FN1260T001A
-20 ~ 70
-40 ~ + 80
1600 × 2560
TOUS
Mipi
400
Peut être choisi
État de disponibilité: | |
---|---|
Quantité: | |

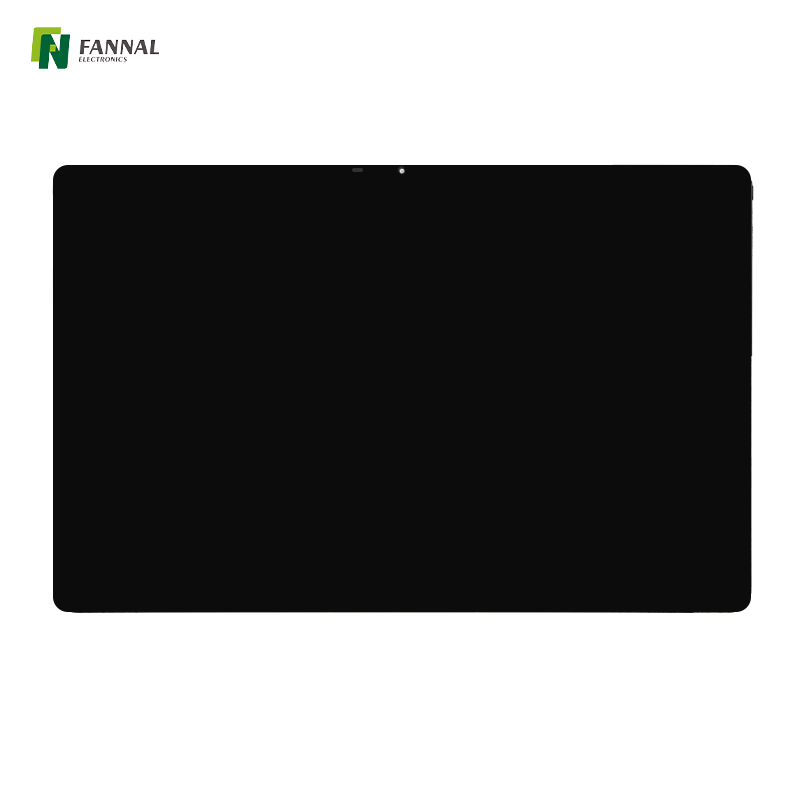

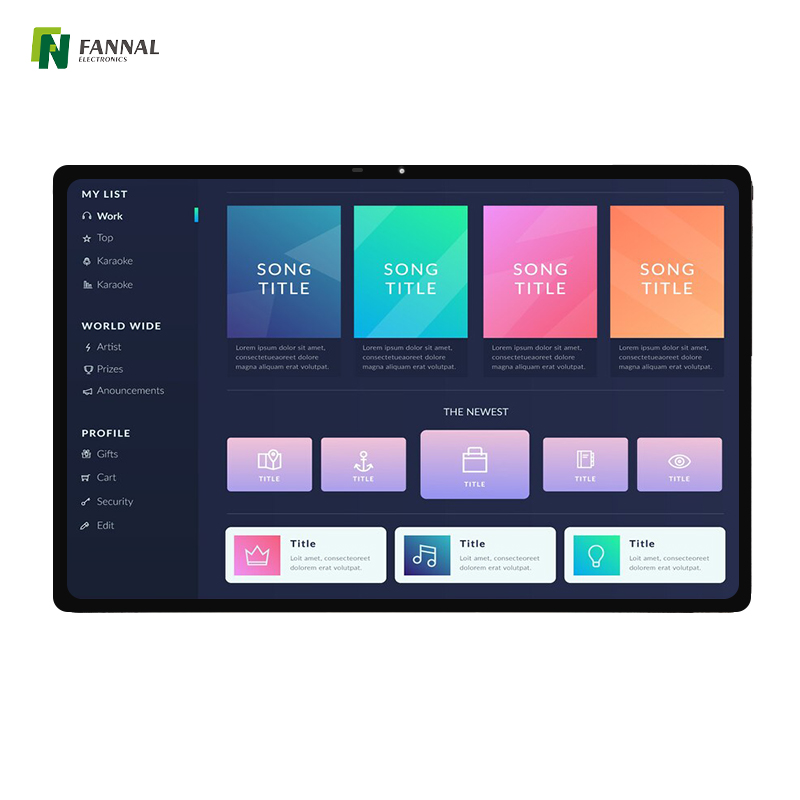

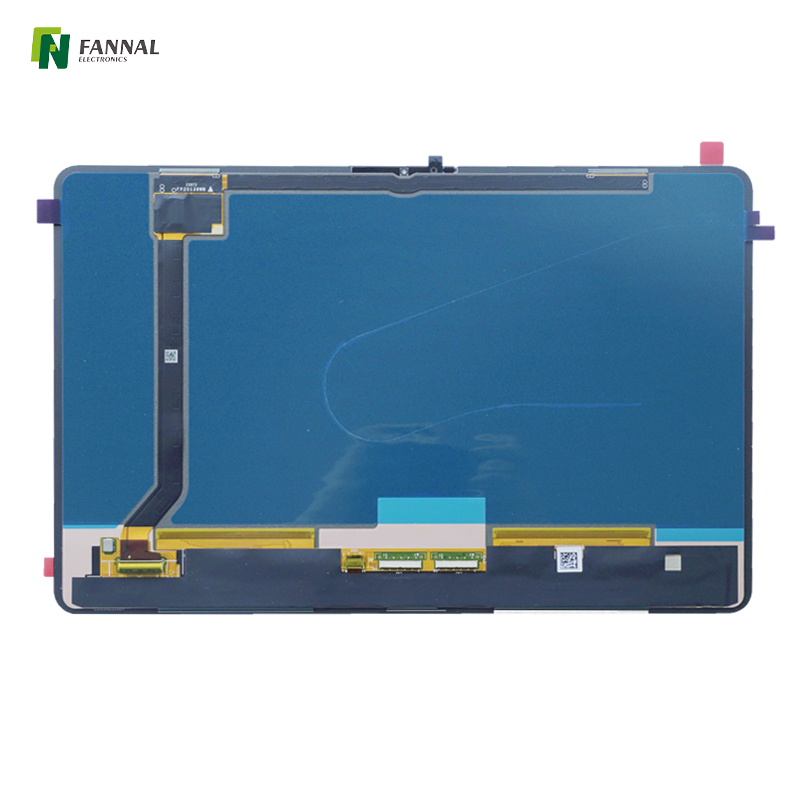

Affichage AMOLED de 12,6 pouces, 1600 × 2560 , MIPI, 400cd / m²
Cet écran amolé de 12,6 pouces, avec une résolution de 1600 × 2560 et une luminosité de 400 cd / m², utilise l'interface MIPI pour fournir des visuels de haute qualité. La plus grande taille d'affichage, combinée à sa technologie AMOLED avancée, le rend idéal pour les applications qui nécessitent une sortie d'image détaillée et vive, telles que les tablettes, les moniteurs et les équipements industriels.
Caractéristiques clés:
Clarité à haute résolution: la résolution 1600 × 2560 offre une netteté exceptionnelle, fournissant des visuels nets et clairs. La densité de pixels est conçue pour répondre aux besoins des appareils haut de gamme où la qualité et les détails de l'image sont essentiels.
Technologie d'affichage AMOLED: cet affichage exploite la technologie AMOLED, permettant à chaque pixel d'émettre de la lumière de manière indépendante. Il en résulte des noirs profonds, des couleurs riches et un contraste élevé, ce qui le rend parfait pour des expériences visuelles vibrantes et une efficacité d'économie de puissance.
Interface MIPI pour la transmission rapide des données: l'interface MIPI garantit que l'affichage peut transmettre des données rapidement et de manière fiable, ce qui les rend bien adaptés aux applications en temps réel où les performances et la réactivité sont essentielles. Sa compatibilité avec les appareils modernes assure une intégration transparente.
400cd / m² luminosité: avec une luminosité de 400cd / m², l'écran garantit une lisibilité claire dans des environnements bien éclairés, tout en étant économe en puissance pour une utilisation à l'intérieur, ce qui le rend polyvalent sur plusieurs paramètres.

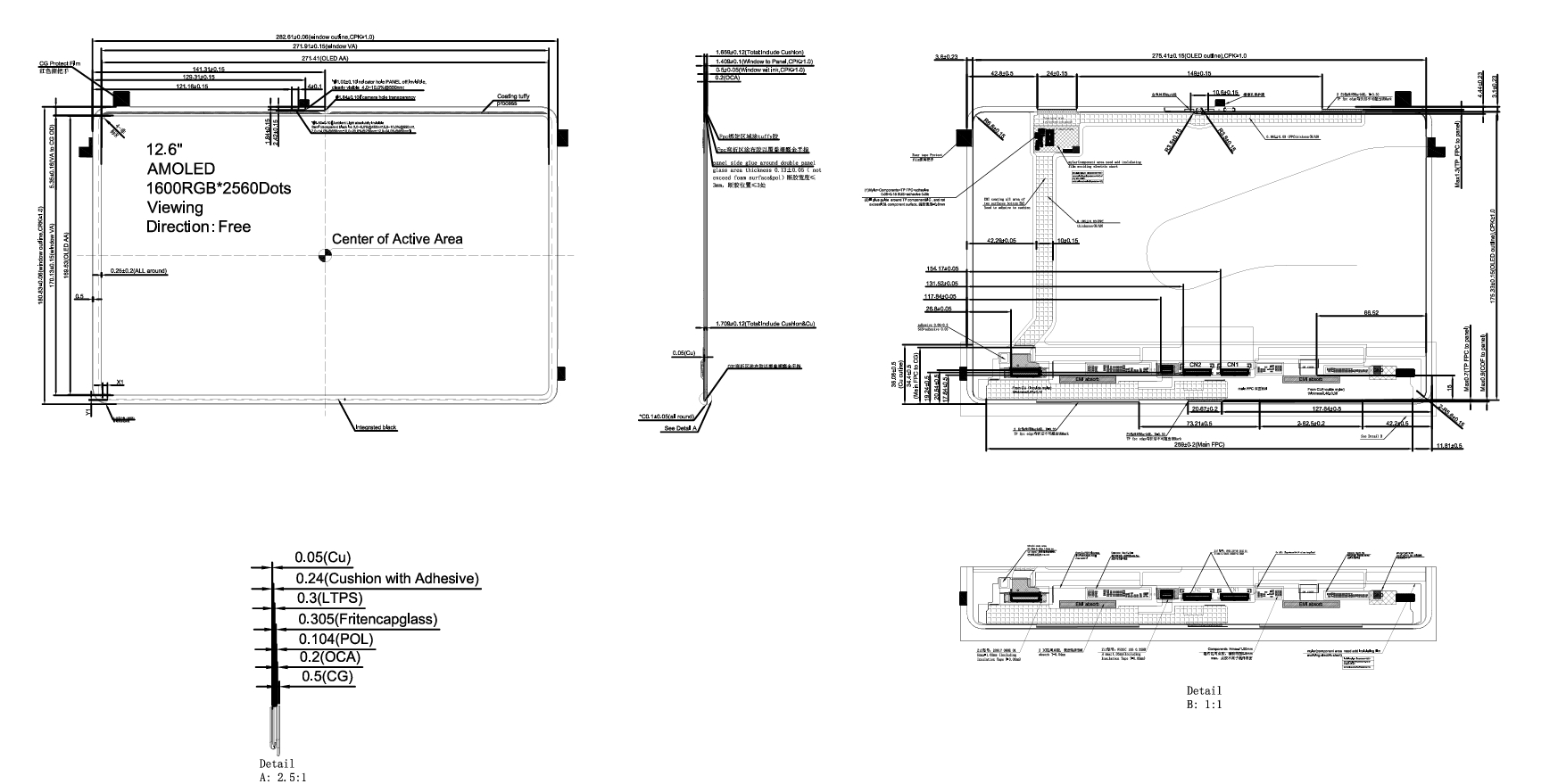

Spécifications générales:
Taille LCD (pouce): | 12.6 (diagonale) |
Résolution: | 1600 (h) × 2560 (v) |
Pitch Pixel: | 106.02 (h) x106.02 (v) |
Zone active (mm): | 271.4112 (h) × 169.632 (v) |
Taille du module (mm): | 275.411 × 175.232 × 1,659 |
Type d'affichage: | Amoufré |
Interface: | Mipi |
Afficher la direction: | TOUS |
Alimentation: | 3.3 |
Luminance (CD / M2): | 400 (typ.) |
Interface:
PIN N ° | Symbole | E / S | Description |
1 | Caroline du Nord | - | Pas de connexion. |
2 | Caroline du Nord | - | Pas de connexion. |
3 | GND | P | Sol. |
4 | Tp_report_en | I | Pin de réserve, lf non utilisé, veuillez ouvrir cette broche. |
5 | Tp_rst | I | Réinitialisez la broche pour toucher, actif bas. |
6 | Tp_int_sensorhub | I | Pin de réserve, F non utilisé, veuillez ouvrir cette broche. |
7 | Tp_int pour ap | I | Interrompre la broche pour le toucher. |
8 | Tp_spi_cs0 | I | Pin de sélection de la puce SPL pour TP. |
9 | Tp_spi_sck | I | Pin d'horloge SPL pour TP. |
10 | Tp_spi_mosi | I | PIN SPI MOSL pour TP SPI. |
11 | Tp_spi_miso | I | PIN SPI MOSL pour TP SPI. |
12 | GND | P | Sol. |
13 | Tsp_sda | I | Pin de réserve, veuillez ouvrir cette broche. |
14 | Tsp_scl | I | Pin de réserve, veuillez ouvrir cette broche. |
15 | TP IC CLK | I | Pin de réserve, veuillez ouvrir cette broche. |
16 | TSP_1.8V | P | Power TP Lovcc. |
17 | TSP_3.3V | P | Power TP AVDD. |
18 | GND | P | Sol. |
19 | Mipi_d3n_l | I | DSI-D3- de Master LC MIPL. |
20 | MIPI_D3P_L | I | DSI-D3 + de Master LC MIPL. |
21 | GND | P | Sol. |
22 | Mipi_d2n_l | I | DSI-D2- de Master LC MIPL |
23 | Mipi_d2p_l | I | DSI-D2 + de Master LC MIPL |
24 | GND | P | Sol. |
25 | Mipi_clkn_l | I | DSI-Clk-of Masterric MIPI. |
26 | Mipi_clkp_l | I | DSI-CLK + de Master LC MIPI. |
27 | GND | P | Sol. |
28 | MIPI_D1N_L | I | DSI-D1- de Master IC MIPL. |
29 | Mipi_d1p_l | I | DSI-D1 + de Master IC MIPL. |
30 | GND | P | Sol. |
31 | MIPI_D0N_L | I | DSI-D0- de Master IC MIP. |
32 | Mipi_d0p_l | I | DSI-D0 + de Master IC MIP. |
33 | GND | P | Sol. |
34 | Err_fg | O | Pin de sortie utilisé pour surveiller l'état du pilote d'affichage et l'état d'erreur du HSDT de MIP. |
35 | EL_12C_SCL | E / S | (12c) Pin d'horloge SCL L / O pour PMIC. |
36 | El_i2c_sda | E / S | (12c) Données SCL L / o Pin pour PMIC. |
37-39 | 1,8 V | P | VDDI pour DDIC. |
40 | Id0 | O | PIN ID, broche de sortie, connecter en interne 1,8 V, LF non utilisé, veuillez ouvrir cette broche. |
41 | Id1 | O | Pin d'ID, broche de sortie, connecter en interne GND, lf non utilisé, |
42 | Caroline du Nord | - | Pas de connexion. |
43 | E_avdd | P | Alimentation pour le système analogique DDLC. |
44 | Caroline du Nord | - | Pas de connexion. |
45 | GND | P | SOL. |
46 | Avdd en | I | Power LC Activer la broche de contrôle. |
47 | Boucler | I | Swire Protocol Retting Pin de puissance IC. |
48 | Caroline du Nord | - | Pas de connexion. |
49 | Caroline du Nord | - | Pas de connexion. |
50 | Elvss | P | Elvss pour oled. |
Caractéristiques électriques:
Paramètre | Symbole: | Min. | Max. | Unité |
Tension de puissance analogique / boost | VCI | -0.3 | 5.5 | V |
Tension d'E / S | VDDDIO | -0.3 | 5.5 | V |
Application
Les affichages AMOLED sont couramment utilisés dans une variété d'applications, en raison de leurs couleurs vibrantes, de leurs rapports de contraste supérieurs et de leurs faible consommation d'énergie. Voici quelques applications importantes:
Systèmes de paiement | Transport | Vélo électrique | |
De plein air | Panneaux industriels | Équipement médical | Équipement de fin |
Usine d'ingénierie | Moto | Distributeur automatique | Demande d'accueil |
