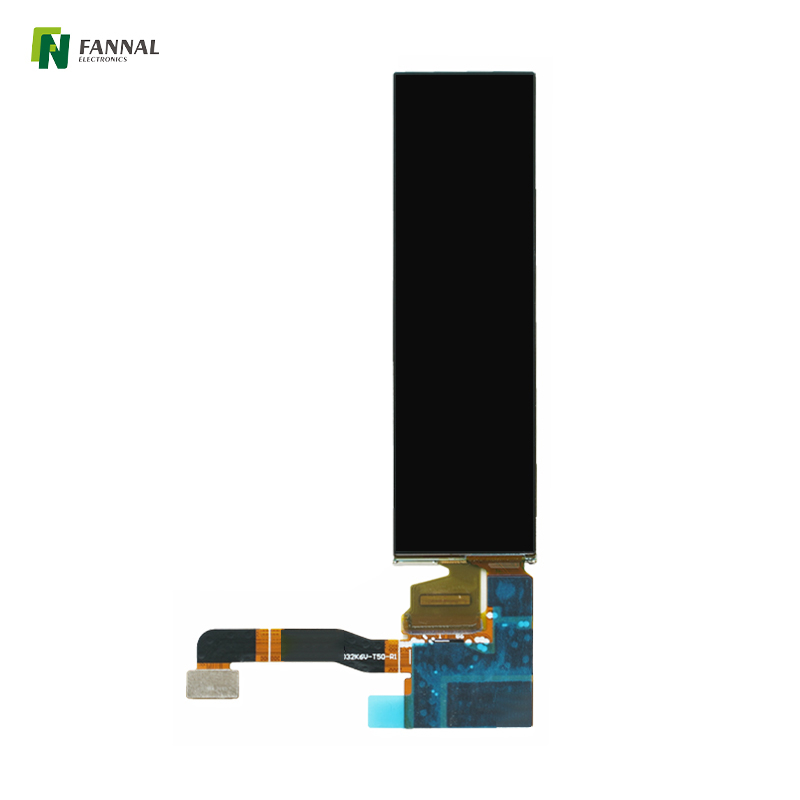

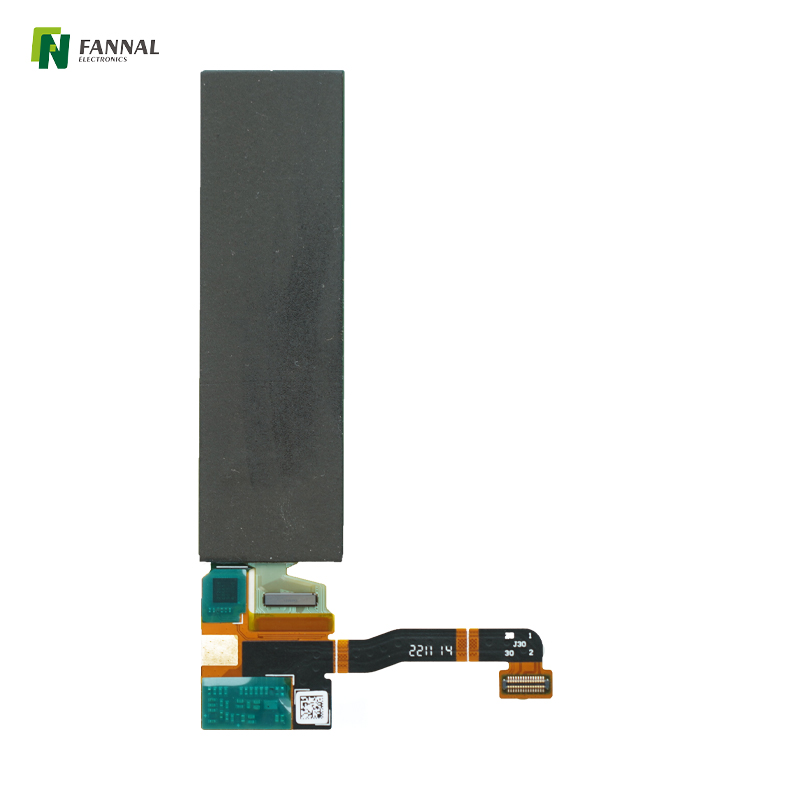

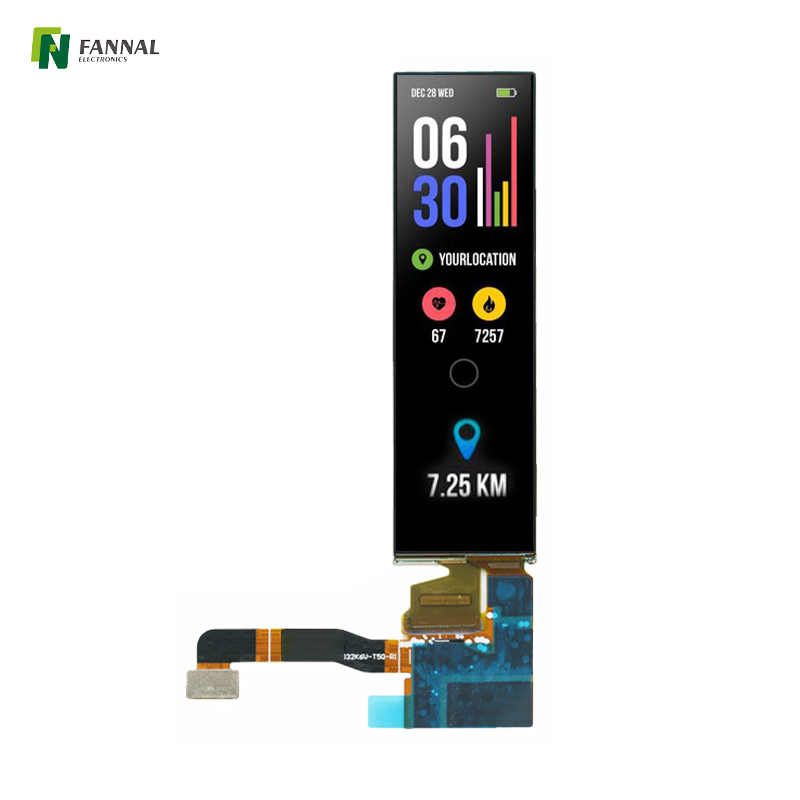

Bar de 3,2 pouces Affichage AMOLED 262x928 Écran OLED d'interface MIPI

Affichage AMOLED BAR BAR 3,189 pouces

Modèle:
FN0320E002A
Marque de produit:
FANNAL
Taille (pouces):
3.2
Température de fonctionnement (℃):
-20 ~ + 70 ℃
Température de stockage (℃):
-40 ~ + 80 ℃
Interface d'affichage:
Mipi
Résolution:
262 × 928
Direction:
TOUS
Luminosité (CD / m²):
500
Écran tactile:
Personnalisation

Quantité:
État de disponibilité:





Enquête Ajouter au panier

Bar Affichage AMOLED affichage amoled acheter un écran d'affichage

Aperçu

Dessin

Spécification

Applications

À propos de FANNAL

Aperçu

L'écran appartient à la classe de taille AMOLED standard de 3,2 pouces , avec une diagonale active réelle de 3,189 pouces . L' écran est conçu pour les appareils portables hautes performances, avec une résolution de 262 x 928 pixels . Avec une luminance de 500 cd/m² , cet écran garantit des visuels lumineux et éclatants, ce qui le rend adapté à diverses applications où la visibilité est cruciale.

Spécifications clés

Zone active : 22,008 x 77,952 mm
Interface : MIPI
Luminance : 500 cd / m²
Afficher la direction : toutes les directions (angles de vision larges)

Caractéristiques

Haute résolution : la densité des pixels de l'écran permet un texte net et des images, améliorant l'expérience utilisateur dans les applications portables.
Angles de vision larges : avec la capacité de visualiser clairement l'écran sous n'importe quel angle, il garantit la convivialité dans diverses conditions.
Facteur de forme compact : La conception en forme de bar est particulièrement adaptée aux applications telles que les trackers de fitness, les bandes intelligentes et d'autres appareils portables compacts.
Brightness : La luminance élevée rend l'écran lisible même dans des environnements brillants, garantissant une convivialité dans les paramètres extérieurs.

Cet affichage AMOLED est un excellent choix pour les développeurs qui cherchent à créer des appareils portables innovants et conviviaux, combinant des fonctionnalités avec des performances visuelles exceptionnelles.

Pourquoi choisir un présentoir de type barre ?

Les affichages de type barre (format portrait allongé) améliorent la clarté de l'interface utilisateur dans les piles d'informations verticales telles que les listes, les notifications ou les flux d'état. Ils réduisent le défilement et maximisent la surface d’écran utilisable dans des formats restreints.

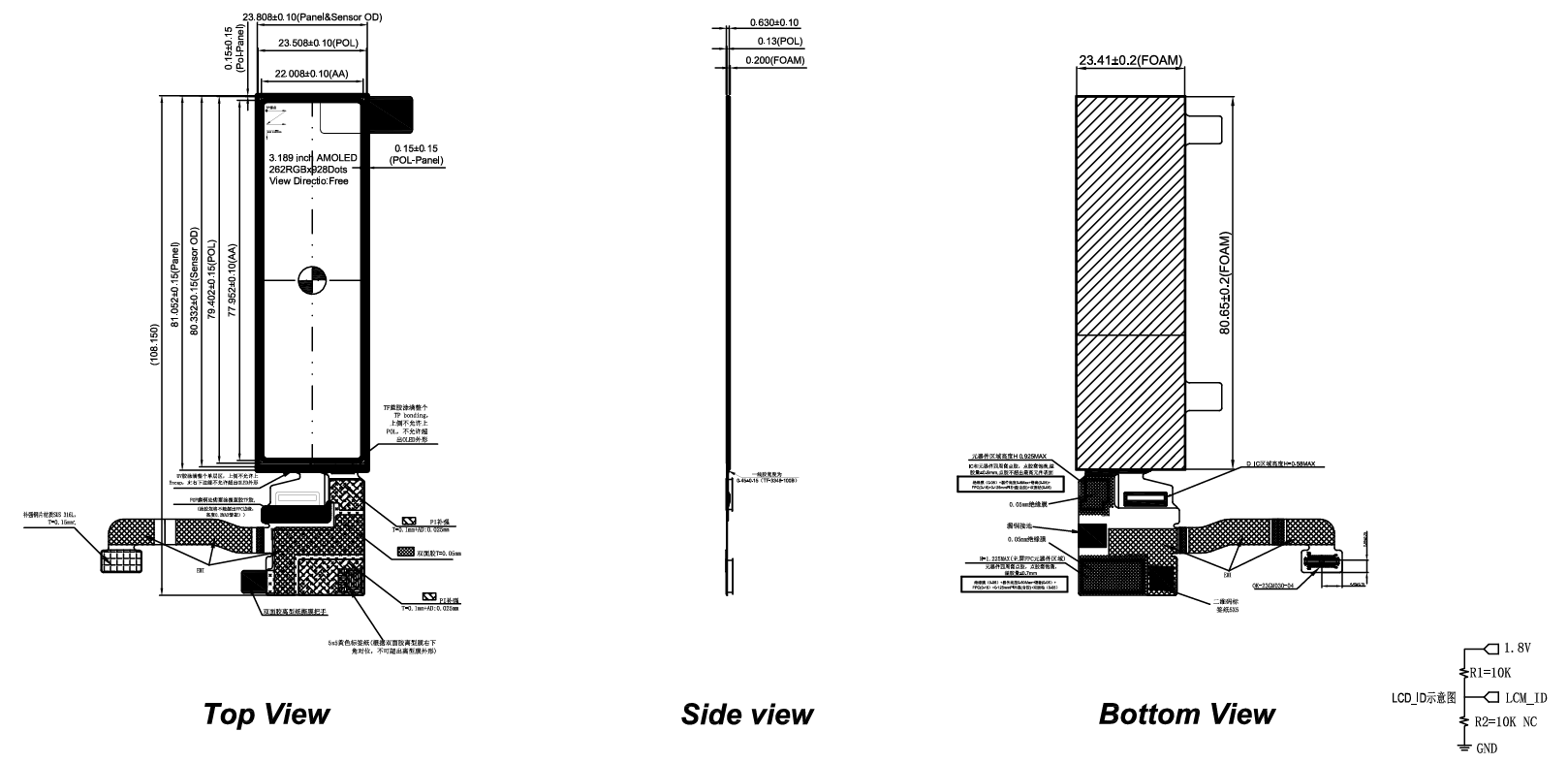

Dessin

屏幕截图 2024-10-23 140911

Caractéristiques

Spécifications générales

Taille LCD (pouce):	3.189 (diagonale)
Résolution:	262 (h) × 928 (v)
Pitch Pixel:	84 (h) x84 (v)
Zone active (mm):	22.008 (H) × 77,952 (V)
Taille du module (mm):	23,808 × 81,052 × 0,83
Interface:	Mipi
Afficher la direction:	TOUS
Luminance (CD / M2):	500 (typ.)

Interface

PIN N °	Symbole	E / S	Description
1	GND	P	Sol.
2	GND	P	Sol.
3	LCM_CLKN	E / S	Signal d'horloge MIPI DSI.
4	Vci_en	I	PIN D'ENTRÉE ACTIVENT HIGHT ACTIVE pour VCI.
5	LCM_CLKP	E / S	MIPI DSI Signal d'horloge positive.
6	GND	P	Sol.
7	GND	P	Sol.
8	LCD_IO (1.8V)	P	DIC Logic 1.8V.
9	LCM_D1P	I	MIPI DSI Signal de données différentielles négatives.
10	GND	P	Sol.
11	LCM_D1P	I	MIPI DSI Signal de données différentielles positives.
12	LCD_RESET	I	Réinitialiser l'entrée du signal.
13	GND	P	Sol.
14	LCM_ID	I	IDENTIFIANT.
15	LCM_D0N	I	MIPI DSI Signal de données différentielles négatives.
16	GND	P	Sol.
17	LCM_D0P	I	MIPI DSI Signal de données différentielles positives.
18	VCC_CTP	P	TP Power 2.8V.
19	GND	P	Sol.
20	GND	P	Sol.
21	LCM_TE	O	Sortie du signal synchrone du panneau pour éviter l'effet de déchirure.
22	Ctp_resrt	I	Signal de réinitialisation TP.

Caractéristiques électriques

Paramètre	Symbole:	Min.	Max.	Unité
Tension de conduite el	Elvdd	-0.3	5.5	V
Tension de fonctionnement du module	Vddio	-0.3	5.5	V

Applications

Écrans embarqués portables et portables

Ce format de barre compact est bien adapté aux produits portables, aux outils de diagnostic portables et aux appareils de mesure portables nécessitant un affichage vertical des informations.

Tableaux de bord et tableaux de bord verticaux

Idéal pour l'intégration verticale du tableau de bord dans les véhicules légers, les scooters et autres équipements de mobilité compacts où l'orientation portrait optimise la disposition des données.

Maison intelligente et interfaces de contrôle

Utilisé dans les panneaux d'appareils intelligents, les terminaux de contrôle et les affichages d'état où les dispositions verticales de l'interface utilisateur améliorent la convivialité et l'efficacité de l'espace.

Systèmes embarqués industriels

Applicable aux équipements industriels intégrés qui bénéficient d'une visualisation à contraste élevé et allongée, tels que les indicateurs de processus, les piles d'alertes et les flux d'état.

Écrans intégrés

Présentoir vélo électrique

Écrans pour vélos électriques

affichage de la maison intelligente

Écrans pour maison intelligente

panneaux-industriels

Écrans industriels

À propos de FANNAL

Bien expérimenté : 15 ans d'expérience dans la fabrication d'écrans TFT, d'écrans AMOLED, d'écrans tactiles, d'écrans tactiles capacitifs et de moniteurs tactiles.

Solution unique : processus interne complet pour l'écran tactile, l'affichage et la liaison optique

Service mondial : Italie, Allemagne, France, Espagne, Inde, Japon, Singapour et plus encore – assistance locale rapide.

Expérience solide : soutenu financièrement par SECO , l'un des principaux leaders européens des solutions intégrées et d'affichage.

Approvisionnement fiable : notre réseau de fournisseurs à long terme vous garantit une qualité constante et une livraison fiable, même pendant les saisons à forte demande.

Assurance qualité : certifié ISO 9001, ISO 14001, ISO 45001, ISO 13485 et IATF 16949 ; Conforme REACH et RoHS.

Album

FANNAL Album

FAQ

Q1 : Quelle interface utilise cet écran AMOLED de 3,2 pouces ?

R :
Cet écran utilise une interface MIPI , généralement prise en charge par les processeurs mobiles et de nombreux contrôleurs d'affichage intégrés. MIPI simplifie le câblage et prend en charge un transfert de données efficace à haut débit.

Q2 : Le format de type barre est-il avantageux ?

R :
Oui. La forme de la barre verticale est particulièrement utile pour les mises en page où les informations sont mieux présentées dans une orientation haute, comme les listes, les flux d'état ou les tableaux de bord compacts, réduisant ainsi la complexité de mise à l'échelle de l'interface utilisateur.

Q3 : Quels sont les avantages visuels de l’AMOLED par rapport à l’écran LCD ?

R :
La technologie auto-émissive AMOLED produit des noirs profonds, un contraste élevé et des angles de vision larges sans avoir besoin de modules de rétroéclairage, améliorant ainsi la lisibilité et l'impact visuel dans les formats d'affichage compacts.

Q4 : Cet écran peut-il être intégré à des plates-formes embarquées courantes ?

R :
Oui : grâce à l'interface MIPI, il peut être associé à de nombreux processeurs intégrés et cartes de pilotes prenant en charge MIPI, permettant une conception de système flexible pour les écrans compacts.

Q5 : À quels types d’applications cet écran est-il adapté ?

R :
Cet écran de type barre convient aux applications qui nécessitent une présentation verticale du contenu dans un format compact, notamment les appareils portables, les appareils portables, les panneaux de commande intelligents et les systèmes industriels intégrés.
