FN0700E127A
-30 ~ + 85 ℃
-40 ~ + 85 ℃
1080 × 1920
TOUS
Mipi
600
Peut être choisi
État de disponibilité: | |
---|---|
Quantité: | |

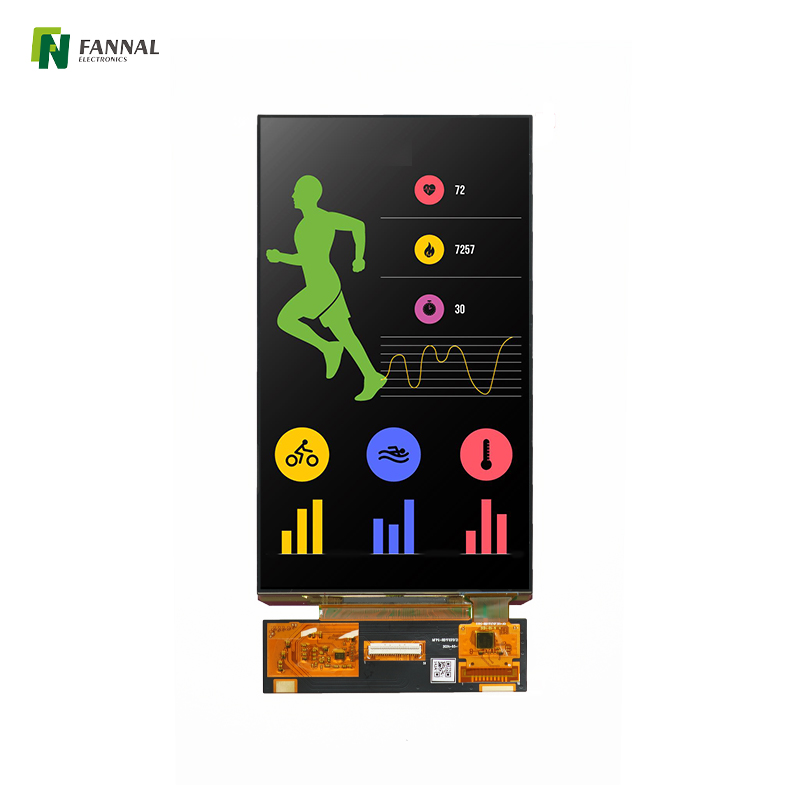

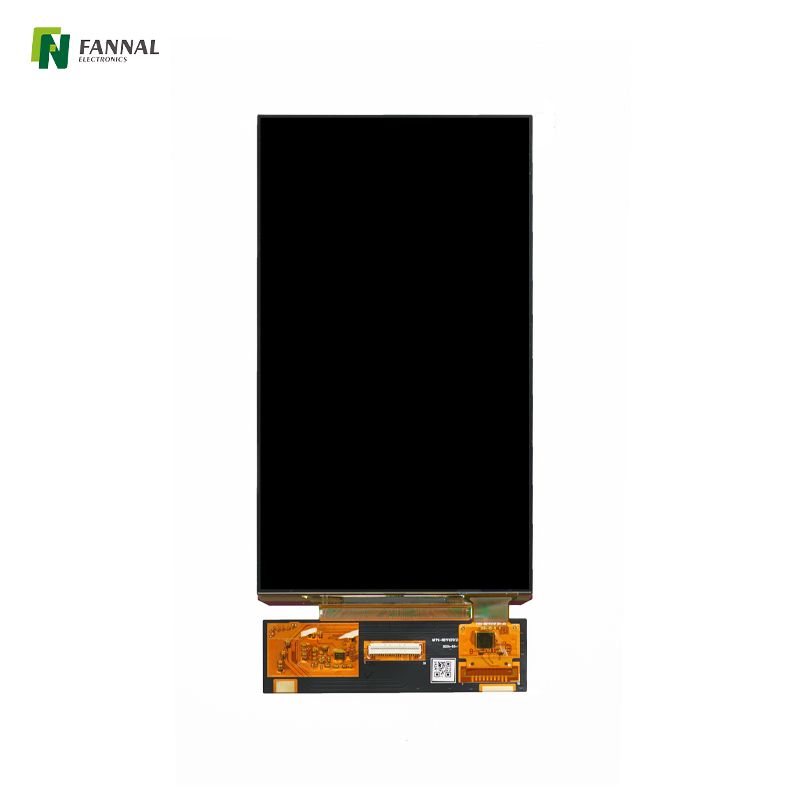

Affichage AMOLED de 7,0 pouces, 1080 × 1920, MIPI, 600cd / m²
Cet écran AMOLED, avec un écran de 7,0 pouces avec une résolution de 1080 × 1920, offre une luminosité élevée de 600 cd / m² et utilise l'interface MIPI. Son facteur de forme allongé et ses technologies de pointe le rendent adapté à diverses applications, notamment des appareils portables, des consoles de jeux portables, des instruments médicaux et des écrans automobiles.
Systèmes automobiles: Convient pour une utilisation dans les tableaux de bord automobiles ou les systèmes d'infodivertissement, la clarté de l'écran et la reproduction des couleurs riches garantissent une interface conviviale pour la navigation, le multimédia et les informations sur les véhicules.
Électronique portable: idéal pour les appareils portables tels que les consoles de jeux portables ou les lecteurs électroniques, la haute résolution et l'efficacité énergétique de cet écran offrent des performances durables tout en conservant une qualité d'image dynamique.
Dispositifs à domicile intelligents: L'affichage peut être intégré dans des panneaux de contrôle de maison intelligents, offrant une interface claire et intuitive pour gérer les systèmes de domaine domestique, de l'éclairage à la sécurité.
Cet écran AMOLED de 7,0 pouces est une solution puissante pour les applications exigeant des visuels à haute définition et une capacité tactile réactive, offrant un équilibre optimal de performances, d'efficacité énergétique et de qualité visuelle pour les appareils modernes.
Spécifications générales:
Taille LCD (pouce): | 7.0 (diagonale) |
Résolution: | 1080 (h) × 1920 (v) |
Pitch Pixel: | 80,5 (h) x80,5 (v) |
Zone active (mm): | 86,94 (h) × 154,56 (v) |

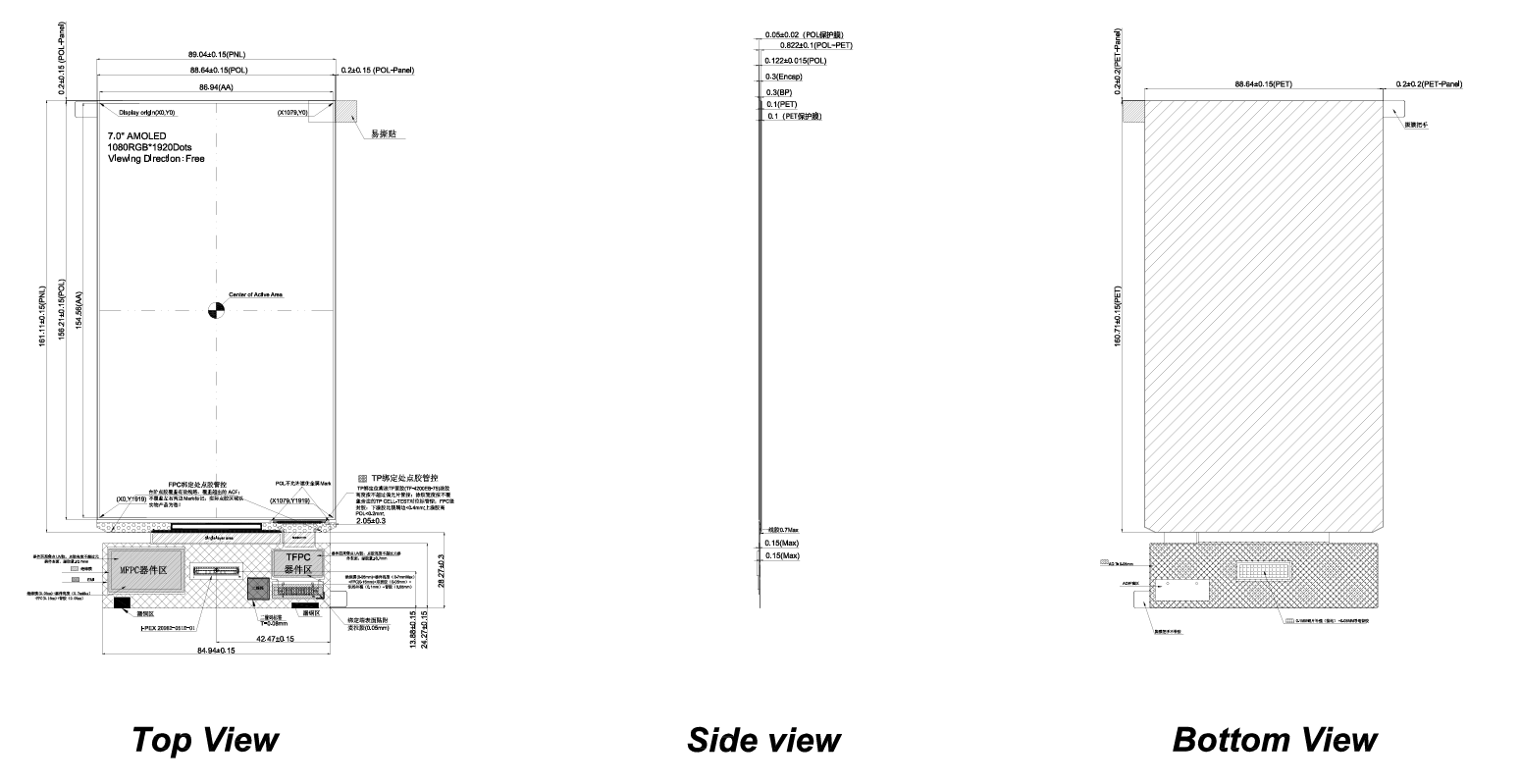

Taille du module (mm): | 89,04 × 161,11 × 0,822 |
Type d'affichage: | Amoufré |
Interface: | Mipi |
Afficher la direction: | TOUS |
Alimentation: | 3.3 |
Luminance (CD / M2): | 600 (typ.) |
Interface:
PIN N ° | Symbole | E / S | Description |
1 | Ntp_pwr | P | Panneau OTP. |
2 | VCI | P | Alimentation tension analogique. |
3 | Avdd_en | I | AVDD Activer le signal. |
4 | Boucler | O | Swire Protocol Retting Pin de puissance IC. |
5 | Te | O | Sortie du signal synchrone du panneau pour éviter l'effet de déchirure. |
6 | RÉINITIALISER | I | Réinitialiser l'entrée du signal. |
7 | GND | P | Sol. |
8 | D2N | I | MIPI DSI Signal de données différentielles négatives. |
9 | D2p | I | MIPI DSI Signal de données différentielles positives. |
10 | GND | P | Sol. |
11 | GND | P | Sol. |
12 | D1N | I | MIPI DSI Signal de données différentielles négatives. |
13 | D1p | I | MIPI DSI Signal de données différentielles positives. |
14 | GND | P | Sol. |
15 | GND | P | Sol. |
16 | Clkn | I | MIPI DSI Signal de données différentielles négatives. |
17 | Clkp | I | MIPI DSI Signal de données différentielles positives. |
18 | GND | P | Sol. |
19 | GND | P | Sol. |
20 | D0n | I | MIPI DSI Signal de données différentielles négatives. |
21 | D0p | I | MIPI DSI Signal de données différentielles positives. |
22 | GND | P | Sol. |
23 | GND | P | Sol. |
24 | D3N | I | MIPI DSI Signal de données différentielles négatives. |
25 | D3p | I | MIPI DSI Signal de données différentielles positives. |
26 | GND | P | Sol. |
27 | GND | P | Sol. |
28 | Vddi | P | Alimentation pour l'affichage de l'interface IC du pilote et du système logique. |
29 | Vddi | P | Alimentation pour l'affichage de l'interface IC du pilote et du système logique. |
30 | GND | P | SOL. |
31 | GND | P | SOL. |
38-41 | Elvdd | P | Alimentation pour le panneau. |
42 | AVDD | P | Tension analogique du signal. |
43 | AVDD | P | Tension analogique du signal. |
44 | GND | P | SOL. |
45 | GND | P | SOL. |
46 | Tp_avdd | P | Alimentation. |
47 | Tp_scl | E / S | Signal d'horloge I2C. |
48 | Tp_int | O | Signal d'interruption, affirmé pour demander à l'hôte de démarrer une nouvelle transition |
49 | Tp_sda | E / S | Signal de données I2C. |
50 | Tp_1.8v | P | Alimentation. |
51 | Tp_rst | I | Signal de réinitialisation externe. |
Application
Les affichages AMOLED sont largement utilisés dans diverses applications en raison de leurs couleurs vibrantes, de leurs rapports de contraste élevés et de leurs faible consommation d'énergie. Voici quelques applications clés:
Systèmes de paiement | Transport | Vélo électrique | |
De plein air | Panneaux industriels | Équipement médical | Équipement de fin |
Usine d'ingénierie | Moto | Distributeur automatique | Demande d'accueil |
