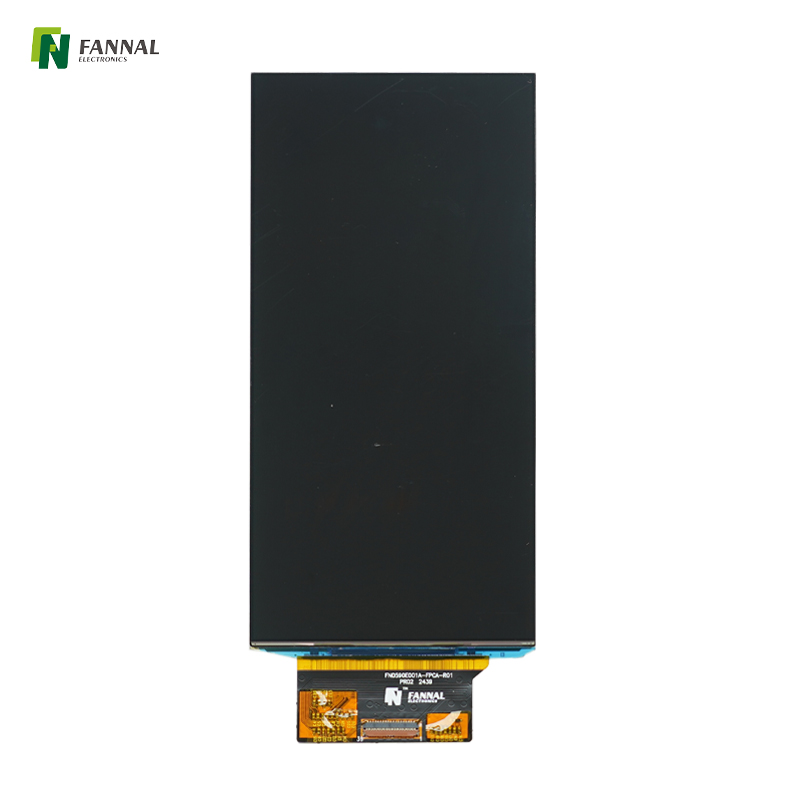

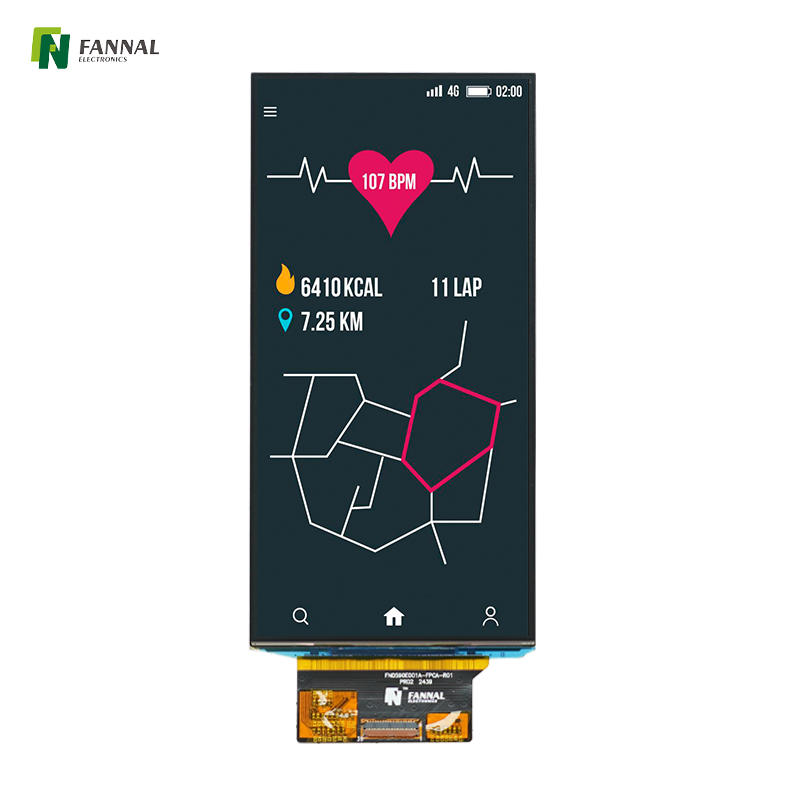

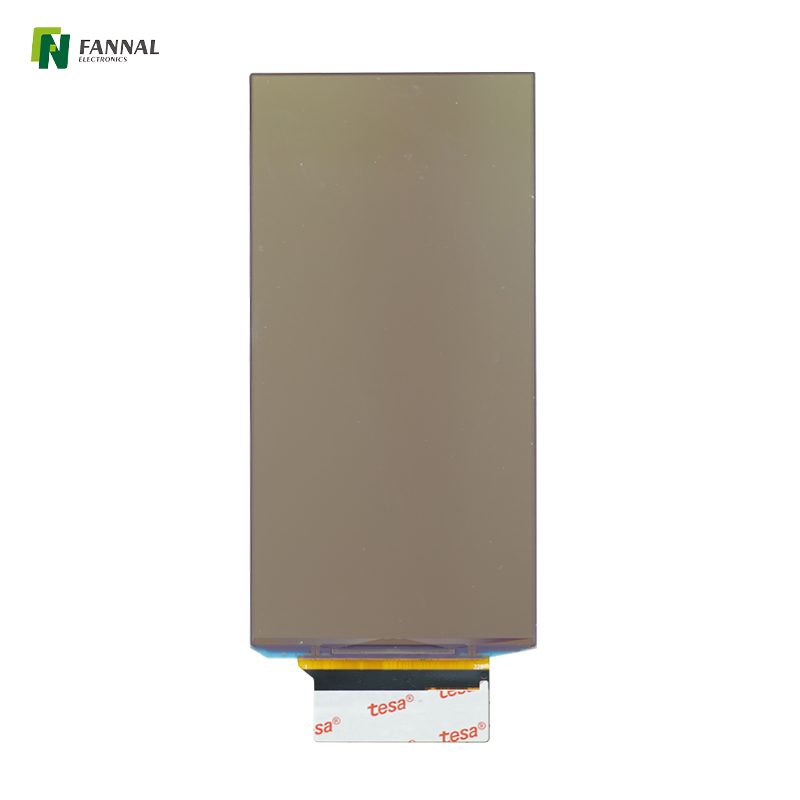

Affichage AMOLED industriel de 5,9 pouces

Affichage AMOLED de 5,9 pouces

Modèle:
FN0590E001A
Température de fonctionnement (℃):
-20 ~ + 70 ℃
Température de stockage (℃):
-40 ~ + 85 ℃
Résolution:
1080 × 2220
Direction:
TOUS
Interface:
Mipi
Luminosité (CD / m²):
400
Écran tactile:
Peut être choisi

Quantité:
État de disponibilité:





Enquête Ajouter au panier

Caractéristiques du produit

Dessin de produits

Spécification

Application de produit

Affichage AMOLED de 5,9 pouces, 1080 × 2220, MIPI, 400cd / m²

Cet écran AMOLED, avec un écran de 5,9 pouces avec une résolution de 1080 × 2220, offre une luminosité élevée de 400 cd / m² et utilise l'interface MIPI.

Affichage haute résolution: avec une densité de pixels de 1080 × 2220, cet écran garantit des images nettes et claires, ce qui le rend parfait pour les applications qui nécessitent des visuels de haute qualité.
Technologie AMOLED: En utilisant la technologie de diode émettrice organique de la lumière active (AMOLED), chaque pixel est auto-émissante, permettant des noirs profonds, des couleurs vibrantes et un rapport de contraste élevé. Cela rend l'affichage très efficace et visuellement attrayant.
Interface MIPI: L'affichage prend en charge l'interface de processeur de l'industrie mobile (MIPI), assurant un transfert de données rapide et fiable. Cette interface standard permet une intégration transparente dans les appareils mobiles et portables.

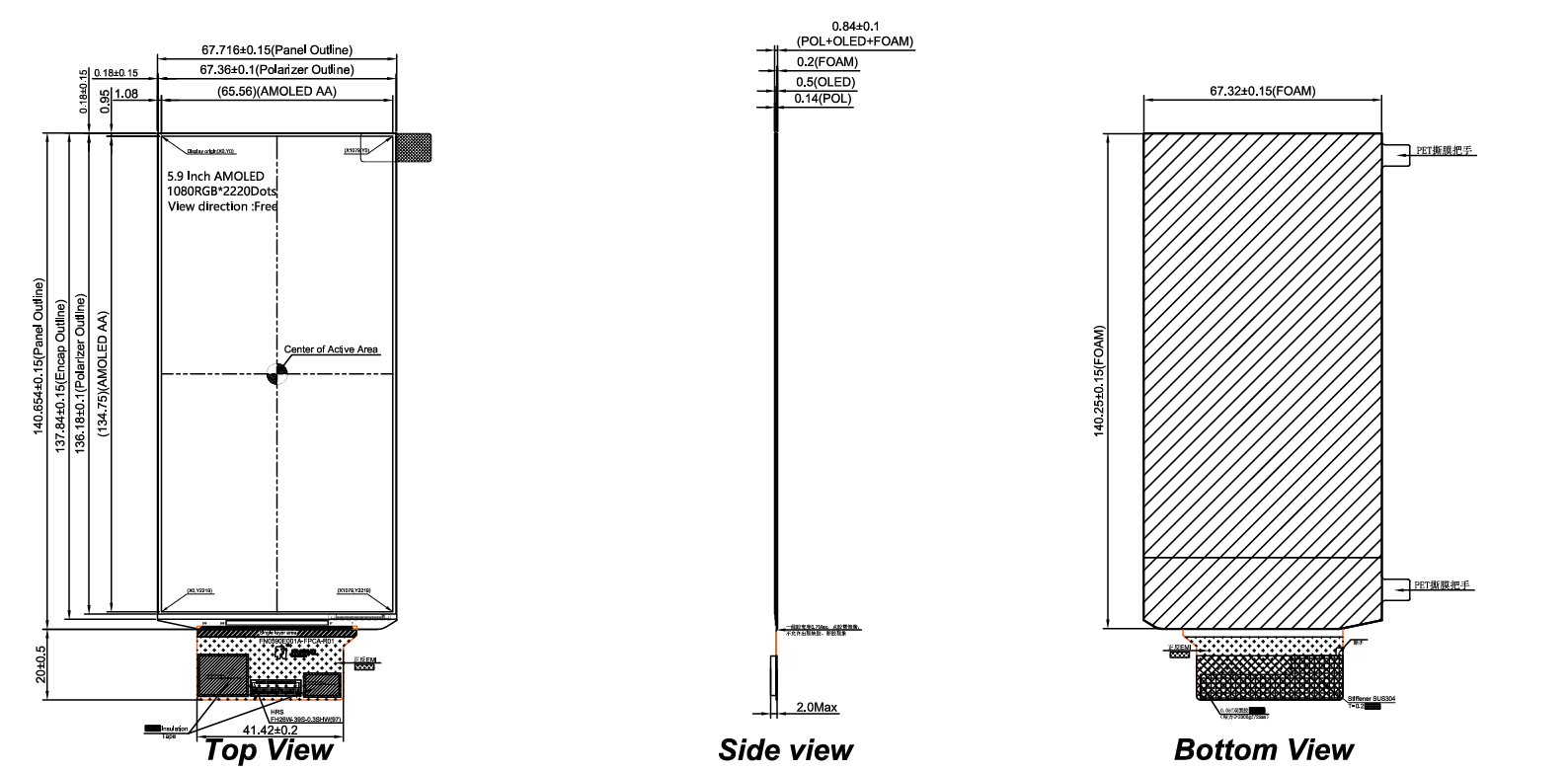

屏幕截图 2024-10-23 175621

Spécifications générales:

Taille LCD (pouce):	5.9 (diagonale)
Résolution:	1080 (h) × 2220 (v)
Pitch Pixel:	30,35 (h) x60,7 (v)
Zone active (mm):	65,56 (h) × 134,75 (v)
Taille du module (mm):	67,716 × 140,654 × 0,84
Type d'affichage:	Amoufré
Interface:	Mipi
Afficher la direction:	TOUS
Alimentation:	3.3
Luminance (CD / M2):	400 (typ.)

Interface:

PIN N °	Symbole	E / S	Description
1	GND	P	Sol.
2	Elvss	P	Alimentation électrique négative pour le panneau.
3	D3N	I	MIPI DSI Signal de données différentielles négatives.
4	Elvss	I	Alimentation électrique négative pour le panneau.
5	D3p	I	MIPI DSI Signal de données différentielles positives.
6	Elvss	P	Alimentation électrique négative pour le panneau.
7	GND	P	Sol.
8	Caroline du Nord	-	Pas de connexion.
9	D0n	I	MIPI DSI Signal de données différentielles négatives.
10	Elvdd	P	Alimentation positive du panneau.
11	D0p	I	MIPI DSI Signal de données différentielles positives.
12	Elvdd	P	Alimentation positive du panneau.
13	GND	P	Sol.
14	Elvdd	P	Alimentation positive du panneau.
15	Clkn	I	MIPI DSI Signal d'horloge négative.
16	AVDD	P	Tension analogique du signal.
17	Clkn	I	MIPI DSI Signal d'horloge positive.
18	VCI	P	Alimentation tension analogique.
19	GND	P	Sol.
20	Vddi	P	Alimentation pour le bloc d'E / S fourni de l'extérieur.
21	D1N	I	MIPI DSI Signal de données différentielles négatives.
22	Caroline du Nord	-	Pas de connexion.
23	D1p	I	MIPI DSI Signal de données différentielles positives.
24	EL_CTRL	O	Signal de contrôle PMIC.
25	GND	P	Sol.
26	EL_EN	O	PMIC Activer le signal.
27	D2N	I	MIPI DSI Signal de données différentielles négatives.
28	Te	O	Surveiller la broche de la logique TE (effet de déchirure) signal.Lorsque ce pavé n'est pas activé, ce Le signal reste bas.
29	D2p	I	MIPI DSI Signal de données différentielles positives.
30	Err_fg	O	Objectif sur le test du statut MIPI.
31	GND	P	Sol.
32	Resx	P	Actif bas. Ce signal est utilisé pour réinitialiser le dispositif et doit être appliqué pour initialiser le puce correctement.
33	Caroline du Nord	-	Pas de connexion.
34	GND	P	Sol.
35	Caroline du Nord	-	Pas de connexion.
36	Vtop	P	Entrée de tension externe pour le programme de données OTP.
37	Caroline du Nord	-	Pas de connexion.
38	Vddi	P	Alimentation pour le bloc d'E / S fourni de l'extérieur.
39	GND	P	Sol.

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Typ.	Max.	Unité
Pouvoir AMOLED positif	Elvdd	---	4.6	---	V
Power Amoled négatif	Elvss	---	-2.5	---	V

Application

Les affichages AMOLED sont fréquemment utilisés sur diverses applications, grâce à leurs riches couleurs, leurs ratios de contraste exceptionnels et leur efficacité énergétique. Voici quelques applications clés:
