FN0639E001A
-20 ~ + 70 ℃
-40 ~ + 85 ℃
1080 × 2340
TOUS
Mipi
430
Peut être choisi
État de disponibilité: | |
---|---|
Quantité: | |

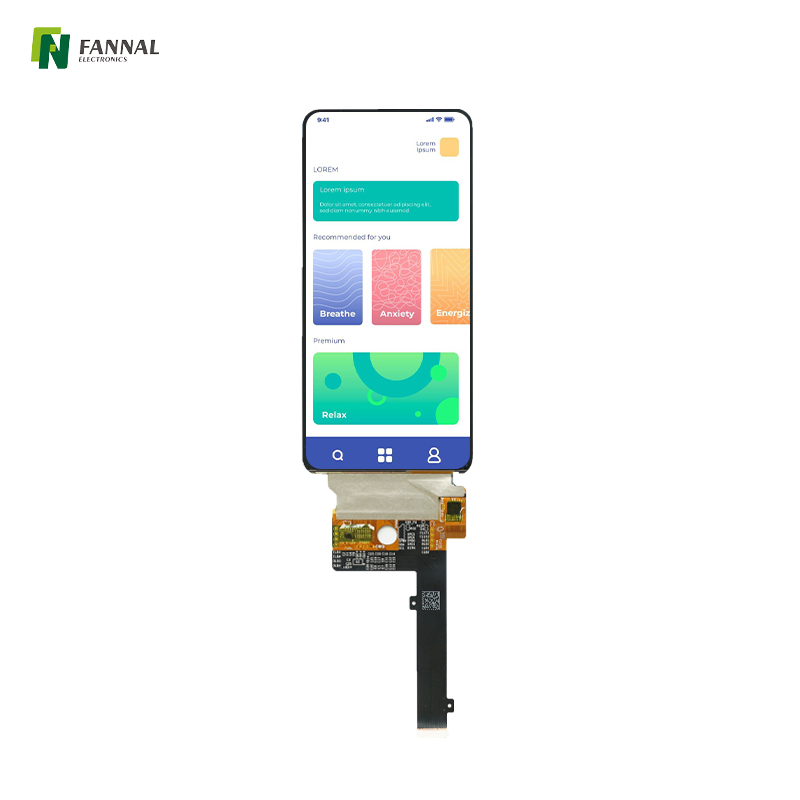

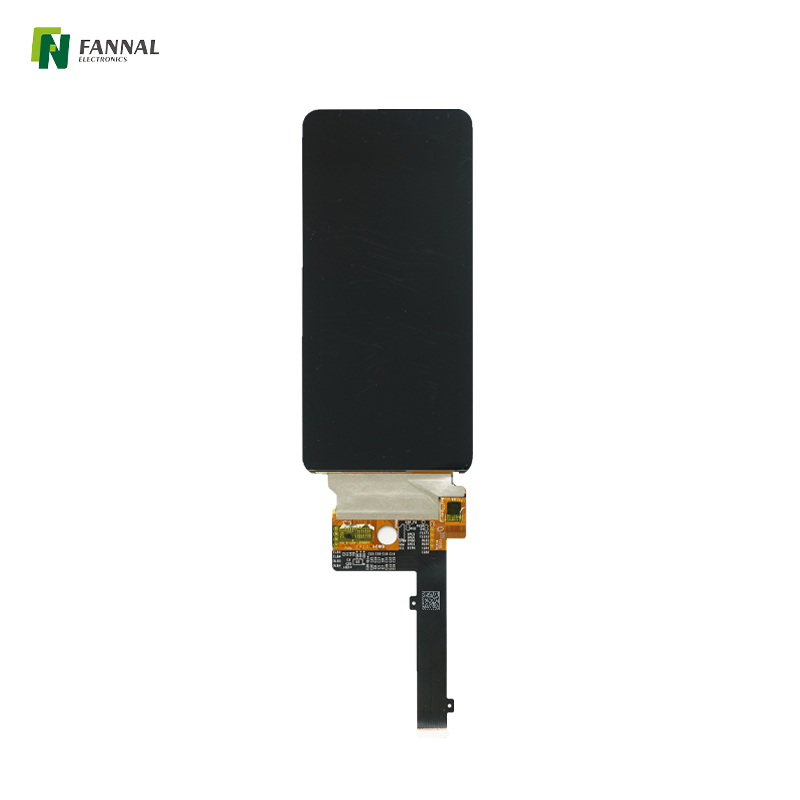

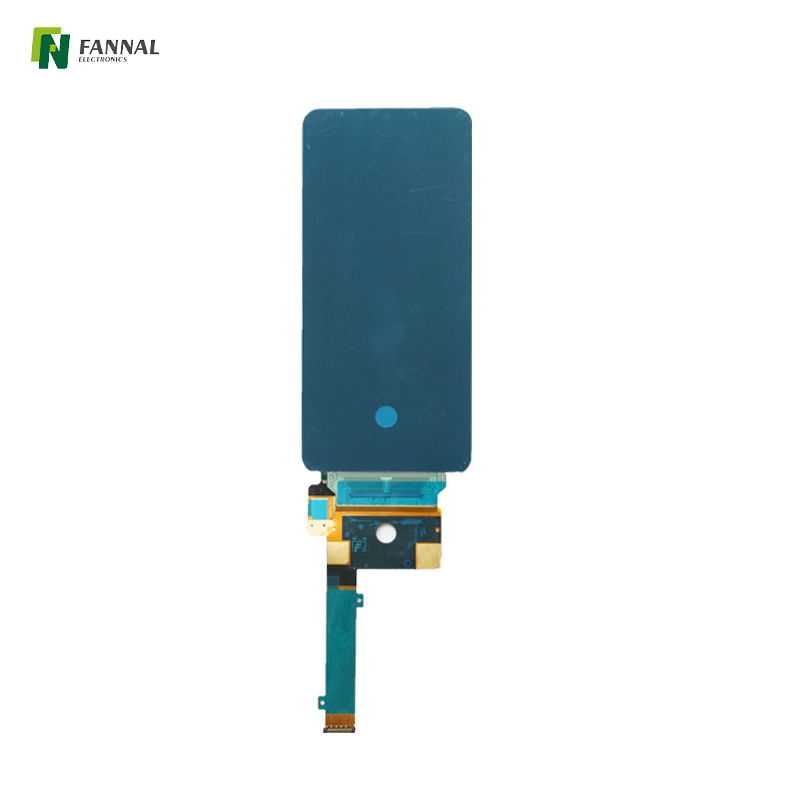

Affichage AMOLED de 6,39 pouces, 1080 × 2340 , MIPI, 430cd / m²
Cet écran AMOLED, mesurant 6,39 pouces avec une résolution de 1080 × 2340, offre une luminosité de 430cd / m² et utilise l'interface MIPI. Sa conception étendue et mince et sa technologie d'affichage avancée le rendent très polyvalent pour une large gamme d'appareils, y compris les smartphones, les systèmes automobiles et l'électronique portable.
Caractéristiques de base:
Résolution HD complète: la résolution 1080 × 2340 offre une image incroyablement nette avec des couleurs vibrantes, parfaites pour afficher un contenu détaillé. La densité élevée de pixels assure une excellente clarté d'image et précision, que ce soit pour le texte, les images ou la vidéo.
Technologie AMOLED: construite avec une technologie AMOLED, cet affichage propose des pixels auto-illuminants qui produisent des images à contraste élevé avec des noirs profonds et des couleurs brillantes. L'affichage est économe en énergie et améliore la qualité visuelle avec des transitions de couleurs lisses et des temps de réponse rapides.
Prise en charge de l'interface MIPI: l'interface MIPI de l'affichage (interface de processeur de l'industrie mobile) garantit une communication de données rapide, ce qui la rend idéale pour les applications mobiles et intégrées. Il prend en charge l'intégration transparente, fournissant une transmission de données stable et à grande vitesse.
Luminosité modérée: avec un niveau de luminosité de 430cd / m², cet affichage est optimisé pour les environnements intérieurs et modérément brillants, offrant une bonne visibilité tout en maintenant une efficacité énergétique.
Spécifications générales:
Taille LCD (pouce): | 6.39 (diagonale) |
Résolution: | 1080 (h) × 2340 (v) |
Pitch Pixel: | 31.5 (h) x63.0 (v) |
Zone active (mm): | 68,04 (h) × 147,42 (v) |

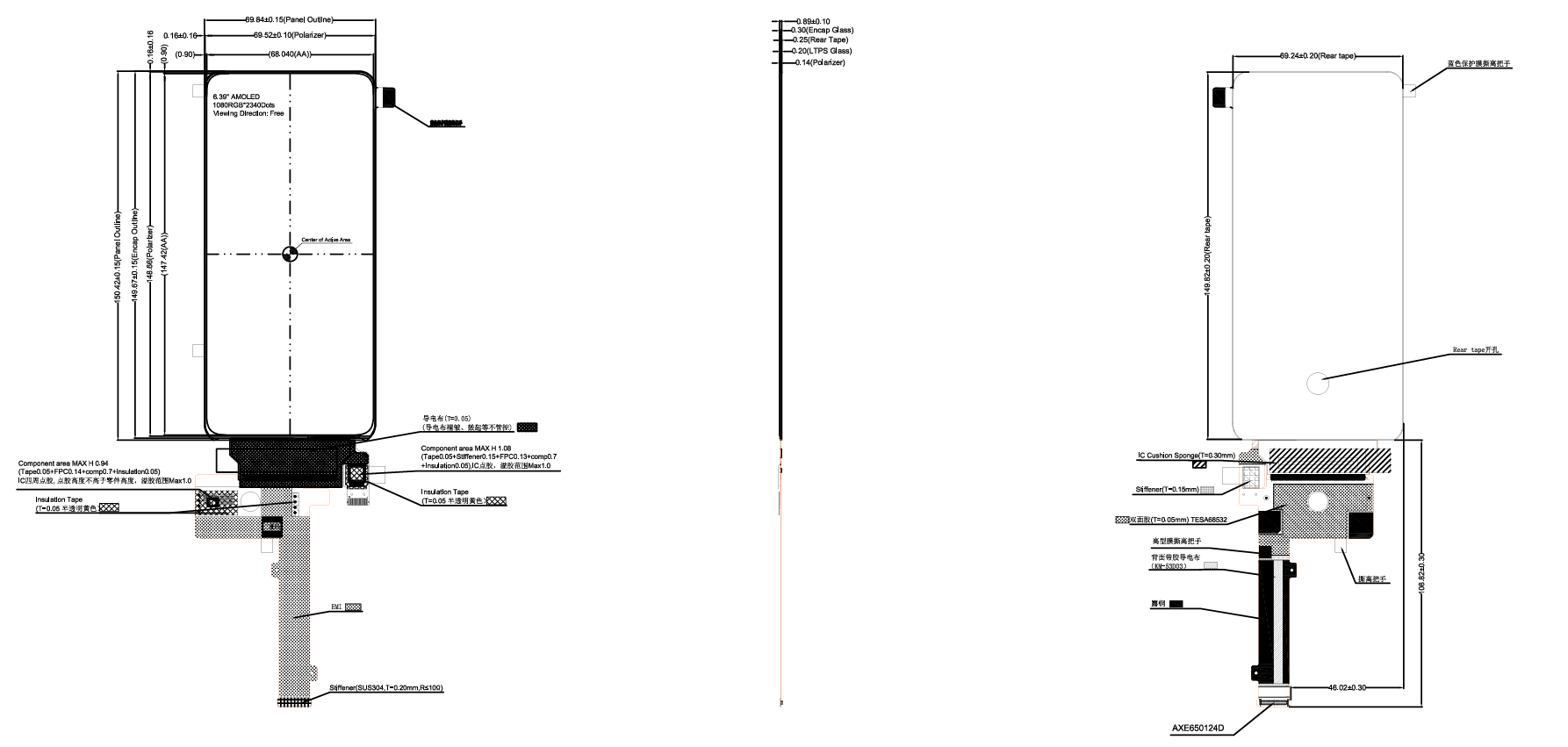

Taille du module (mm): | 69,84 × 150,42 × 0,643 |
Type d'affichage: | Amoufré |
Interface: | Mipi |
Afficher la direction: | TOUS |
Alimentation: | 3.3 |
Luminance (CD / M2): | 430 (typ.) |
Interface:
PIN N ° | Symbole | E / S | Description |
1 | AVDD | P | Alimentation électrique du conducteur pour pompe de charge. |
2 | VCI (2,8 V) | P | Conducteur d'alimentation analogique IC. |
3 | Vddio | P | Alimentation électrique du régulateur IC du conducteur. |
4 | I_spdi | - | Pas de connexion. |
5 | I_spdo | - | Pas de connexion. |
6 | I-SPCS | - | Pas de connexion. |
7 | I_spck | - | Pas de connexion. |
8 | GND | P | Merce de pouvoir. |
9 | D2p | I | MIPI DSI Signal de données différentielles positives. |
10 | D2N | I | MIPI DSI Signal de données différentielles négatives. |
11 | GND | P | Merce de pouvoir. |
12 | D1p | I | MIPI DSI Signal de données différentielles positives. |
13 | D1N | I | MIPI DSI Signal de données différentielles négatives. |
14 | GND | P | Merce de pouvoir. |
15 | Clkp | - | MIPI DSI Signal d'horloge positive. |
16 | Clkn | I | MIPI DSI Signal d'horloge négative. |
17 | GND | P | Merce de pouvoir. |
18 | D0p | I | MIPI DSI Signal de données différentielles positives. |
19 | D0n | I | MIPI DSI Signal de données différentielles négatives. |
20 | GND | P | Sol. |
21 | D3p | I | MIPI DSI Signal de données différentielles positives. |
22 | D3N | I | MIPI DSI Signal de données différentielles négatives. |
23 | GND | P | Merce de pouvoir. |
24 | VPP / OTP9 (NC) | - | Pas de connexion. |
25 | GND | P | Merce de pouvoir. |
26-28 | Elvss | I | Un pouvoir négatif amolé. |
29 | GND | P | Merce de pouvoir. |
30-32 | Elvdd | P | AMOLED POSITION PUISSANCE. |
33 | GND | P | Merce de pouvoir. |
34 | RÉINITIALISER | I | Réinitialiser l'entrée du signal. |
35 | Avdd_en | O | Power IC Activer. |
36 | Boucler | O | Pin de commande d'alimentation IC. |
37 | ERR_PG (NC) | - | Pas de connexion. |
38 | PCD (NC) | - | Pas de connexion. |
39 | Te | O | Sortie de l'effet de larme. |
40 | Id0 | - | Pas de connexion. |
41 | Id1 | - | Pas de connexion. |
42 | GND | P | Merce de pouvoir. |
Caractéristiques électriques:
Paramètre | Symbole: | Min. | Typ. | Max. | Unité |
Pouvoir AMOLED positif | Elvdd | --- | 4.6 | --- | V |
Power Amoled négatif | Elvss | --- | -2.5 | --- | V |
Application
Les affichages AMOLED trouvent une utilisation étendue dans de nombreuses applications, grâce à leurs couleurs vives, leurs excellents rapports de contraste et leur efficacité énergétique. Vous trouverez ci-dessous quelques applications notables
Systèmes de paiement | Transport | Vélo électrique | |
De plein air | Panneaux industriels | Équipement médical | Équipement de fin |
Usine d'ingénierie | Moto | Distributeur automatique | Demande d'accueil |
