1,504 pouce 466x466 pixels écran OLED MIPI et interface SPI Panneau d'affichage AMOLED rond pour les appareils portables

1,504 pouce 466x466 pixels écran OLED MIPI et interface SPI Panneau d'affichage AMOLED rond pour les appareils portables

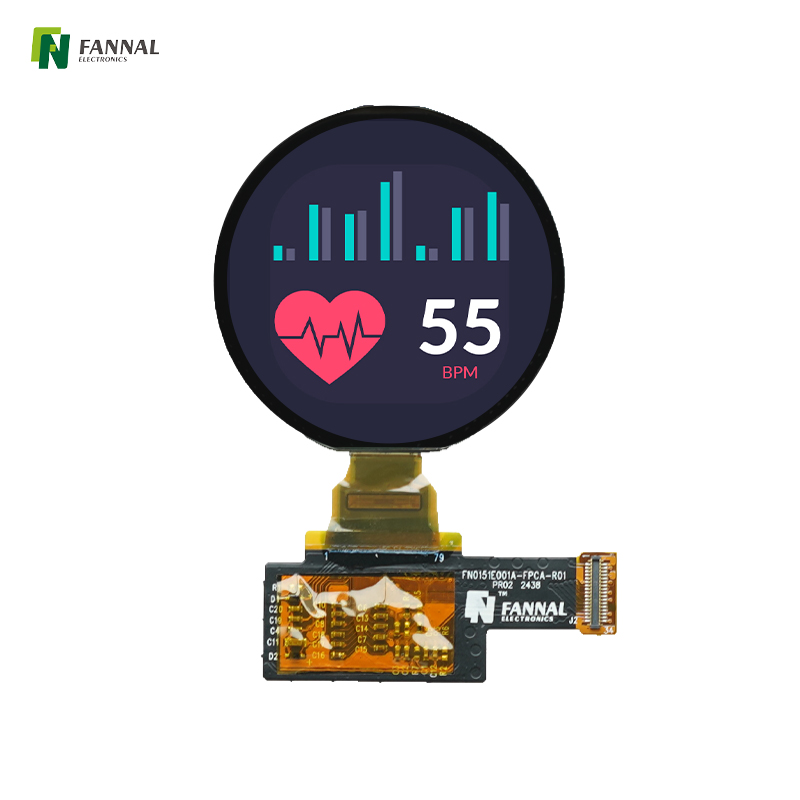

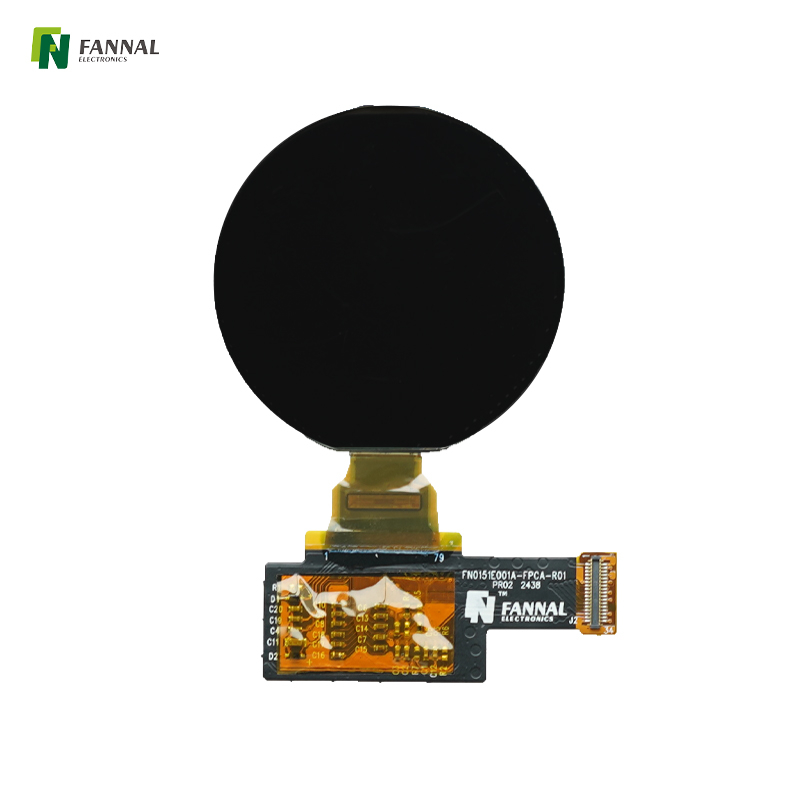

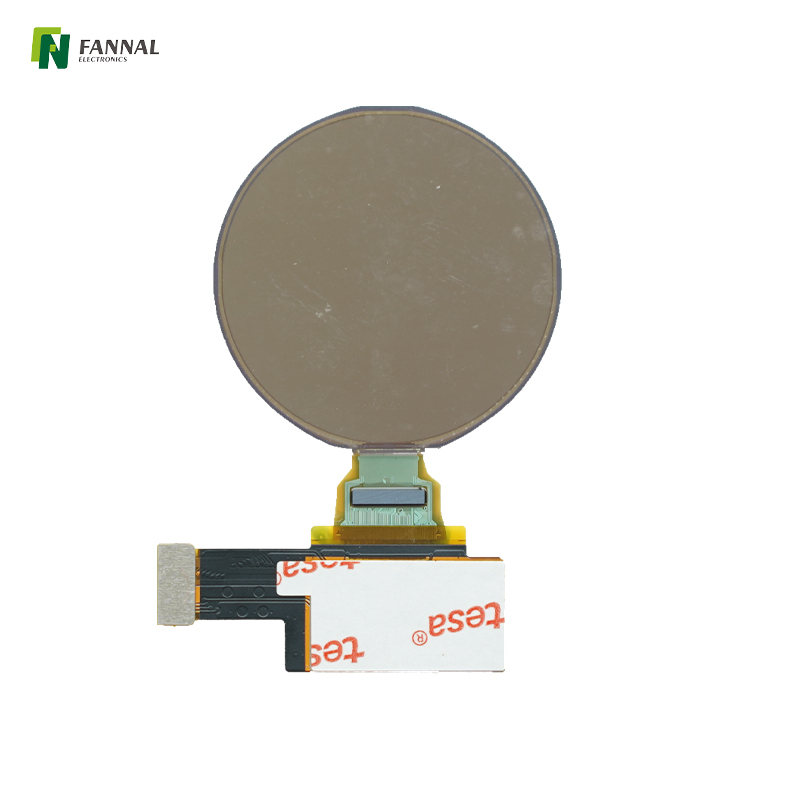

Affichage AMOLED rond de 1,504 pouce

Modèle:
FN0151E001A
Marque de produit:
FANNAL
Température de fonctionnement (℃):
-20 ~ + 70 ℃
Température de stockage (℃):
-40 ~ + 80 ℃
Interface d'affichage:
Mipi & spi
Résolution:
466 × 466
Direction:
TOUS
Luminosité (CD / m²):
600
Écran tactile:
Personnalisation

Quantité:
État de disponibilité:





Enquête Ajouter au panier

Affichage AMOLED industriel Affichage AMOLED rond

Caractéristiques du produit

Dessin de produits

Spécification

Application de produit

Introduction à l'écran OLED de 1,504 pouce 466x466 pixels

L' écran OLED de 1,504 pouce présente une résolution de 466x466 pixels , offrant une expérience visuelle de haute qualité idéale pour les appareils portables. Cet affichage utilise des interfaces MIPI et SPI , offrant des options de connectivité polyvalente pour diverses applications.

Spécifications clés

Zone active : 38,207 x 38,207 mm
Alimentation : 3.3 V
Type d'affichage : rond AMOLED
Applications : spécialement conçu pour les appareils portables, améliorant l'interaction des utilisateurs avec des couleurs vibrantes et des images nettes.

Caractéristiques

Haute résolution : avec sa densité de pixels, l'écran assure des visuels nets et clairs, ce qui le rend adapté à des graphiques détaillés et à des interfaces utilisateur.
Conception compacte : la forme ronde et la petite taille en font un excellent choix pour les montres intelligentes, les trackers de fitness et d'autres gadgets portables.
Faible consommation d'énergie : la technologie OLED permet un fonctionnement économe en énergie, prolongeant la durée de vie de la batterie dans des appareils portables.

Ce panneau d'affichage est une excellente solution pour les développeurs qui cherchent à créer des applications portables engageantes et visuellement attrayantes.

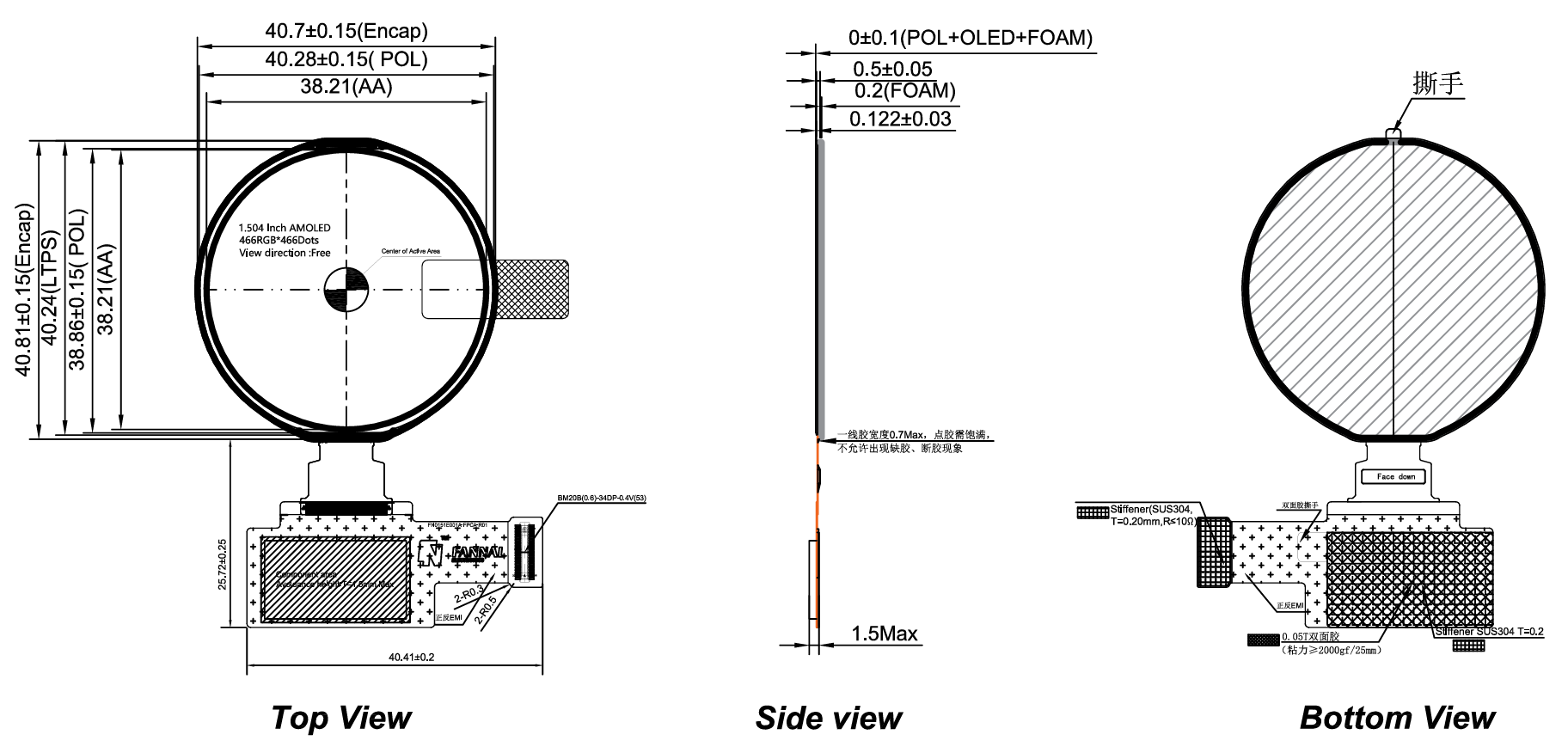

屏幕截图 2024-10-22 154559

Spécifications générales:

Taille LCD (pouce):	1,504 (diagonale)
Résolution:	466 (h) × 466 (v)
Pitch Pixel:	81,99 (h) x81,99 (v)
Zone active (mm):	38.207 (H) × 38.207 (V)
Taille du module (mm):	40,71 × 40,81 × 0,82
Type d'affichage:	Amoufré
Interface:	Mipi & spi
Afficher la direction:	TOUS
Alimentation:	3.3
Luminance (CD / M2):	600 (typ.)

Interface:

PIN N °	Symbole	E / S	Description
1	Mtp_pwr	P	Panneau OTP.
2	GND	P	Sol.
3	D0p	I	MIPI DSI Signal de données différentielles positives.
4	D0n	I	MIPI DSI Signal de données différentielles négatives.
5	GND	P	Sol.
6	Clkp	I	MIPI DSI Signal de données différentielles positives.
7	Clkn	I	MIPI DSI Signal de données différentielles négatives.
8	GND	P	Sol.
9	D1p	I	MIPI DSI Signal de données différentielles positives.
10	D1N	I	MIPI DSI Signal de données différentielles négatives.
11	GND	P	Sol.
12	Im0	E / S	Sélection du type d'interface.
13	IM1	E / S	Sélection du type d'interface.
14	GND	P	Sol.
15	Caroline du Nord	-	Pas de connexion.
16	GND	P	Sol.
17	D1	I	Signal d'entrée série dans SPL L / F. Les données sont entrées sur le bord montant du signal SCL. lf pas Utilisé, veuillez vous connecter à VSSLO.
18	D0	I	Signal d'entrée série dans SPL L / F. Les données sont entrées sur le bord montant du signal SCL. lf pas Utilisé, veuillez vous connecter à VSSLO.
19	GND	P	Sol.
20	CSB	I	Chip Sélectionnez la broche d'entrée dans SPI I / F. Si ce n'est pas utilisé, veuillez vous connecter à VDDIO.
21	SCL	I	Signal d'entrée d'horloge pixel.
22	SDI	I	Signal d'entrée de données série.
23	Sdo	I	Signal de sortie de données série.
24	RÉINITIALISER	I	Réinitialiser l'entrée du signal.
25	Te	O	Pin de sortie de l'effet de déchirure à synchroniser MCU à cadre l'écriture, activé par S / W commande. Lorsque cette broche n'est pas activée, Cette broche est à faible sortie.
26	OLED_EN	O	POWER IC Activer la broche de contrôle (Remarque: 'H ' = niveau VDD, 'L ' = niveau VSSI.
27	Boucler	O	Swire Protocol Retting Pin de puissance IC.
28	Caroline du Nord	-	Pas de connexion.
29	VCI	P	Alimentation tension analogique.
30	Vddio	P	Alimentation pour l'affichage de l'interface IC du pilote et du système logique.
31	GND	P	Sol.
32	Elvdd	P	Alimentation positive du panneau.
33	GND	P	Sol.
34	Elvss_in	P	Alimentation électrique négative pour le panneau.

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Max.	Unité
Tension d'alimentation	Vdda	-0.3	5.5	V
Tension d'alimentation	Vddio	-0.3	5.5	V

Application

Les affichages AMOLED sont largement utilisés dans diverses applications en raison de leurs couleurs vibrantes, de leurs rapports de contraste élevés et de leurs faible consommation d'énergie. Voici quelques applications clés:
