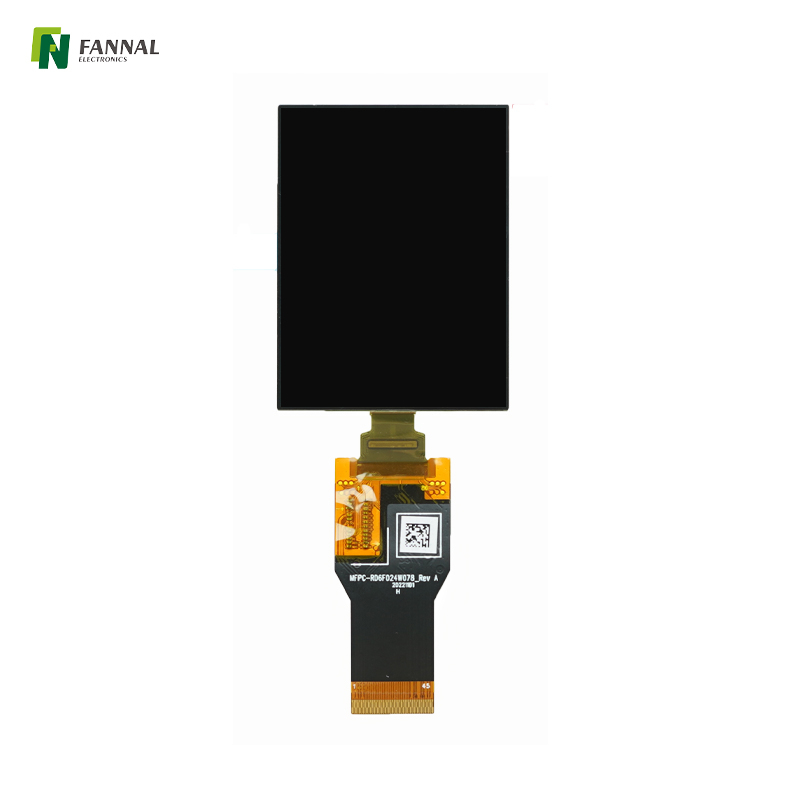

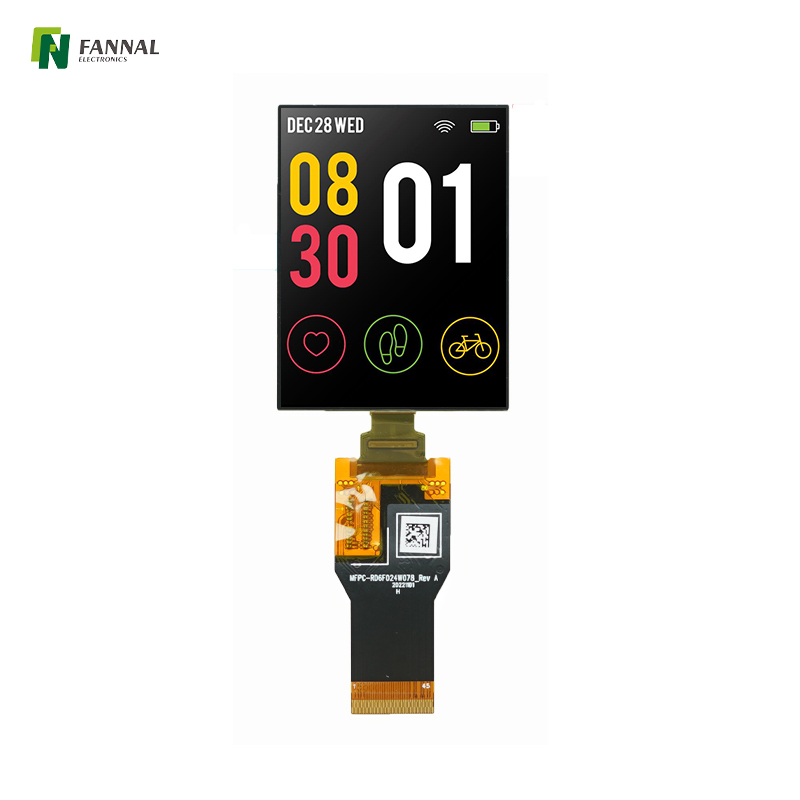

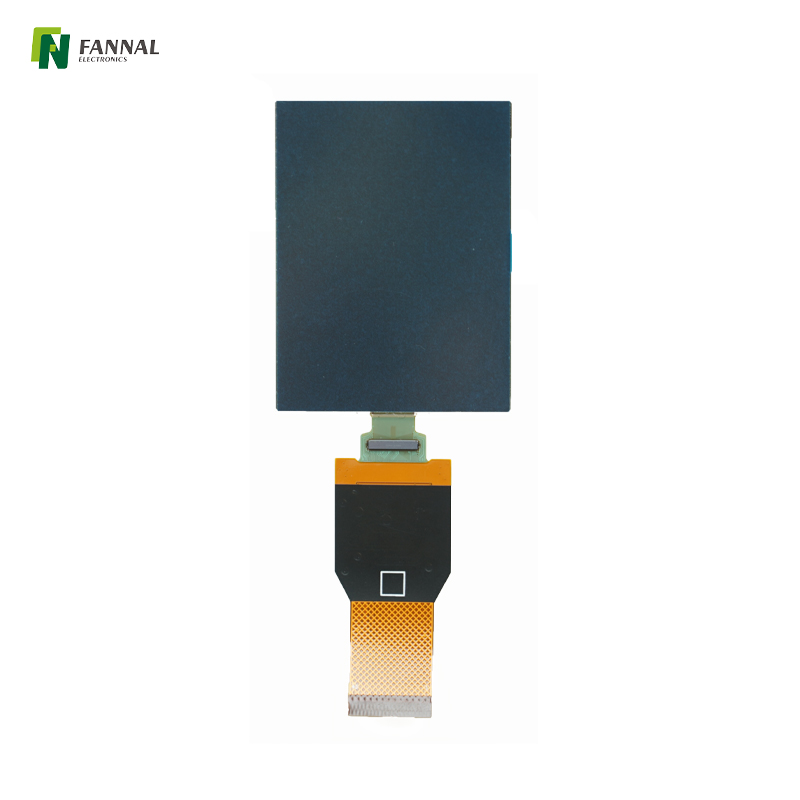

Affichage AMOLED industriel de 2,4 pouces

Affichage AMOLED de 2,4 pouces

Modèle:
FN0240E014A
Température de fonctionnement (℃):
-20 ~ + 80 ℃
Température de stockage (℃):
-40 ~ + 80 ℃
Résolution:
450 × 600
Direction:
TOUS
Interface:
MIPI & MCU & SPI
Luminosité (CD / m²):
800
Écran tactile:
Peut être choisi

Quantité:
État de disponibilité:





Enquête Ajouter au panier

Caractéristiques du produit

Dessin de produits

Spécification

Application de produit

Affichage AMOLED de 2,4 pouces, 450 × 600, 800cd / m²

Cet écran AMOLED offre une toile de 2,4 pouces plus grande, donnant vie à vos visuels avec une clarté améliorée et des couleurs immersives. Avec une riche résolution de 450x600 pixels , il garantit que chaque détail est net et défini, ce qui le rend parfait pour les applications qui nécessitent à la fois la précision et le style. Les interfaces MIPI et SPI et MCU fournissent une intégration transparente, en prenant en charge le développement de l'appareil polyvalent ..

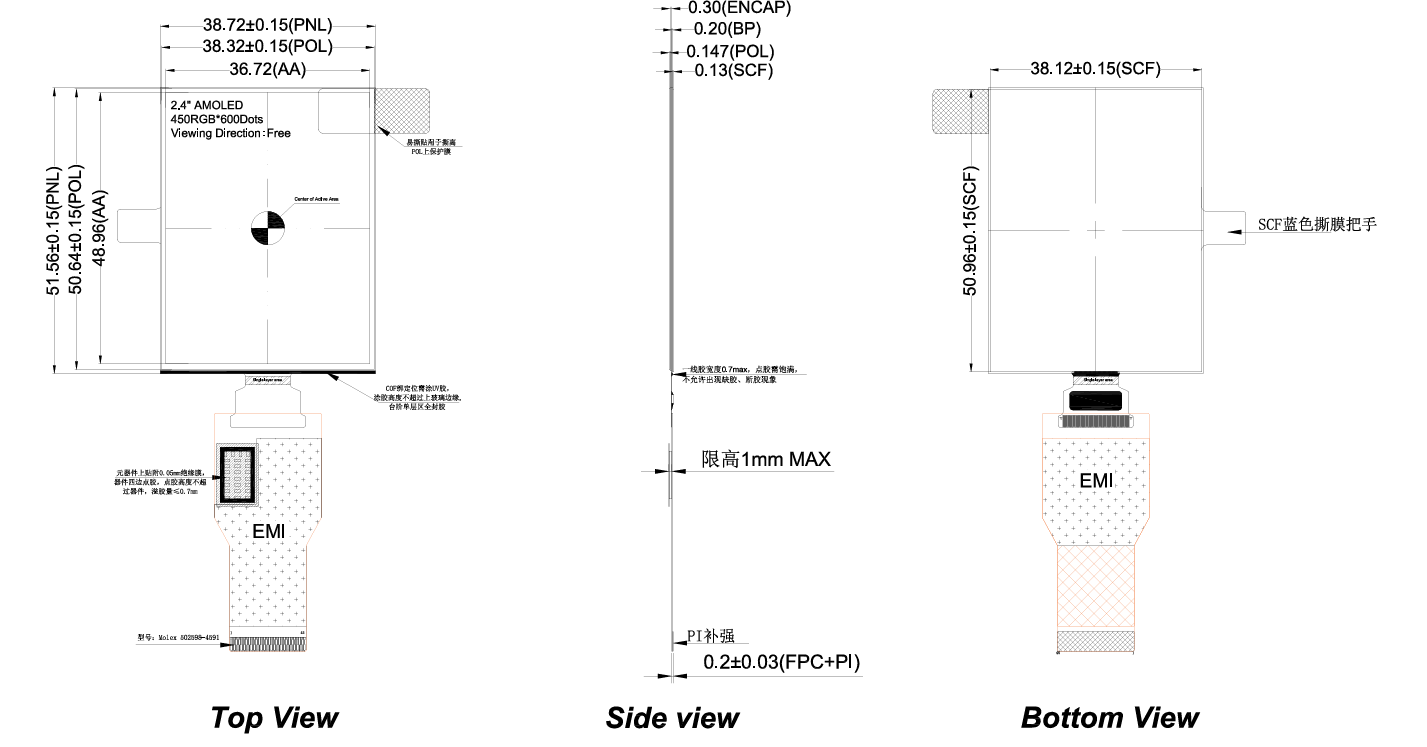

屏幕截图 2024-10-22 181258

Spécifications générales:

Taille LCD (pouce):	2.4 (diagonale)
Résolution:	450 (h) × 600 (v)
Pitch Pixel:	81,99 (h) x81,99 (v)
Zone active (mm):	36,72 (h) × 48,96 (v)
Taille du module (mm):	51,56 × 38,72 × 0,78
Type d'affichage:	Rigide amoled
Interface:	MIPI & MCU & SPI
Afficher la direction:	TOUS
Alimentation:	3.3
Luminance (CD / M2):	800 (typ.)

Interface:

PIN N °	Symbole	E / S	Description
1	GND	P	Sol.
2	GND	P	Sol.
3	Elvss	P	Alimentation électrique négative pour le panneau.
4	Elvss	P	Alimentation électrique négative pour le panneau.
5	GND	P	Sol.
6	Elvdd	P	Alimentation positive du panneau.
7	Elvdd	P	Alimentation positive du panneau.
8	GND	P	Sol.
9	VCI	P	Alimentation pour afficher le système analogique d'interface IC Driver.
10	GND	P	Sol.
11	Vddio	P	Alimentation pour l'affichage de l'interface IC du pilote et du système logique.
12	GND	P	Sol.
13	TE1	O	État IC PIN de rapport actif.
14	Boucler	O	Swire Protocol Retting Pin de puissance IC.
15	Te	O	Pin de sortie de l'effet de déchirure à synchroniser MCU à cadre l'écriture, activé par S / W commande. Lorsque cette broche n'est pas activée, Cette broche est à faible sortie.
16	Resx	I	Réinitialisation du conducteur d'affichage, doit être appliqué à Initialisez correctement la puce. Le signal est actif faible.
17	GND	P	Sol.
18	Sdi_rdx	E / S	SDL: signal d'entrée série dans SPL L / F. Les données sont Entrée sur le bord montant du signal SCL. Rdx: lit le signal stroboscopique pour écrire des données lorsque RDX est 'Low ' dans l'interface MPU de la série 80.
19	Dcx	I	Afficher les données / sélection des commandes dans la série 80 MPUL / F et 4 Wire SPL L / F.
20	SCL	I	Wrx: écrit le signal stroboscopique pour écrire des données lorsque WRX est 'Low ' dans MPU de la série 80 I / F. SCL: A Signal d'horloge synchrone dans SPL L / F.
21	Csx	I	Pin de saisie de la puce ( 'Low ' Activer) en 80-séries.
22-29	D0-D7	E / S	Bus de données bidirectionnel 8 bits pour le bus de données d'entrée 8 bits de la série 80 L / FAND pour RVB L / F.
30	GND	P	Sol.
31	IM1	E / S	Sélection du type d'interface.
32	Im0	I / 0	Sélection du type d'interface.
33	GND	P	Sol.
34	GND	P	Sol.
35	D0p	E / S	Signaux de données différentielles si l'interface MIPI.
36	D0n	E / S	Signaux de données différentielles si l'interface MIPI.
37	GND	P	Sol.
38	GND	P	Sol.
39	Clkp	I	Signaux de données différentielles si l'interface MIPI.
40	Clkn	I	Signaux de données différentielles si l'interface MIPI.
41	GND	P	Sol.
42	GND	P	Sol.
43	MTP	P	Alimentation électrique de programmation MTP. Doit être laissé ouvert ou connecté à GND dans un état normal.
44	GND	P	Sol.
45	GND	P	Sol.

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Typ.	Max.	Unité
Tension d'entrée OLED	Elvdd	2.0	3.6	6	V
Tension de sortie OLED	Vddio	-4.7	-3.6	-0.4	V

Application

Les affichages AMOLED sont couramment utilisés dans une variété d'applications, en raison de leurs couleurs vibrantes, de leurs rapports de contraste supérieurs et de leurs faible consommation d'énergie. Voici quelques applications importantes:
