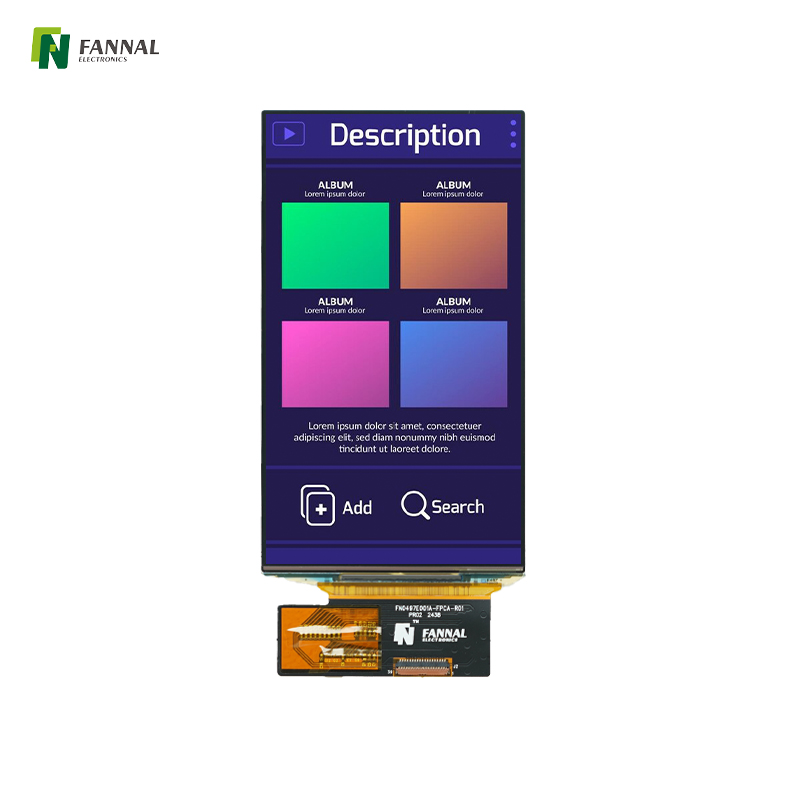

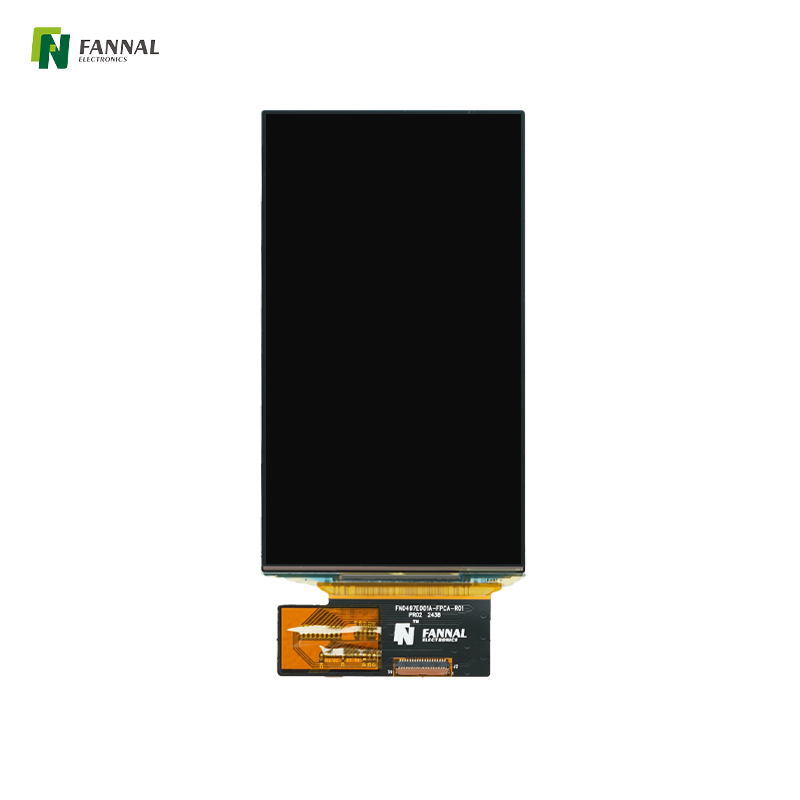

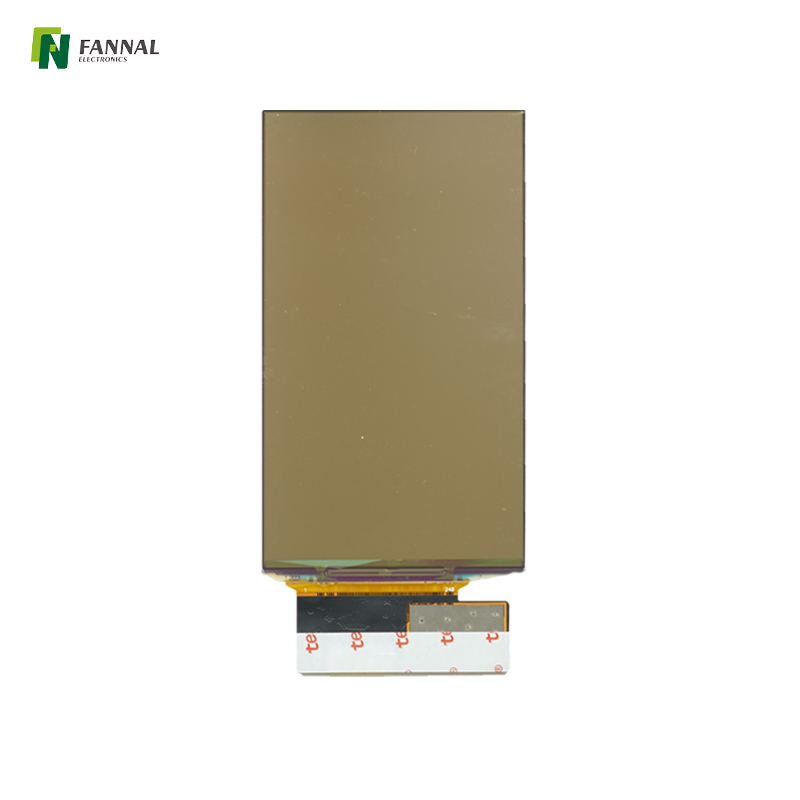

Affichage AMOLED industriel de 4,97 pouces

Affichage AMOLED de 4,97 pouces

Modèle:
FN0497E001A
Température de fonctionnement (℃):
-20 ~ + 60 ℃
Température de stockage (℃):
-30 ~ + 70 ℃
Résolution:
720 × 1280
Direction:
TOUS
Interface:
Mipi
Luminosité (CD / m²):
350
Écran tactile:
Peut être choisi

Quantité:
État de disponibilité:





Enquête Ajouter au panier

Caractéristiques du produit

Dessin de produits

Spécification

Application de produit

Affichage AMOLED de 4,97 pouces, 720 × 1280, MIPI, 350cd / m²

Cet écran AMOLED, avec un écran de 4,97 pouces avec une résolution de 720 × 1280, offre une luminosité élevée de 350cd / m² et utilise l'interface MIPI. Smartwatches: sa taille compacte et sa haute résolution font de cet affichage un excellent choix pour les montres intelligentes, offrant des interfaces claires et vives pour le chronométrage, le suivi de la forme physique et les notifications. Consoles de jeu portables: la sortie de l'image de haute qualité et le temps de réponse rapide améliorent l'expérience de jeu, garantissant des graphismes en douceur et un gameplay immersif en déplacement. Instruments médicaux: La précision et la fiabilité de l'écran le rendent adapté aux équipements médicaux, où la précision de la visualisation des données est cruciale pour la surveillance et le diagnostic. Affichages automobiles: idéal pour les tableaux de bord automobiles ou les consoles centrales, cet écran fournit une sortie visuelle claire et nette pour la navigation, le divertissement et les informations sur les véhicules, améliorant l'expérience globale de conduite.

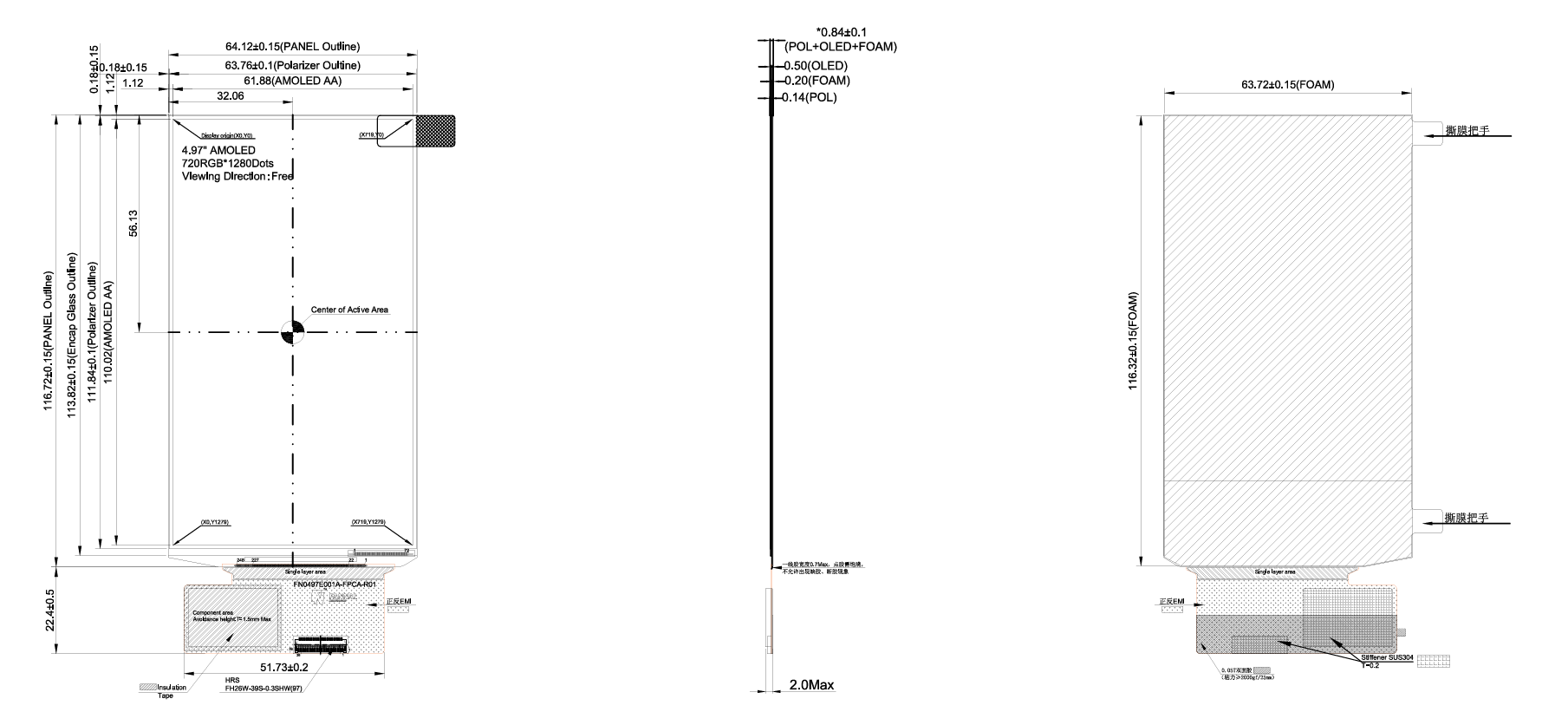

屏幕截图 2024-10-23 143930

Spécifications générales:

Taille LCD (pouce):	4.97 (diagonale)
Résolution:	720 (h) × 1280 (v)
Pitch Pixel:	28,65 (h) x85.95 (v)
Zone active (mm):	61.884 (H) × 110.016 (V)
Taille du module (mm):	64,12 × 116,72 × 0,84
Type d'affichage:	Amoufré
Interface:	Mipi
Afficher la direction:	TOUS
Alimentation:	3.3
Luminance (CD / M2):	350 (typ.)

Interface:

PIN N °	Symbole	E / S	Description
1	VPP	P	MTP OLED.
2	GND	P	Sol.
3	Boucler	Io	Pin de commande d'alimentation IC.
4	D3N	I	MIPI DSI Signal de données différentielles négatives.
5	OLED_EN	O	POWER IC Activer la broche de contrôle (Remarque: 'H ' = niveau VDD, 'L ' = niveau VSSI.
6	D3p	I	MIPI DSI Signal de données différentielles positives.
7	PCD (NC)	-	Pas de connexion.
8	GND	P	Sol.
9	Err_flag (NC)	-	Pas de connexion.
10	D0n	I	MIPI DSI Signal de données différentielles négatives.
11	RÉINITIALISER	I	Réinitialiser l'entrée du signal.
12	D0p	I	MIPI DSI Signal de données différentielles positives.
13	Vddio	P	Alimentation électrique du régulateur IC du conducteur.
14	GND	P	Sol.
15	Vsp	P	Tension de l'anode d'entrée du circuit de configuration.
16	Clkn	I	MIPI DSI Signal d'horloge négative.
17	VCI	P	Alimentation tension analogique.
18	Clkp	I	MIPI DSI Signal d'horloge positive.
19	TSP_ATTN (NC)	-	Pas de connexion.
20	GND	P	Sol.
21	TSP_SDA (NC)	-	Pas de connexion.
22	D1N	I	MIPI DSI Signal de données différentielles négatives.
23	TSP_SCL (NC)	-	Pas de connexion.
24	D1p	I	MIPI DSI Signal de données différentielles positives.
25	TSP_RESET (NC)	-	Pas de connexion.
26	GND	P	Sol.
27	Caroline du Nord	-	Pas de connexion.
28	D2N	I	MIPI DSI Signal de données différentielles négatives.
29	TSP_3.3V (NC)	-	Pas de connexion.
30	D2p	I	MIPI DSI Signal de données différentielles positives.
31	Vddio	P	Alimentation électrique du régulateur IC du conducteur.
32	GND	P	Sol.
33	GND	P	Sol.
34	Elvss	P	Alimentation électrique négative pour le panneau.
35	Elvdd	P	Alimentation positive du panneau.
36	Elvss	P	Alimentation électrique négative pour le panneau.
37	Elvdd	P	Alimentation positive du panneau.
38	Elvss	P	Alimentation électrique négative pour le panneau.
39	Elvdd	P	Alimentation positive du panneau.

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Typ.	Max.	Unité
Pouvoir AMOLED positif	Elvdd	---	4.6	---	V
Power Amoled négatif	Elvss	---	-2.5	---	V

Application

Les affichages AMOLED sont largement utilisés dans diverses applications en raison de leurs couleurs vives, de leurs excellents rapports de contraste et de leur efficacité énergétique. Voici quelques applications importantes:
