FN1400E001A
-10 ~ 60
-30 ~ 70
1920 × 1200
TOUS
Mipi
400
Peut être choisi
État de disponibilité: | |
---|---|
Quantité: | |

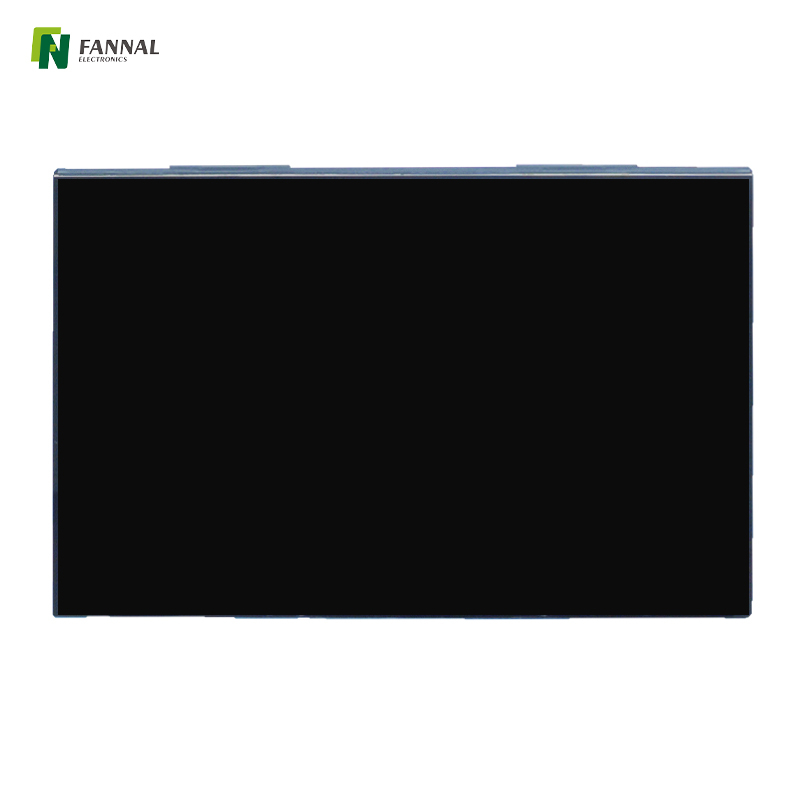

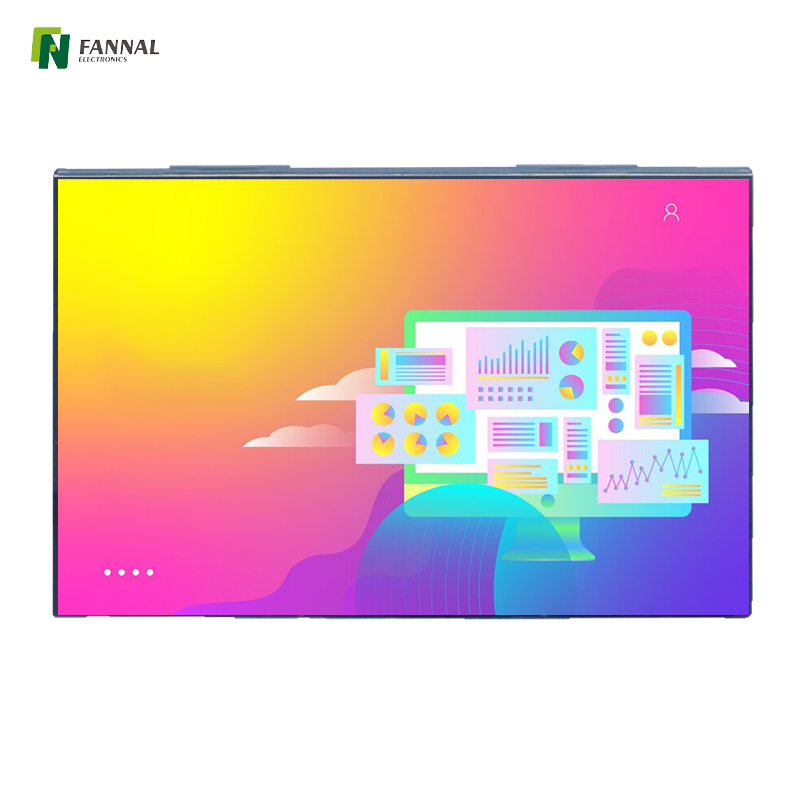

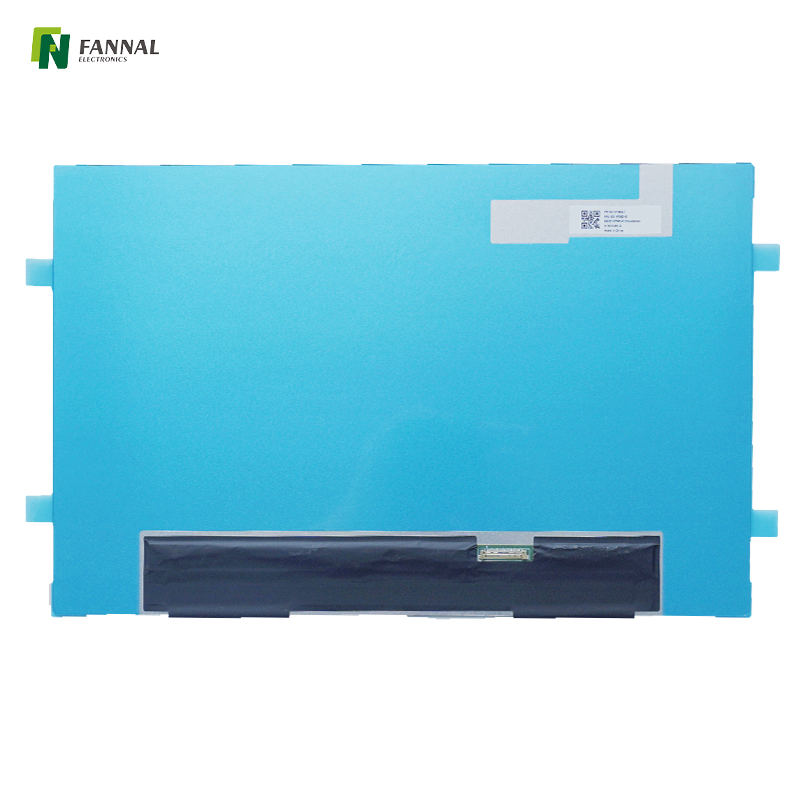

Affichage AMOLED de 14,0 pouces, 1920 × 1200, MIPI, 400cd / m²
Cet écran AMOLED, avec un écran de 14,0 pouces avec une résolution de 1920 × 1200, offre une luminosité de 400 cd / m² et utilise l'interface EDP.
Cas d'utilisation:
Tablettes et ordinateurs portables: la taille de 14 pouces et la haute résolution rendent cet affichage idéal pour les tablettes et les ordinateurs portables convertibles, fournissant aux utilisateurs des écrans grands et dynamiques pour le travail, la consommation de médias et les applications créatives.
Moniteurs professionnels: adaptés aux moniteurs professionnels haut de gamme, cet affichage offre le niveau de détail et la précision des couleurs requis pour les tâches telles que la conception graphique, l'édition vidéo et les applications CAO.
Systèmes de contrôle industriels: Dans les applications industrielles, cet affichage fournit une production visuelle fiable et de haute qualité pour les panneaux de contrôle, garantissant aux opérateurs des informations claires et faciles à lire, améliorant l'interaction globale du système.
Smart Home Hubs: Il peut également être utilisé dans de grandes interfaces de maison intelligente ou des pôles de divertissement, où un écran plus grand et détaillé améliore la convivialité et l'interaction avec les appareils et systèmes intelligents.
Dans l'ensemble, l'écran AMOLED de 14,0 pouces est un excellent choix pour les appareils hautes performances qui exigent à la fois l'excellence visuelle et la consommation d'énergie efficace. Sa combinaison d'un panel haute résolution, d'une technologie de pointe et d'une transmission de données fiables en fait une solution idéale pour un large éventail d'applications professionnelles et de consommation.
Spécifications générales:
Taille LCD (pouce): | 14.0 (diagonale) |
Résolution: | 1920 (h) × 1200 (v) |
Pitch Pixel: | 157.2x157.2 |
Zone active (mm): | 301.824 (H) × 188,640 (V) |

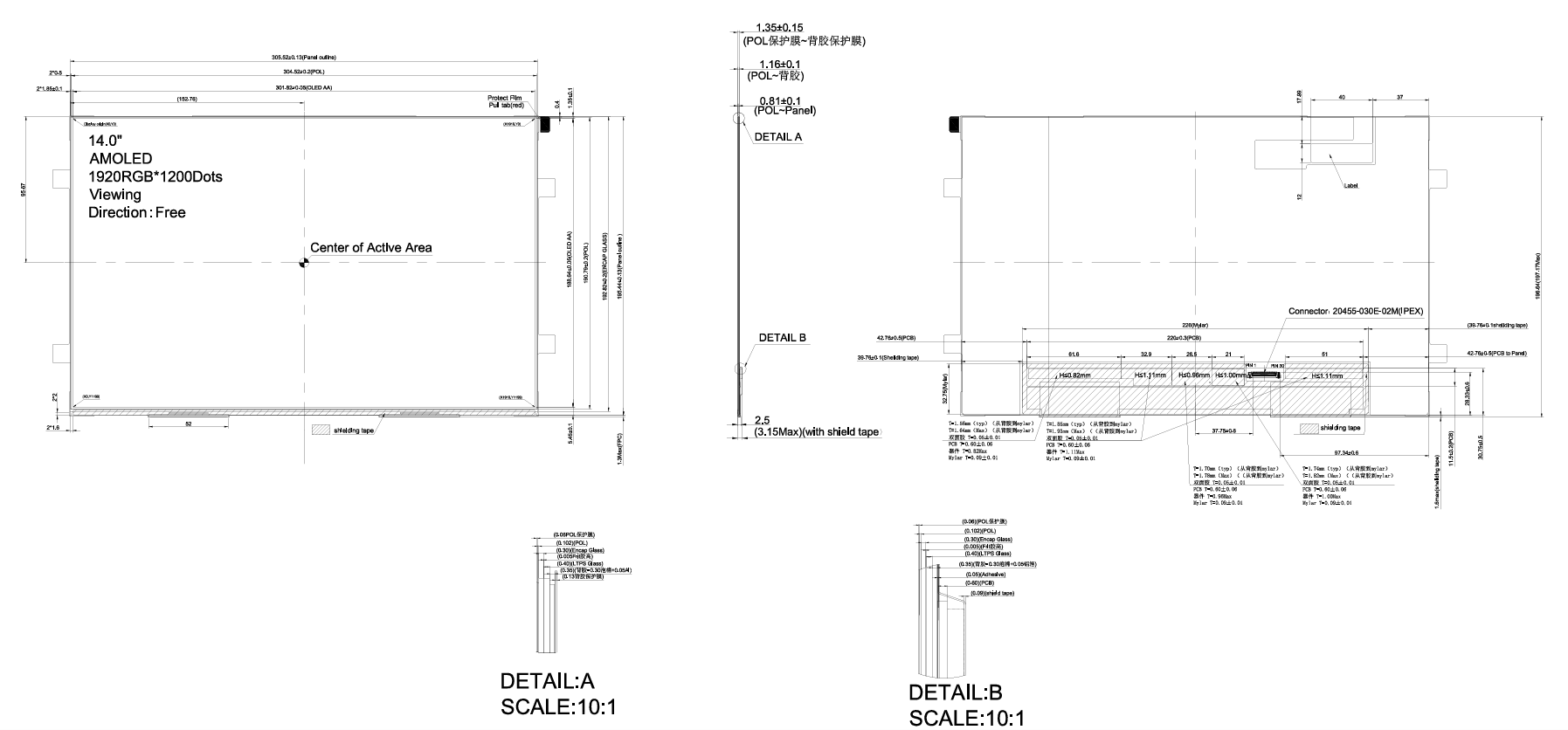

Taille du module (mm): | 305.52 × 195.44 × 1,347 |
Type d'affichage: | Amoufré |
Interface: | EDP |
Afficher la direction: | TOUS |
Alimentation: | 3.3 |
Luminance (CD / M2): | 400 (typ.) |
Interface:
PIN N ° | Symbole | E / S | Description |
1 | GND | P | Sol. |
2 | GND | P | Sol. |
3 | Dp_1n | I | EDP Signal négatif Lane1. |
4 | Dp_1p | I | EDP Positive Signal Lane1. |
5 | GND | P | Sol. |
6 | Dp_0n | I | EDP Signal négatif Lane0. |
7 | Dp_0p | I | EDP Positive Signal Lane0. |
8 | GND | P | Sol. |
9 | Aux_P | I | Signal positif EDP AUX. |
10 | Aux_N | I | Signal négatif EDP AUX. |
11 | GND | P | Sol. |
12 | Caroline du Nord | - | Ne pas être utilisé. Test PIN pour l'affichage. |
13 | Caroline du Nord | - | Ne pas être utilisé. Test PIN pour l'affichage. |
14 | Bist_en_1.8v | P | BST Activer le signal. |
15 | Vdd_3.3v | P | Logique et puissance du conducteur. |
16 | Vdd_3.3v | P | Logique et puissance du conducteur. |
17 | Hpd_2.6v | P | Signal HPD. |
18 | Elvss | P | Puissance du panneau. |
19 | Elvss | P | Puissance du panneau. |
20 | Blen_1.8v | P | Bl Activer Signal. |
21 | Elvdd | P | Puissance du panneau. |
22 | Elvdd | P | Puissance du panneau. |
23 | E_on2 | P | Activer pour El PMIC (1,8 V). |
24 | Caroline du Nord | - | Ne pas être utilisé. PIN TEST POUR L'AFFICHAGE. |
25 | Caroline du Nord | - | Ne pas être utilisé. Test PIN pour l'affichage. |
26 | Caroline du Nord | - | Ne pas être utilisé. Test PIN pour l'affichage. |
27 | Caroline du Nord | - | Ne pas être utilisé. Test PIN pour l'affichage. |
28 | Caroline du Nord | - | Ne pas être utilisé. Test PIN pour l'affichage. |
29 | Caroline du Nord | - | Ne pas être utilisé. Test PIN pour l'affichage. |
30 | Caroline du Nord | - | Ne pas être utilisé. Test PIN pour l'affichage. |
Application
Les affichages AMOLED sont largement utilisés dans diverses applications en raison de leurs couleurs vives, de leurs excellents rapports de contraste et de leur efficacité énergétique. Voici quelques applications importantes:
Systèmes de paiement | Transport | Vélo électrique | |
De plein air | Panneaux industriels | Équipement médical | Équipement de fin |
Usine d'ingénierie | Moto | Distributeur automatique | Demande d'accueil |
