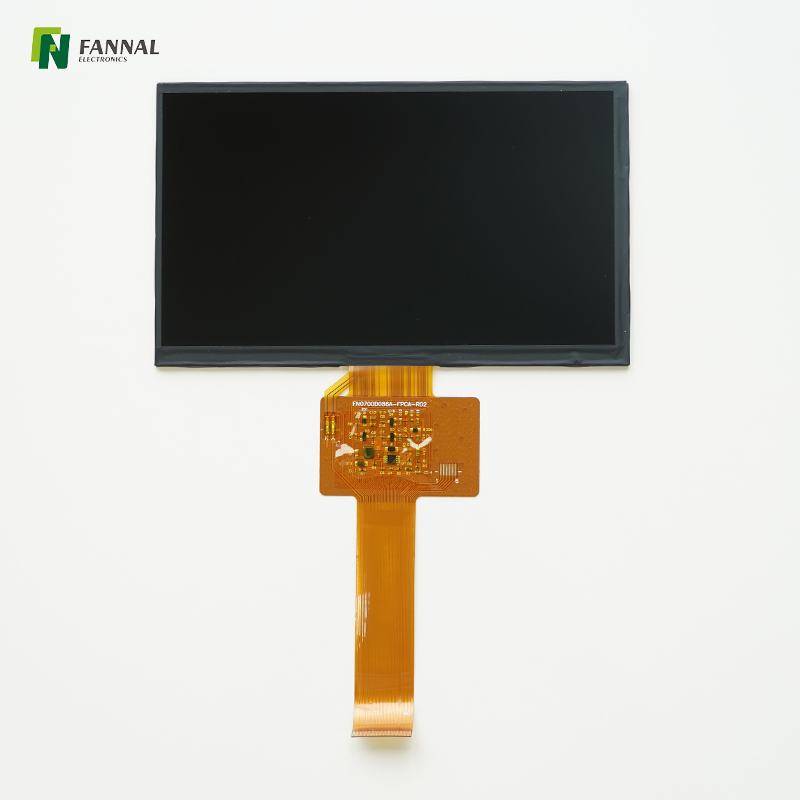

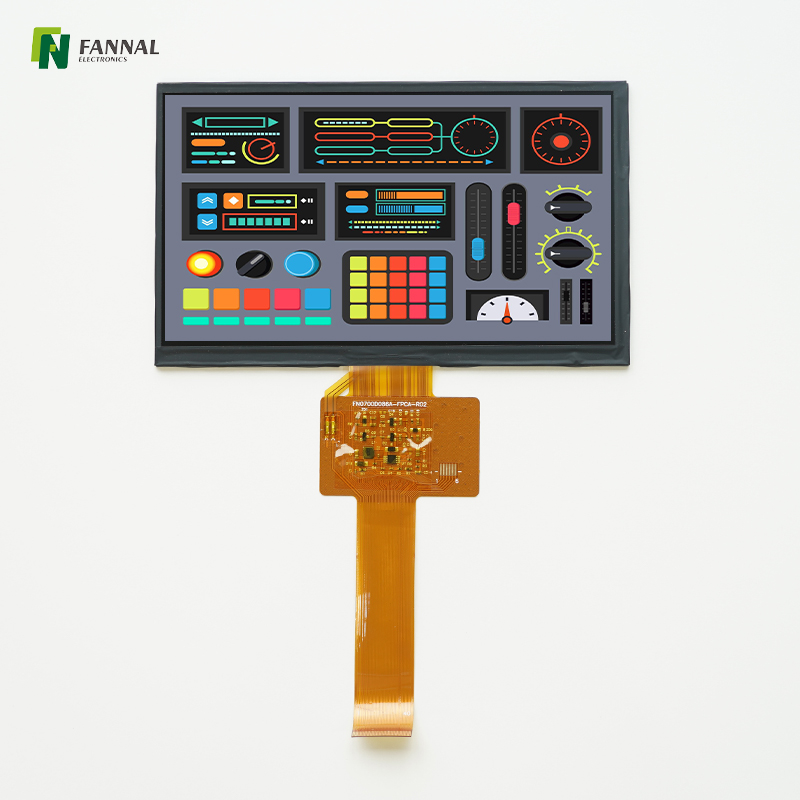

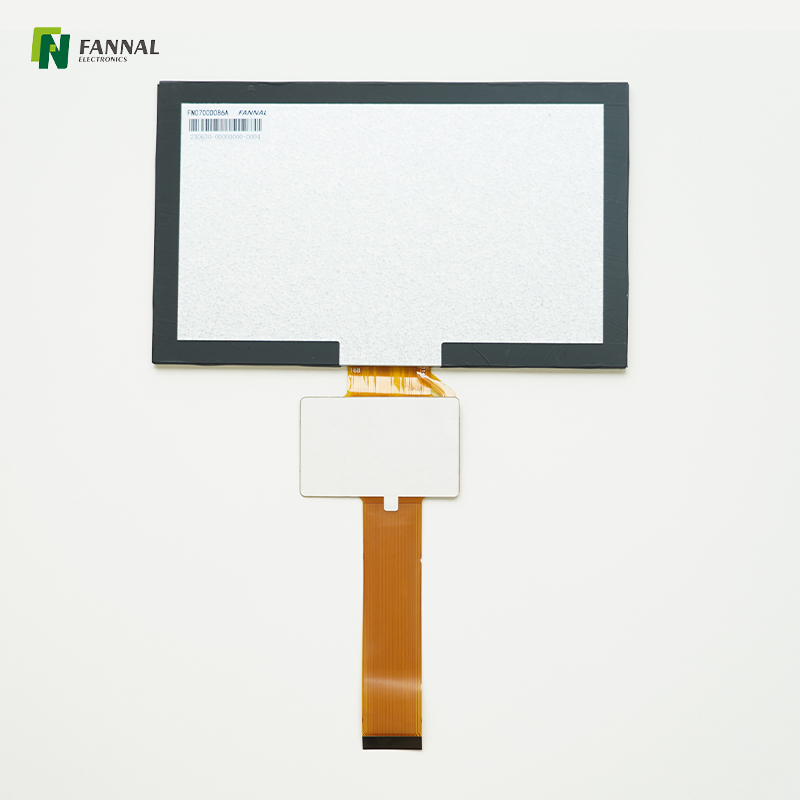

Affichage TFT industriel de 7,0 pouces 1024 * 600 IPS LCD MIPI Interface

Affichage LCD IPS TFT de 7,0 pouces

Modèle:
FN0700D086A
Température de fonctionnement (℃):
-20 ~ 70
Température de stockage (℃):
-30 ~ 80
Résolution:
1024 * 600
Direction:
TOUS
Interface:
Mipi
Luminosité (CD / m²):
680
Écran tactile:
Personnalisable

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

Affichage TFT industriel de 7,0 pouces

Caractéristiques du produit

Dessin de produits

Spécification

Ajouter ONS

Application de produit

详情页 IPS 工控

Affichage TFT de 7,0 pouces, 1024x600, MIPI, écran LCD industriel, 680cd / m²

Ce 7,0 pouces est développé avec un écran IPS haute résolution 1024x600 standard et une interface MIPI.

Ce module d'affichage TFT de 7 pouces convient à une large gamme d'applications, notamment:

Affichages automobiles: idéal pour les systèmes de divertissement dans la voiture, les grappes d'instruments et les panneaux de navigation. La luminosité élevée de l'écran et la large gamme de températures le rendent parfait pour une utilisation dans les véhicules où la lisibilité et la fiabilité sont cruciales.
Panneaux de commande industriels: Avec sa conception robuste, cet affichage TFT peut résister à des environnements industriels durs, ce qui le rend adapté aux panneaux de commande d'usine et aux applications HMI (interface humaine-machine).
Équipement médical: les angles de visualisation larges de l'écran, le contraste élevé et la luminosité garantissent une visibilité claire, qui est essentielle pour les dispositifs médicaux qui nécessitent des affichages de données précis et lisibles.
Systèmes domestiques: des contrôleurs domestiques intelligents aux systèmes de sécurité, cet écran TFT apporte des capacités tactiles conviviales et des visuels vifs à divers appareils domestiques.

屏幕截图 2024-10-27 130438

Spécifications générales:

Taille LCD (pouce):	7.0 (diagonale)
Résolution:	1024 (h) × 600 (v)
Pitch Pixel:	0,1506 (h) x0.1432 (v)
Zone active (mm):	154.2144 (h) × 85,92 (v)
Taille du module (mm):	164.9x100.0x3.5
Mode d'affichage (mm):	Normalement noir, transmissif
Interface:	Mipi
Afficher la direction:	TOUS
Alimentation:	1.8
Luminance (CD / M2):	680 (typ.)
Température de fonctionnement (° C):	-20 ~ + 70
Température de stockage (° C):	-30 ~ + 80

Interface:

PIN N °	Symbole	E / S	Description
1-2	Vleda	P	Alimentation pour le rétroéclairage LED (anode).
3-4	Vledk	P	PUISSANCE POUR LE DU BREALLIGHT LED (Cathode).
5	GND	-	Sol.
6	Caroline du Nord	-	Pas de connexion.
7-8	VDD	P	Alimentation pour le circuit numérique.
9	GND	P	Sol.
10	Updn	I	Contrôle de balayage vers le haut ou vers le bas.
11	Shlr	I	Contrôle de séquence droite ou gauche de la source.
12	GND	P	Sol.
13	RÉINITIALISER	I	PIN de réinitialisation globale.
14	Stbyb	I	Mode de veille.
15	GND	P	Sol.
16	MIPI_TDP0	I	Entrée de données MLPI.
17	MIPI_TDN0	I	Entrée de données MIPL.
18	GND	P	Sol.
19	MIPI_TDP1	I	Entrée de données MIPL.
20	MIPI_TDN1	I	Entrée de données MIPL.
21	GND	P	Sol.
22	MIPI_TCP	I	Entrée d'horloge MIPL.
23	MIPI_TCN	I	Entrée d'horloge MIPL.
24	GND	I	Sol.
25	MIPI_TDP2	I	Entrée de données MIPL.
26	Mipi_tdn2	I	Entrée de données MIPL.
27	GND	P	Sol.
28	MIPI_TDP3	I	Entrée de données MIPL.
29	MIPI_TDN3	I	Entrée de données MIPL.
30	GND	P	Sol.
31-33	Caroline du Nord	-	Pas de connexion.
34	GND	P	Sol.
35	Vdd_ctp	I	2.8-3.6 V Alimentation, Connectez 1UF X5R Céramique Condensateur à la terre.
36	Int_ctp	I	Interrompre le signal / prend en charge le type de drain ouvert de sortie
37	Scl_ctp	I	Entrée / sortie de l'horloge série 12C
38	Sda_ctp	I	Entrée / sortie de données série 12C
39	Reset_ctp	I	Tension d'alimentation pour le circuit numérique
40	GND_CTP	P	E-PAD doit être connecté au système GND Net.

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Typ.	Max.	Unité
Tension vers l'avant	VF	10.8	12.4	14.0	V
Foward Cuttent	SI	-	160	-	mame
Consommation d'énergie de rétroéclairage	Wbl	-	1.984	-	W
Mené à vie	-	30000	-	-	HRS

Personnalisation

Ctp

Structure: GG, GFF, taille: 1,8 * ~ 55 ', touchez avec l'eau / eau salée / sueur, respectez les normes EMI / RFI, Linux / Windows / iOS et Android, Personnalisation sur la couverture: AG / AR / AF Rencontrez les normes IK , Solution multi-touch, véritable contact avec le geste et le rejet de palmier, le doigt / gant et l'entrée du stylo passive

Conseil d'administration

Nous pouvons fournir des accessoires complets, y compris la carte de rétroéclairage, la carte de publicité et les ensembles de fils.

Application

Avec la demande de projets personnalisés qui augmentent tous les jours, le marché du type BAR TFT augmente en conséquence. Et notre solution TFT de type bar peut être parfaitement utilisée dans de nombreuses applications comme l'industrie, l'automobile, le médical, l'appareil domestique et la maritime, etc.
