Is SPI suitable for responsive UI?

Yes. It supports stable refresh for icons, status UI, and lightweight graphics. It is not intended for video-level performance.

Is this module suitable for battery-powered designs?

Yes. The SPI interface and compact resolution help reduce system complexity and power consumption. Backlight current remains the primary power factor.

Can it be mounted in any orientation?

Yes. ALL viewing direction allows flexible mechanical installation without inversion issues.

Is the temperature range suitable for industrial use?

It supports -20°C to +70°C operating range, suitable for most indoor and light outdoor industrial environments.

Can touch integration or optical bonding be supported?

Yes. Custom touch panels, cover lens integration, and optical bonding services are available upon request.

Maison » Produits » Écrans TFT » Écrans industriels » Module d'écran LCD de 1,54 pouce Solution d'affichage haute performance

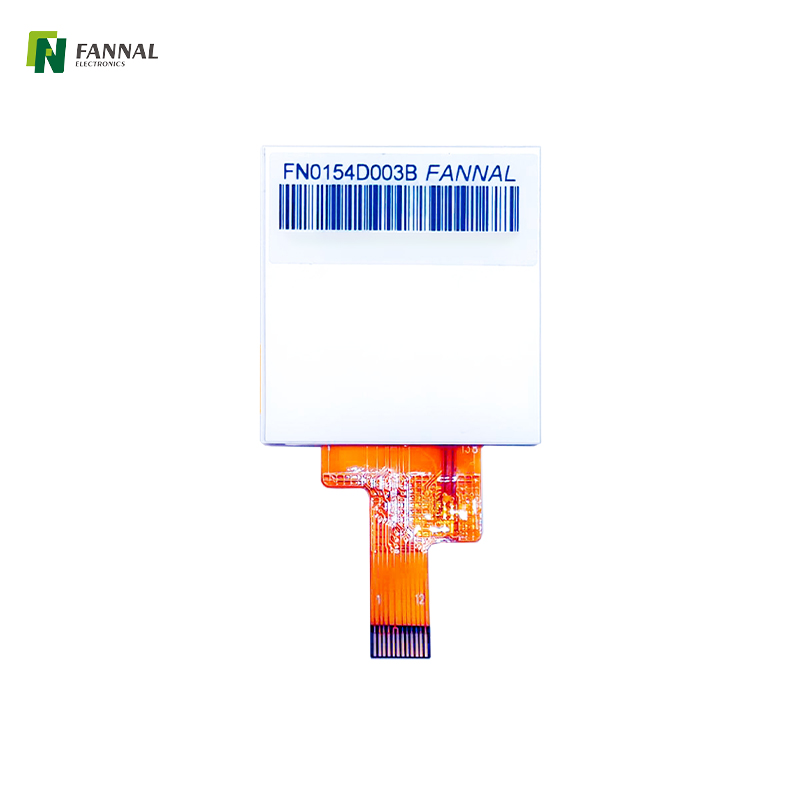

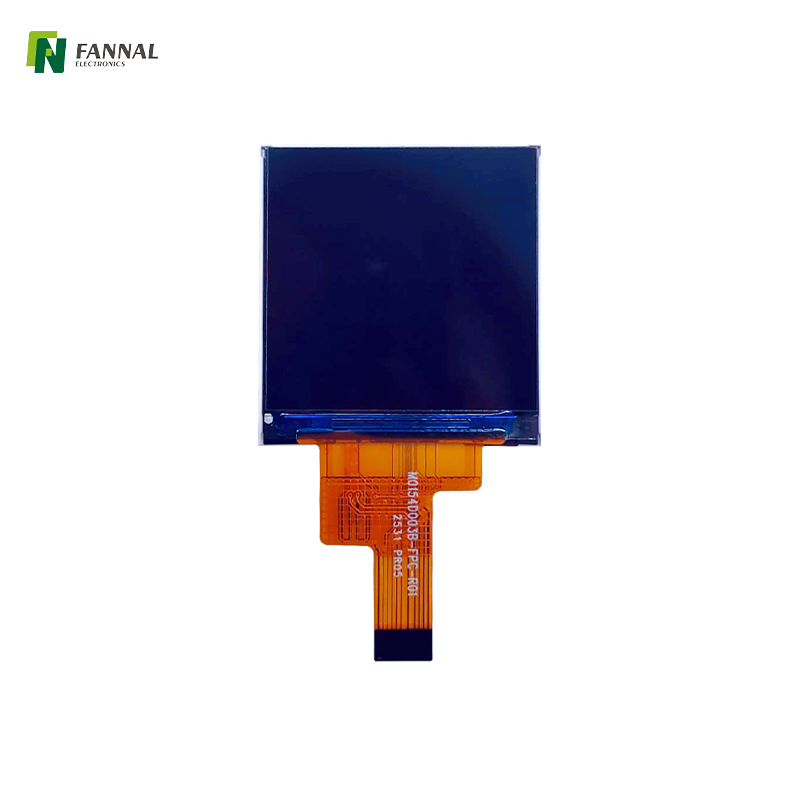

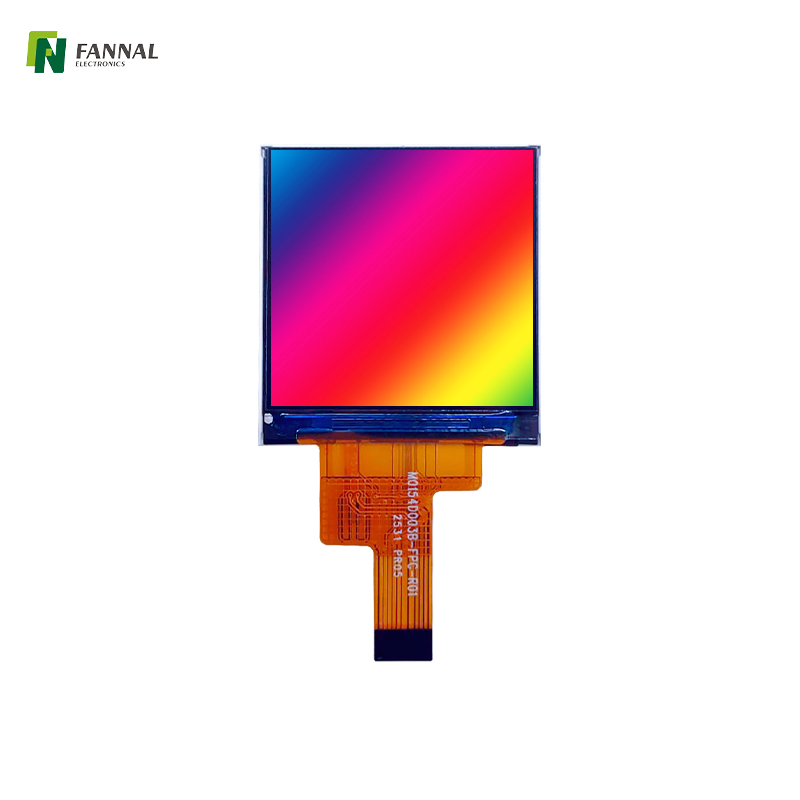

Module d'écran LCD de 1,54 pouce Solution d'affichage haute performance

Module d'affichage LCD 1,54 pouces Solution d'affichage haute performance | Petite taille

Modèle:
FN0154D003B
Taille (pouces):
1.54
Température de fonctionnement (℃):
-20 ~ 70
Température de stockage (℃):
-30 ~ 80
Résolution:
240 × 240
Direction:
TOUS
Interface:
Spice
Luminosité (CD / m²):
450
Écran tactile:
Personnalisable

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

Affichage TFT de 1,54 pouce Affichages TFT industriels acheter un écran d'affichage

Caractéristiques du produit

Dessin et spécifications

Application de produit

Personnalisations

FAQ

详情页 IPS 工控

Transformez votre produit avec notre module d'affichage LCD avancé de 1,54 pouces

Vous recherchez une solution d’affichage de petite taille compacte et performante ? Notre module d'affichage LCD de 1,54 pouces est la solution idéale pour votre prochaine innovation. Conçu pour la précision et la clarté, c'est le choix ultime pour les professionnels qui exigent l'excellence. Que vous construisiez des appareils de pointe ou mettiez à niveau des systèmes existants, cet écran est performant sur tous les fronts.

Pourquoi choisir cela?

Performances éprouvées: Fait confiance par les fabricants de haut niveau dans toutes les industries.
Intégration facile: l'interface SPI assure une compatibilité transparente avec votre système.
Histoires de réussite des clients: 'Nous avons intégré ce module dans notre appareil, et les résultats étaient spectaculaires! La luminosité et la clarté ont dépassé nos attentes. ' - Client satisfait
Satisfaction garantie: soutenu par des tests de qualité rigoureux et une équipe de soutien dédiée.

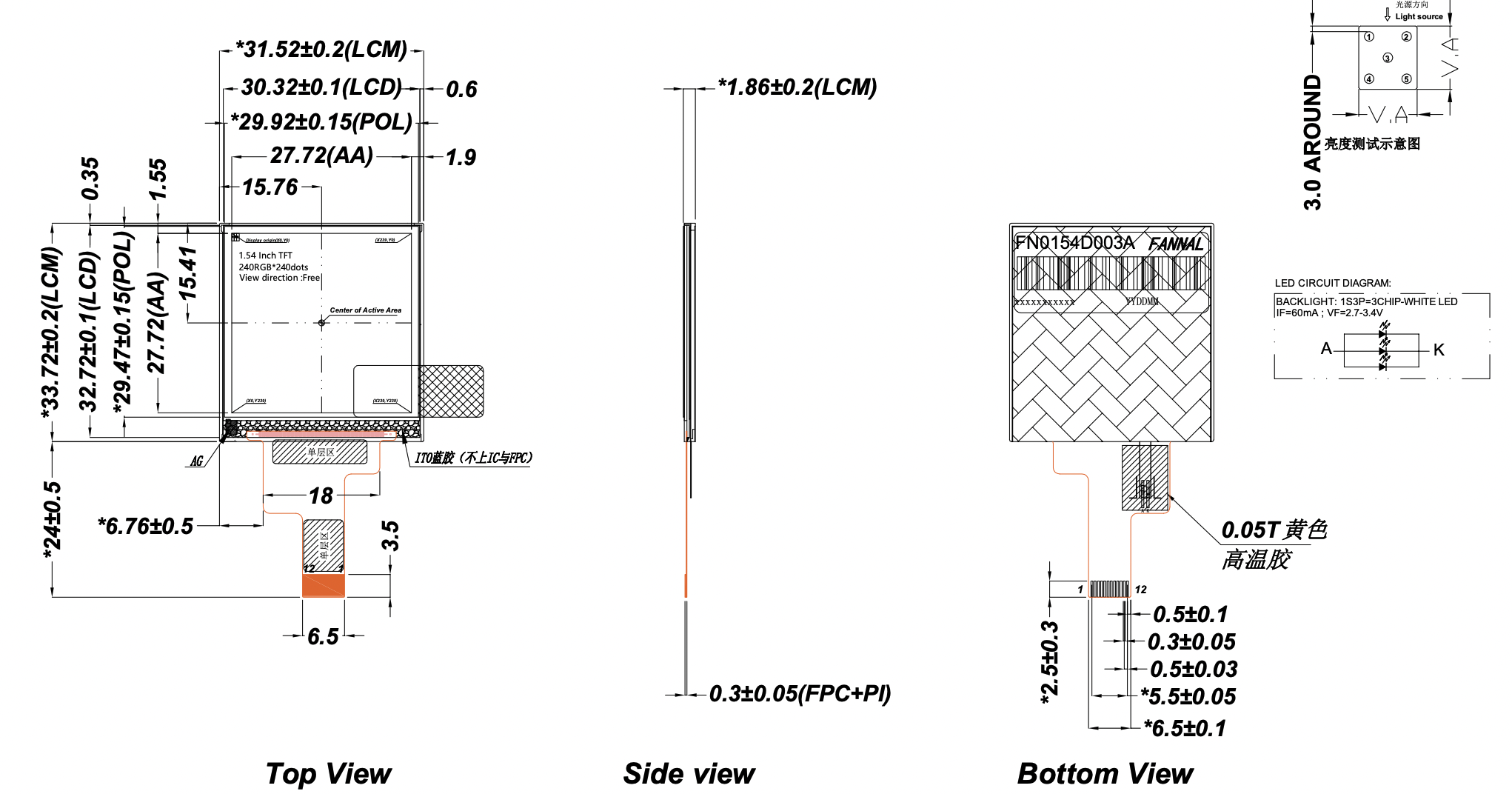

Dessin

Fn0154d003bd

Caractéristiques

Taille LCD (pouce):	1,54 (diagonale)
Résolution:	240 (h) × 240 (v)
Pitch Pixel:	0,1155x0.1155 (v)
Zone active (mm):	27,72 (h) × 27,72 (v)
Taille du module (mm):	31,52 (w) × 33,72 (h) × 1,86 (d)
Mode d'affichage (mm):	Normalement noir
Interface:	Spice
Afficher la direction:	TOUS
Luminance (CD / M2):	450 (typ.)
Température de fonctionnement (° C):	-20 ~ + 70
Température de stockage (° C):	-30 ~ + 80

Interface:

PIN N °	Symbole	E / S	Description

1	GND	P	Sol.

2	Ledk	P	Alimentation pour l'entrée de la cathode LED.

3	Leda	P	Alimentation pour l'entrée de l'anode LED.

4	VDD	P	Alimentation tension analogique.

5	GND	P	Sol.

6	GND	P	Sol.

7	D / c	I	Données ou signal de sélection de commandes.

8	CS	I	Signal de sélection des puces.

9	SCL	I	Signal d'entrée d'horloge pixel.

10	SDA	I	Signal d'entrée de données série.

11	RÉINITIALISER	I	Réinitialiser l'entrée du signal.

12	GND	P	Sol.

Caractéristiques électriques:

Paramètre	Symbole	Min.	Typ.	Max.	Unité

Tension d'alimentation	VDD	2.4	2.75	3.3	V

Courant d'alimentation	Idd	-	4	-	mame

Logique d'entrée haute tension	Vih	0,7 VDD	-	VDD	V

Logique d'entrée basse tension	Vil	GND	-	0,3VDD	V

Applications

Statut et contrôle industriels

Affichage auxiliaire pour modules de contrôle industriels
Visualisation des paramètres sur les contrôleurs embarqués
Indicateurs d'état pour les systèmes PLC/MCU
Panneaux d'interface de passerelle de capteur

Ces cas d'utilisation exploitent le format compact de 1,54' et l'interface SPI pour l'affichage intégré de l'état et des paramètres.

Appareils de test et de mesure portables

Écrans multimètres portables
Lectures de surveillance environnementale
Modules d'affichage pour enregistreur de données
Interfaces d'instruments de diagnostic portables

Une petite résolution carrée et une luminosité constante le rendent adapté aux interfaces utilisateur simples basées sur des chiffres et des icônes.

Terminaux de contrôle et IoT embarqués

Panneaux de contrôleur de machine intégrés
Affichages locaux de la passerelle IoT
Nœuds de contrôle intelligents avec interface utilisateur de base
Écrans de configuration compacts pour les nœuds d'automatisation

La connectivité SPI et la faible consommation facilitent l'intégration aux plates-formes de microcontrôleurs.

Interfaces d'accès et de bâtiment intelligentes

Écrans du système de contrôle d'accès
Indicateurs d'état de l'ascenseur
Interfaces de contrôleur CVC
Petits nœuds d'automatisation des bâtiments

La petite taille est idéale pour les écrans d'état compacts fixés au mur ou sur panneau.

Surveillance portable et appareils professionnels

Lecteurs de surveillance médicale portables
Écrans de configuration sur l'appareil pour les instruments de terrain
Écrans d'analyseur portatif
Écrans compacts de test de signaux ou de capteurs

Bien qu’il ne s’agisse pas d’écrans extérieurs à haute luminosité, cette petite taille fonctionne bien pour les équipements portables intérieurs.

Personnalisation

Pour répondre à divers besoins d'intégration, nous vous proposons une personnalisation étendue, notamment :

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d'interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m², idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d'image et des performances stables.

Écran tactile personnalisé

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu'à 65'

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du micrologiciel fournis par FANNAL (conception micrologicielle interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception EMC : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● Service de liaison optique personnalisé

Liaison optique	Gamme de tailles	Notes
OCA	Jusqu'à 15,6'	Deux lignes de production entièrement automatisées pour la fabrication de gros volumes
LOCA/ROC	Jusqu'à 32'	Excellent pour un contraste et une durabilité élevés
Silicone	Jusqu'à 32'	Idéal pour les applications industrielles robustes de grande taille

FAQ

1. SPI est-il adapté à une interface utilisateur réactive ?

Oui. Il prend en charge l"actualisation stable des icônes, de l"interface utilisateur d"état et des graphiques légers. Non destiné aux performances au niveau vidéo.

2. Ce module est-il adapté aux conceptions alimentées par batterie ?

Oui. L"interface SPI et la résolution compacte contribuent à réduire la complexité du système et la consommation d"énergie. Le courant de rétroéclairage reste le principal facteur de puissance.

3. Peut-il être monté dans n’importe quelle orientation ?

Oui. TOUTES les directions de visualisation permettent une disposition mécanique flexible sans problèmes d"inversion.

4. La plage de température est-elle de qualité industrielle ?

Il prend en charge une plage de fonctionnement de -20°C à +70°C, adaptée à la plupart des applications industrielles intérieures et extérieures légères.
