How does the IPS panel benefit multi-operator environments?

IPS technology provides consistent color and brightness across wide viewing angles, ensuring multiple users can read the display simultaneously without distortion or color shift.

Is this display suitable for continuous operation in lab instruments?

Yes. Designed for industrial-grade reliability, it maintains stable performance and readability under extended operational hours.

Can the display integrate with custom UI elements like icons, graphs, or status indicators?

Yes. Its resolution and interface support detailed graphics, making it ideal for control menus, numerical readouts, and graphical UI in embedded systems.

How does it handle cleaning or incidental exposure to lab environments?

The display can be combined with protective overlays or touch panels to resist minor spills and cleaning procedures typical in laboratory settings.

Is firmware or interface flexibility supported for embedded integration?

Yes. The RGB interface allows integration with various microcontrollers and embedded systems, supporting flexible firmware configurations and custom UI layouts.

Maison » Produits » Écrans TFT » Écrans industriels » Écran LCD 5.7 'TFT, résolution 640x480, affichage IPS avec un angle de visualisation large

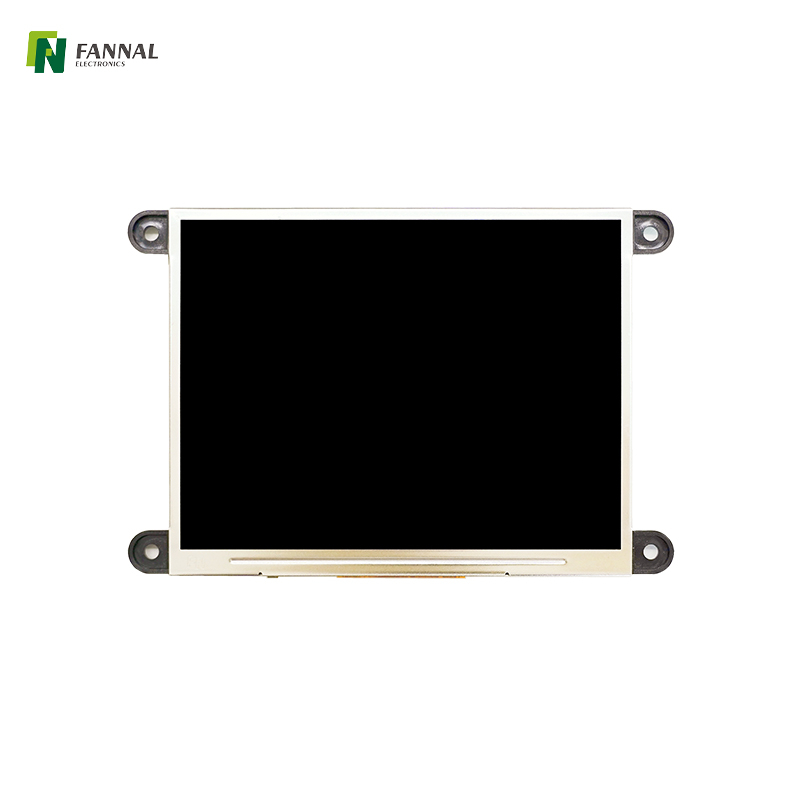

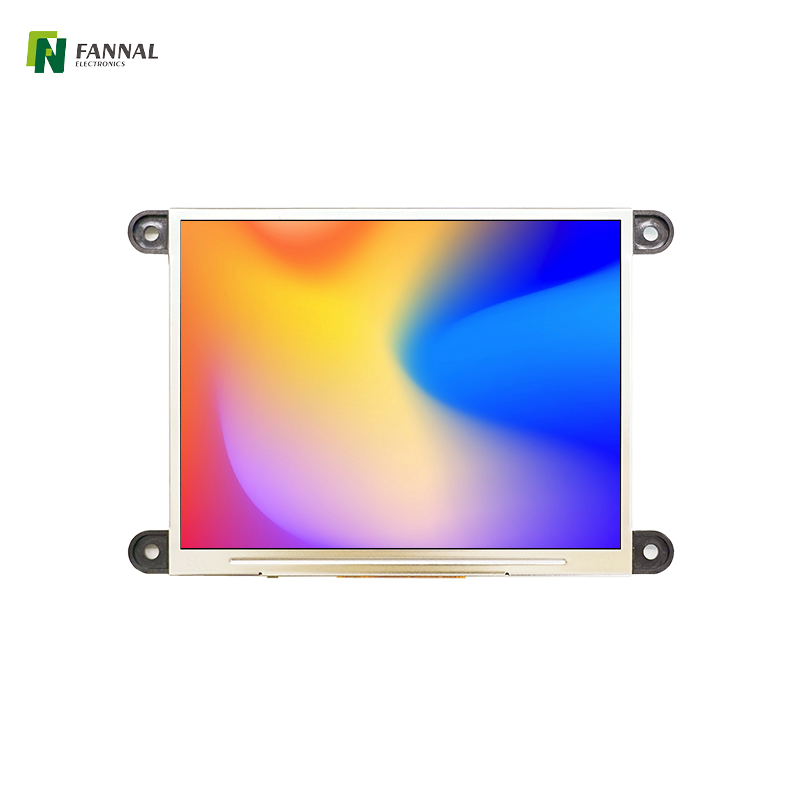

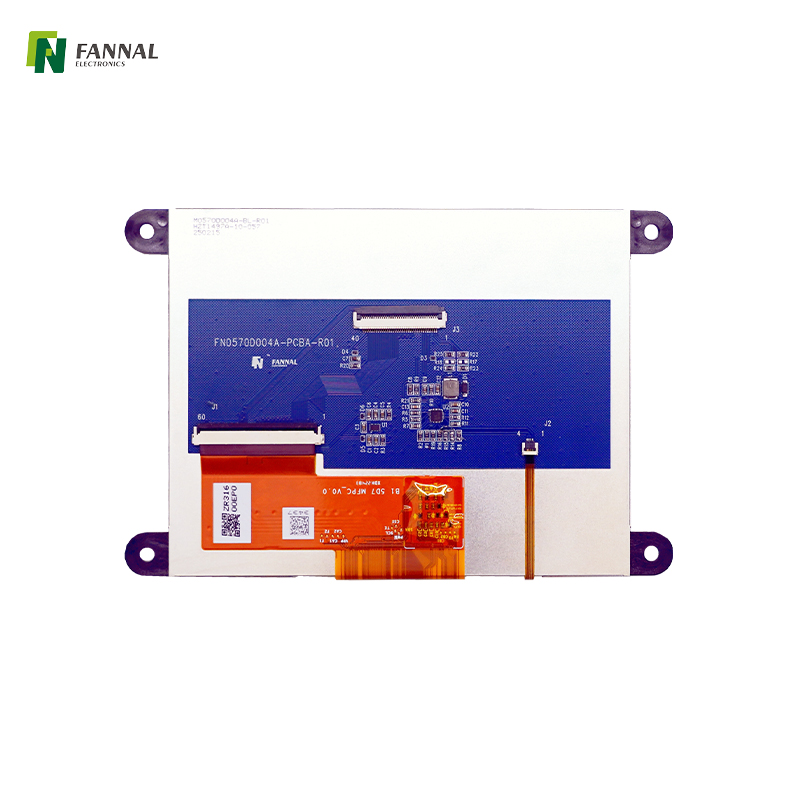

Écran LCD 5.7 'TFT, résolution 640x480, affichage IPS avec un angle de visualisation large

Modèle:
FN0570D004A
Taille (pouces):
5.7
Température de fonctionnement (℃):
-20 ~ 70
Température de stockage (℃):
-30 ~ 80
Résolution:
640x480
Direction:
TOUS
Interface:
RVB
Luminosité (CD / m²):
450
Écran tactile:
Personnalisable

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

Affichage TFT de 5,7 pouces Affichage LCD de 5,7 pouces Affichage TFT industriel de 5,7 pouces

Dessin et spécifications

Application de produit

Personnalisation

Étude de cas

FAQ

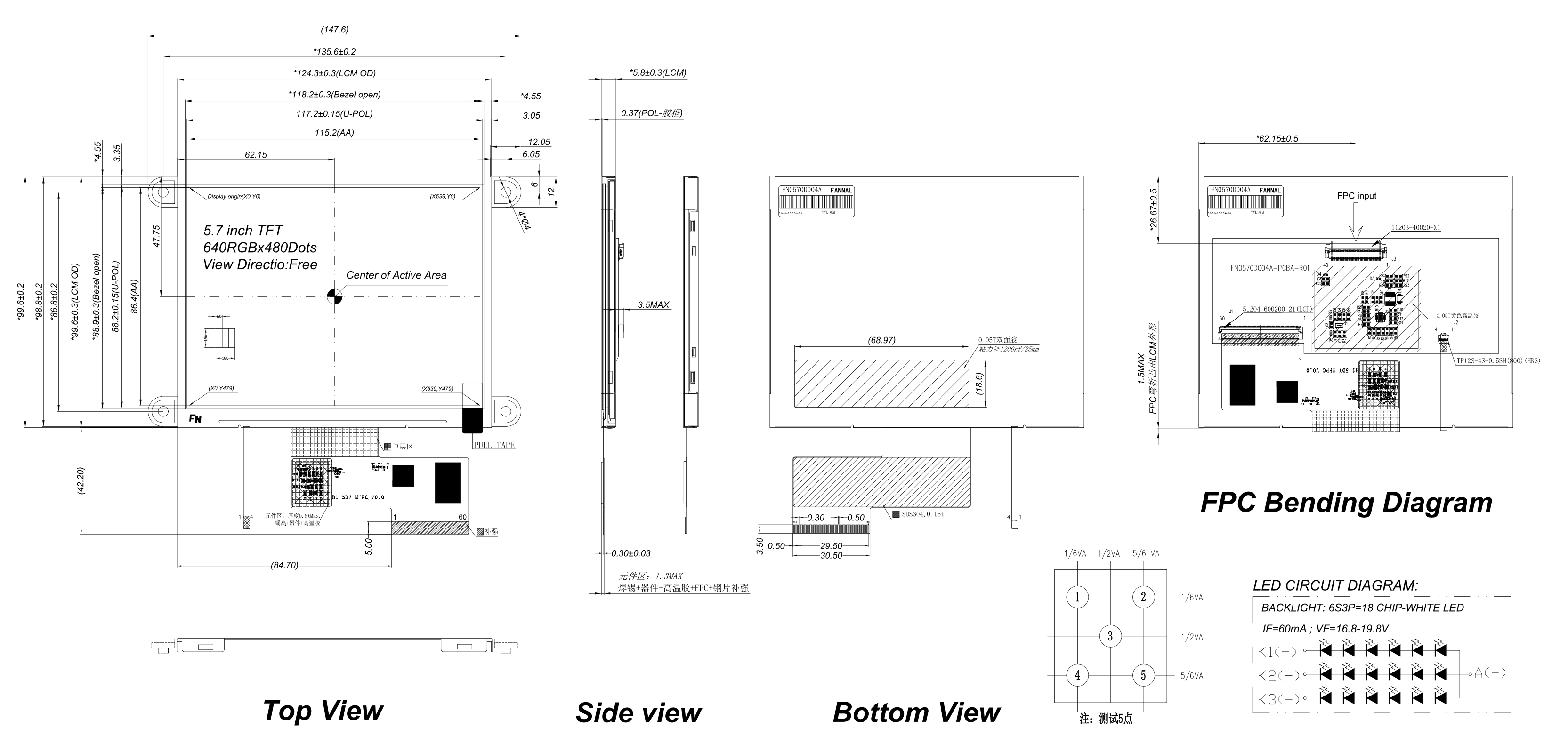

Dessin

Fn0570d004aspc

Caractéristiques

Spécifications générales:

Taille LCD (pouce):	5.7 (diagonale)
Résolution:	640 (h) × 480 (v)
Pitch Pixel:	0,18x0.18 (v)
Zone active (mm):	115,2 (h) × 86,4 (v)
Taille du module (mm):	147,6 (w) × 100 (h) × 5,8 (d)
Mode d'affichage (mm):	Normalement noir
Interface:	RVB
Arrangement des pixels:	Rayure de verticale RVB
Afficher la direction:	TOUS
Luminance (CD / M2):	450 (typ.)
Température de fonctionnement (° C):	-20 ~ + 70
Température de stockage (° C):	-30 ~ + 80

Interface:

PIN N °	Symbole	E / S	Description
1	Shlr	I	Sélection gauche / droite.
2	Updn	I	Sélection vers le haut / vers le bas.
3-4	GND	P	Sol.
5-6	VDD	P	Alimentation tension analogique.
7	BL_ED	I	Signal d'activation LED.
8	PWM	I	Signal de commande de gradation PWM de converti LED.
9	De	I	Les données activent l'entrée du signal.
10	Vsync	I	Entrée de signal de synchronisation verticale.
11	Hsync	I	Entrée de signal de synchronisation de synchronisation horizontale.
12	DCLK	I	Signal d'entrée d'horloge pixel.
13	GND	P	Sol.
14-21	R0-R7	I	Entrée de données rouges.
22-29	G0-G7	I	Entrée de données vertes.
30-37	B0-B7	I	Entrée de données bleues.
38	RÉINITIALISER	I	Réinitialiser l'entrée du signal.
39	GND	P	Sol.
40	VCC	P	Alimentation tension analogique.

Caractéristiques électriques:

Paramètre

Symbole

Min.

Typ.

Max.

Unité

Tension d'alimentation

VDD

2.5

6.0

Iovcc

2.5

3.3

Courant d'alimentation

Idd

mame

Logique d'entrée haute tension

Vih

0,7iovcc

Iovcc

Logique d'entrée basse tension

Vil

0,3iovcc

Applications

Panneaux de contrôle industriels

IHM compactes pour les machines d'usine, les interfaces API et les systèmes de surveillance.
Les larges angles de vision IPS garantissent la visibilité depuis différentes positions de l'opérateur.

Transport

Instruments médicaux, analyseurs de laboratoire et appareils de diagnostic nécessitant des affichages clairs et précis.
L'interface RVB permet une intégration flexible dans des cartes intégrées personnalisées.

Appareils portables et portatifs

Testeurs, analyseurs et instruments de mesure portables.
La luminosité (450 nits) garantit la lisibilité dans des environnements intérieurs ou extérieurs faiblement éclairés.

Panneaux industriels

Contrôleurs embarqués, tableaux de bord ou panneaux d'infodivertissement pour véhicules industriels, chariots élévateurs ou machines agricoles.
La plage de températures de fonctionnement (-20 °C ~ +70 °C) prend en charge les environnements difficiles.

Petits écrans extérieurs ou kiosques

Terminaux compacts, distributeurs automatiques ou panneaux d'information nécessitant une luminosité moyenne et des angles de vision larges.

Automobile

Systèmes de paiement

d’instruments embarqués

Vélo électrique

De plein air

pour transports et véhicules

Équipement médical

Équipement de conditionnement physique

Usine d'ingénierie

Distributeur automatique

~!phoenix_varTXT20!~

~!phoenix_varTXT22!~

Personnalisation

Pour répondre à divers besoins d'intégration, nous vous proposons une personnalisation étendue, notamment :

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d'interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m², idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d'image et des performances stables.

Écran tactile personnalisé

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu'à 65'

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du micrologiciel fournis par FANNAL (conception micrologicielle interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception EMC : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● Service de liaison optique personnalisé

Liaison optique	Gamme de tailles	Notes
OCA	Jusqu'à 15,6'	Deux lignes de production entièrement automatisées pour la fabrication de gros volumes
LOCA/ROC	Jusqu'à 32'	Excellent pour un contraste et une durabilité élevés
Silicone	Jusqu'à 32'	Idéal pour les applications industrielles robustes de grande taille

Étude de cas

Présentation
Un fabricant de dispositifs médicaux avait besoin d'un écran compact et fiable pour ses analyseurs de laboratoire de nouvelle génération. L'objectif était de fournir aux opérateurs des lectures claires et précises tout en maintenant la durabilité et la visibilité dans diverses conditions d'éclairage.

Défis

Taille compacte : l'analyseur disposait d'un espace de panneau limité, nécessitant un écran qui s'adaptait à des dimensions restreintes sans sacrifier la lisibilité.
Lisibilité : les opérateurs avaient besoin d'une clarté constante pour les résultats numériques, les graphiques et les indicateurs d'état, quel que soit l'angle de vue.
Fiabilité industrielle : l'écran devait résister à une utilisation fréquente dans des laboratoires avec des températures variables et une exposition possible à des produits de nettoyage ou à une humidité accidentelle.
Flexibilité de l'interface : l'intégration avec le contrôleur intégré de l'analyseur nécessitait une interface compatible et stable.

Solution
L' écran LCD TFT IPS 5,7' 640 × 480 a été sélectionné pour sa combinaison de fonctionnalités :

Grand angle de vision IPS : visibilité assurée depuis plusieurs positions d'opérateur, réduisant ainsi les erreurs causées par la visualisation hors axe.
Luminosité modérée (450 nits) : lisibilité claire sous un éclairage de laboratoire standard sans consommation d'énergie excessive.
Interface RVB : Intégration simplifiée dans le système de contrôle embarqué.
Plage de température industrielle (-20°C à +70°C) : prise en charge de performances constantes dans les opérations quotidiennes du laboratoire.

Résultats

Efficacité améliorée de l’opérateur : des affichages numériques clairs et une interface utilisateur graphique réduisent les erreurs de lecture et améliorent le flux de travail.
Performance fiable : aucun changement de luminosité ou de couleur observé après des mois d’utilisation continue.
Intégration flexible : le module compact a permis à la conception de l'analyseur de rester petite et ergonomique.

FAQ

1. Comment la dalle IPS profite-t-elle aux environnements multi-opérateurs ?

Réponse : La technologie IPS offre des couleurs et une luminosité constantes sur de larges angles de vision, garantissant que plusieurs utilisateurs peuvent lire l'écran simultanément sans distorsion ni changement de couleur.

2. Cet écran est-il adapté à un fonctionnement continu dans les instruments de laboratoire ?

Réponse : Oui. Conçu pour une fiabilité de niveau industriel, il maintient des performances et une lisibilité stables pendant des heures de fonctionnement prolongées.

3. L"écran peut-il s"intégrer à des éléments d"interface utilisateur personnalisés tels que des icônes, des graphiques ou des indicateurs d"état ?

Réponse : Oui. Sa résolution et son interface prennent en charge des graphiques détaillés, ce qui le rend idéal pour les menus de contrôle, les affichages numériques et l'interface utilisateur graphique des systèmes embarqués.

4. Comment gère-t-il le nettoyage ou l’exposition accidentelle aux environnements de laboratoire ?

Réponse : L'écran peut être combiné avec des revêtements de protection ou des écrans tactiles pour résister aux déversements mineurs et aux procédures de nettoyage typiques en laboratoire.

5. La flexibilité du micrologiciel ou de l"interface est-elle prise en charge pour l"intégration intégrée ?

Réponse : Oui. L'interface RVB permet l'intégration avec divers microcontrôleurs et systèmes embarqués, prenant en charge des configurations de micrologiciel flexibles et des dispositions d'interface utilisateur personnalisées.
