FN0784D002A
7.84
-20 ~ 70
-30 ~ 80
400x1280
1000
Personnalisable
LVDS
| Quantité: | |
|---|---|
Écran TFT 7,84 pouces, 400x1280, LVDS, écran LCD industriel, 1000cd/m²
Ce 7,84 pouces est développé avec un écran IPS haute résolution standard de 400x1280 et une interface LVDS. Avec cet écran TFT, les utilisateurs bénéficient d'un affichage haute résolution et dynamique qui s'intègre parfaitement à divers systèmes et garantit des performances durables. Qu'il s'agisse de prototypage, d'automatisation industrielle ou de kiosques commerciaux , cet écran est la solution parfaite pour répondre aux besoins du monde technologique d'aujourd'hui et de demain. Un écran TFT de type barre est un écran compact et polyvalent conçu pour diverses applications, notamment dans les environnements automobiles et industriels. Sa forme allongée permet une représentation visuelle claire des informations, telles que la vitesse, la température ou l'état du système. L'écran présente des couleurs vives et un contraste élevé, garantissant une excellente visibilité dans différentes conditions d'éclairage. Grâce aux capacités tactiles, les utilisateurs peuvent interagir directement avec l'écran pour des mises à jour et des ajustements en temps réel. Sa construction robuste garantit la durabilité, ce qui la rend adaptée aux environnements difficiles. Cette technologie améliore l'expérience utilisateur en fournissant des données essentielles en un coup d'œil, favorisant ainsi la sécurité et l'efficacité.
Caractéristiques |
 |
Cet de 7,84 pouces écran TFT de type barre présente un rapport hauteur/largeur ultra-large avec une résolution de 400 × 1 280, spécialement conçu pour les applications où des informations horizontales ou verticales doivent être affichées dans un format compact et allongé.
Construit avec un panneau LCD IPS , cet écran TFT de type barre offre des performances de couleurs constantes et une visibilité claire sous de larges angles de vision, garantissant que les informations restent lisibles même lorsqu'elles sont vues depuis des positions hors axe.
La résolution 400×1280 est bien adaptée pour afficher :
Indicateurs d'état
Menus et barres de navigation
Données défilantes ou informations segmentées
Cela rend l'écran TFT de type barre idéal pour les interfaces fonctionnelles axées sur l'information plutôt que pour le multimédia plein écran.
Avec une diagonale de 7,84 pouces et une structure en forme de barre, cet écran s'intègre facilement dans les systèmes embarqués restreints en espace , où les écrans standard 16:9 ou 4:3 ne sont pas pratiques.
Conçu pour les environnements industriels et commerciaux, cet écran TFT de type barre met l'accent sur des performances stables et une utilisation à long terme pour les équipements embarqués et les appareils professionnels.
Dessin |
|
Spécification |
|
Taille LCD (pouce): | 7,84 (Diagonale) |
Résolution: | 400(H)×1280(V) |
Pitch Pixel: | 0,1485(H)x0,1485(V) |
Zone active (mm): | 54,9(H)×190,08(V) |
Taille du module (mm): | 67,8 (L) x 206,18 (H) × 4,5 (P) |
Mode d'affichage (mm): | Normalement noir, transmissif |
Interface: | LVDS |
Arrangement des pixels: | Bande verticale RVB |
Afficher la direction: | TOUS |
Poids (g): | 95(Typ.) |
Luminance (CD / M2): | 1000 (typ.) |
Température de fonctionnement (° C): | -20 ~ + 70 |
Température de stockage (° C): | -30 ~ + 80 |
PIN N ° | Symbole | E / S | Description |
1 | Caroline du Nord | - | Pas de connexion. |
2-3 | VDD | P | Alimentation tension analogique. |
4 | Caroline du Nord | - | Pas de connexion. |
5 | RÉINITIALISER | I | Réinitialiser l'entrée du signal. |
6 | Stbyb | I | Réglage du mode veille. |
7 | GND | P | Sol. |
8 | RXIN0N | I | Signal différentiel LVDS négatif. |
9 | RXIN0P | I | LVDS Signal de données différentiel positif. |
10 | GND | P | Sol. |
11 | Rxin1n | I | Signal de données différentielle négatif LVDS. |
12 | Rxin1p | I | LVDS Signal de données différentiel positif. |
13 | GND | P | Sol. |
14 | Rxin2n | I | Signal de données différentielle négatif LVDS. |
15 | Rxin2p | I | LVDS Signal de données différentiel positif. |
| 16 | GND | P | Sol. |
| 17 | Rxclkn | I | Signal de données différentielle négatif LVDS. |
| 18 | Rxclkp | I | LVDS Signal de données différentiel positif. |
| 19 | GND | P | Sol. |
20 | Rxin3n | I | Signal de données différentielle négatif LVDS. |
21 | Rxin3p | I | LVDS Signal de données différentiel positif. |
22 | GND | P | Sol. |
23 | SDA | I | Entrée de données série en mode SPI. |
24 | SCL | I | Entrée d'horloge série en mode SPI. |
25 | GND | P | Sol. |
26 | CS | I | Signal de puce série en mode SPI. |
27 | Caroline du Nord | - | Pas de connexion. |
| 28 | LVBIT | I | Sol. |
| 29 | Caroline du Nord | - | PUISSANCE POUR LE DU BREALLIGHT LED (Cathode). |
| 30 | GND | P | Pas de connexion. |
| 31 | Ledk | P | PUISSANCE POUR LE DU BREALLIGHT LED (Cathode). |
| 32-38 | Caroline du Nord | - | Pas de connexion. |
| 39-40 | Leda | P | Alimentation pour le rétroéclairage LED (anode). |
Paramètre | Symbole: | Min. | Typ. | Max. | Unité |
Tension actuelle | VF | 16.8 | 18.0 | 20.4 | V |
Consommation d'énergie de rétroéclairage | Wbl | - | 2.88 | - | W |

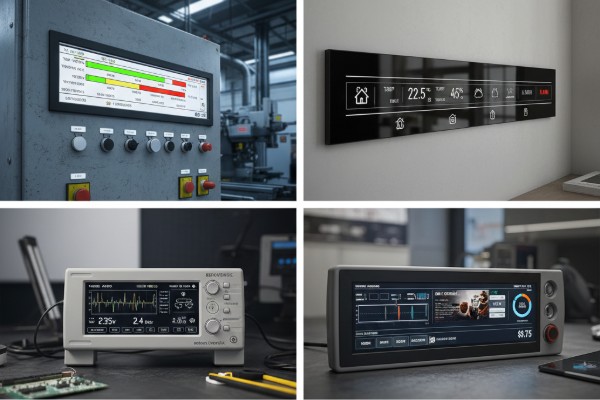

Application |
|
Pourquoi il convient :
Le format de type barre allongée est idéal pour afficher l'état en temps réel, les alarmes ou les indicateurs de fonctionnement sans occuper trop d'espace sur le panneau.
Cas d'utilisation typiques :
Barres d'état de l'équipement
Indicateurs de fonctionnement de la machine
Affichages auxiliaires sur panneaux de commande industriels
Pourquoi il convient :
L'écran TFT de type barre permet d'afficher clairement les informations clés, telles que l'état du mode, la température ou les notifications du système, dans des espaces d'installation étroits.
Cas d'utilisation typiques :
Barres de commande murales
Panneaux de contrôle pour maison intelligente
Interfaces d'automatisation du bâtiment
Pourquoi il convient :
La résolution verticale et la large disposition prennent en charge la présentation de données segmentées, ce qui rend l'écran TFT de type barre adapté aux lectures de mesures et aux outils de surveillance.
Cas d'utilisation typiques :
Instruments de test
Équipement de surveillance
Appareils de diagnostic
Pourquoi cela convient :
Les écrans TFT de type barre sont souvent utilisés comme écrans secondaires ou auxiliaires , complétant un écran principal en présentant des informations de navigation, de marque ou dynamiques.
Cas d'utilisation typiques :
Extensions d'interface utilisateur intégrées
Barrettes de contrôle pour terminaux
Panneaux d'information dans les équipements commerciaux
Pourquoi il convient :
Le facteur de forme non standard fait de cet écran TFT de type barre un choix judicieux pour les projets OEM personnalisés où la différenciation des produits et la flexibilité de la disposition sont requises.
Personnalisation |
|
Pour répondre à divers besoins d'intégration, nous vous proposons une personnalisation étendue, notamment :
• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)
• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP
• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m², idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.
• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.
• Conception optimisée pour une transmission d'image et des performances stables.
• Tailles disponibles : jusqu'à 65'
• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles
• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.
• Température de fonctionnement :
Qualité industrielle : –20°C ~ +70°C
Qualité automobile : –30°C ~ +85°
• Réglage tactile et optimisation du micrologiciel fournis par FANNAL (conception micrologicielle interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception EMC : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles
• Options matérielles :
Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion
Liaison optique | Gamme de tailles | Notes |
OCA | Jusqu'à 15,6' | Deux lignes de production entièrement automatisées pour la fabrication de gros volumes |
LOCA/ROC | Jusqu'à 32' | Excellent pour un contraste et une durabilité élevés |
Silicone | Jusqu'à 32' | Idéal pour les applications industrielles robustes de grande taille |
À propos de FANNAL |
|
FANNAL, fondée en 2011, est un spécialiste des solutions d'affichage tactile, fournissant des produits et des services techniques de haute qualité dans le monde entier. Nous concevons et fabriquons en interne des écrans personnalisés, des écrans tactiles PCAP et des liaisons optiques. Nos solutions sont destinées à des applications industrielles, extérieures, médicales, automobiles et autres.
Nous sommes une entreprise de haute technologie à croissance rapide soutenue financièrement par le SECO , leader européen des appareils électroniques et de l'informatique embarquée. Nous sommes certifiés ISO 9001, ISO 14001, ISO 45001, ISO 13485 et IATF 16949 . Nos produits sont conformes aux normes REACH et RoHS , avec des rapports de tests ou des déclarations disponibles sur demande.
Avec une qualité stable et un support technique, FANNAL aide les clients à rester compétitifs et à différencier leurs produits à l'échelle mondiale.
 | Bien expérimenté : 15 ans d'expérience dans la fabrication d'écrans TFT, d'écrans AMOLED, d'écrans tactiles, d'écrans tactiles capacitifs et de moniteurs tactiles. |
| Solution unique : processus interne complet pour l'écran tactile, l'affichage et la liaison optique |
| Service mondial : Italie, Allemagne, France, Espagne, Inde, Japon, Singapour et plus encore – assistance locale rapide. |
| Expérience solide : soutenu financièrement par SECO , l'un des principaux leaders européens des solutions intégrées et d'affichage. |
| Approvisionnement fiable : notre réseau de fournisseurs à long terme vous garantit une qualité constante et une livraison fiable, même pendant les saisons à forte demande. |
| Assurance qualité : certifié ISO 9001, ISO 14001, ISO 45001, ISO 13485 et IATF 16949 ; Conforme REACH et RoHS. |
Album |
|
FAQ |
|
Un écran TFT de type barre est un panneau LCD au format ultra-large, conçu pour afficher des informations dans un format long et étroit plutôt qu'un écran rectangulaire traditionnel.
Oui. Le panneau IPS offre des angles de vision larges et des performances de couleur stables, ce qui est important pour les applications industrielles et à vue partagée.
Oui. Les écrans TFT de type barre sont souvent sélectionnés pour les conceptions mécaniques personnalisées où les tailles d'affichage standard ne correspondent pas à la présentation du produit.
Oui. En tant que fabricant d'écrans industriels, FANNAL prend en charge la disponibilité à long terme pour les projets embarqués et OEM.
