Liaison optique Module LCD TFT 3,5 pouces 320*480 IPS

Dessin

Caractéristiques

Spécifications générales:

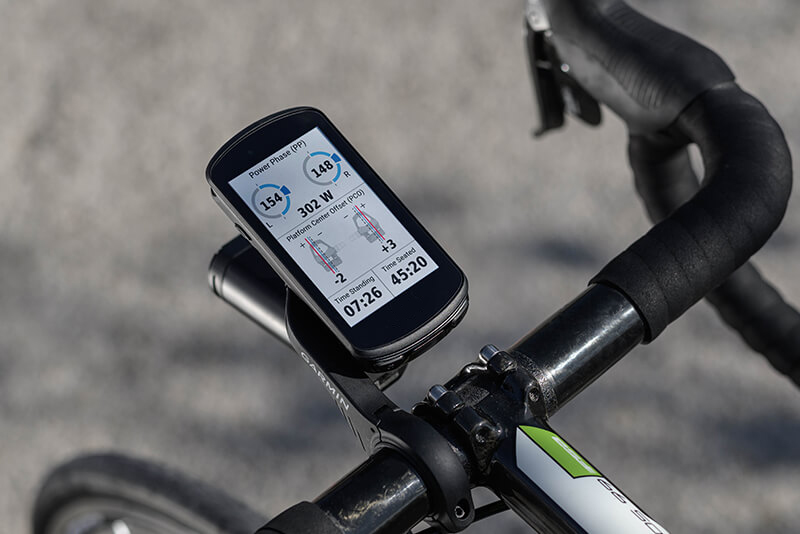

Application - Intégration du système d"affichage pour vélos électriques

Dans un récent projet de tableau de bord de vélo électrique , le client avait besoin d'un module d'affichage compact capable de maintenir une visibilité stable dans diverses conditions d'éclairage extérieur tout en simplifiant l'assemblage du système.

Les écrans traditionnels à air collé présentaient des reflets visibles à la lumière du jour, et la structure multicouche augmentait la complexité de l"alignement lors de l"installation.

FANNAL a fourni un module d'affichage TFT de 3,5 pouces avec liaison optique intégrée , réduisant les réflexions internes et améliorant le contraste. La structure collée a également éliminé l'espace d'air entre les couches, aidant à prévenir la formation de buée et améliorant la durabilité dans les environnements extérieurs.

Pour prendre en charge le système de contrôle du client, le module a été conçu avec une interface MCU + RVB , permettant une intégration simple avec la carte mère sans conversion de signal supplémentaire.

En conséquence, le client a obtenu :

• Lisibilité améliorée dans des conditions de conduite réelles

• Étapes d"assemblage réduites et problèmes d"alignement

• Performances à long terme plus stables en utilisation extérieure

Cette solution convient aux tableaux de bord de vélos électriques et aux interfaces de contrôle extérieures similaires , où la visibilité et l'efficacité de l'intégration du système sont essentielles.

Solutions de modules d"affichage pour vélos électriques personnalisées

Sélection d"affichage et de panneau

FANNAL prend en charge une personnalisation flexible de l"écran LCD TFT en fonction des exigences du projet, notamment :

• Gamme de tailles : 1,77" – 15,6"

• Partenaires du panel : BOE, Innolux, Tianma, JDI, Hannstar, CTC, TCL

• Technologies de dalle : IPS / TN / LTPS

• Options de température de fonctionnement :

  • Industriel : –20°C ~ +70°C

  • Automobile : –30°C ~ +85°C

Cela permet aux clients de passer du prototype à la production de masse avec un approvisionnement stable en panneaux.

Conception d"interface et FPC

Pour garantir une intégration transparente avec différents systèmes de contrôle de vélos électriques, FANNAL fournit :

• Forme, longueur et définition des broches FPC personnalisées

• Prise en charge des interfaces : SPI / MCU / RVB / MIPI / LVDS / eDP

• Conversion de signal pour différentes plates-formes hôtes

• Blindage EMI et optimisation des circuits pour une transmission stable du signal

Optimisation du rétroéclairage et de la luminosité

La luminosité et la consommation électrique peuvent être ajustées en fonction des besoins de l"application :

• Options de luminosité standard à élevée

• Luminosité maximale jusqu"à 3000 cd/m²

• Durée de vie du rétroéclairage jusqu"à 50 000 heures

• Options de structure : métal / plastique / hybride

Convient aux conceptions extérieures économes en énergie et à haute visibilité.

Intégration de l'écran tactile (en option)

FANNAL peut mettre à niveau le module vers une solution d"affichage entièrement tactile :

• Options de structure : G+G / G+F+F

• Multi-touch, contact avec des gants, support tactile étanche

• Prise en charge passive du stylet et des gestes

• Options de contrôleur : Microchip, EETI, ILITEK, FocalTech, GOODiX

• Réglage interne du micrologiciel pour la sensibilité et l"anti-interférence

Personnalisation de la lentille de couverture

Le verre de protection peut être personnalisé pour répondre aux exigences de conception industrielle et des vélos électriques :

• Matériau : Verre (0,55–10 mm), PMMA, PC

• Traitement CNC, façonnage 2,5D/3D, pliage à chaud

• Traitements de surfaces : AG/AR/AF

• Caractéristiques optionnelles : antimicrobien, anti-explosion

Solutions de liaison optique

FANNAL fournit plusieurs processus de liaison en fonction de la taille et de l"application :

Carte pilote et intégration du système

Pour un déploiement plus rapide, FANNAL prend également en charge :

• Interfaces de la carte pilote : RVB / HDMI / LVDS / VGA / DVI / Type-C

• Compatibilité avec les modules TFT personnalisés

• Conception de signal optimisée pour une transmission d"image stable

• Prise en charge de l"intégration complète du système d"affichage

FAQ – Module d"affichage TFT pour vélo électrique 3,5 "

1. Ce module peut-il être adapté à différentes cartes mères ou architectures système ?

Oui. FANNAL prend en charge l'adaptation de l'interface et l'optimisation du signal en fonction de la conception de la carte mère du client. Cela inclut la personnalisation FPC, l'ajustement de la définition des broches et la vérification de la compatibilité pour garantir une communication stable avec divers systèmes embarqués.

2. Quel est l’impact de la liaison optique sur la fiabilité à long terme en utilisation extérieure ?

La liaison optique élimine l'espace d'air entre les couches, ce qui aide à empêcher la condensation interne, la pénétration de poussière et le délaminage au fil du temps. Ceci est particulièrement important pour les vélos électriques et les appareils d'extérieur exposés à l'humidité et aux variations de température.

3. Quel support technique est fourni lors de l"intégration du produit ?

FANNAL fournit une assistance tout au long du processus de développement, y compris l'évaluation de la conception, la validation des prototypes et les conseils d'intégration , contribuant ainsi à réduire les risques lors de l'intégration du système et de la production de masse.

4. La structure mécanique peut-elle être personnalisée pour s"adapter à des conceptions de boîtiers spécifiques ?

Oui. Le module peut être ajusté en termes de dimensions de contour, de structure de montage et de conception de lentille de protection pour répondre aux différentes exigences du boîtier, garantissant une meilleure intégration mécanique et une meilleure efficacité d'assemblage.
