Fn1010d069a
10.1
-20 ~ 70
-30 ~ 80
1280x800
TOUS
LVDS
450
Personnalisable
| Quantité: | |
|---|---|

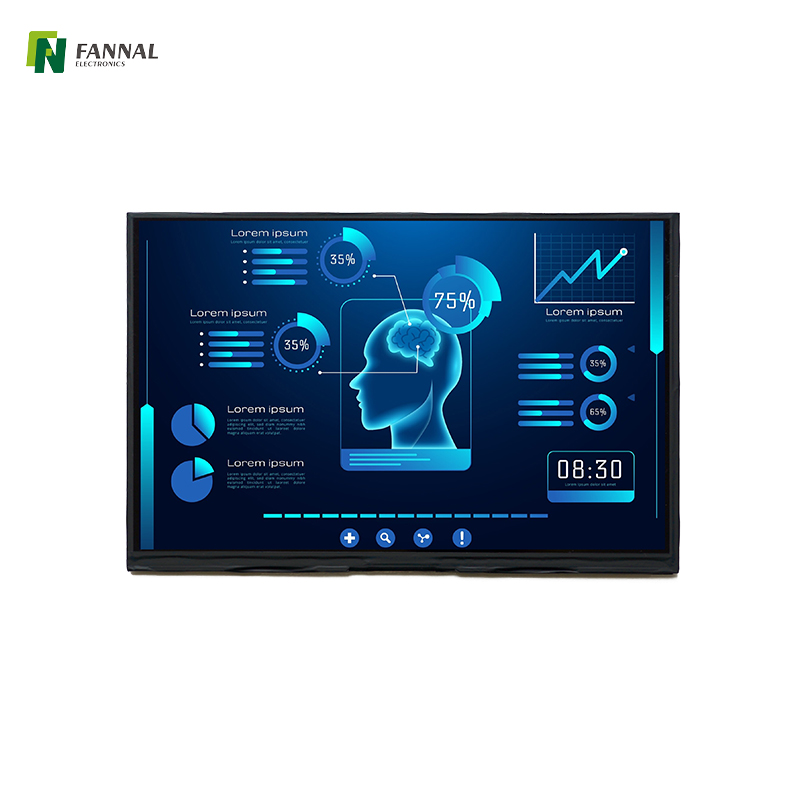

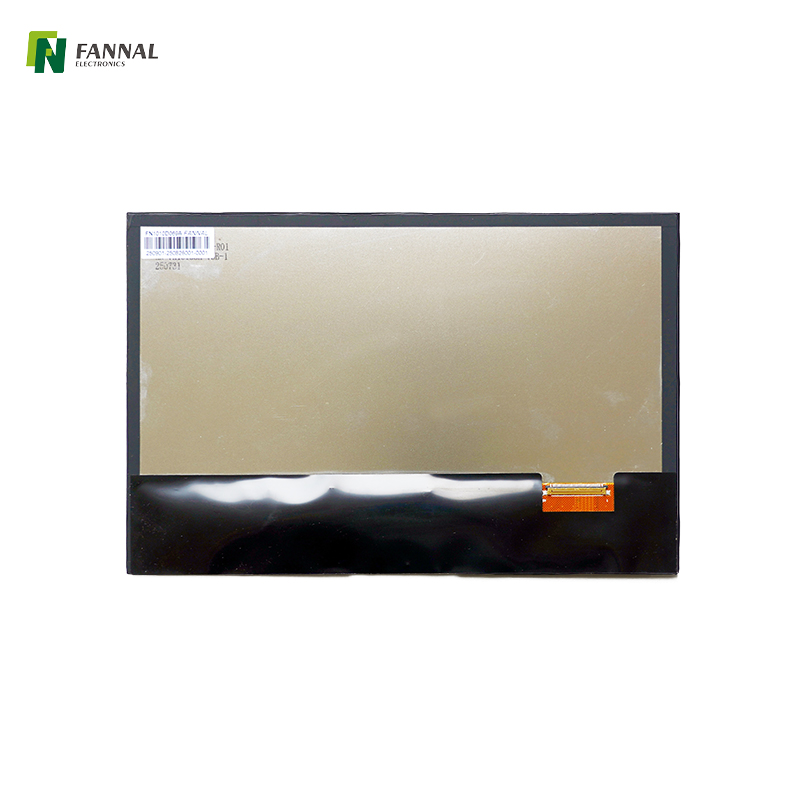

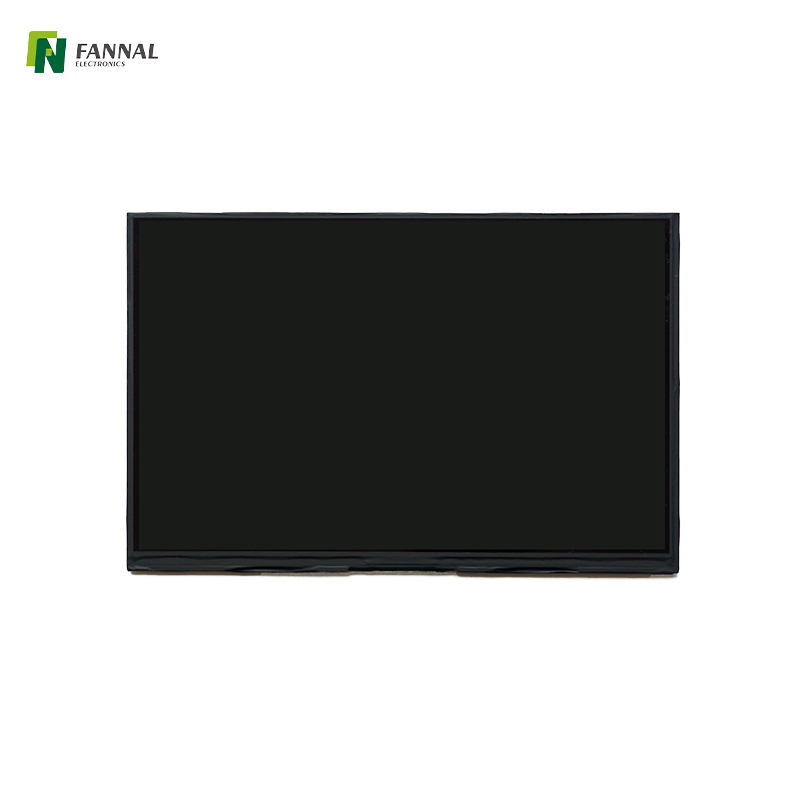

10.1 'Module d'affichage LCD TFT IPS 1280X800
Pourquoi choisir l'écran TFT de 10,1 pouces?
Panneau LCD IPS TFT de 10,1 pouces
Écran de 10,1 pouces de diagonale avec une résolution de 1 280 × 800 (WXGA) , offrant une qualité d'image nette et un rapport d'aspect de 16:10 adapté aux mises en page d'interface utilisateur modernes.
Grand angle de vision (technologie IPS)
Le panneau IPS garantit des angles de vision larges de 178° avec une reproduction cohérente des couleurs et un décalage de couleur minimal dans toutes les directions.
Performances de luminosité élevées
Luminosité typique de 450 cd/m² , offrant une bonne lisibilité dans les environnements intérieurs et semi-lumineux.
Plage de température industrielle
Conçu pour un fonctionnement stable dans des conditions difficiles avec une température de fonctionnement de -20°C à +70°C et une prise en charge prolongée de la température de stockage.
Interface LVDS pour une transmission fiable du signal
L'interface LVDS standard offre une transmission de données stable et à faible bruit, idéale pour les systèmes industriels et embarqués.
Faible consommation d'énergie
Alimenté par une tension logique de 3,3 V , optimisé pour les plates-formes embarquées et un fonctionnement continu à long terme.
Écran tactile en option
Peut être intégré à des écrans tactiles capacitifs ou résistifs sur demande, prenant en charge des solutions IHM personnalisées.
Obtenez l' affichage TFT de 10,1 pouces qui fait confiance aux professionnels du monde entier. Que ce soit pour l'équipement industriel, les écrans commerciaux ou les projets de pointe, cet écran offre les performances dont vous avez besoin.
Taille LCD (pouce): | 10.1 (diagonale) |
Résolution: | 1280 (h) × 800 (v) |

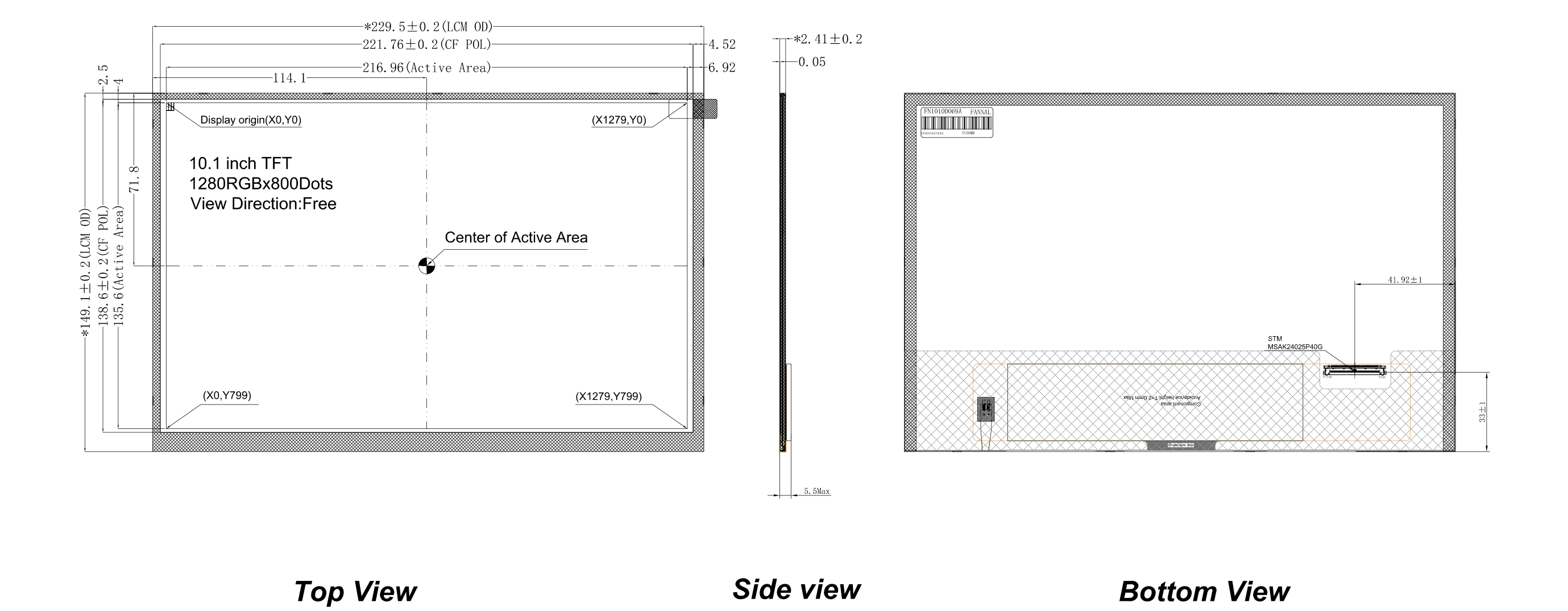

Zone active (mm): | 216,96 (h) × 135,6 (v) |
Taille du module (mm): | 229.5 (w) x149.1 (h) × 2,41 (d) |
Mode d'affichage (mm): | Normalement noir, transmissif |
Interface: | LVDS |
Afficher la direction: | TOUS |
Alimentation (v): | 3.3 |
Luminance (CD / M2): | 450 (typ.) |
Température de fonctionnement (° C): | -20 ~ + 70 |
Température de stockage (° C): | -30 ~ + 80 |
| ÉPINGLE | Symbole |
| 1 | Caroline du Nord |
| 2 | VDD |
| 3 | VDD |
| 4 | VDD |
| 5 | Caroline du Nord |
| 6 | GND |
| 7 | GND |
| 8 | Rxinon |
| 9 | Rxinop |
| 10 | GND |
| 11 | Rxin1n |
| 12 | Rxin1p |
| 13 | GND |
| 14 | Rxin2n |
| 15 | Rxin2p |
| 16 | GND |
| 17 | Rxclkn |
| 18 | Rxclkp |
| 19 | GND |
| 20 | Rxin3n |
| 21 | Rxin3p |
| 22 | GND |
| 23 | Caroline du Nord |
| 24 | Caroline du Nord |
| 25 | GND |
| 26 | Caroline du Nord |
| 27 | Caroline du Nord |
| 28 | GND |
| 29 | Caroline du Nord |
| 30 | Caroline du Nord |
| 31 | GND |
| 32 | GND |
| 33 | GND |
| 34 | Caroline du Nord |
| 35 | PWM LED |
| 36 | Caroline du Nord |
| 37 | Caroline du Nord |
| 38 | VLED 12V |
| 39 | VLED 12V |
| 40 | VLED 12V |
Ce module LCD IPS TFT de 10,1 pouces convient à une large gamme d'applications d'affichage professionnelles et industrielles, notamment :
Panneaux HMI industriels
Systèmes de contrôle, interfaces PLC et équipements d'automatisation industrielle.
Systèmes embarqués et projets SBC
Idéal pour les contrôleurs embarqués, les cartes de développement et les composants électroniques personnalisés nécessitant des écrans LVDS.
Terminaux de point de vente d'équipement d'affichage commercial
, kiosques d'information et machines en libre-service.
Appareils médicaux et de laboratoire
Équipement de diagnostic, systèmes de surveillance et interfaces de contrôle.
Transport et instrumentation
Écrans de véhicules, instruments de mesure et panneaux d'état du système.
Pour répondre à divers besoins d'intégration, nous vous proposons une personnalisation étendue, notamment :
• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)
• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP
• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m², idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.
• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.
• Conception optimisée pour une transmission d'image et des performances stables.
• Tailles disponibles : jusqu'à 65'
• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles
• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.
• Température de fonctionnement :
Qualité industrielle : –20°C ~ +70°C
Qualité automobile : –30°C ~ +85°
• Réglage tactile et optimisation du micrologiciel fournis par FANNAL (conception micrologicielle interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception EMC : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles
• Options matérielles :
Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion
Liaison optique | Gamme de tailles | Notes |
OCA | Jusqu'à 15,6' | Deux lignes de production entièrement automatisées pour la fabrication de gros volumes |
LOCA/ROC | Jusqu'à 32' | Excellent pour un contraste et une durabilité élevés |
Silicone | Jusqu'à 32' | Idéal pour les applications industrielles robustes de grande taille |
FANNAL, fondée en 2011, est un spécialiste des solutions d'affichage tactile, fournissant des produits et des services techniques de haute qualité dans le monde entier. Nous concevons et fabriquons en interne des écrans personnalisés, des écrans tactiles PCAP et des liaisons optiques. Nos solutions sont destinées à des applications industrielles, extérieures, médicales, automobiles et autres.
Nous sommes une entreprise de haute technologie à croissance rapide soutenue financièrement par le SECO , leader européen des appareils électroniques et de l'informatique embarquée. Nous sommes certifiés ISO 9001, ISO 14001, ISO 45001, ISO 13485 et IATF 16949 . Nos produits sont conformes aux normes REACH et RoHS , avec des rapports de tests ou des déclarations disponibles sur demande.
Avec une qualité stable et un support technique, FANNAL aide les clients à rester compétitifs et à différencier leurs produits à l'échelle mondiale.
 | Bien expérimenté : 15 ans d'expérience dans la fabrication d'écrans TFT, d'écrans AMOLED, d'écrans tactiles, d'écrans Tuch capacitifs et de moniteurs tactiles. |
| Solution unique : processus interne complet pour l'écran tactile, l'affichage et la liaison optique |
| Service mondial : Italie, Allemagne, France, Espagne, Inde, Japon, Singapour et plus encore – assistance locale rapide. |
| Expérience solide : soutenu financièrement par SECO , l'un des principaux leaders européens des solutions intégrées et d'affichage. |
| Approvisionnement fiable : notre réseau de fournisseurs à long terme vous garantit une qualité constante et une livraison fiable, même pendant les saisons à forte demande. |
| Assurance qualité : certifié ISO 9001, ISO 14001, ISO 45001, ISO 13485 et IATF 16949 ; Conforme REACH et RoHS. |
R :
Cet écran est un module LCD TFT nu avec interface LVDS , ce qui signifie qu'il ne peut pas être piloté directement par des signaux HDMI, VGA ou USB .
Vous aurez besoin de :
Une carte principale compatible LVDS , ou
Une carte contrôleur LCD séparée pour convertir HDMI/DVI en LVDS.
Il s’agit d’un point d’intégration courant où les projets échouent, il est donc essentiel de confirmer rapidement la compatibilité des signaux.
R :
Pas directement. Raspberry Pi produit du HDMI , tandis que ce module utilise LVDS. .
Pour l'utiliser avec des SBC, une carte contrôleur HDMI vers LVDS est requise.
Si vous développez un prototype ou un système d'évaluation, nous pouvons vous recommander ou fournir une solution de contrôleur adaptée.
R :
Oui. Le panneau est conçu pour une fiabilité de niveau industriel , prenant en charge :
Fonctionnement continu
Large plage de température (-20°C à +70°C)
Luminosité stable sur des cycles d'utilisation prolongés
Cela le rend adapté aux panneaux IHM, aux kiosques et aux systèmes de contrôle fonctionnant 24h/24 et 7j/7.
R :
Oui. Nous pouvons fournir cet écran sous la forme d'un module d'affichage tactile entièrement intégré , comprenant :
Toucher capacitif projeté (PCAP) ou résistif
Liaison optique
FPC personnalisé, lentille de protection et réglage du micrologiciel
Cela réduit la complexité des fournisseurs et accélère votre cycle de développement de produits.
