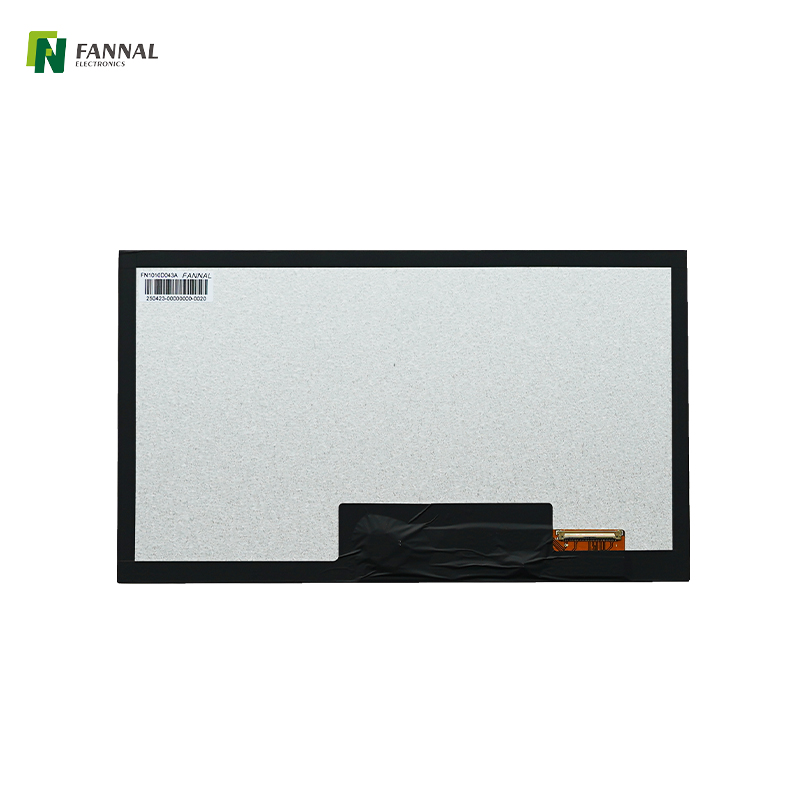

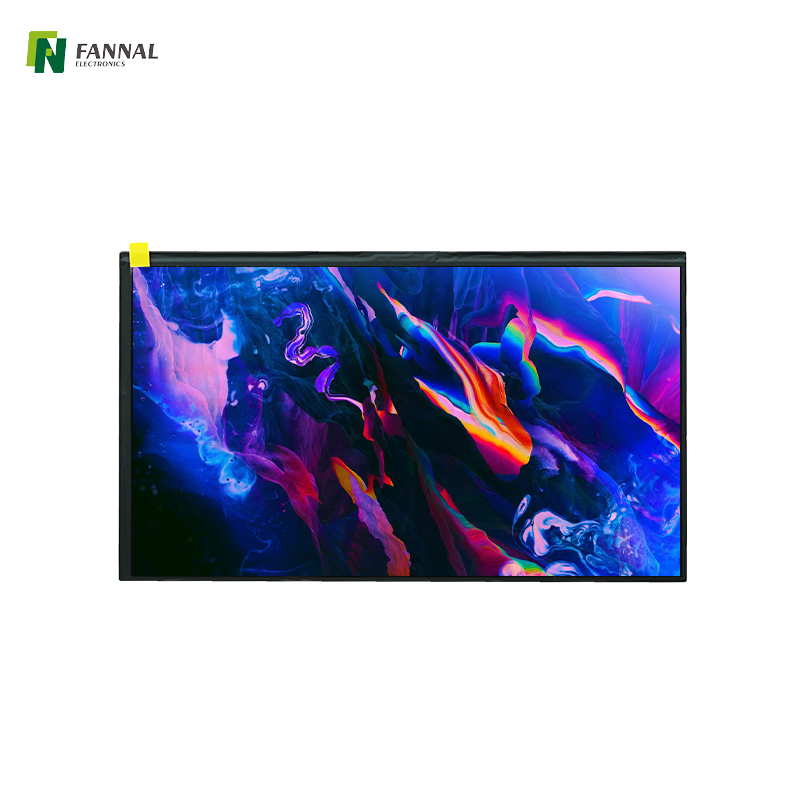

10.1 'TFT Affichage de l'interface LVDS pour les applications industrielles

Modèle:
FN1010D043B
Taille (pouces):
10.1
Température de fonctionnement (℃):
-20 ~ 70
Température de stockage (℃):
-30 ~ 80
Résolution:
1024x600
Direction:
TOUS
Luminosité (CD / m²):
300
Écran tactile:
Personnalisable
Interface:
LVDS

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

Affichage TFT de 10,1 pouces fournisseur d'affichage TFT Interface LVDS Affichage TFT à haute résolution de 10,1 pouces Affichage TFT industriel de 10,1 pouces acheter un écran d'affichage

Caractéristiques du produit

Dessin et spécifications

Application

Personnalisation

Pourquoi FANNAL ?

Caractéristiques clés

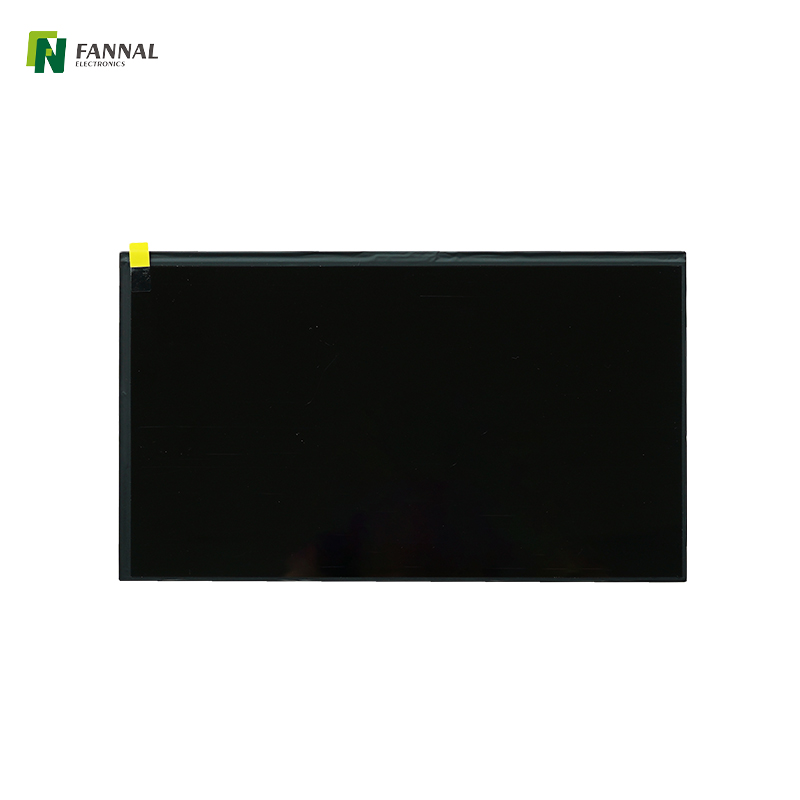

Écran TFT 10,1 pouces
1 024 × 600 Module compact de 10,1 pouces avec une résolution de 1 024 × 600 — équilibre la zone d'écran et la densité de pixels pour un texte, des graphiques et une interface utilisateur de contrôle lisibles dans des IHM compactes.
Interface LVDS pour une intégration stable
La signalisation LVDS standard offre une transmission de données robuste et à faible bruit pour les cartes mères industrielles, les contrôleurs intégrés et les ordinateurs monocarte.
Direction de visualisation large (ALL)
L'écran offre une qualité d'image constante sur de larges angles de vision afin que plusieurs opérateurs ou spectateurs hors angle voient des couleurs et un contraste stables.
Plage de température industrielle
Conçu pour fonctionner de -20 °C à +70 °C et stocker de -30 °C à +80 °C , adapté aux équipements industriels typiques et aux cabines intérieures de véhicules.
Luminosité standard (300 cd/m²)
300 cd/m² est optimisée pour les environnements intérieurs et à éclairage contrôlé : ateliers d'usine, salles de contrôle et tableaux de bord. (Pour les besoins de lisibilité en plein soleil, envisagez les options de mise à niveau du rétroéclairage.)
Intégration tactile Les options d'écran tactile disponibles
sont personnalisables : ajoutez un contact résistif/PCAP ou un verre de protection selon les exigences du projet pour une utilisation en IHM ou en kiosque.
Personnalisation et modules complémentaires
Prend en charge la liaison optique (OCA/OCR), le verre de protection, le réglage de la luminosité, les ajustements mécaniques des dimensions et l'intégration de pilotes personnalisés/carte AD.

Dessin de produits

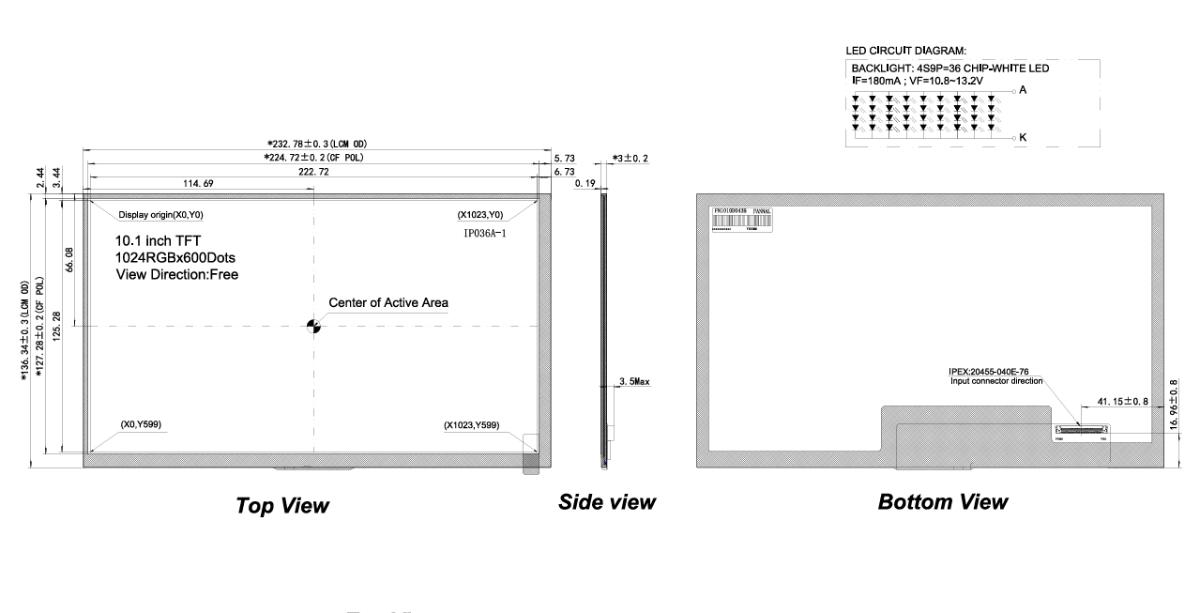

FN1010D043B Dessin

Caractéristiques

Spécifications générales

Paramètre	Spécification	Unité
Taille de l'écran LCD	10.1 (diagonale)	pouce
Nombre de pixels	1024 (h) × 600 (v)	pixels
Pas de pixels	0,2175(H)×0,2088(V)	mm
Zone active	222,72 (h) × 125.28 (v)	mm
Taille du module	232,78 (L) × 136,34 (H) × 3,0 (P)	mm
Mode d'affichage	Normalement noir, transmissif
Interface	LVDS
Voir la direction	TOUS	Horloge
Couleurs d'affichage	16,7 millions	couleurs
Alimentation	3.3	V
Consommation d'énergie	Écran LCD : 0,45 W typ. (@VDD=3,3 V) Rétroéclairage : 2,3 W typ. (@IF=180mA)	W
Poids	175(Typ.)	g
Luminance	300(Typ.)	cd/m2
Circuit intégré de pilote	HX8282+HX869

Interface:

PIN N °	Symbole	E / S	Description
1	Caroline du Nord	-	Pas de connexion.
45691	VDD	P	Alimentation tension analogique.
45753	Caroline du Nord	-	Pas de connexion.
7	GND	P	Sol.
8	RXIN0N	I	Signal de données différentielle négatif LVDS.
9	RXIN0P		LVDS Signal de données différentiel positif.
10	GND	P	Sol.
11	Rxin1n	I	Signal de données différentielle négatif LVDS.
12	Rxin1p	I	LVDS Signal de données différentiel positif.
13	GND	P	Sol.
14	Rxin2n	I	Signal de données différentielle négatif LVDS.
15	Rxin2p	I	LVDS Signal de données différentiel positif.
16	GND	P	Sol.
17	Rxclkn	I	Signal d'horloge négatif LVDS.
18	Rxclkp	I	Signal d'horloge positif LVDS.
19	GND	P	Sol.
20	Rxin3n	I	Signal de données différentielle négatif LVDS.
21	Rxin3p	I	LVDS Signal de données différentiel positif.
22	GND	P	Sol.
23-24	Caroline du Nord	-	Pas de connexion.
25	GND		Sol.
26-28	Caroline du Nord	-	Pas de connexion.
29	AVDD/NC	-	Pas de connexion.
30	GND	P	Sol.
31-32	Ledk	P	Alimentation pour l'entrée de la cathode LED.
33-34	Caroline du Nord	-	Pas de connexion.
35	VGL/NC	-	Pas de connexion.
36-37	Caroline du Nord	-	Pas de connexion.
38	VGL/NC	-	Pas de connexion.
39-40	Leda	P	Alimentation pour l'entrée de l'anode LED.

Caractéristiques électriques:

Paramètre	Symbole	Min.	Typ.	Max.	Unité
Tension d'alimentation	VDD	2.3	3.3	3.6	V
Courant d'alimentation	Idd	-	136	170	mame
Logique d'entrée haute tension	Vih	0,7 VDD	-	VDD	V
Logique d'entrée basse tension	Vil	0	-	0,3VDD	V

Application

1) IHM industrielles intérieures et panneaux de commande de machines,

Pourquoi cela convient : LVDS pour un signal robuste dans les environnements bruyants ; L'écran TFT 10,1' / 1024 × 600 offre suffisamment d'espace pour les commandes et les affichages d'état ; -20 ~ 70 °C convient aux conditions d'usine ; une visualisation large aide plusieurs opérateurs.
Exemples : panneau de commande PLC local, affichage de l'état de la ligne de production, console de commande de la machine.

2) Écrans d'instruments intégrés et équipement de test (intérieur

Pourquoi : Format compact + résolution lisible pour les affichages et les menus des instruments ; LVDS facilite l'intégration aux cartes hôtes intégrées ; 300 cd/m² sont suffisants pour les environnements de laboratoire/paillasse en intérieur.
Exemples : analyseurs portables (utilisation en intérieur), testeurs de paillasse, outils d'étalonnage portables.

3) Kiosques intérieurs et panneaux d'information (emplacements ombragés)

Pourquoi : 300 cd/m² est acceptable pour les placements intérieurs ou semi-extérieurs ombragés ; La visualisation IPS/wide préserve la visibilité pour plusieurs utilisateurs ; la personnalisation tactile permet des kiosques interactifs.
Exemples : bornes de billetterie intérieure, bornes d'information en magasin, panneaux d'enregistrement.

4) Écrans d'habitacle de véhicule (non exposés à la lumière du soleil)

Pourquoi : La température de fonctionnement et l'interface LVDS le rendent adapté à une utilisation à l'intérieur des véhicules où la lumière directe du soleil est limitée (par exemple, les suppléments du groupe d'instruments, les affichages d'informations sur les passagers).
Exemples : écrans de tableau de bord secondaires, contrôleur dans la cabine, console de véhicule électrique/utilitaire (intérieur).

5) Interfaces utilisateur médicales et de laboratoire (intérieures)

Pourquoi : Une visualisation large et des couleurs stables prennent en charge les interfaces utilisateur cliniques ; 300 cd/m² est approprié pour l'éclairage clinique intérieur ; les options de verre de couverture et de contact répondent aux besoins d’hygiène et d’interaction.

Exemples : panneau avant du dispositif de diagnostic, interface utilisateur de l'instrument de laboratoire, panneau de commande du poste d'infirmière.

affichage industriel

)

Affichage de kiosque

Affichage du véhicule

Affichage médical

Personnalisation

Pour répondre à divers besoins d'intégration, nous vous proposons une personnalisation étendue, notamment :
