Affichage TFT de 11,6 pouces Haute résolution 1920 * 1080 IPS LCD

Affichages LCD IPS TFT de 11,6 pouces

Modèle:
Fn1160d001a
Température de fonctionnement (℃):
-20 ~ 70
Température de stockage (℃):
-30 ~ 80
Résolution:
1920x1080
Direction:
TOUS
Interface:
EDP
Luminosité (CD / m²):
500
Écran tactile:
Personnalisable

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

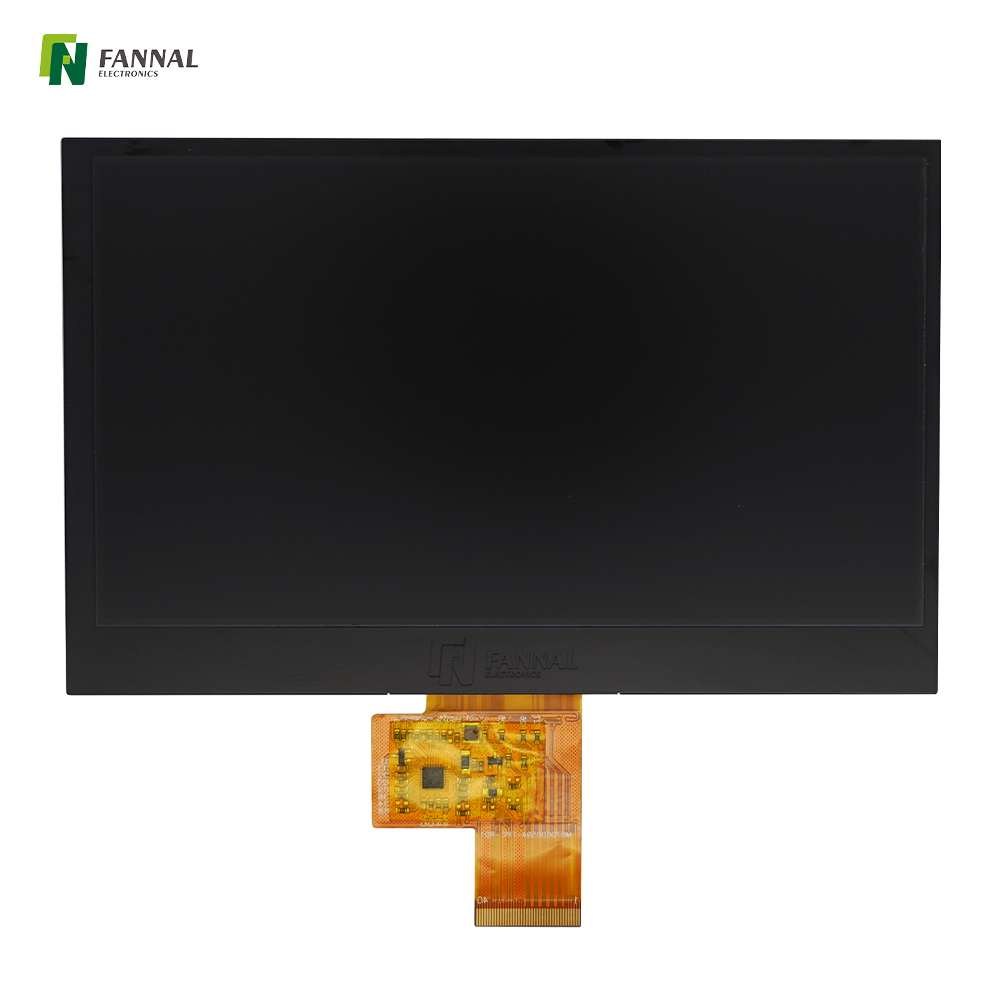

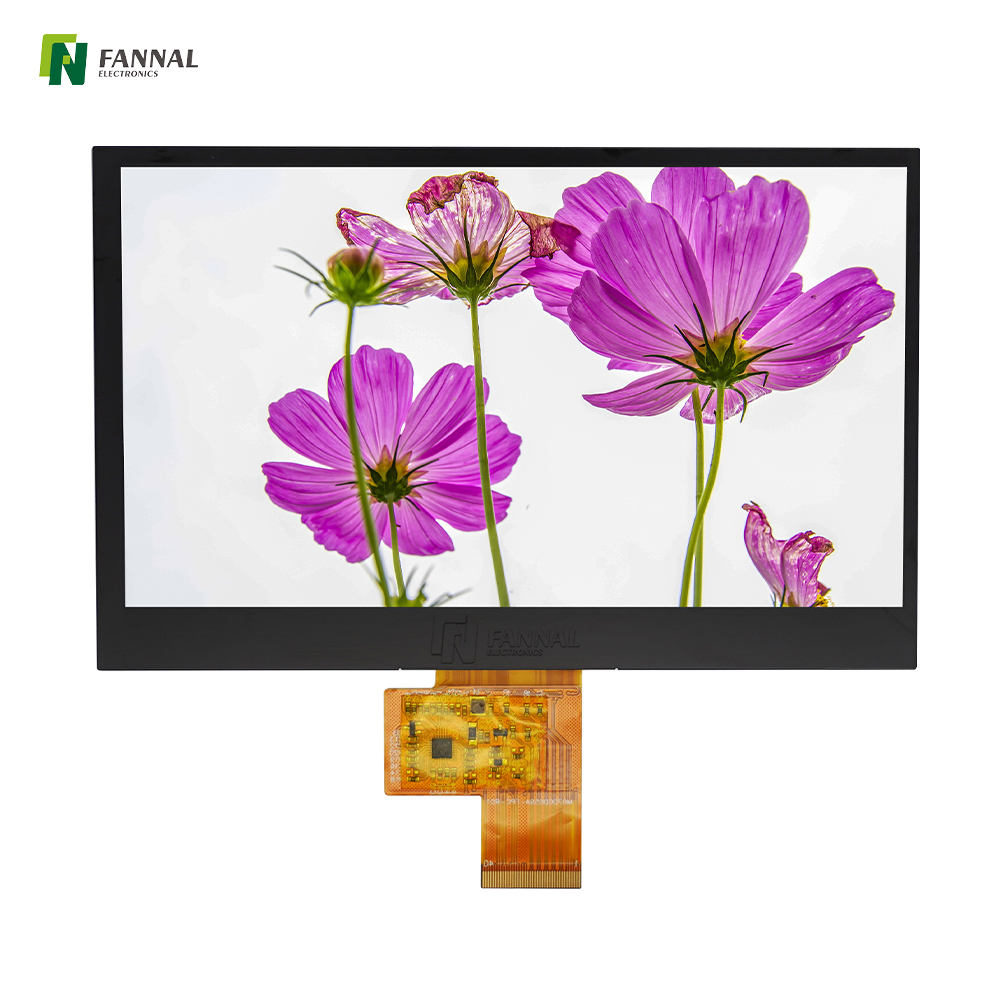

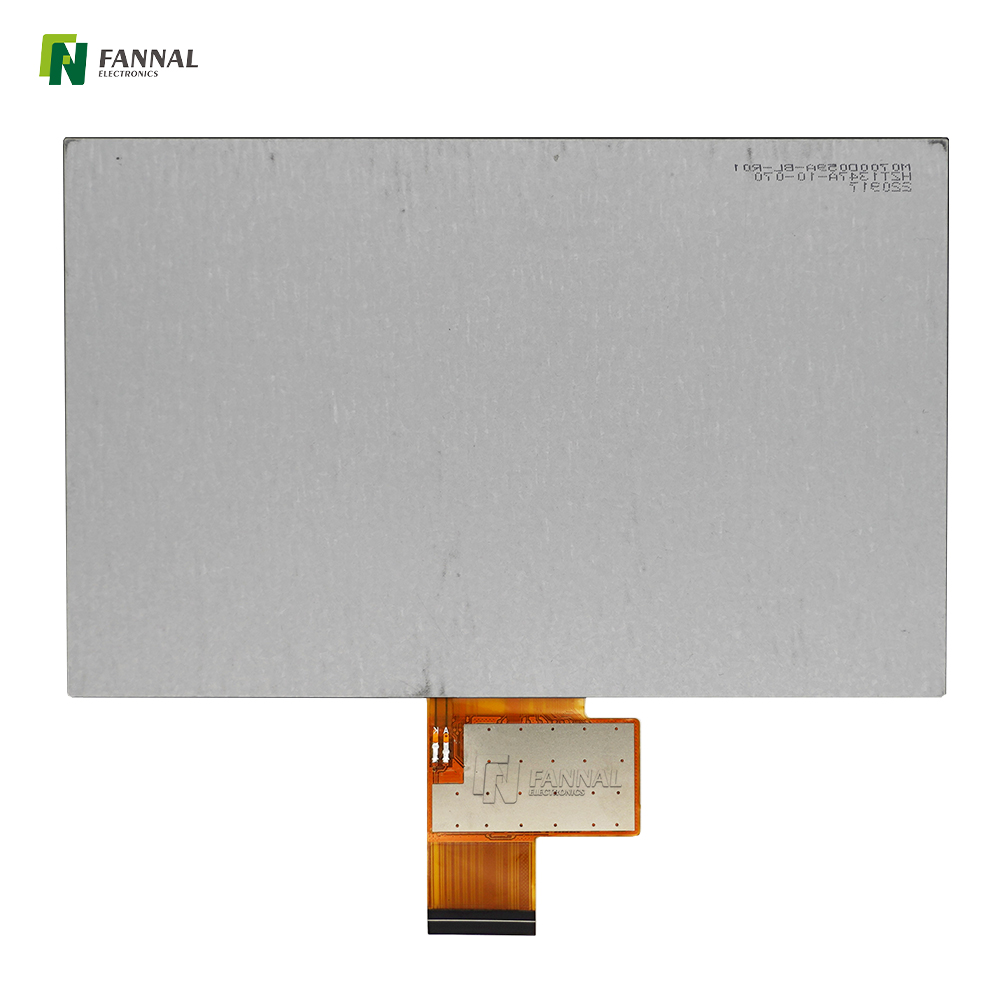

Affichage TFT de 11,6 pouces

Caractéristiques du produit

Dessin de produits

Spécification

Ajouter ONS

Application de produit

详情页 IPS 工控

Affichage TFT de 11,6 pouces, 1920x1080, LVDS, écran LCD industriel, 500cd / m²

Ce 11,6 pouces est développé avec un écran IPS haute résolution 1920x1080 standard et une interface LVDS. Cet écran TFT est conçu pour répondre aux exigences exigeantes des systèmes intégrés . Les développeurs travaillant avec Raspberry Pi, Arduino ou d'autres microcontrôleurs apprécieront la facilité d'intégration offerte par l'interface HDMI et la robustesse du panneau IPS. Que vous créiez un projet DIY, une solution IoT ou un prototype , cet affichage offre tout ce qui est nécessaire pour visualiser les données et fournir efficacement les commentaires des utilisateurs.

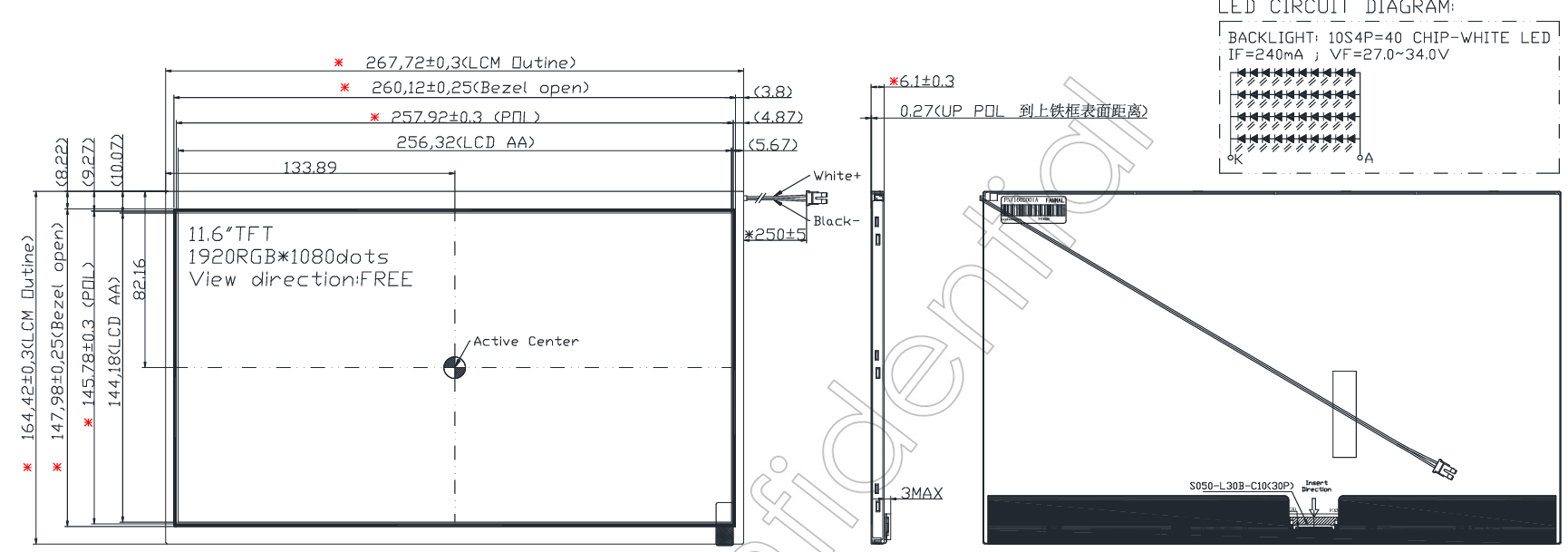

屏幕截图 2024-09-29 155310

Spécifications générales:

Taille LCD (pouce):	11.6 (diagonale)
Résolution:	1920 (h) × 1080 (v)
Pitch Pixel:	0,1335 (h) x0.1335 (v)
Zone active (mm):	256,32 (h) × 144,18 (v)
Taille du module (mm):	264.72 (w) x164.42 (h) × 6.1 (d)
Mode d'affichage (mm):	Normalement noir, transmissif
Interface:	LVDS
Arrangement des pixels:	Rayure de verticale RVB
Afficher la direction:	TOUS
Affichage des couleurs	16,7 m
Poids (g):	250 (typ.)
Luminance (CD / M2):	500 (typ.)
Température de fonctionnement (° C):	-20 ~ + 70
Température de stockage (° C):	-30 ~ + 80

Interface:

PIN N °	Symbole	E / S	Description
1	Chauve-souris	I	CABC-en.
2	GND	P	Sol.
3	Lane1-n	I	EDP RX Channel 1 négatif.
4	Lane1-p	I	EDP RX Channel 1 positif.
5	GND	P	Sol.
6	Lane0-n	I	EDP RX Channel 0 négatif.
7	Lane0-p	I	EDP RX Channel 0 positif.
8	GND	P	Sol.
9	AUX-CH-P	I	EDP AUX CH négatif.
10	AUX-CH-N	I	EDP AUX CH Positif.
11	GND	P	Sol.
12-13	LDC-VCC	I	3.3 V
14	Test LCD	I	Activer l'auto-test du panneau.
15-16	GND	P	Sol.
17	HPD	I	Plug de détection de la fiche chaude.
18-23	Caroline du Nord	-	Pas de connexion.
24	MSCL	-	Pour le débogage.
25	MSDA	-	Pour le débogage.
26-30	Caroline du Nord	-	Pas de connexion.

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Typ.	Max.	Unité
Tension de courant vers l'avant	VF	27.0	30.0	34.0	V
Courant vers l'avant	SI	-	240	-	mame

Ctp

Structure: GG, GFF, taille: 1,8 * ~ 55 ', touchez avec l'eau / eau salée / sueur, respectez les normes EMI / RFI, Linux / Windows / iOS et Android, Personnalisation sur la couverture: AG / AR / AF Rencontrez les normes IK , Solution multi-touch, véritable contact avec le geste et le rejet de palmier, le doigt / gant et l'entrée du stylo passive

Conseil d'administration

Nous pouvons fournir des accessoires complets, y compris la carte de rétroéclairage, la carte de publicité et les ensembles de fils.

Avec la demande de projets personnalisés qui augmentent tous les jours, le marché du type BAR TFT augmente en conséquence. Et notre solution TFT de type bar peut être parfaitement utilisée dans de nombreuses applications comme l'industrie, l'automobile, le médical, l'appareil domestique et la maritime, etc.
