Pourquoi mon écran tactile capacitif ne répond-il pas ? Problèmes courants et correctifs

Peu d’expériences utilisateur sont aussi instantanément frustrantes qu’un écran tactile capacitif qui ne répond plus. Vous appuyez, glissez et appuyez plus fort : rien ne se passe ou l'écran réagit avec un retard, des touches aléatoires ou des gestes manqués. Dans de nombreux projets que nous soutenons, la première hypothèse est « le panneau est défectueux ». Mais dans les produits du monde réel, les performances tactiles sont le résultat de tout un système : la pile de capteurs, le verre de protection, la méthode de liaison , le réglage du contrôleur, les paramètres du micrologiciel, la stratégie de mise à la terre et l'environnement de bruit électrique autour de l'appareil. Un changement dans l'un de ces facteurs, comme une coque de protection plus épaisse, de l'humidité sur la surface, un autre chargeur ou un nouveau boîtier métallique, peut transformer un écran tactile stable en un écran insensible.

De notre point de vue en tant que fournisseur de solutions d'affichage et tactiles , le dépannage devient beaucoup plus facile lorsque vous l'abordez comme une liste de contrôle : est-ce lié aux conditions de l'utilisateur, à l'environnement, à l'intégration du système ou réellement à une panne matérielle ?

Rappel rapide : Comment un écran tactile capacitif détecte le toucher

Un écran tactile capacitif détecte le toucher en mesurant les changements dans un champ électrique sur une grille de capteurs transparente. Votre doigt (ou un stylet conducteur) modifie la capacité locale et le contrôleur interprète ce changement comme un point de contact.

Parce qu"il repose sur de petits signaux électriques, un écran tactile capacitif peut ne plus répondre lorsque :

• Le signal tactile devient trop faible

• Le bruit devient trop fort

• Les seuils du contrôleur ne sont pas adaptés au cumul actuel

• La mise à la terre/référence du système est instable

Symptômes : « Ne répond pas » peut signifier différentes choses

Avant de réparer, définissez clairement le symptôme :

Comprendre quel comportement vous observez vous aide à choisir le bon test.

Causes courantes et solutions pratiques

Contamination de surface : huile, eau, poussière, film désinfectant

Un écran tactile capacitif peut mal interpréter les touches si une fine pellicule d"eau ou de résidus modifie le comportement électrique de la surface. Ceci est particulièrement fréquent dans les cuisines, à l’extérieur, dans les usines et dans les environnements médicaux où les nettoyages sont fréquents.

• Corrections​

• Éteignez et nettoyez avec un chiffon approprié sans danger pour l"écran

• Séchez complètement la surface (l’eau est un déclencheur fréquent)

• Évitez les nettoyants à résidus lourds qui laissent un film conducteur

• Si cela se produit souvent, envisagez des traitements de surface et un réglage du contrôleur pour des conditions humides.

Astuce : Si l"écran fonctionne normalement après séchage, vous avez probablement un problème de sensibilité à l"eau/au film, et non un capteur cassé.

Gants et « Toucher non conducteur »

De nombreux gants bloquent le changement de capacité nécessaire à la détection. Certains écrans souffrent également de peau sèche ou de conditions de faible conductivité.

• Correction​

• Testez d"abord avec le doigt nu pour confirmer que le toucher de base fonctionne

• Utilisez le mode gants (si le contrôleur/micrologiciel le prend en charge)

• Envisager un gant conducteur ou un stylet pour l"application

• Pour les produits industriels, spécifiez un réglage tactile qui prend en charge l'utilisation avec des gants dès le départ.

Protecteur d"écran, lentille de couverture plus épaisse ou superposition supplémentaire

L"ajout d"un verre plus épais, d"un film de confidentialité ou d"un revêtement robuste peut affaiblir le signal tactile et réduire la sensibilité, ce qui rend l"écran tactile insensible.

• Correctifs

• Retirez temporairement le protecteur et retestez

• Confirmer que l"épaisseur de la lentille de protection se situe dans la plage de conception

• Réglez les paramètres de sensibilité/seuil dans le contrôleur

• Envisagez une liaison optique ou une refonte de la pile pour des couvertures plus épaisses

Ce que nous voyons souvent : un produit fonctionne en prototype, puis devient peu fiable une fois que le client a ajouté une couche de protection supplémentaire en production.

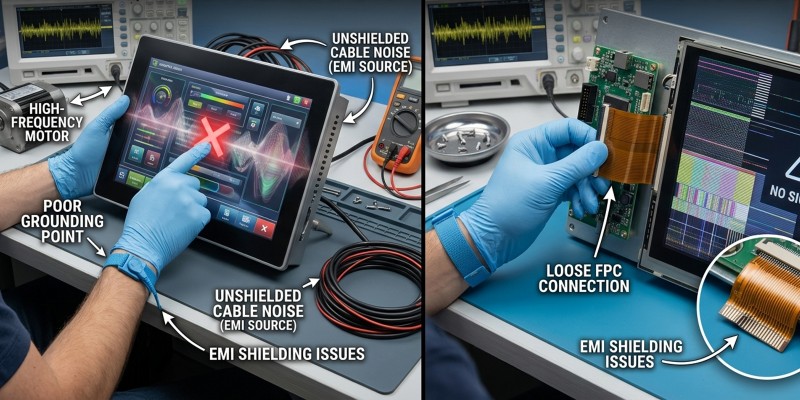

Bruit EMI provenant des chargeurs, des moteurs, des alimentations électriques ou des équipements à proximité

Le bruit électrique peut submerger les signaux tactiles. Il s’agit de l’une des principales causes de pannes sur le terrain dans les environnements industriels et de kiosques.

• Correctifs​

• Test sur batterie ou avec un autre chargeur

• Éloignez physiquement l"appareil des moteurs/relais et retestez

• Améliorer la stratégie de mise à la terre et de blindage

• Ajoutez des ferrites ou du filtrage sur les lignes électriques bruyantes

• Vérifiez le routage des câbles (le routage FPC tactile à proximité des lignes électriques peut poser problème)

Vérification rapide : si le toucher s"aggrave une fois branché, suspectez un bruit de chargeur ou de mise à la terre.

Mise à la terre et instabilité de référence

Le toucher capacitif nécessite une référence stable. Une mauvaise mise à la terre, des cadres métalliques flottants ou une connexion incohérente à la masse du châssis peuvent créer un comportement tactile insensible ou instable.

• Correction​

• Vérifier la continuité de la masse du châssis et la référence de terre stable (le cas échéant)

• Assurez-vous que les couches de blindage sont correctement connectées

• Évitez les cadres métalliques flottants qui transmettent le bruit au capteur

• Valider les chemins de mise à la terre ESD et les points de contact de l'assemblage

Problèmes de câbles flexibles et de connecteurs desserrés ou endommagés

Un connecteur légèrement desserré peut provoquer une défaillance tactile intermittente, en particulier en cas de vibration ou de cycle thermique.

• Corrections​

• Réinstallez le FPC/connecteur tactile

• Inspectez les broches pliées, la corrosion ou les plis des câbles.

• Vérifier si le câble est soumis à des contraintes mécaniques après le montage

• Confirmez que le loquet du connecteur est complètement fermé

Scénario de terrain courant : le toucher fonctionne après le redémarrage, puis échoue après un mouvement ou un changement de température.

Gel du micrologiciel, problèmes de pilote ou charge du système

Parfois, le matériel de l"écran tactile fonctionne correctement, mais le contrôleur ou le pilote du système d"exploitation cesse de signaler les événements tactiles.

• Correction​

• Redémarrez l"appareil et testez

• Mettre à jour le firmware/pilote si disponible

• Vérifiez les journaux système pour les erreurs de communication I2C/SPI

• Réduisez la charge du processeur et confirmez que le taux d’échantillonnage n’est pas limité

• Confirmer la configuration correcte du contrôleur tactile après les mises à jour du système d'exploitation

Conseil d"ingénierie : un contrôleur tactile qui partage le même bus avec des périphériques bruyants peut rencontrer des erreurs de communication sous charge.

Événements ESD et dommages latents

Les décharges électrostatiques peuvent endommager partiellement un contrôleur ou un capteur, provoquant des zones intermittentes ou mortes.

• Correction​

• Comparez les comportements avant/après les scénarios sujets aux décharges électrostatiques

• Inspectez les nouvelles touches fantômes ou les zones mortes

• Améliorer la protection ESD et la conception de la mise à la terre

• Remplacer le panneau/contrôleur pour confirmer le diagnostic

Contraintes mécaniques et déformation des panneaux

Des vis trop serrées, des boîtiers déformés ou une pression de montage inégale peuvent déformer la pile de capteurs. Ceci est plus courant avec les grands écrans et les cadres étroits.

• Correction​

• Desserrez légèrement les points de montage et retestez

• Vérifiez les points de pression le long des bords/coins

• Utiliser une conception de joint appropriée et des limites de compression de montage

• Envisagez un collage optique ou un renforcement mécanique pour les grandes tailles

Indice : Problèmes de toucher qui apparaissent après l"assemblage mais pas lorsque le panneau est testé à l"extérieur du boîtier.

Flux de travail de dépannage étape par étape

Si vous souhaitez un ordre pratique des opérations, utilisez cette séquence :

• Nettoyer et sécher la surface

• Test avec le doigt nu (exclure les gants/protecteurs)

• Retirez le protecteur/superposition d’écran et retestez

• Changer de source d"alimentation (batterie ou chargeur)

• Éloignez-vous des sources EMI et retestez

• Redémarrez et vérifiez les pilotes/micrologiciels

• Inspecter et réinstaller les connecteurs

• Vérifier la mise à la terre et le contact du châssis

• Vérifier la contrainte mécanique de montage

• Échangez les composants (panneau/contrôleur) pour confirmer la panne matérielle

Cette méthode permet de gagner du temps en éliminant d"abord les causes les plus courantes.

Prévention : conseils de conception et de spécifications pour un toucher plus fiable

Si vous développez un produit (et pas seulement en réparez un), la meilleure « solution » consiste à spécifier le système tactile pour des conditions réelles :

• Définir si les utilisateurs portent des gants

• Définir si de l"eau, des désinfectants ou de l"huile seront présents

• Spécifiez l"épaisseur prévue de la lentille de couverture et les éventuels films de protection.

• Planifiez la mise à la terre et le blindage dès le début

• Validez avec de vraies alimentations et de vraies sources EMI

• Test après assemblage complet, pas seulement en tant que panneau indépendant

Un écran tactile capacitif est un composant au niveau du système. Plus cela est traité tôt, moins il y a de surprises par la suite.

Réflexions finales

Lorsqu"un écran tactile capacitif ne répond plus, la cause n"est souvent pas un simple défaut : il s"agit généralement d"une inadéquation entre la sensibilité tactile et les conditions réelles comme l"humidité, les gants, les superpositions ajoutées, le bruit électrique ou le comportement de mise à la terre. L"approche la plus efficace est systématique : commencez par l"état de la surface et l"interaction de l"utilisateur, puis testez l"alimentation/les interférences électromagnétiques, puis inspectez les connexions et la mécanique, et ensuite seulement supposez une défaillance matérielle. Avec le bon ordre de dépannage, de nombreux cas d"« écran tactile mort » peuvent être résolus rapidement, et des correctifs à long terme peuvent être intégrés dans la conception et la configuration.

Sur www.fannaldisplay.com , nous travaillons avec des clients qui ont besoin de performances tactiles capacitives stables dans les applications d'affichage grand public, industrielles et embarquées. Si vous résolvez un problème tactile qui ne répond pas ou planifiez une nouvelle conception et souhaitez des conseils sur l'empilement tactile, le réglage du contrôleur ou l'amélioration de la fiabilité, n'hésitez pas à nous contacter et à partager les détails de votre application pour de meilleures recommandations.

FAQ

1) Pourquoi mon écran tactile capacitif ne répond-il pas uniquement lors du chargement ?

Cela indique souvent un bruit électrique ou des problèmes de mise à la terre provenant du chargeur ou de l"alimentation électrique. Un test avec un autre chargeur ou sur batterie peut aider à confirmer la cause.

2) L’humidité peut-elle empêcher un écran tactile capacitif de fonctionner ?

Oui. Les films d"eau ou les résidus de nettoyage peuvent interférer avec la détection capacitive et provoquer des touches manquées ou des touches fantômes. Nettoyer et sécher complètement l’écran est une solution courante.

3) Un protecteur d’écran rendra-t-il un écran tactile capacitif moins réactif ?

Ça peut. Des protecteurs plus épais ou des superpositions supplémentaires réduisent la force du signal tactile. Le retrait du protecteur pour tester et régler à nouveau la sensibilité peut résoudre le problème.

4) Comment savoir si mon écran tactile capacitif est physiquement endommagé ?

Les signes incluent des zones mortes persistantes, des fissures, un toucher qui échoue après une contrainte d"assemblage ou un comportement qui ne change pas après le nettoyage, les tests d"alimentation et les vérifications des connecteurs. Un test d"échange de composants peut confirmer les dommages matériels.
