Écran tactile industriel de 19,0 pouces (G+G, AG Glass)

Caractéristiques

Spécifications générales

Interface

Étude de cas d"application

Écran tactile industriel 19 " pour les environnements IHM difficiles

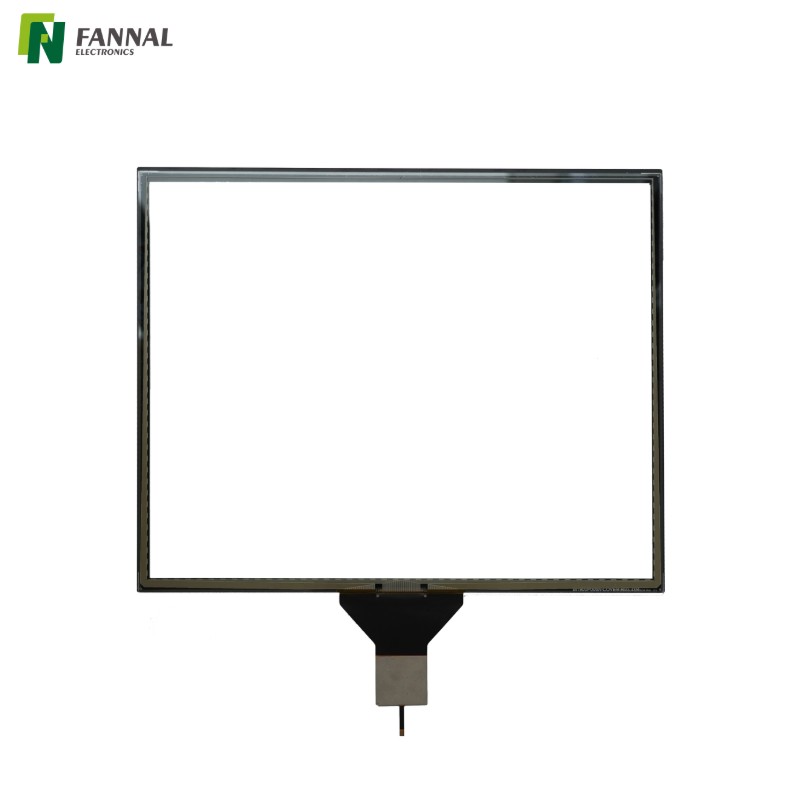

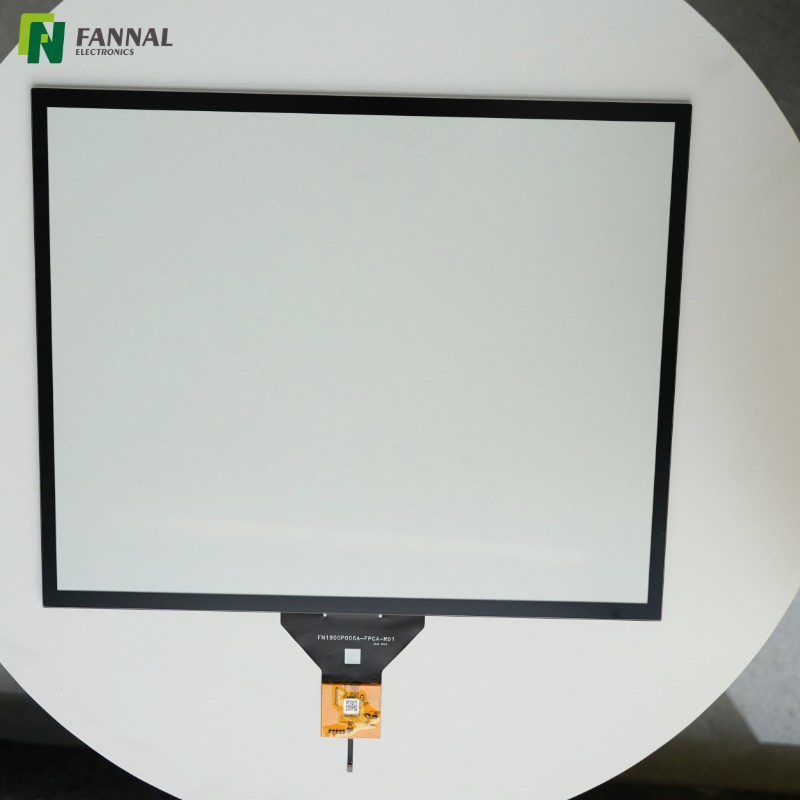

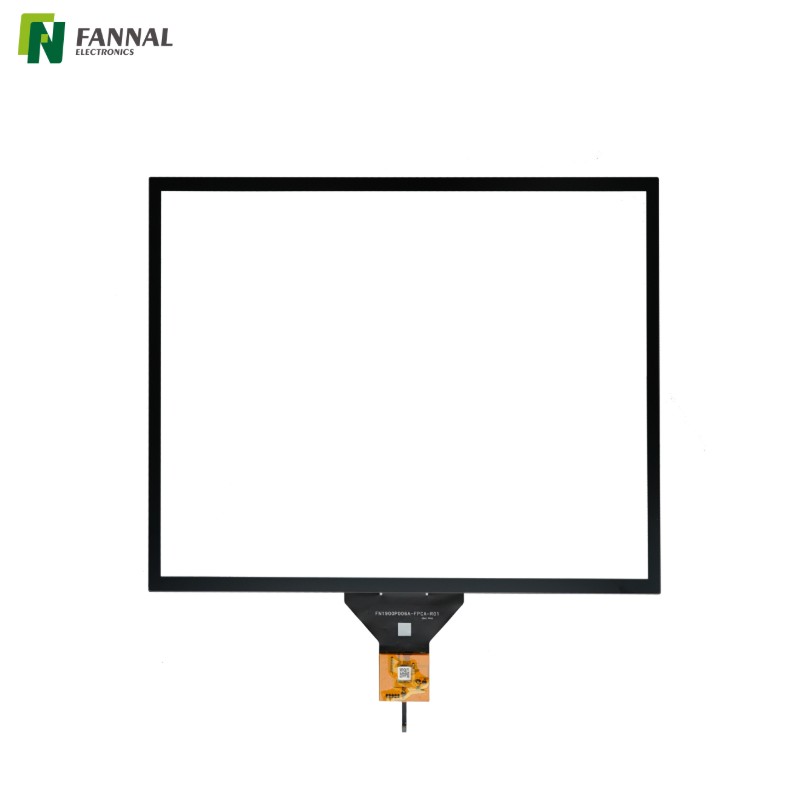

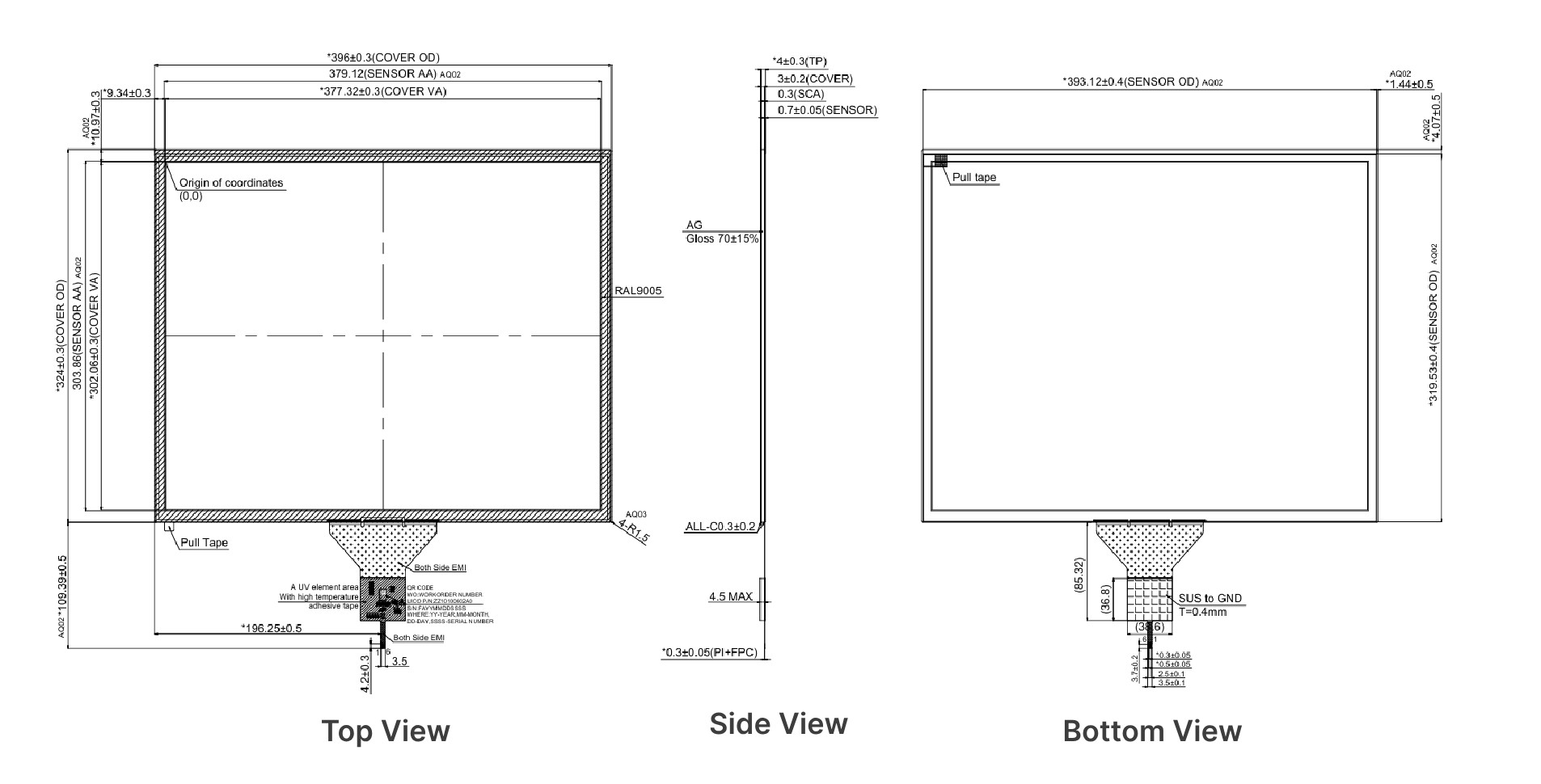

Produit : FN1900P006A
Type : Écran tactile capacitif industriel (sans affichage)

Contexte du projet

Un intégrateur de systèmes développait un terminal IHM industriel de 19 pouces pour les équipements d'usine.
Le module d'affichage avait déjà été sélectionné, mais le projet stagnait au stade de l'interface tactile.

Leurs défis ne concernaient pas « si le toucher capacitif fonctionne », mais plutôt la fiabilité à long terme et les risques d'intégration..

Principaux défis du côté client

1. Environnement très éblouissant
   Le terminal a été installé à proximité d'un éclairage zénithal et de surfaces métalliques réfléchissantes, ce qui rend le verre transparent standard difficile à lire et inconfortable pour les opérateurs.

2. Exigences de durabilité mécanique
   L'IHM était fréquemment utilisée avec des tapotements répétés et des chocs occasionnels. Les écrans tactiles grand public ont échoué aux tests de dureté et de résistance.

3. Compatibilité et stabilité du contrôleur
   La carte mère ne prenait en charge que l'interface IIC , et les précédentes solutions tactiles basées sur USB introduisaient une instabilité du pilote et des problèmes EMI.

4. Fluctuations de température et d'humidité
   Le système devait fonctionner de manière fiable dans des espaces industriels non climatisés , y compris les changements de température saisonniers et une humidité élevée.

Comment le FN1900P006A a résolu ces problèmes

Utilisabilité anti-éblouissante sans ingénierie excessive

Le verre de couverture traité AG et chimiquement renforcé réduit considérablement les réflexions tout en conservant une transmission optique suffisante (≥ 82 %).
Cela a amélioré la visibilité sous l'éclairage d'usine sans nécessiter une luminosité d'affichage plus élevée ou des films optiques supplémentaires.

Conception mécanique de qualité industrielle

• Verre de protection de 3,0 mm avec une dureté de surface ≥7H

• Structure G+G pour une meilleure résistance aux chocs et une stabilité à long terme

Cette combinaison répondait aux attentes du client en matière de durabilité mécanique sans augmenter l"épaisseur globale du module au-delà des contraintes du système.

Architecture tactile IIC stable

L'écran tactile utilise le contrôleur mxT2952TD , prenant en charge :

• Interface IIC

• Adresse IIC fixe (0x4A)

• 40 canaux de capteur TX × 50 RX

Cela a permis une intégration directe avec la carte de contrôle existante , éliminant les cartes de conversion USB et réduisant les risques EMI au niveau du système.

Fiabilité environnementale pour usage industriel

Conçu pour fonctionner de -20°C à +70°C , avec un stockage jusqu'à +80°C et une tolérance d'humidité jusqu'à 90 %, le panneau est resté stable lors des tests environnementaux à long terme et des essais sur site.

Résultat

En adoptant l"écran tactile industriel FN1900P006A, le client a obtenu :

• Intégration système plus rapide sans refonte du contrôleur

• Visibilité améliorée de l’opérateur dans les environnements réfléchissants

• Risque de défaillance sur le terrain réduit par rapport aux solutions tactiles grand public

• Une conception IHM modulaire où l'écran tactile et l'affichage peuvent être achetés indépendamment

Scénarios d"utilisation typiques

• Terminaux IHM industriels

• Panneaux de contrôle d"usine

• Interfaces opérateur montées sur l"équipement

• Systèmes industriels personnalisés nécessitant une intégration tactile uniquement

Personnalisations

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu"à 65"

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l"étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du micrologiciel fournis par FANNAL (conception micrologicielle interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception EMC : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● Service de liaison optique personnalisé

À propos de FANNAL

Bien expérimenté : 15 ans d'expérience dans la fabrication d'écrans TFT, d'écrans AMOLED, d'écrans tactiles, d'écrans tactiles capacitifs et de moniteurs tactiles.

Solution unique : processus interne complet pour l'écran tactile, l'affichage et la liaison optique

Service mondial : Italie, Allemagne, France, Espagne, Inde, Japon, Singapour et plus encore –  assistance locale rapide.

Expérience solide : soutenu financièrement par SECO , l'un des principaux leaders européens des solutions intégrées et d'affichage.

Approvisionnement fiable : notre réseau de fournisseurs à long terme vous garantit une qualité constante et une livraison fiable, même pendant les saisons à forte demande.

Assurance qualité : certifié ISO 9001, ISO 14001, ISO 45001, ISO 13485 et IATF 16949 ; Conforme REACH et RoHS.

Certificats

FAQ

Q1 : Le FN1900P006A est-il fourni avec un module d"affichage ?

Le numéro FN1900P006A est un produit à écran tactile uniquement .
Il est conçu pour les projets dans lesquels le module d'affichage et l'interface tactile proviennent séparément, permettant une plus grande flexibilité dans la conception du système, la sélection optique et le contrôle des coûts.

Q2 : Cet écran tactile peut-il être utilisé avec des gants ou un stylet ?

Le panneau est optimisé pour une utilisation tactile. .
Les performances des gants ou du stylet dépendent du matériau et de l'épaisseur des gants, ainsi que du réglage du micrologiciel du contrôleur. Pour les exigences particulières en matière d'entrée, la personnalisation ou l'ajustement de la sensibilité doivent être évalués au niveau du projet.

Q3 : Avec quels systèmes l"interface IIC est-elle généralement intégrée ?

L'interface IIC est couramment utilisée dans les contrôleurs industriels intégrés, les cartes ARM et les systèmes de contrôle personnalisés où une intégration tactile directe est requise.
Il est particulièrement adapté aux conceptions visant à éviter les ponts tactiles USB et les couches de pilotes supplémentaires.

Q4 : Outre l’IHM industrielle, où d’autre cet écran tactile peut-il être appliqué ?

En plus des terminaux IHM industriels, le FN1900P006A est bien adapté pour :

• Interfaces de contrôle montées sur l"équipement

• Kiosques industriels avec architecture d"affichage séparée

• Interfaces d'équipements médicaux ou de laboratoire (usage non-consommateur)

• Systèmes d"automatisation nécessitant une conception personnalisée de la vitre frontale et du boîtier

Sa structure tactile uniquement le rend idéal pour les conceptions de systèmes modulaires où l'affichage et le boîtier sont définis par l'intégrateur.

Q5 : La surface ou l’épaisseur du verre de protection peut-elle être personnalisée ?

Oui. Alors que le FN1900P006A utilise en standard un verre de protection AG chimiquement renforcé de 3,0 mm , le traitement de surface, l'épaisseur du verre et la conception des bords peuvent être personnalisés en fonction des exigences du projet, sous réserve d'une évaluation technique.
