FN0650P001A
6.5
155,98*127,46*3,9
-20 ~ 70
-30 ~ 80
Iic
133,98(H) x 100,86(V)
G+G
| État de disponibilité: | |
|---|---|
| Quantité: | |

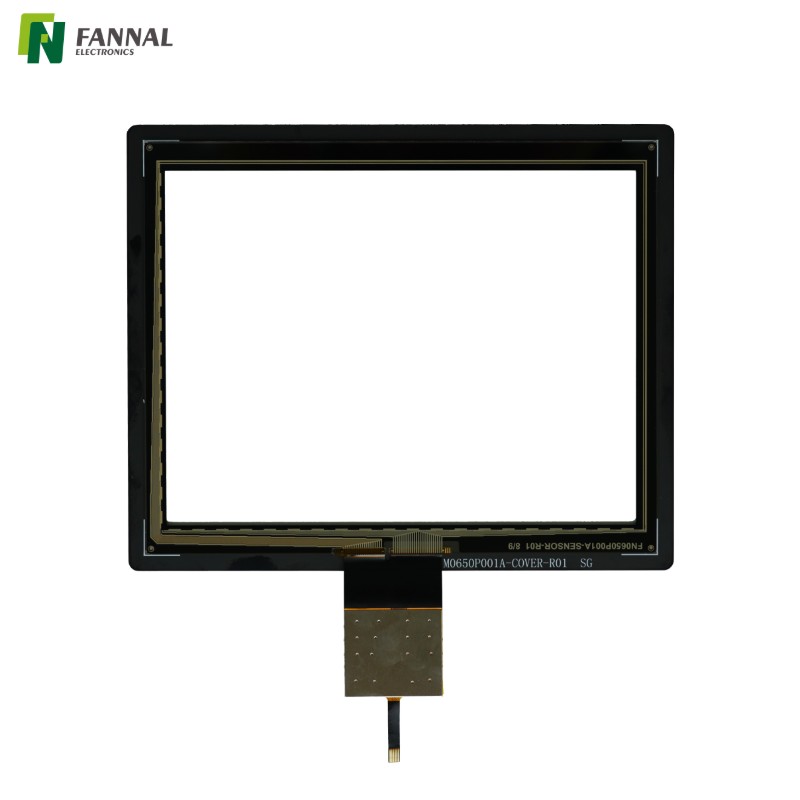

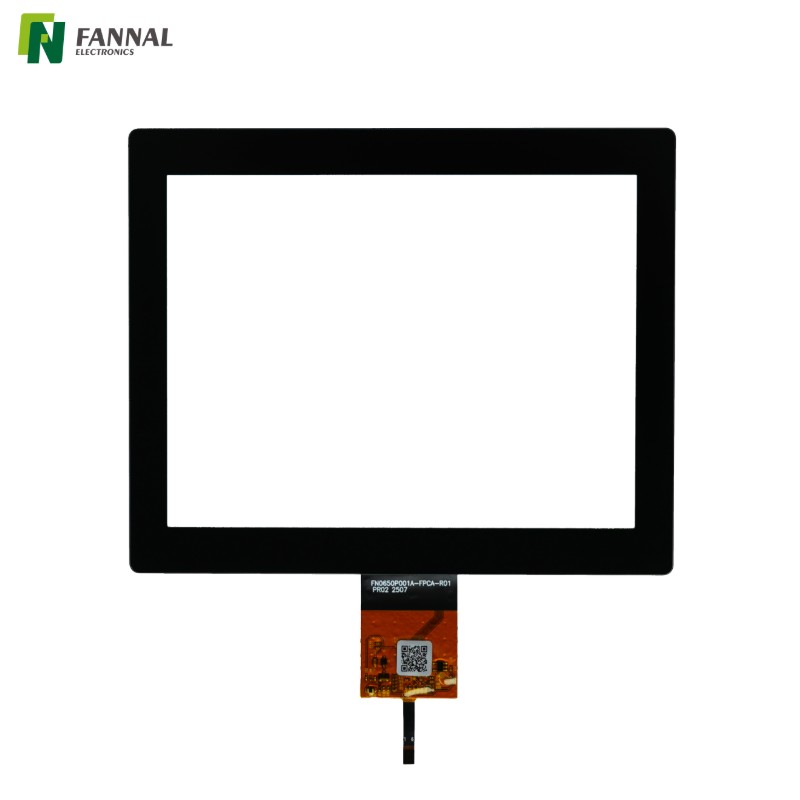

Cet écran tactile capacitif G+G de 6,5 pouces est conçu pour les applications industrielles et embarquées nécessitant des performances multi-touch stables et une durabilité mécanique.
Doté d"un verre de protection chimiquement renforcé de 3,0 mm et d"un contrôleur tactile mxT1664T3, il prend en charge le toucher à 10 points avec les deux interfaces IIC. Le panneau fonctionne de manière fiable dans des environnements de -20°C à +70°C, ce qui le rend adapté aux terminaux IHM et aux systèmes d"affichage intégrés.
Structure G+G avec verre de protection de 3,0 mm
Surface chimiquement renforcée (≥7H)
Multi-touch 10 points (doigt)
Interface IIC
Plage de fonctionnement de -20 °C à +70 °C
Conforme RoHS-2.0

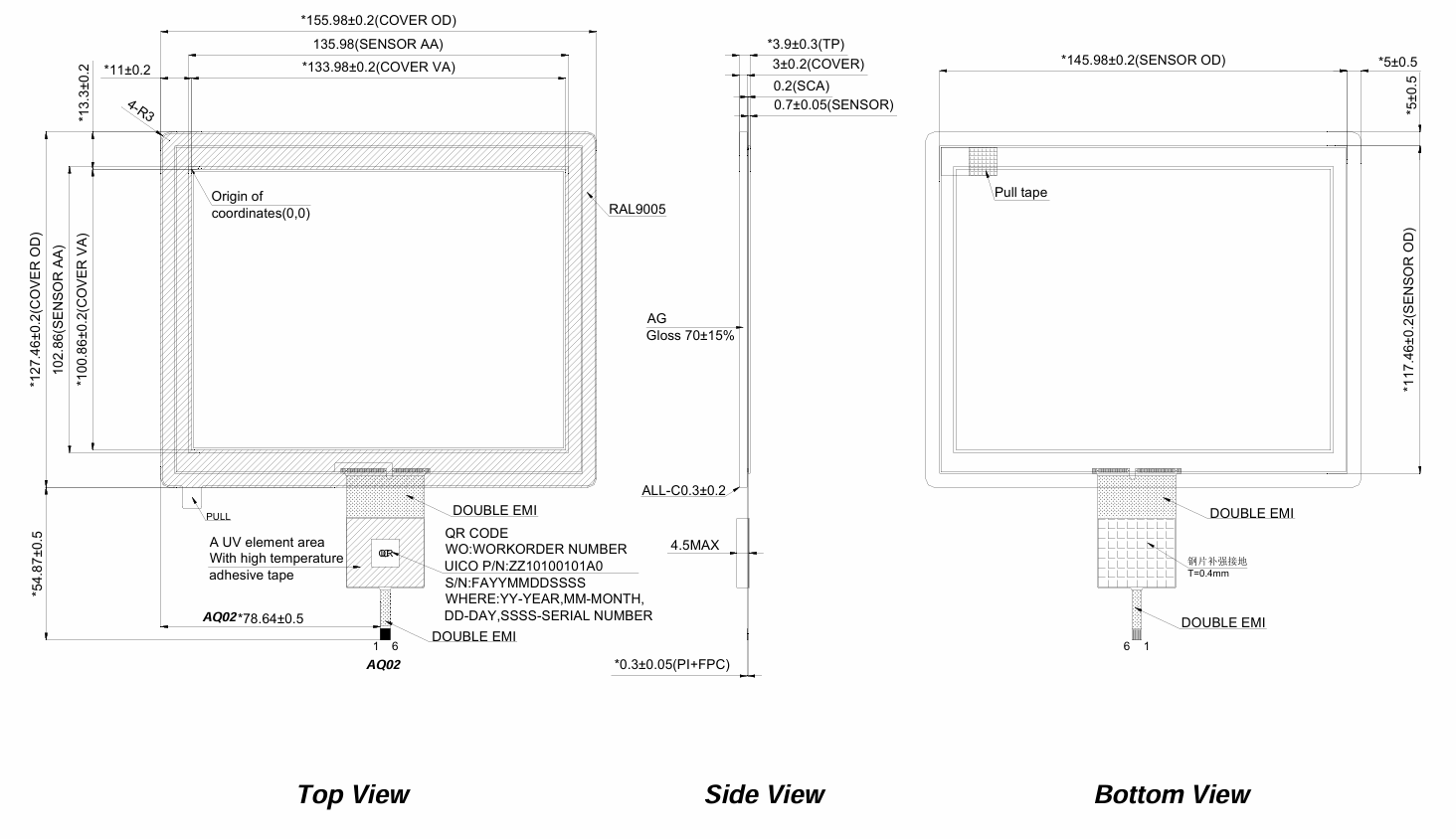

Dessin
Caractéristiques
Catégorie | Article | Spécification | Unité / Remarque |
Mécanique | Taille active TP | 6.5 (Diagonale) | Pouce |
Taille du contour TP | 155,98(H) x 127,46(V) x 3,9(T) | mm | |
Zone de visualisation | 133,98(H) x 100,86(V) | mm | |
Structure | Structure du produit | G+G | |
Matériau de couverture | Verre sodocalcique | 3,0 mm d"épaisseur | |
Matériau du capteur | Verre ITO | 0,7 mm d"épaisseur | |
Méthode de renforcement | Chimiquement renforcé | ||
Électronique | Contrôleur tactile | mxT1664T3 | |
Nombre de contact | 10 points | ||
Interface tactile | Iic | Double support indiqué | |
Mode tactile | Doigt | ||
Optique/Physique | Dureté superficielle | ≥7H | Charge de 750g |
Transmission tactile | 82 % ~ 85 % Min. | ||
Traitement de surface | - | ||
Environnemental | Température de fonctionnement | -20°C ~ +70°C | |
Température de stockage | -30°C ~ +80°C | ||
Humidité | 10% ~ 90% | ||
Exigences | RoHS-2.0 |
Applications
Cet écran tactile capacitif G+G de 6,5 pouces convient à l"intégration dans des systèmes d"affichage industriels et embarqués où des performances multi-touch stables et une durabilité mécanique sont requises.
Les domaines d"application typiques comprennent :
Terminaux IHM industriels
Utilisés dans les panneaux de commande et les interfaces opérateur nécessitant une saisie tactile fiable dans des environnements de fonctionnement continu.
Dispositifs de contrôle intégrés
Convient aux modules d'affichage intégrés dans les équipements d'automatisation et les contrôleurs de système.
Équipement médical et de laboratoire
Applicable aux appareils fonctionnant dans des environnements intérieurs contrôlés où une entrée tactile capacitive stable est requise.
Panneaux de commande commerciaux
Conçus pour les équipements nécessitant une surface en verre robuste et une fonctionnalité multi-touch.
Personnalisations
Pour prendre en charge diverses exigences d"intégration de système, FANNAL fournit des services de personnalisation flexibles couvrant la conception d"écrans tactiles, l"intégration d"écrans et la liaison optique.
Prise en charge des tailles : jusqu'à 65'
Options de structure : G+G, G+F+F
Température de fonctionnement :
Industriel : –20°C ~ +70°C
Automobile : –30°C ~ +85°C
Fonctions améliorées :
Toucher étanche
Toucher avec gant Prise
en charge passive du stylet
Rejet des gestes et de la paume
Réglage du micrologiciel en interne et optimisation des paramètres tactiles
Partenaires IC : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip
Conception matérielle axée sur la CEM
Forte capacité anti-interférence pour les systèmes industriels
Options de matériaux :
Verre (0,55 mm-10 mm)
PMMA (0,5 mm-3 mm)
PC (0,1 mm-1 mm)
Options de traitement :
Usinage CNC Pliage
à chaud 2,5D / 3D
Impression sur soie céramique
Traitement de surface :
AG/AR/AF
Anti-microbien
Anti-explosion
Au-delà des écrans tactiles autonomes, FANNAL prend en charge l"intégration complète du module d"affichage :
Tailles LCD : 1,77" – 15,6"
Partenaires du panel : BOE, Innolux, JDI, Hannstar, CTC, TCL, Tianma
Types de dalles : IPS / TN / LTPS
Conversion d"interface : SPI, MCU, RVB, MIPI, LVDS, eDP
Cartes pilotes : HDMI / VGA / LVDS / Type-C
Type de liaison | Prise en charge des tailles | Application |
|---|---|---|
OCA | Jusqu"à 15,6" | Production automatisée à grand volume |
LOCA/ROC | Jusqu"à 32" | Contraste et durabilité améliorés |
Silicone | Jusqu"à 32" | Environnements industriels robustes |
FAQ
Oui. L"écran tactile est conçu pour une intégration flexible et peut être associé aux écrans LCD de principaux fournisseurs tels que BOE, Innolux, Tianma et autres. L"alignement mécanique, la définition FPC et le réglage du contrôleur peuvent être ajustés en fonction de l"affichage sélectionné.
Oui. Un réglage du micrologiciel et une optimisation des paramètres peuvent être fournis pour améliorer l"immunité au bruit dans des environnements électriquement complexes. Ceci est particulièrement important pour les systèmes de contrôle industriels soumis à une forte exposition aux EMI.
Oui. La lentille de protection peut être personnalisée en termes de forme de contour, de finition des bords (2,5D/3D), d"impression en soie et de réglage de l"épaisseur. Des traitements de surface tels que AG, AR ou AF sont également disponibles en fonction des exigences de l"application.
Oui. Cet écran tactile peut être fourni en tant que pièce autonome ou intégré à l"écran LCD via une liaison optique OCA, LOCA ou silicone. Le choix de la liaison dépend des exigences de luminosité, des conditions environnementales et de la conception mécanique.
Le produit est positionné pour des applications industrielles avec une planification d"approvisionnement stable à long terme. Des procédures de support du cycle de vie et de notification des modifications peuvent être fournies sur demande pour réduire les risques du projet.
