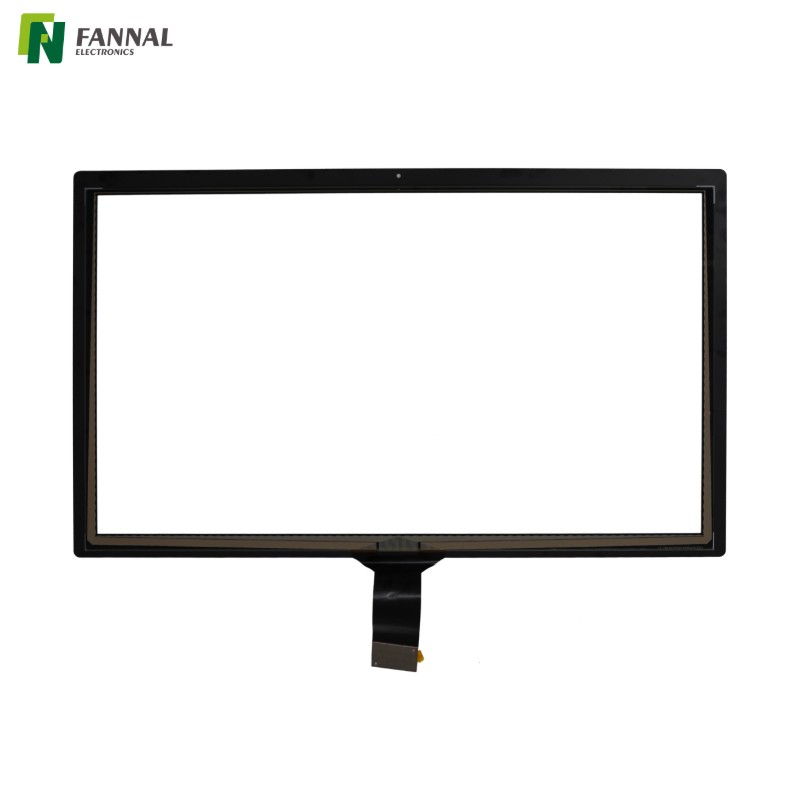

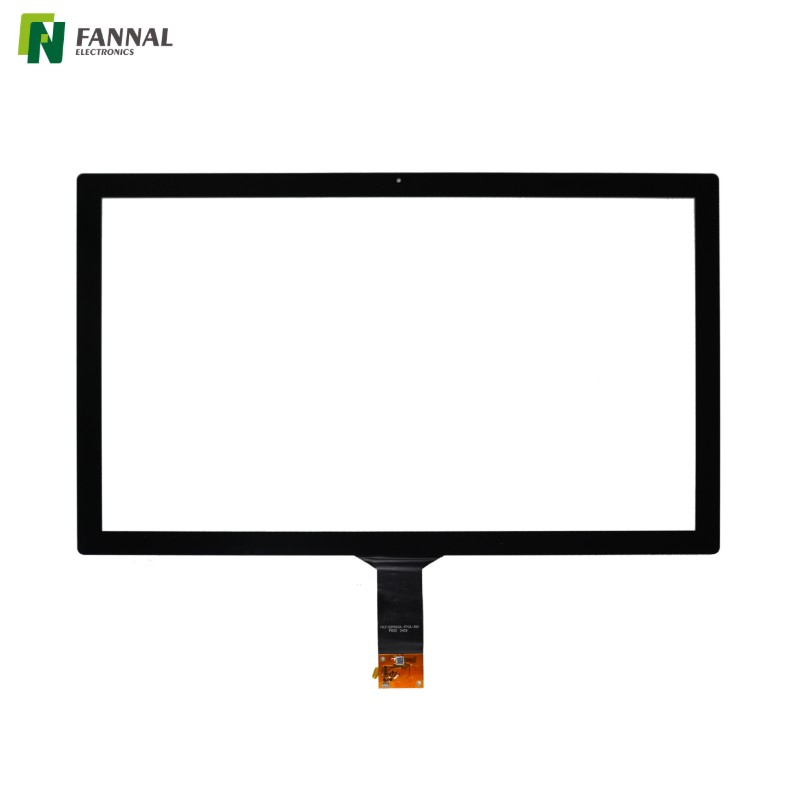

Écran tactile industriel à température large de 31,5 pouces

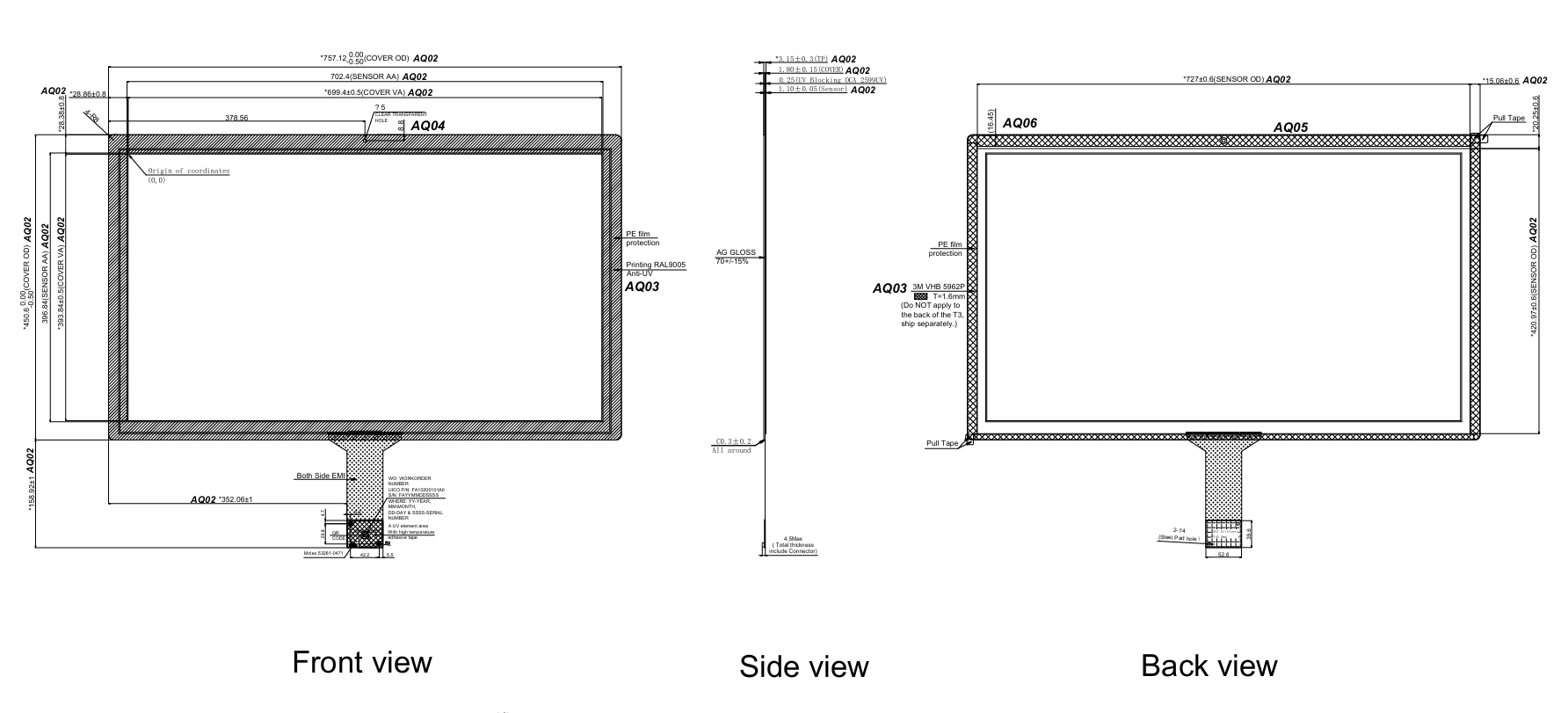

Dessin

Caractéristiques

Écran tactile à large température pour terminal de commande extérieur dans un climat froid

Contexte du projet

Un intégrateur système d'Europe du Nord développait un terminal de contrôle extérieur de 31,5 pouces installé dans des sites industriels semi-exposés.

Le système devait fonctionner toute l’année, y compris à des températures hivernales descendant en dessous de -30°C. Le module d"affichage avait déjà passé avec succès la validation à basse température, mais l"interface tactile a échoué à plusieurs reprises lors des tests de démarrage à froid.

Le vrai problème n’était pas l’affichage, c’était la couche tactile

Lors des tests environnementaux, le client a constaté :

• Délai de réponse tactile lors d"un démarrage à froid

• Instabilité multi-touch en dessous de -20°C

• Zones occasionnelles non réactives après une longue exposition à basse température

• Interruption de la communication du contrôleur pendant le démarrage

Le problème n’était pas la luminosité ou le gel de l’écran LCD. Il s'agissait de l' électronique de l'écran tactile et du comportement du capteur dans des conditions de froid extrême..

La plupart standard des écrans tactiles industriels sont évalués uniquement entre -20°C et +70°C.
En dessous de -20 °C, la stabilité du signal du capteur, le comportement du circuit intégré du contrôleur et les différences de dilatation des matériaux commencent à affecter les performances.

Pourquoi FN3150P003A l"a résolu

Capacité de fonctionnement réelle à -40°C

Le FN3150P003A est conçu comme un écran tactile à large température prenant en charge un fonctionnement de -40°C à +70°C.

Cela garantissait :

• Performances fiables de démarrage à froid

• Réponse tactile stable pendant un fonctionnement continu sous zéro

• Aucune erreur de communication du contrôleur lors du démarrage

Stabilité grand format (31,5 ")

Les écrans tactiles de grande taille sont plus sensibles au bruit des signaux et aux contraintes environnementales.
Grâce au contrôleur mXT2952TD et à la conception optimisée du capteur, le panneau a maintenu une précision tactile stable de 10 points sur toute la zone active de 31,5 pouces.

Intégration système simplifiée via USB

L"interface USB permettait une connexion directe au PC industriel sans cartes de conversion supplémentaires, réduisant ainsi la complexité d"intégration et les points de défaillance potentiels lors d"un déploiement en extérieur.

Résultat du déploiement

Après validation, le système a réalisé :

• Démarrage à froid réussi à -35°C

• Performances multi-touch stables lors des tests extérieurs hivernaux

• Risque de défaillance sur le terrain réduit

• Temps d"intégration plus court grâce à l"interface standard USB

Le client a pu lancer le terminal extérieur sans repenser l’architecture de l’interface avant.

Applications typiques dans des climats froids

FN3150P003A convient pour :

• Terminaux de commande extérieurs

• Bornes de recharge pour véhicules électriques dans les régions froides

• Interfaces du système de stockage d’énergie

• Panneaux de commande d"équipement minier ou lourd

• Terminaux d"entrepôt non chauffés

• Kiosques industriels installés dans des environnements semi-exposés

Personnalisations

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu"à 65"

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l"étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du micrologiciel fournis par FANNAL (conception micrologicielle interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception EMC : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● Service de liaison optique personnalisé

À propos de FANNAL

Bien expérimenté : 15 ans d'expérience dans la fabrication d'écrans TFT, d'écrans AMOLED, d'écrans tactiles, d'écrans Tuch capacitifs et de moniteurs tactiles.

Solution unique : processus interne complet pour l'écran tactile, l'affichage et la liaison optique

Service mondial : Italie, Allemagne, France, Espagne, Inde, Japon, Singapour et plus encore –  assistance locale rapide.

Expérience solide : soutenu financièrement par SECO , l'un des principaux leaders européens des solutions intégrées et d'affichage.

Approvisionnement fiable : notre réseau de fournisseurs à long terme vous garantit une qualité constante et une livraison fiable, même pendant les saisons à forte demande.

Assurance qualité : certifié ISO 9001, ISO 14001, ISO 45001, ISO 13485 et IATF 16949 ; Conforme REACH et RoHS.

Certificats

FAQ

Q1 : Qu"est-ce qui différencie un écran tactile à large température d"un écran tactile industriel standard ?

Un écran tactile à large température est spécialement conçu pour fonctionner en dessous de -20°C, généralement jusqu"à -40°C.

La différence réside dans la stabilité du contrôleur, l"étalonnage du capteur, le comportement du matériau sous contraction thermique et le réglage du signal. Les écrans tactiles industriels standard subissent souvent une dérive du signal, un retard de réponse ou une instabilité au démarrage dans des conditions inférieures à zéro.

Q2 : Pourquoi les écrans tactiles capacitifs échouent-ils à des températures très basses ?

À basses températures, plusieurs facteurs affectent la détection capacitive :

• Modifications des propriétés diélectriques des matériaux

• Réponse plus lente des composants du contrôleur IC

• Augmentation du bruit du signal lors du démarrage à froid

• Contraction mécanique affectant l"uniformité du capteur

Sans réglage et validation appropriés, les performances tactiles capacitives peuvent devenir instables en dessous de -20°C.

Q3 : La température de fonctionnement de -40 °C est-elle la même que la température de stockage ?

Non.

Une température de fonctionnement de -40 °C signifie que l'écran tactile peut s'allumer et fonctionner normalement à -40 °C , y compris lors d'un démarrage à froid.

De nombreux produits peuvent être stockés à -40 °C, mais ne prennent en charge qu"un fonctionnement à -20 °C. Pour les installations extérieures ou non chauffées, la température de fonctionnement est la spécification critique.

Q4 : Où un écran tactile à température large de -40 °C est-il généralement requis ?

Un écran tactile à -40°C est généralement requis dans :

• Terminaux de contrôle industriels extérieurs

• Bornes de recharge pour véhicules électriques dans les régions froides

• Systèmes de stockage d"énergie

• Équipement minier

• Infrastructures de transport dans les climats nordiques

• Entrepôts non chauffés ou sites industriels semi-exposés

Ces environnements nécessitent un démarrage à froid fiable et un fonctionnement continu à basse température.

Q5 : Les performances à large température affectent-elles la clarté optique ou la précision tactile ?

Un écran tactile à large température correctement conçu doit maintenir une précision tactile constante sur toute la plage de fonctionnement.

Les performances optiques (telles que la transmission ou le traitement de surface) sont généralement indépendantes de la température nominale, mais le réglage du contrôleur et la conception du capteur doivent garantir la stabilité du signal malgré les températures extrêmes.
