Écran TFT vs LCD IPS : différences clés pour l'IPC

Lorsque les gens recherchent « Écran TFT vs IPS » ou « TFT IPS LCD » , la comparaison elle-même reflète déjà un malentendu courant.

IPS n"est pas une technologie concurrente de TFT.

IPS est un type de panneau LCD TFT.

Comprendre cette distinction n"est pas sémantique : elle affecte directement la façon dont vous évaluez les performances d"affichage dans les systèmes industriels.

TFT LCD : la fondation à matrice active

TFT signifie Thin-Film Transistor. .
Il fait référence à la méthode d'adressage à matrice active utilisée dans les panneaux LCD modernes.

Chaque pixel est contrôlé par son propre transistor. Ce transistor régule la tension appliquée aux cellules à cristaux liquides, contrôlant ainsi la transmission de la lumière depuis le système de rétroéclairage.

Concrètement, la technologie TFT permet :

• Changement de pixel plus rapide

• Résolution plus élevée

• Rendu d"image stable

• Tailles de panneaux évolutives

Presque tous les modules LCD industriels modernes, qu'ils soient TN, IPS ou VA , sont basés sur une architecture à matrice active TFT.

La vraie comparaison n'est donc pas « TFT contre IPS ».
Il s'agit généralement d'un TFT de type TN contre un TFT de type IPS..

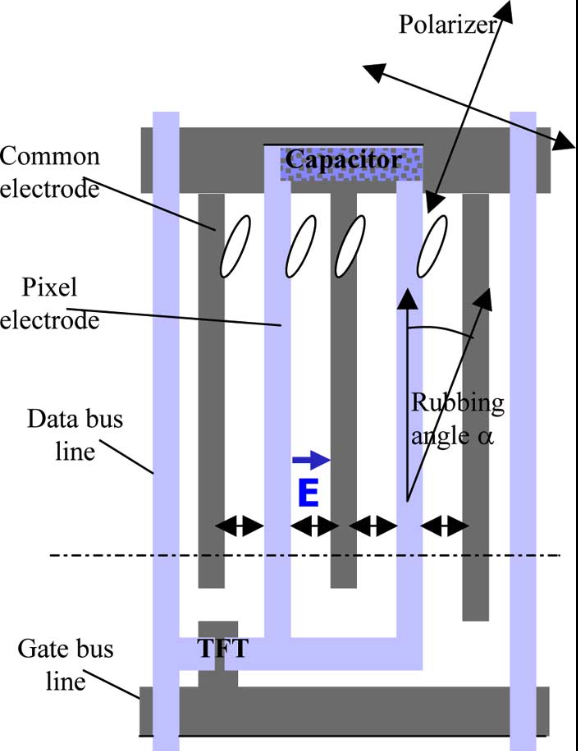

IPS LCD : un mode d"alignement à cristaux liquides spécifique

IPS signifie In-Plane Switching.

La différence réside dans la façon dont les molécules de cristaux liquides tournent lorsqu’une tension est appliquée.

Dans les panneaux TN (Twisted Nematic), les cristaux s'inclinent verticalement.
Dans les panneaux IPS, les cristaux tournent parallèlement au plan du substrat.

Ce changement d’alignement moléculaire affecte directement :

• Angle de vision

• Comportement de changement de couleur

• Stabilité du contraste

• Cohérence gamma sous tous les angles

C"est pourquoi les écrans IPS TFT sont souvent décrits comme offrant des « angles de vision larges », généralement jusqu"à 178° dans les directions horizontale et verticale.

Mais ce n’est là qu’une partie de l’histoire de l’ingénierie.

Où apparaissent les vraies différences

Vous trouverez ci-dessous une comparaison pratique au niveau de l’ingénierie :

Cependant, ces différences sont contextuelles et non absolues.

Par exemple:

• Certaines dalles IPS modernes ont des temps de réponse optimisés comparables à ceux du TN.

• La liaison optique peut réduire considérablement la perte de contraste perçue.

• La conception du rétroéclairage à haute luminosité peut affecter le comportement thermique davantage que le type de panneau lui-même.

C’est pourquoi le mode panneau à lui seul ne détermine pas l’adéquation industrielle.

Perspective de cas d"utilisation industrielle

Dans l’électronique grand public, l’IPS est souvent positionné comme « meilleur ».
Dans les environnements industriels, la question est différente :

Quelles conditions de visualisation le système requiert-il ?

Le TFT de type TN convient souvent lorsque :

• L"appareil a un angle de vision fixe (panneau de commande)

• La rentabilité est essentielle

• La vitesse de réponse compte plus que la précision des couleurs

• La plage de température de fonctionnement est prioritaire sur la fidélité des couleurs

Exemples typiques :

• Terminaux de contrôle embarqués

• Panneaux IHM d"entrée de gamme

• Contrôleurs industriels à l’intérieur des boîtiers

IPS TFT devient critique lorsque :

• Plusieurs opérateurs voient l"écran sous différents angles

• Une représentation précise des couleurs est requise

• L"interface utilisateur contient des éléments graphiques fins

• La lisibilité en extérieur et la liaison optique sont impliquées

• Le système intègre un multi-touch capacitif

Exemples typiques :

• Matériel de diagnostic médical

• Bornes libre-service

• Interfaces industrielles extérieures

• Systèmes IHM avancés

Dans ces environnements, le changement de couleur ou l’inversion du contraste selon l’angle peuvent affecter directement la convivialité.

Une considération technique plus approfondie : conception de la pile optique et du système

Le mode Panneau ne représente qu’un seul calque dans la pile d’affichage.

Les performances des écrans industriels dépendent également de :

• Conception de la luminance du rétroéclairage (cd/m²)

• Qualité de liaison optique

• Efficacité du polariseur

• Traitement de surface (revêtements AG/AR)

• Configuration du circuit intégré du pilote

• Interface (RVB, LVDS, MIPI, eDP)

Par exemple:

Une dalle IPS sans liaison optique peut quand même subir une perte de lisibilité sous la lumière du soleil.
Un panneau TN avec une liaison optimisée et une luminosité élevée peut surpasser l'IPS dans des conditions d'éblouissement extérieur.

C'est pourquoi l'évaluation de « TFT vs IPS » sans contexte système est incomplète.

Considérations énergétiques et thermiques

Les panneaux IPS consomment généralement un peu plus d"énergie en raison de :

• Caractéristiques de pilotage des transistors

• Compensation des fuites de lumière

• Exigences de rétroéclairage plus élevées pour une luminance constante

Dans les enceintes industrielles étanches, cela peut influencer :

• Conception de gestion thermique

• Mené à vie

• Disposition de la carte pilote

Pour les systèmes embarqués à faible consommation, le TFT de type TN peut toujours être la décision technique privilégiée.

Précision et calibrage des couleurs

Les panneaux IPS sont largement choisis dans les applications nécessitant :

• Meilleure perception de la profondeur des couleurs

• Décalage gamma réduit

• Performances en niveaux de gris stables

Cependant, les applications IHM industrielles ne nécessitent pas toujours une véritable précision d’étalonnage des couleurs.

Dans de nombreux systèmes d’usine, la clarté fonctionnelle l’emporte sur la précision de la reproduction des couleurs.

Questions de recherche courantes traitées

Lorsque les utilisateurs effectuent une recherche :

• "IPS est-il meilleur que TFT ?"

• "Quel est le meilleur, IPS ou TFT LCD ?"

• "Quelle est la différence entre TFT et IPS ?"

La réponse techniquement correcte est :

IPS est un sous-ensemble de la technologie TFT.
Le meilleur choix dépend des exigences en matière d’angle de vue, de la conception du système et des conditions environnementales.

Pas sur la terminologie marketing.

Cadre de sélection stratégique

Au lieu de se demander quelle technologie est la meilleure, les ingénieurs devraient évaluer :

1. Variabilité de la direction de visualisation

2. Conditions d"éclairage ambiant

3. Contraintes thermiques

4. Bilan de puissance

5. Complexité de la conception de l"interface utilisateur

6. Objectifs de coûts

Ce n’est qu’une fois ceux-ci définis que la sélection du mode panneau devient significative.

Pourquoi cette distinction est importante pour les acheteurs industriels

De nombreuses décisions d’approvisionnement sont prises sur la base de fiches techniques qui énumèrent :

• "Panneau IPS"

• "LCD TFT"

• "Grand angle de vision"

Sans comprendre la relation structurelle entre ces termes.

Cela peut conduire à :

• Sur-spécification

• Augmentation inutile des coûts

• Défis de conception thermique

• Inadéquation entre le panneau et le cas d"utilisation

La clarté de la terminologie améliore l’optimisation au niveau du système.

Perspective finale

La comparaison entre TFT et IPS n’est pas une rivalité entre technologies.

Il s"agit du comportement des cristaux liquides au sein d"une architecture LCD à matrice active.

Pour les systèmes industriels, la vraie question n’est pas :

Quel panneau est le plus beau ?

C"est:

Quelle architecture d"affichage s"aligne sur les contraintes mécaniques, optiques et électriques de l"application ?

Lorsqu’il est évalué au niveau du système – et non au niveau du marketing – le choix devient beaucoup plus clair.
