Qu"est-ce qu"un écran Twisted Nematic (TN) ?

Un écran Twisted Nematic (TN) est un type de technologie LCD qui utilise la rotation contrôlée de molécules de cristaux liquides pour moduler la transmission de la lumière. Il s'agit du mode LCD le plus simple et le plus économique, largement utilisé dans les systèmes d'affichage industriels et d'entrée de gamme.

Du point de vue de la fabrication, TN est l' architecture LCD de base , offrant la complexité la plus faible en termes de structure cellulaire, d'exigences de pilotage et de coût des matériaux. Cela le rend parfaitement adapté aux applications à volume élevé, sensibles aux coûts ou axées sur les fonctions, telles que l'instrumentation, les panneaux de commande industriels et les IHM intégrées.

Comment fonctionne un écran TN ?

Un écran TN fonctionne en tordant les molécules de cristaux liquides de 90° en l"absence de tension, permettant ainsi le passage de la lumière polarisée ; lorsqu"une tension est appliquée, les molécules s"alignent verticalement et bloquent la lumière. Cela crée le contraste visible entre les états clairs et sombres.

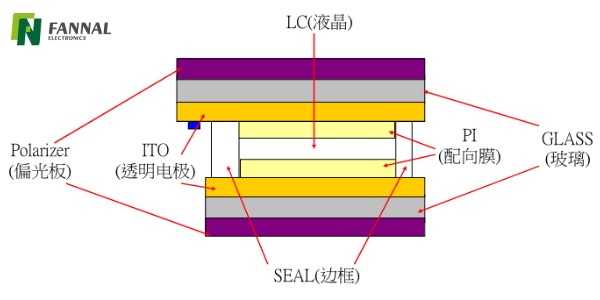

Structure optique de base (vue au niveau du module)

Une pile LCD TN standard comprend :

• Polariseur supérieur

• Substrat en verre avec électrodes ITO

• Calque d"alignement

• Couche de cristaux liquides nématiques torsadés (torsion d"environ 90°)

• Substrat inférieur

• Polariseur inférieur (perpendiculaire au haut)

Principe de fonctionnement (panne technique)

Tension OFF (mode normalement blanc) :

• Les molécules LC maintiennent une torsion hélicoïdale de 90°

• La lumière polarisée tourne avec la structure LC

• La lumière traverse le deuxième polariseur → le pixel apparaît brillant

Tension activée :

• Le champ électrique force les molécules LC à s"aligner verticalement

• Aucune rotation de polarisation ne se produit

• La lumière est bloquée par le deuxième polariseur → le pixel apparaît sombre

Note technique :
La réponse électro-optique dépend fortement de :

• Uniformité de l"espacement cellulaire

• Qualité du calque d"alignement

• Courbe de tension du variateur (courbe VT)

Pourquoi les écrans TN sont-ils encore largement utilisés dans les applications industrielles ?

Les écrans TN restent largement utilisés car ils offrent la meilleure combinaison de faible coût, de temps de réponse rapide et d'architecture de conduite simple. Ils sont particulièrement adaptés lorsque les compromis en termes de performances sont acceptables en échange de robustesse et de rentabilité..

Avantages clés (perspective ingénierie)

• Structure à faible coût

  • Moins d"étapes de processus par rapport à IPS/VA

  • Chaîne d"approvisionnement mature, rendement élevé

• Temps de réponse rapide

  • Généralement 1 à 5 ms (TFT TN)

  • Convient à l"affichage dynamique des données et au contenu animé

• Faible consommation d"énergie

  • Surtout en TN passif (segment LCD)

  • Idéal pour les appareils alimentés par batterie

• Grande adaptabilité à la température

  • Peut être optimisé pour -30°C à +80°C

  • Commun dans les environnements extérieurs et industriels

• Flexibilité de lisibilité à la lumière du soleil

  • Fonctionne bien avec :

    • Mode réfléchissant

    • Mode transflectif

    • Rétroéclairage haute luminosité

Aperçu du système :
le TN est souvent le choix préféré lorsque les performances optiques ne sont pas la principale contrainte , mais que la fiabilité, le coût et la vitesse de réponse le sont.

Quelles sont les limites des écrans TN ?

Les écrans TN ont des angles de vision limités et des performances de couleur plus faibles en raison du comportement d"alignement vertical sous tension. Ces limitations deviennent critiques dans les applications nécessitant une visibilité multi-angle ou une reproduction précise des couleurs.

Principaux inconvénients

• Angle de vision étroit

  • Typique : 45°–60° (avec des problèmes d"inversion du gris)

  • Nécessite une orientation d"installation stricte

• Rapport de contraste inférieur

  • Par rapport au VA ou à l"OLED

  • Les niveaux de noir sont plus faibles

• Changement de couleur et inversion

  • Surtout dans les directions de visualisation verticales

  • Risque critique dans la lisibilité de l"IHM

• Uniformité optique limitée

  • Plus sensible aux variations du processus

Risque technique :
dans les systèmes de contrôle, un mauvais angle de vision peut entraîner une mauvaise lecture des données critiques , en particulier lorsque les opérateurs ne sont pas directement face à l'écran.

TN vs IPS vs VA vs OLED : quelle est la différence ?

La principale différence réside dans l’alignement moléculaire et la modulation de la lumière, qui affectent directement l’angle de vision, le contraste et le temps de réponse.

Comparaison des technologies d"affichage

Aperçu de la sélection :

• Choisissez TN → sensible aux coûts, réponse rapide, angle de vision fixe

• Choisissez IPS → IHM, systèmes médicaux et systèmes critiques pour l'interface utilisateur

• Choisissez VA → applications à contraste élevé

• Choisissez OLED → interface utilisateur premium, non typique pour une utilisation industrielle difficile

Quand choisir un écran TN pour votre projet ?

Vous devez choisir un écran TN lorsque le coût, la vitesse de réponse et la robustesse environnementale sont plus importants que l’angle de vision et la précision des couleurs.

Cas d"utilisation typiques

• Panneaux de contrôle industriels

• Appareils de mesure portatifs

• Équipement extérieur (avec conception transflective)

• Terminaux de point de vente

• Systèmes IHM d"entrée de gamme

Liste de contrôle des décisions d"ingénierie

Choisissez TN si :

• ✔ La direction de visualisation est fixe

• ✔ Le budget est très contraint

• ✔ Une réponse rapide est requise

• ✔ La température de fonctionnement est extrême

• ✔ Aucune exigence stricte en matière de précision des couleurs

Évitez le TN si :

• ✖ La visualisation multi-utilisateurs est requise

• ✖ La lisibilité de l"interface utilisateur est essentielle sous tous les angles

• ✖ Interface haut de gamme ou questions de marque

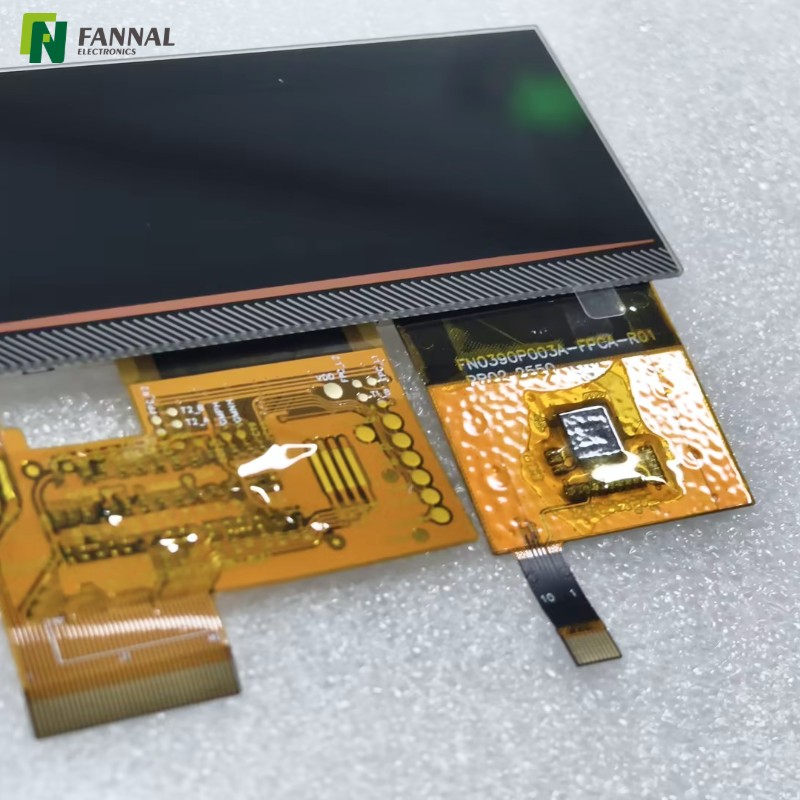

Comment le TN est-il intégré aux modules d’affichage tactile (TPM) ?

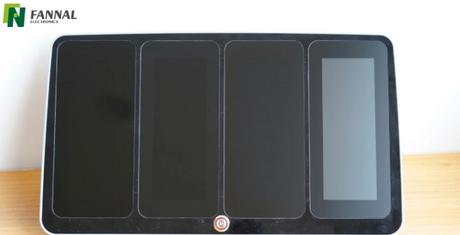

Dans les systèmes modernes, les panneaux TN sont souvent intégrés dans des modules d'écran tactile (TPM) à l'aide d'une liaison optique et d'interfaces personnalisées.

Considérations d"intégration

• Liaison optique (OCA / OCR)

  • Améliore le contraste et la lisibilité au soleil

  • Réduit la réflexion interne

• Intégration tactile

  • PCAP (capacitif projeté) peut introduire :

    • Bruit EMI

    • défis de mise à la terre

• Conception de rétroéclairage

  • Haute luminosité (800 à 1 500 nits) pour l"extérieur

  • Gestion thermique requise

• Blindage EMI

  • Nécessaire en milieu industriel

  • Spécialement pour les systèmes tactiles capacitifs

Aperçu au niveau du système :
TN + liaison optique + rétroéclairage haute luminosité peuvent réduire considérablement l'écart de performances avec IPS en matière de lisibilité en extérieur , à moindre coût.

Quel est l’avenir de la technologie d’affichage TN ?

La technologie TN continuera d’exister dans les applications industrielles et axées sur les coûts, même si elle a été remplacée par l’IPS et l’OLED sur les marchés haut de gamme. Sa force réside dans la maturité, la stabilité et la rentabilité , et non dans la performance visuelle.

Tendance de l"industrie

• En baisse dans les présentoirs grand public

• Stable dans :

  • Industriel

  • sous-systèmes automobiles

  • appareils à faible consommation

Aperçu stratégique :
 TN n'est plus un « choix par défaut », mais une décision d'ingénierie délibérée pour une optimisation coût-performance.

FAQ

Les écrans TN peuvent-ils être utilisés dans des applications extérieures ?

Oui. Grâce à leur conception transflective et à leur liaison optique, les écrans TN peuvent atteindre une forte lisibilité en plein soleil et une faible consommation d"énergie.

Le TN ou l"IPS sont-ils meilleurs pour les IHM industrielles ?

L"IPS est meilleur en termes de visibilité et d"expérience utilisateur, mais le TN est plus rentable et convient aux installations à angle fixe.

Quelle est la différence entre le TN LCD et le TN TFT ?

TN fait référence au mode cristaux liquides, tandis que TFT fait référence à la méthode de pilotage par matrice active. TN TFT combine les deux pour une résolution plus élevée et un rafraîchissement plus rapide.

Les écrans TN prennent-ils en charge le toucher capacitif ?

Oui, mais la conception du blindage EMI et de la mise à la terre doit être soigneusement conçue pour garantir des performances tactiles stables.
