Sélection de la meilleure interface pour votre module TFT : LVDS, MIPI DSI ou HDMI ?

Si vous avez déjà acheté des écrans TFT pour un périphérique intégré, vous savez déjà que le panneau lui-même ne représente que la moitié de l'histoire. L'interface que vous choisissez (LVDS, MIPI DSI ou HDMI) peut déterminer si votre conception est stable, facile à intégrer, rentable et évolutive pour les futurs modèles. Nous avons vu des projets dans lesquels l'affichage semblait parfait sur le papier, mais le système était aux prises avec du bruit, des limites de longueur de câble, une complexité inattendue du contrôleur ou une mise en route lente parce que l'interface ne correspondait pas aux contraintes réelles du produit.

Chez Fannal Display, nous travaillons avec des clients qui créent de tout, des dispositifs médicaux et IHM industrielles aux appareils intelligents et équipements portables. D"après notre expérience, la « meilleure interface » n"est jamais une réponse universelle. Cela dépend de votre plate-forme de processeur, des objectifs de résolution/fréquence d"images, de la longueur du câblage, de l"environnement EMI, de la disposition mécanique et de la stratégie d"approvisionnement à long terme. La bonne nouvelle est qu’une fois que vous avez compris les atouts et les inconvénients de chaque interface, le choix devient beaucoup plus simple.

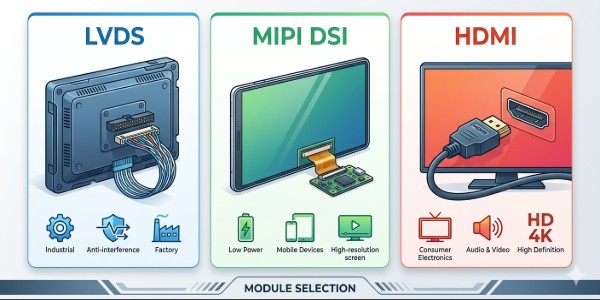

Aperçu rapide : quelles sont ces interfaces

Avant de comparer, il est utile de présenter les trois interfaces en termes simples :

• LVDS (Low-Voltage Differential Signaling) : une interface d'affichage intégrée établie de longue date qui envoie des données de pixels sur des paires différentielles. Souvent utilisé dans les connexions d'affichage internes industrielles et à câbles plus longs .

• MIPI DSI (Mobile Industry Processor Interface – Display Serial Interface) : une interface série moderne à haut débit courante dans les smartphones, les tablettes et de nombreux SoC intégrés. Optimisé pour les appareils compacts et à faible consommation.

• HDMI (interface multimédia haute définition) : une interface axée sur le consommateur/AV conçue pour les écrans externes et l'interopérabilité plug-and-play. Pratique, mais souvent plus lourd en termes de coût/puissance/taille de connecteur pour les modules internes intégrés.

Commencez par la question la plus importante : quelle est l’architecture de votre système ?

En pratique, votre plate-forme de processeur restreint souvent les choix plus que n"importe quelle fiche technique d"affichage.

Si vous utilisez un SoC intégré

De nombreux SoC embarqués (en particulier les processeurs de classe mobile ou d"application) prennent naturellement en charge MIPI DSI et parfois LVDS via un pont.

Si vous utilisez un PC industriel ou SBC

Les PC industriels et de nombreux SBC émettent souvent facilement du HDMI, et LVDS peut nécessiter des cartes ou une conversion spécifiques.

Si vous utilisez un FPGA ou un contrôleur personnalisé

Vous préférerez peut-être LVDS pour un contrôle direct de la synchronisation, ou utiliserez un récepteur/pont HDMI en fonction de votre approche de conception.

À retenir : ne choisissez pas le panneau en premier et « espérez » que l"interface fonctionnera plus tard. Choisissez l"interface qui correspond à votre plate-forme hôte et à la réalité du câblage du système, puis sélectionnez le module TFT qui convient.

LVDS : quand c"est la meilleure solution

Pourquoi de nombreux projets embarqués choisissent encore LVDS

LVDS est populaire dans les appareils embarqués et industriels car il est mature, stable et couramment pris en charge par les écosystèmes de contrôleurs d"affichage.

LVDS est un choix judicieux lorsque vous avez besoin de :

• Connexion d'écran interne robuste avec des longueurs de câble pratiques

• bonne immunité au bruit en milieu industriel

• intégration simple pour de nombreuses cartes de contrôleur d"affichage intégrées

• une voie éprouvée pour les de moyenne à haute résolutionmodules

Avantages du LVDS (monde réel)

• Bonnes performances EMI
  La signalisation différentielle aide à rejeter le bruit courant, important dans les armoires industrielles, les systèmes motorisés et les environnements d'électronique de puissance.

• Longueur de câble pratique
  Comparé à de nombreux signaux asymétriques haute vitesse, le LVDS peut être plus indulgent sur les distances de faisceaux internes, en particulier avec un câble et une mise à la terre appropriés.

• Écosystème mature
  LVDS est utilisé depuis des années dans les IHM industrielles, l'instrumentation et les écrans embarqués , de sorte que les ressources de débogage et les pratiques d'intégration sont bien établies.

Limites du LVDS à prévoir

• Le nombre de broches et l’encombrement des câbles peuvent devenir un problème dans les appareils compacts.

• Puissance supérieure à MIPI DSI dans certaines implémentations.

• Certains processeurs modernes n"exposent plus le LVDS natif, ce qui peut nécessiter un pont.

MIPI DSI : le choix compact et moderne

Pourquoi MIPI DSI domine les conceptions mobiles et de nombreuses nouvelles conceptions embarquées

MIPI DSI est conçu pour une bande passante élevée avec moins de broches et une faible consommation. Si votre appareil est compact, alimenté par batterie ou utilise un SoC moderne, MIPI DSI devient souvent l"interface la plus naturelle.

MIPI DSI est un choix judicieux lorsque vous avez besoin de :

• câblage compact et faible nombre de broches

• comportement de puissance efficace

• compatibilité avec les processeurs de classe mobile

• haute résolution dans des formats plus petits

Avantages MIPI DSI (monde réel)

• Faible nombre de broches et bande passante flexible.
  Les voies font évoluer la bande passante sans nécessiter de gros faisceaux.

• Idéal pour les configurations compactes.
  Les câbles flexibles internes courts et les piles mécaniques serrées sont là où MIPI DSI brille.

• Idéal pour les produits sensibles à la consommation d'énergie
  De nombreux produits privilégient l'efficacité énergétique, et MIPI a été conçu dans cet esprit.

Limitations MIPI DSI à prévoir

• Distance de câble pratique plus courte
  MIPI DSI est généralement idéal pour les connexions internes courtes. Des parcours plus longs peuvent être difficiles et peuvent nécessiter une disposition et un blindage minutieux.

• Sensibilité d'intégration plus élevée
  L'intégrité du signal dépend fortement de la disposition du PCB, du contrôle d'impédance et de la qualité des connecteurs.

• Complexité du pilote et de l'affichage
  Les panneaux MIPI DSI nécessitent souvent des séquences d'initialisation, une synchronisation et des paramètres de configuration corrects.

HDMI : une intégration facile, mais pas toujours le meilleur choix embarqué

Pourquoi le HDMI est attrayant

HDMI est pratique car il est largement pris en charge et souvent « fonctionne simplement » à partir d"un périphérique hôte.

HDMI est un choix judicieux lorsque vous avez besoin de :

• compatibilité plug-and-play

• comportement semblable à celui d"un moniteur externe

• prototypage rapide avec PC ou SBC

• câblage longue distance par rapport à la plupart des interfaces internes intégrées

Avantages HDMI (monde réel)

• Écosystème universel
  De nombreux processeurs , SBC et PC produisent du HDMI sans travail supplémentaire.

• Prototypage et validation rapides
  HDMI facilite les tests préliminaires, en particulier si vous validez les performances de l'interface utilisateur ou le contenu vidéo.

• Connecteurs standards et câbles connus
  Pour certaines conceptions de produits, l'utilisation de pièces HDMI standard simplifie la logistique.

Limitations HDMI à prévoir

• Taille des connecteurs et contraintes mécaniques
  Les connecteurs HDMI sont plus grands que les solutions MIPI flex.

• Les frais généraux d'alimentation et de conversion
  HDMI peuvent nécessiter des circuits supplémentaires et peuvent augmenter le coût de nomenclature d'un écran intégré interne.

• Pas toujours idéal pour les appareils industriels étanches.
  Les connecteurs de style externe peuvent ajouter des problèmes d'étanchéité et de fiabilité.

Tableau comparatif : LVDS vs MIPI DSI vs HDMI pour les écrans TFT

Comment choisir : une liste de contrôle de décision étape par étape

Étape 1 : Confirmez la sortie de votre hôte

• Votre carte possède-t-elle un MIPI DSI natif ?

• Est-ce qu"il a une sortie LVDS ou seulement via un pont ?

• Le HDMI est-il déjà disponible et stable ?

Si votre hébergeur prend naturellement en charge une seule interface, cela devient souvent le meilleur point de départ.

Étape 2 : Définissez la longueur de votre câble et la disposition mécanique

• Si l'écran est proche de la carte principale (flex court), MIPI DSI est souvent excellent.

• Si l"écran est plus éloigné dans une armoire ou un grand boîtier, LVDS peut être plus indulgent.

• Si l'architecture de votre système est de type PC/SBC ou nécessite un câblage standard, HDMI peut être la solution la plus simple.

Étape 3 : Tenir compte des EMI et de l"environnement

Les environnements industriels équipés de moteurs, de relais et de commutations à courant élevé favorisent une signalisation robuste et une mise à la terre soignée.

LVDS est souvent un choix confortable dans les enceintes bruyantes, tandis que MIPI DSI nécessite une plus grande discipline de disposition.

Étape 4 : Faire correspondre la résolution et les besoins d"actualisation

Tous les trois peuvent prendre en charge des résolutions communes, mais la « meilleure » ​​pratique dépend de votre plate-forme, du nombre de voies (MIPI) et de la bande passante disponible.

Étape 5 : Planifier la mise en place et la charge de travail logicielle

• Si vous souhaitez minimiser les problèmes d’initialisation du panneau, HD MI peut être le plus simple.

• Si vous avez Linux/Android intégré et que les pilotes sont prêts, MIPI DSI est très efficace.

• LVDS est généralement stable, mais peut impliquer des paramètres de réglage et de synchronisation du contrôleur.

Étape 6 : Pensez à l"approvisionnement et au service à long terme

Pour les projets de production, la fiabilité comprend :

• connecteur stable

• disponibilité constante des panneaux

• harnais standardisés

• facilité de remplacement sur le terrain

Parfois, le LVDS gagne simplement parce qu’il est plus facile à entretenir sur le terrain.

Conclusion

Sélectionner la meilleure interface pour votre module Écrans TFT revient à choisir l"interface qui correspond à votre plateforme et aux conditions réelles d"installation. Le LVDS est souvent un outil industriel fiable pour les harnais internes pratiques. MIPI DSI est idéal pour les appareils embarqués compacts et modernes qui privilégient un faible nombre de broches et l"efficacité. HDMI est excellent pour une compatibilité universelle et un prototypage rapide, en particulier avec les systèmes PC ou SBC. Le « meilleur » choix est celui qui offre des performances stables avec le moins de risques d’intégration pour votre produit.

Pour en savoir plus sur les options du module TFT et la prise en charge de la correspondance d'interface, vous êtes invités à visiter www.fannaldisplay.com pour obtenir plus d'informations ou contacter notre équipe.

FAQ

1) Quelle interface est la meilleure pour les écrans TFT compacts dans les appareils intégrés ?

Dans de nombreuses conceptions compactes dotées de SoC modernes, MIPI DSI constitue un choix judicieux car il prend en charge une bande passante élevée avec un faible nombre de broches et une intégration efficace.

2) LVDS est-il toujours une bonne option pour les projets de modules TFT industriels ?

Oui. Le LVDS reste largement utilisé dans les systèmes industriels car il est mature, stable et souvent plus tolérant pour les longueurs de câbles internes pratiques.

3) Quand dois-je choisir HDMI pour un module TFT ?

HDMI est souvent préférable lorsque vous utilisez un hôte de type SBC/PC, que vous souhaitez un comportement plug-and-play ou que vous avez besoin d"un prototypage et d"une validation rapides.

4) Qu"est-ce qui rend un module TFT instable après la sélection de l"interface ?

Les causes courantes incluent une mauvaise intégrité du signal en raison de la longueur ou du routage du câble, une initialisation/un timing incorrect (en particulier pour MIPI DSI) et une mise à la terre/un contrôle EMI inadéquat.
