Dans la vague actuelle de mobilité intelligente, les écrans de moto ne sont plus de simples tableaux de bord : ce sont désormais des systèmes IHM intégrés combinant visualisation, interaction et contrôle du véhicule.

Du point de vue de la conception du système, un écran de moto hautes performances n"est pas défini par une seule spécification, mais par la manière dont plusieurs sous-systèmes (optique, tactile, mécanique et électronique) fonctionnent ensemble dans des conditions réelles.

Qu"est-ce qui définit un écran de moto hautes performances dans des applications réelles ?

Un écran de moto haute performance est défini par la lisibilité, la durabilité, la fiabilité tactile et la robustesse environnementale dans des conditions extérieures . Il doit maintenir des performances stables sous la lumière du soleil, les vibrations, la pluie et les températures extrêmes.

Du point de vue de l"intégration de modules, cela signifie équilibrer :

• Performances optiques (luminosité + collage)

• Résistance mécanique (couvercle + étanchéité)

• Robustesse du système tactile

• Fiabilité à long terme dans des environnements difficiles

Contrairement aux écrans grand public, les modes de défaillance dans les applications moto sont au niveau du système et non au niveau des composants.

Pourquoi la lisibilité à la lumière du soleil est-elle la principale contrainte de conception ?

La lisibilité à la lumière du soleil est le facteur le plus critique, car les écrans de moto fonctionnent dans des conditions d'éclairage extérieur non contrôlées , y compris la lumière directe du soleil.

Pour obtenir une visibilité utilisable, le système nécessite généralement :

• Luminosité ≥1 000 nits (souvent 1 200 à 1 500 nits en pratique)

• Liaison optique (OCA/LOCA) pour éliminer les entrefers

• Traitement de surface antireflet (AR) et antireflet (AG)

Aperçu de l"ingénierie :

Augmenter la luminosité ne suffit pas à lui seul. Sans liaison optique, les réflexions internes peuvent réduire le contraste de 30 à 50 % , rendant une luminosité élevée inefficace.

Compromis du système :

• Luminosité plus élevée → consommation d"énergie et charge thermique accrues

• Liaison optique → lisibilité améliorée mais complexité de fabrication plus élevée

Comment les vibrations et les impacts affectent-ils la conception du module d’affichage ?

Les écrans pour motos doivent résister aux vibrations et aux chocs mécaniques continus , bien au-delà des conditions typiques des cabines automobiles.

Une conception robuste nécessite :

• Structure mécanique renforcée (conception cadre + support)

• Verre de protection à haute résistance (généralement 3 à 6 mm)

• Conformité aux normes d'impact IK (IK08–IK10)

• Conception sécurisée du FPC et du connecteur pour éviter les défaillances dues à la fatigue

Aperçu de l"ingénierie :

La plupart des pannes sur le terrain ne sont pas des pannes d'écran LCD, mais un desserrage des connecteurs, une fatigue des soudures ou un délaminage des liaisons..

Recommandation au niveau du système :

• Évitez les fixations rigides uniquement ; introduire une conformité mécanique contrôlée

• Validez à l'aide de tests de vibrations aléatoires , et pas seulement de tests d'onde sinusoïdale.

Qu’est-ce qui rend la fonctionnalité tactile fiable avec des gants et de l’eau ?

Des performances tactiles fiables nécessitent un système PCAP (capacitif projeté) soigneusement réglé , et pas seulement un capteur standard.

Un affichage moto doit prendre en charge :

• Toucher des gants (gants d"équitation épais)

• Toucher mouillé (conditions de pluie)

• Immunité au bruit (moteur + système d"alimentation EMI)

Facteurs clés de conception :

• Contrôleur tactile à rapport signal/bruit (SNR) élevé

• Modèle de capteur personnalisé (pas de disposition de téléphone standard)

• Réglage du micrologiciel pour :

  • Rejet d"eau

  • Suppression des faux contacts

  • Stabilité multi-touch

Compromis d’ingénierie :

• Une sensibilité croissante améliore le toucher des gants

• Mais une sensibilité excessive augmente les faux déclenchements sous la pluie

→ La solution est la co-conception algorithme + matériel , pas seulement le réglage des paramètres.

Quelles spécifications d’affichage sont réellement requises pour une interface utilisateur moderne ?

Les tableaux de bord des motos modernes intègrent de plus en plus :

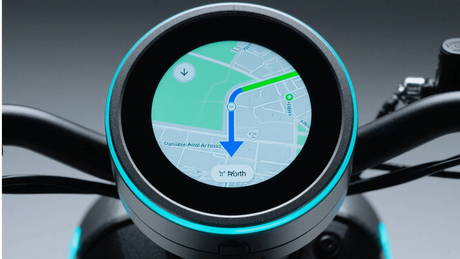

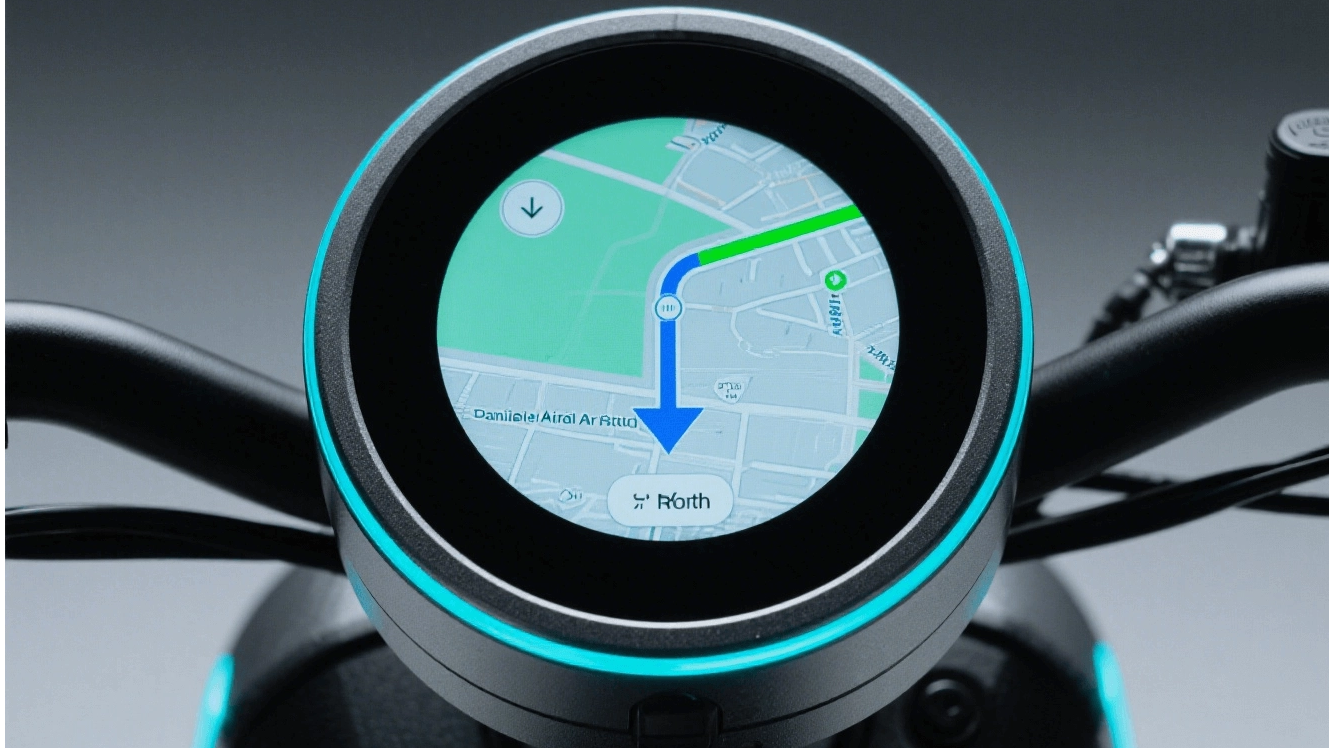

• Navigation (rendu de carte)

• Animations de l"interface utilisateur

• Affichage d"informations multizones

Exigences typiques :

• Résolution ≥ 1024×600

• Panneau IPS pour des angles de vision larges

• Rapport de contraste élevé pour une lisibilité en extérieur

Aperçu de l"ingénierie :

La résolution doit correspondre à la distance de visualisation et à la densité de l'interface utilisateur , et non augmenter aveuglément.

Résolution supérieure :

• Améliore la clarté de l"interface utilisateur

• Mais augmente la charge GPU et le coût du système

Comment garantir un fonctionnement stable à des températures extrêmes ?

Les écrans de motos sont exposés à des cycles environnementaux complets et non à des conditions de cabine contrôlées.

Exigence typique :

• Plage de fonctionnement : -30°C à +85°C

Considérations clés en matière de conception :

• Optimisation de la réponse des cristaux liquides à basse température

• Fiabilité du rétroéclairage à haute température

• Stabilité de l"adhésif (la couche de liaison optique ne doit pas jaunir ni se décoller)

Risques d"échec courants :

• Réponse lente ou image fantôme à basse température

• Dégradation du rétroéclairage à haute température

• Bulles de liaison optique au cours du cycle de vie

Quels sont les éléments d’intégration clés au-delà du panneau d’affichage ?

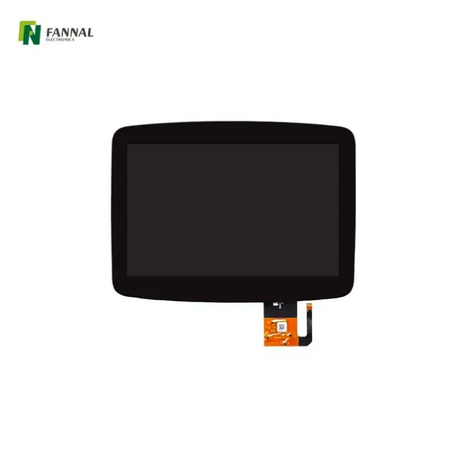

Un écran de moto haute performance est un module entièrement intégré , pas seulement un écran LCD.

Les éléments d"intégration critiques comprennent :

• Liaison optique (OCA/LOCA)

• Lentille de couverture (résistance + revêtement)

• Intégration de l"écran tactile

• Conception du blindage EMI

• Étanchéité (IP65/IP67)

Aperçu du système :

La plupart des écarts de performances sur le marché proviennent de la qualité de l'intégration et non des spécifications du panneau.

Liste de contrôle des spécifications clés pour la conception d"affichage de moto

Comment les équipementiers devraient-ils aborder la sélection des écrans de moto ?

Les OEM ne doivent pas évaluer les écrans sur la base de paramètres isolés, mais sur les performances du système spécifiques à l'application..

Approche d’évaluation recommandée :

1. Définir les conditions réelles d"utilisation (ensoleillement, pluie, vibrations)

2. Valider le module intégré , pas les composants séparés

3. Demande:

   • Données de validation de liaison optique

   • Test de performance tactile (gant + eau)

   • Rapports de fiabilité environnementale

Aperçu critique :

Un écran qui fonctionne bien dans les spécifications de laboratoire peut toujours échouer sur le terrain en raison d' une inadéquation d'intégration..

FAQ

Quelle est la luminosité typique d’un écran de moto ?

La plupart des écrans de moto nécessitent au moins 1 000 nits, mais 1 200 à 1 500 nits sont courants pour une visibilité directe au soleil.

Une liaison optique est-elle nécessaire pour les écrans de moto ?

Oui. Sans liaison optique, les reflets réduisent considérablement la lisibilité, notamment en cas de fort ensoleillement.

Le toucher capacitif standard peut-il fonctionner avec des gants ?

Pas fiable. Les applications moto nécessitent des systèmes PCAP spécialement réglés pour le toucher avec des gants et mouillés.

Quelles sont les causes des pannes d’affichage des motos sur le terrain ?

La plupart des pannes proviennent de contraintes mécaniques, de fatigue des connecteurs ou d"une mauvaise étanchéité, et non du panneau LCD lui-même.

Quel indice IP est recommandé pour les écrans de moto ?

IP65 est le minimum, tandis que IP67 est préféré pour une meilleure résistance à l"eau.
