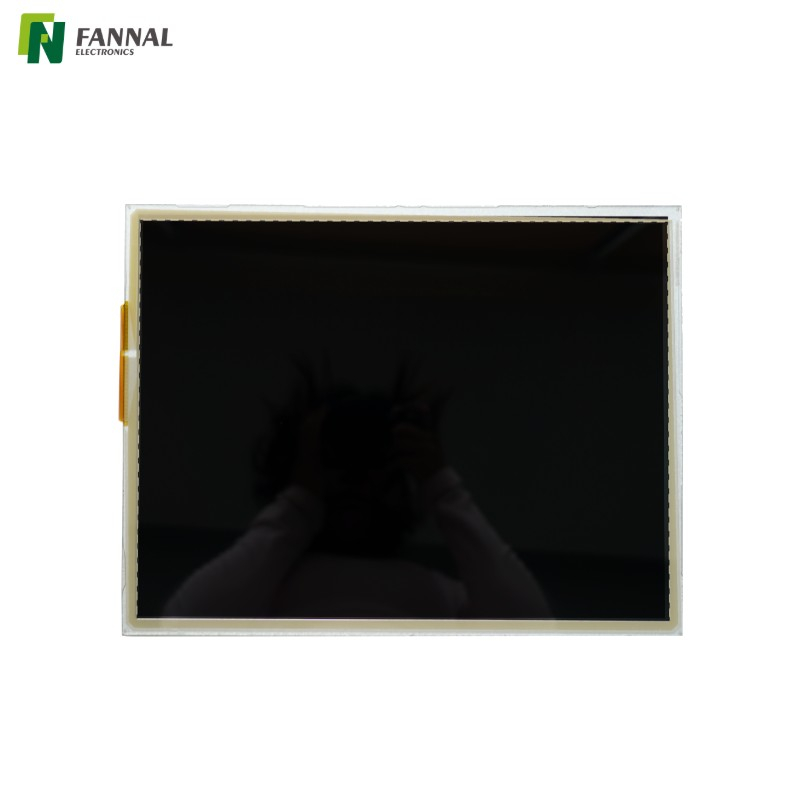

Module d'écran tactile robuste de 15 pouces | Affichage industriel 1024 × 768

Caractéristiques

Applications

Automatisation industrielle

Terminaux IHM d"usine, panneaux de commande de machines, interfaces opérateur PLC, systèmes de visualisation de processus, passerelles IoT industrielles

Dispositifs médicaux

Moniteurs patients de chevet, équipements de diagnostic portables, postes de travail cliniques, écrans de chariots médicaux, terminaux d"informations sur les soins de santé

Kiosques interactifs

Terminaux d"enregistrement en libre-service, systèmes de point de vente au détail, affichages de commande numériques, kiosques d"orientation et d"information, distributeurs de billets

Équipement mobile et de terrain

Écrans montés sur véhicule , instruments de test portables, collecteurs de données portables, terminaux de service sur site robustes et dispositifs d'exploitation d'entrepôt

Infrastructure intelligente

Panneaux de contrôle de bâtiment, écrans d"ascenseur, stations de surveillance de sécurité, interfaces de contrôle d"accès, terminaux de gestion de l"énergie

Affichage automobile	Écran tactile kiosque	Affichage des chemins de fer	Affichage de vélo électrique
Affichage extérieur	Exposition industrielle	Écran tactile médical	Écran de gym
Usine d"ingénierie	Affichage de moto	Affichage des distributeurs automatiques	Affichage intégré

Personnalisations

Pour répondre à divers besoins d"intégration, nous vous proposons une personnalisation étendue, notamment :

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d"interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m², idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d"image et des performances stables.

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu"à 65"

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l"étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du micrologiciel fournis par FANNAL (conception micrologicielle interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception EMC : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 m à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de protection 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● Service de liaison optique personnalisé

Foire aux questions

T1. Qu"est-ce que la liaison optique et pourquoi est-elle importante pour mon application ?

La liaison optique élimine l"espace d"air entre le verre de protection et le panneau LCD à l"aide d"un matériau OCR. Cela réduit les réflexions internes, améliore la lisibilité à la lumière du soleil, empêche la condensation dans les environnements humides et améliore la durabilité structurelle contre les vibrations et les impacts par rapport aux écrans liés à l"air.

Q2. Cet écran peut-il fonctionner de manière fiable dans des environnements extérieurs sans chauffage ou refroidissement supplémentaire ?

La plage de fonctionnement de -30°C à +85°C couvre la plupart des conditions extérieures sans gestion thermique active. Cependant, à des températures extrêmement basses, le temps de réponse de l"écran LCD peut ralentir temporairement. Pour un fonctionnement soutenu à haute luminosité en plein soleil, il est recommandé de prendre en compte davantage la conception thermique pour gérer l"accumulation de chaleur interne.

Q3. Comment le contrôleur tactile à 10 points gère-t-il le fonctionnement humide ou avec des gants ?

Le contrôleur MXT1664T3 prend en charge la détection de capacité mutuelle avec des profils de sensibilité réglables. Alors que l"étalonnage standard cible le fonctionnement avec les doigts nus, le réglage du micrologiciel peut optimiser la réponse pour des gants fins ou une légère humidité. Un film d"eau épais ou des gants industriels épais nécessiteront une validation du motif tactile spécifique à l"application lors de l"intégration.

Q4. À quels défis d"intégration dois-je m"attendre avec la combinaison d"interface LVDS + USB ?

Les chemins de données vidéo (LVDS) et tactiles (USB) séparés simplifient le routage des câbles mais nécessitent une protection ESD et une conception de blindage coordonnées. La latence tactile USB est généralement de 10 à 15 ms, ce qui est acceptable pour la plupart des interfaces industrielles mais potentiellement perceptible dans les applications de dessin de haute précision. Assurez-vous que votre système hôte réserve suffisamment de bande passante USB et met en œuvre une adaptation d"impédance LVDS appropriée pour l"intégrité du signal sur des câbles plus longs.
