Which types of motherboards can this display connect to?

This display is designed to work with PC motherboards, industrial PCs, and single-board computers that provide native eDP output.

Is a signal conversion board required?

No. When the host system supports eDP output, the display can be connected directly without LVDS-to-eDP conversion boards.

How is the touch function integrated into the system?

The capacitive touch panel uses a standard USB interface, allowing it to be recognized as a HID device by most operating systems without additional drivers.

Is this display suitable for long-term industrial deployment?

Yes. The module is designed for continuous operation in indoor and controlled environments, making it suitable for long-term industrial and professional applications.

Can this display be customized for project requirements?

Customization options such as cover glass treatment, mechanical adaptation, and cable configuration can be evaluated for OEM and ODM projects.

Maison » Produits » Écrans tactiles » Écran tactile TFT de 17,3 pouces avec interface eDP

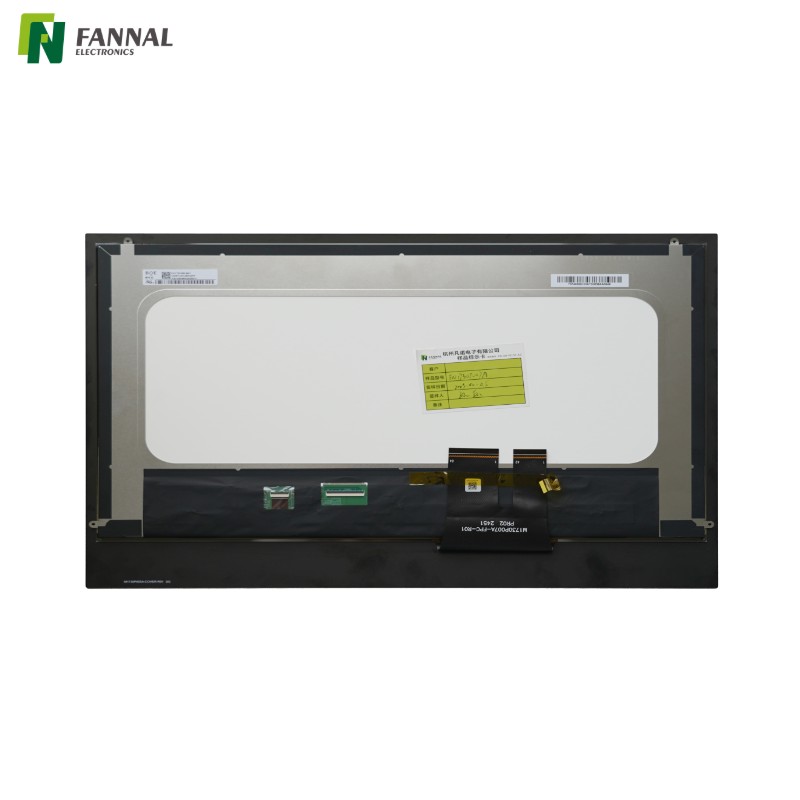

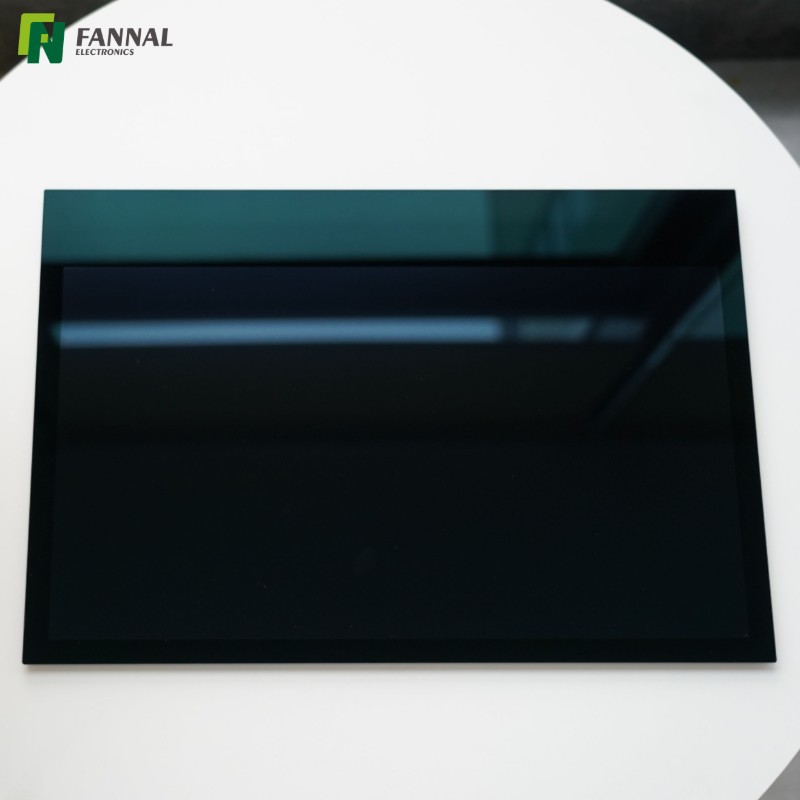

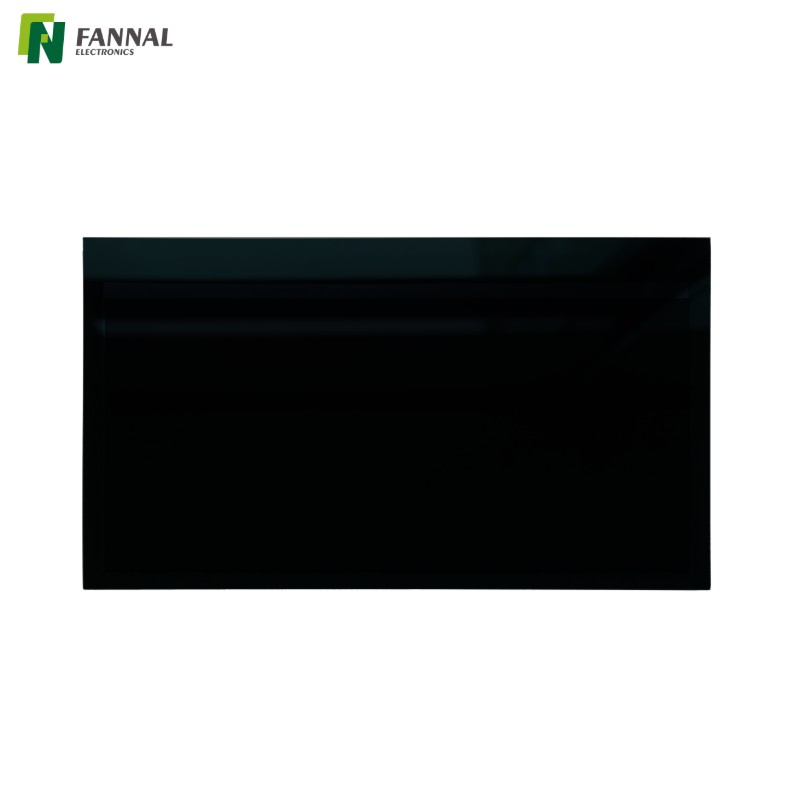

Écran tactile TFT de 17,3 pouces avec interface eDP

Écran tactile de 17,3 pouces | 1920 × 1080 | Interface eDP | Liaison optique

Modèle:
FN1730T007A
Taille (pouces):
17.3
Couvrir OD (mm):
409,3*276,8*6,65
Température de fonctionnement (℃):
-0~+50
Température de stockage (℃):
-20~+60
Interface d'affichage:
EDP
Interface TP:
USB
Structure:
G+G
Luminosité (CD / m²):
410

Quantité:
État de disponibilité:





Enquête Ajouter au panier

Écran tactile TFT de 17,3 pouces

Description du produit

Dessin et spécifications

Applications

Personnalisations

FAQ

Cet écran tactile de 17,3 pouces est conçu pour les systèmes PC et embarqués qui nécessitent une sortie haute résolution, un routage de signal simplifié et une interaction tactile fiable.
Avec une résolution Full HD et une interface eDP , l'écran s'intègre facilement aux plates-formes x86, aux ordinateurs monocarte et aux PC industriels couramment utilisés dans les applications IHM et terminaux modernes.

Le toucher capacitif à 10 points basé sur USB prend en charge une interaction multi-touch intuitive sans contrôleurs supplémentaires, tandis que la structure de liaison optique améliore la clarté visuelle et la stabilité mécanique.
Associé à une structure en verre robuste et à des performances optiques constantes, cet écran est bien adapté aux applications intérieures telles que les kiosques, les postes de travail industriels, les terminaux médicaux et les systèmes de contrôle intégrés.

Conçu pour une intégration à long terme, le module fournit une solution équilibrée pour les projets donnant la priorité à la compatibilité du système, à une conception mécanique épurée et à des performances fiables dans des environnements contrôlés.

Avantages clés

Compatibilité directe avec les plates-formes PC
eDP est pris en charge de manière native par la plupart des cartes mères x86, PC industriels et SBC modernes, éliminant ainsi le besoin de cartes de conversion LVDS vers eDP.
Câblage et assemblage simplifiés
Par rapport au câblage LVDS multi-paires, eDP utilise moins de lignes de signal, ce qui réduit la complexité des câbles et améliore la fiabilité globale du système.
Meilleure prise en charge des écrans haute résolution
eDP gère plus efficacement la Full HD et les résolutions supérieures, ce qui le rend bien adapté aux écrans grand format et aux interfaces riches en informations.
Intégrité améliorée du signal
La transmission basée sur les paquets et la synchronisation intégrée aident à maintenir une qualité d'image stable sur des connexions plus longues dans les systèmes basés sur PC.
Risque d'intégration réduit pour les concepteurs de systèmes
L'utilisation d'eDP s'aligne sur les normes d'affichage PC actuelles, contribuant ainsi à réduire le temps de développement et les problèmes de maintenance à long terme pour les projets embarqués et industriels.
Choix d'interface orienté vers l'avenir
eDP est largement adopté dans les architectures d'affichage modernes, offrant une meilleure disponibilité à long terme par rapport aux solutions LVDS existantes.

Dessin

Caractéristiques

Catégorie	Article	Spécification
Afficher	Taille	17,3 pouces
	Rapport de résolution	1920x1080
	Luminance (TPM)	410 Typ. 320 minutes.
	Interface TFT	EDP
	Circuit intégré de pilote TFT	/
	Alimentation du TFT	3,3 V
Touche	Structure	G+G
	Interface tactile	USB
	Nombre de contact	10
	Dureté superficielle	7H Min.
	Alimentation du Touch	5,0 V
Construction	Épaisseur de la lentille de couverture	2,0 mm
	Épaisseur du capteur	0,7 mm
	Type de liaison	Liaison optique
	Matériau de liaison	OCA
	Transmission de la lumière	85% Min.
Environnement	Température de fonctionnement	0 ~ +50°C
	Température de stockage	-20 ~ +60°C
	Exigences environnementales	RoHS-2.0

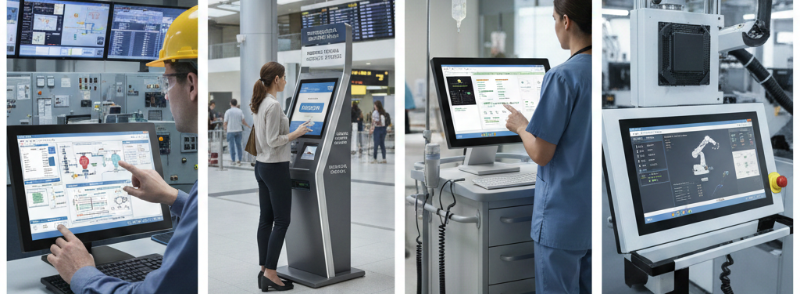

Applications

PC industriels et systèmes tout-en-un

Conçu pour les PC industriels et les terminaux tout-en-un où la sortie eDP native et l'intégration tactile USB simplifient la conception du système. Le grand écran de 17,3 pouces prend en charge les configurations IHM complexes et le fonctionnement multi-fenêtres dans les salles de contrôle et les postes de travail des usines.

Kiosques libre-service et interactifs

Bien adapté aux kiosques intérieurs tels que les terminaux d’information, les systèmes d’enregistrement et les stations-service. L'interface tactile pleine grandeur permet une interaction intuitive avec l'utilisateur, tandis que la liaison optique améliore la clarté visuelle et la durabilité pour une utilisation quotidienne continue.

Terminaux médicaux et postes de travail cliniques

Applicable aux chariots médicaux, aux terminaux de diagnostic et aux interfaces cliniques non critiques où des performances d"affichage stables et une interaction tactile réactive sont requises dans des environnements intérieurs contrôlés.

Panneaux de contrôle intégrés sur PC

Un choix pratique pour les systèmes de contrôle embarqués utilisant des plates-formes x86 ou SBC, prenant en charge une intégration propre sans matériel de conversion d"affichage supplémentaire.

Personnalisations

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d"interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m², idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d"image et des performances stables.

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu"à 65"

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l"étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du micrologiciel fournis par FANNAL (conception micrologicielle interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception EMC : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● Service de liaison optique personnalisé

Liaison optique	Gamme de tailles	Notes
OCA	Jusqu"à 15,6"	Deux lignes de production entièrement automatisées pour la fabrication de gros volumes
LOCA/ROC	Jusqu"à 32"	Excellent pour un contraste et une durabilité élevés
Silicone	Jusqu"à 32"	Idéal pour les applications industrielles robustes de grande taille

FAQ

T1. À quels types de cartes mères cet écran peut-il se connecter ?

Cet écran est conçu pour fonctionner avec les cartes mères PC, les PC industriels et les ordinateurs monocarte fournissant une sortie eDP native.

Q2. Une carte de conversion de signal est-elle nécessaire ?

Non. Lorsque le système hôte prend en charge la sortie eDP, l"écran peut être connecté directement sans cartes de conversion LVDS vers eDP.

Q3. Comment la fonction tactile est-elle intégrée au système ?

L"écran tactile capacitif utilise une interface USB standard, lui permettant d"être reconnu comme périphérique HID par la plupart des systèmes d"exploitation sans pilotes supplémentaires.

Q4. Cet écran est-il adapté à un déploiement industriel à long terme ?

Oui. Le module est conçu pour un fonctionnement continu dans des environnements intérieurs et contrôlés, ce qui le rend adapté aux applications industrielles et professionnelles à long terme.

Q5. Cet affichage peut-il être personnalisé selon les exigences du projet ?

Les options de personnalisation telles que le traitement du verre de protection, l"adaptation mécanique et la configuration des câbles peuvent être évaluées pour les projets OEM et ODM.
