Quelle est la différence entre l'écran tactile multi-toucher et capacitif?

Un écran tactile moderne est plus qu'un simple affichage : il combine une sortie visuelle avec une couche de détection interactive qui permet aux utilisateurs de contrôler directement les appareils. Dans les applications industrielles, médicales et grand public, les ingénieurs, les équipes produit et les acheteurs rencontrent souvent les termes capacitif et multi-touch ensemble. Capacitif fait référence à une technologie de détection qui détecte le toucher grâce aux changements de charge électrique, tandis que le multi-touch décrit la capacité de détecter et de traiter plusieurs points de contact simultanément. Comprendre la relation entre ces concepts est essentiel lors de la sélection du bon écran tactile.

Que signifie réellement « Multi-Touch » ?

Le multi-touch est une capacité fonctionnelle plutôt qu’une technologie spécifique. Il permet à une interface de reconnaître plusieurs touches simultanées et de les traduire en gestes, tels que le pincement pour zoomer, la rotation à deux doigts, les balayages multi-doigts ou les entrées collaboratives sur de grands écrans.

Surtout, le multi-touch ne dicte pas la manière dont les touches sont détectées. Un écran est considéré comme multi-touch si son système de détection et son contrôleur peuvent résoudre plusieurs coordonnées indépendantes en même temps. Cette capacité peut être mise en œuvre à l'aide de différents principes de détection, notamment des systèmes capacitifs , optiques ou infrarouges.

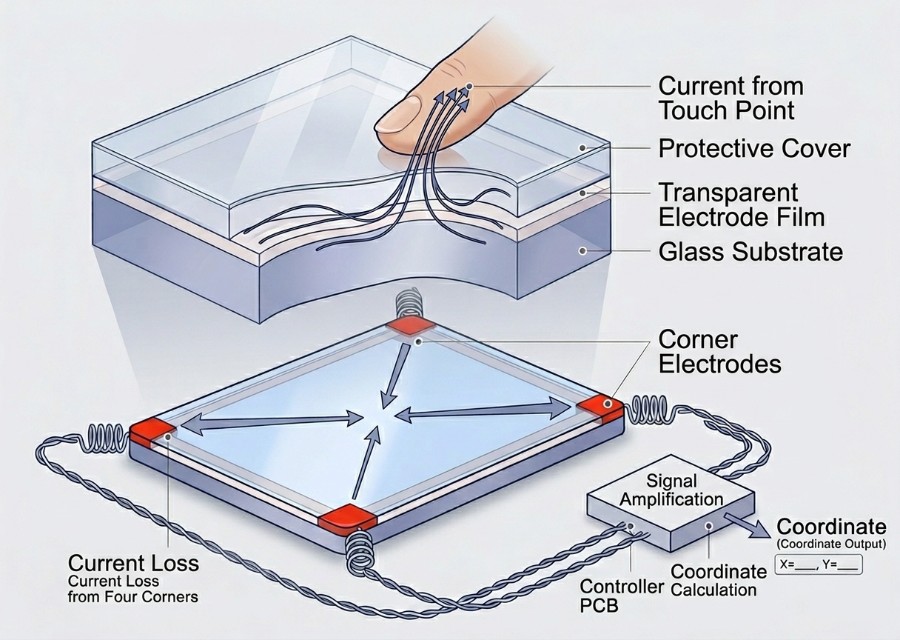

Comment fonctionne la détection tactile capacitive ?

La détection tactile capacitive détecte le toucher en mesurant les changements dans le champ électrique local. Lorsqu'un objet conducteur, tel qu'un doigt, s'approche de la surface de l'écran, il modifie la capacité d'électrodes spécifiques. Le contrôleur convertit ensuite ces changements en coordonnées XY précises.

Il existe deux principales méthodes de détection capacitive :

1. Auto-capacité

• Mesure la charge au niveau des électrodes individuelles à travers le panneau.

• Très sensible aux touches uniques, ce qui le rend adapté aux applications gestuelles peu coûteuses ou occasionnelles.

• Limité pour le multi-touch : plusieurs doigts peuvent provoquer des points fantômes à moins qu"un traitement supplémentaire ne soit appliqué.

2. Capacité mutuelle

• Utilise une grille d"électrodes qui se croisent, où chaque intersection forme un petit condensateur.

• Mesure les changements de capacité aux intersections pour localiser avec précision plusieurs touches simultanées.

• Constitue la base de la technologie capacitive projetée (PCAP) , largement utilisée dans les smartphones, les tablettes et les écrans industriels haut de gamme, offrant une prise en charge multi-touch complète, une précision de suivi élevée et des temps de réponse rapides.

Qu"est-ce qu"un écran multi-touch capacitif et comment détecte-t-il plusieurs points de contact ?

Un écran multi-touch capacitif combine une capacité multi-touch avec une couche de détection capacitive. Il détecte plusieurs points de contact simultanés en mesurant les changements de capacité locaux à travers une matrice d"électrodes conductrices. Contrairement aux écrans mono-touch, il prend en charge des gestes tels que pincer, glisser et faire pivoter, permettant des interactions avancées dans les IHM industrielles, les dispositifs médicaux et les interfaces collaboratives.

Aperçu de l"ingénierie :

• La prise en charge du multi-touch nécessite une matrice de capteurs complexe et un traitement du signal sophistiqué.

• Une densité d"électrode plus élevée améliore la précision mais augmente la complexité et le coût de fabrication.

• Les fabricants doivent soigneusement équilibrer la résolution tactile, la robustesse EMI et la sélection du contrôleur.

Remarque d"intégration :

• La liaison optique peut améliorer la sensibilité tactile et réduire la parallaxe, mais peut nécessiter une compensation des changements d'indice de réfraction.

• L"étalonnage au niveau du système est recommandé pour maintenir la précision des gestes dans des conditions de vibrations, de variations de température ou d"environnements à haute luminosité.

Quels sont les paramètres clés des écrans tactiles capacitifs multi-touch ?

Perspectives techniques : les compromis incluent la précision tactile par rapport au coût, la robustesse EMI par rapport aux conceptions à cadre fin, et la prise en charge multi-touch par rapport à la complexité du contrôleur.

Pourquoi les écrans capacitifs à capacité mutuelle sont la norme de l"industrie pour le multi-touch

Lorsque les concepteurs ont besoin d'écrans multi-touch fiables, les écrans capacitifs projetés à capacité mutuelle (PCAP) sont généralement la solution préférée. L'architecture des électrodes en grille sépare de manière inhérente les signaux, permettant à chaque point de contact d'être identifié indépendamment, ce qui fournit :

• Suivi multi-doigts précis sans touches fantômes.

• Des temps de réponse rapides qui semblent instantanés aux utilisateurs.

• Clarté optique élevée car la couche de détection peut être laminée en fine couche sur l"écran.

• Excellente durabilité et longue durée de vie opérationnelle, car les éléments de détection actifs sont protégés sous le verre.

En raison de ces propriétés, la plupart des appareils grand public et professionnels faisant la promotion du multi-touch s"appuient sur la détection de capacité mutuelle. L"autocapacité reste utile dans les applications sensibles au coût ou à simple contact, mais elle ne peut pas remplacer directement les exigences de performances multi-touch complètes.

Comment le multi-touch et le tactile capacitif sont liés dans les produits réels

La bonne façon de comprendre les termes est hiérarchique : le toucher capacitif est la famille des détections, et le multi-touch est une capacité fournie par certaines implémentations capacitives..

• Un écran tactile capacitif peut être simple ou multi-touch en fonction du réseau de détection et de la conception du contrôleur.

• Lorsque le système peut résoudre plusieurs changements simultanés de capacité, l"écran devient un affichage capacitif multi-touch.

Les étiquettes des produits peuvent brouiller cette distinction :

• Une fiche technique qui répertorie uniquement le « tactile capacitif » peut ne pas spécifier le nombre de points de contact simultanés pris en charge.

• « Multi-touch » sans mentionner la méthode de détection laisse ouverte la question de savoir si le panneau est capacitif, infrarouge ou optique.

Bonne pratique : vérifiez toujours à la fois la technologie de détection et le nombre maximal de points de contact pris en charge.

Comparaison des facteurs de performance clés

Choisir le bon écran tactile nécessite de peser les compromis entre plusieurs facteurs :

Clarté de l"image et qualité d"affichage

• Les écrans capacitifs PCAP offrent généralement des performances optiques supérieures.

• La couche de détection peut être mise en œuvre sous la forme d"une couche mince et optiquement transparente, préservant la luminosité et la fidélité des couleurs.

• D"autres technologies multicouches peuvent réduire la transmission de la lumière, rendant les images plus sombres.

Vitesse de réponse et sensibilité

• Les écrans capacitifs à capacité mutuelle offrent une réponse gestuelle rapide et fluide.

• Les conceptions autocapacitives fonctionnent bien pour les entrées uniques, mais peinent avec les touches multiples.

• Les systèmes optiques et infrarouges peuvent également être réactifs, mais la précision du suivi dépend de la disposition et de l"étalonnage des capteurs.

Coût et complexité

• Les panneaux simples, capacitifs ou résistifs, sont moins chers à fabriquer.

• Les panneaux à capacité mutuelle PCAP complets nécessitent des configurations d"électrodes et des contrôleurs plus complexes, ce qui augmente les coûts mais permet une interaction plus riche.

• Pour les appareils mettant l’accent sur une expérience multi-touch et premium, le coût supplémentaire est généralement justifié.

Tolérance environnementale et durabilité

• Le toucher capacitif est sensible à l"eau, aux gants et à la contamination car ces conditions modifient la capacité mesurée.

• Les systèmes PCAP modernes incluent des stratégies de micrologiciel et de matériel pour améliorer les performances avec les mains mouillées et en mode gants.

• Les environnements difficiles peuvent nécessiter des revêtements PCAP spécialisés, une liaison optique ou des méthodes de détection alternatives adaptées à l"application.

Guide technique : Comment sélectionner et intégrer la bonne solution d"écran tactile

1. Identifiez votre environnement d"application

Le choix de la technologie tactile est principalement déterminé par l"environnement opérationnel. Choisir le bon « Core » garantit la fiabilité avant de passer à la personnalisation.

• IHM industrielles et terminaux extérieurs :  PCAP (capacitif projeté) haute performance est la norme. Concentrez-vous sur les contrôleurs qui prennent en charge le suivi des mains mouillées et des gants et une résistance robuste aux interférences électromagnétiques (EMI).

• Kiosques publics et présentoirs médicaux : donnez la priorité à la durabilité et à l’hygiène. Utilisez le PCAP avec un verre de protection épais, une liaison optique pour la résistance aux chocs et des revêtements antimicrobiens ou anti-empreintes digitales (AF) .

• Appareils grand public et mobiles : le PCAP à capacité mutuelle offre la meilleure expérience multi-touch, une clarté optique élevée et des profils fins et élégants.

• Contrôle monopoint sensible au coût : les écrans autocapacitifs ou résistifs restent un choix viable et économique pour les tâches simples de l'interface utilisateur.

2. Définir les exigences de personnalisation

Un écran standard est souvent insuffisant dans les industries spécialisées. L"intégration professionnelle nécessite un réglage approfondi au-delà du matériel :

• Amélioration optique : utilisez la liaison optique pour éliminer l'espace d'air entre le capteur et l'écran LCD. Cela réduit la réflexion interne, augmente le contraste et empêche la formation de buée dans les environnements extérieurs.

• Traitements de surface : Selon l'éclairage, choisissez Anti-Glare (AG) pour réduire les reflets ou Anti-Reflection (AR) pour augmenter la transmission lumineuse.

• Optimisation du micrologiciel : un micrologiciel personnalisé est essentiel pour des fonctions telles que le rejet de la paume , la reconnaissance de gestes spécifiques et les réglages de sensibilité pour les objectifs à couverture épaisse (jusqu'à 10 mm +).

3. Liste de contrôle critique d’intégration et de mise en œuvre

Pour garantir des performances optimales du système multi-touch, les facteurs d"ingénierie suivants doivent être pris en compte lors de la phase de conception :

• EMI et mise à la terre : une bonne mise à la terre du châssis est le facteur le plus critique pour empêcher les « images fantômes » tactiles ou les interférences sonores.

• Sélection du contrôleur : assurez-vous que le circuit intégré prend en charge les points de contact et les interfaces de communication requis (I2C, USB ou RS232) compatibles avec votre système d'exploitation (Linux, Windows, Android).

• Étalonnage environnemental : validez les performances dans des conditions réelles, y compris les tests avec la lunette/le boîtier final et les types de gants spécifiques utilisés par les utilisateurs finaux.

• Intégration mécanique : tenez compte de la méthode d'assemblage (liaison par bande ou colle froide) pour garantir que le capteur reste stable sous l'expansion thermique et les vibrations.

Conclusion

Rappelez-vous la relation clé : le capacitif est le mécanisme de détection et le multi-touch est la capacité d'interaction fournie par certaines implémentations capacitives..

Lorsque vous spécifiez un écran tactile, confirmez à la fois la méthode de détection et le nombre de points de contact simultanés pris en charge pour vous assurer que le produit répond aux exigences de votre application et environnementales. Pour obtenir des conseils personnalisés sur la sélection ou la personnalisation des écrans tactiles, consultez le fabricant pour obtenir des conseils d"experts.

FAQ

Q1 : Les écrans multi-touch capacitifs peuvent-ils fonctionner avec des gants dans les environnements industriels ?
Oui, mais le contrôleur tactile doit prendre en charge les modes haute sensibilité ou gants. Les compromis incluent une susceptibilité accrue aux fausses touches.

Q2 : Comment la température affecte-t-elle les performances multi-touch capacitives ?
Les températures extrêmes peuvent altérer les propriétés diélectriques des couches de capteurs, réduisant ainsi la précision tactile. Choisissez des contrôleurs conçus pour les plages de températures industrielles.

Q3 : La liaison optique est-elle nécessaire pour tous les écrans capacitifs multi-touch ?
Pas toujours, mais la liaison optique améliore la lisibilité à la lumière du soleil et la précision tactile dans les environnements à fortes vibrations.

Q4 : Quels sont les modes de défaillance courants pour les écrans multi-touch industriels ?
La dérive du contrôleur, les interférences EMI, les rayures de surface et le délaminage des couches optiques sont des problèmes typiques.

Q5 : Comment puis-je choisir entre la capacité projetée et la capacité propre pour les applications multi-touch ?
La capacité projetée est standard pour le multi-touch ; l'autocapacité ne prend en charge que 1 à 2 points de contact et est moins adaptée aux gestes.
