FN0143E001A
FANNAL
1.43
36,35*36,35
-20 ~ 70
-30 ~ 80
QSPI
466×466
750
| État de disponibilité: | |
|---|---|
| Quantité: | |

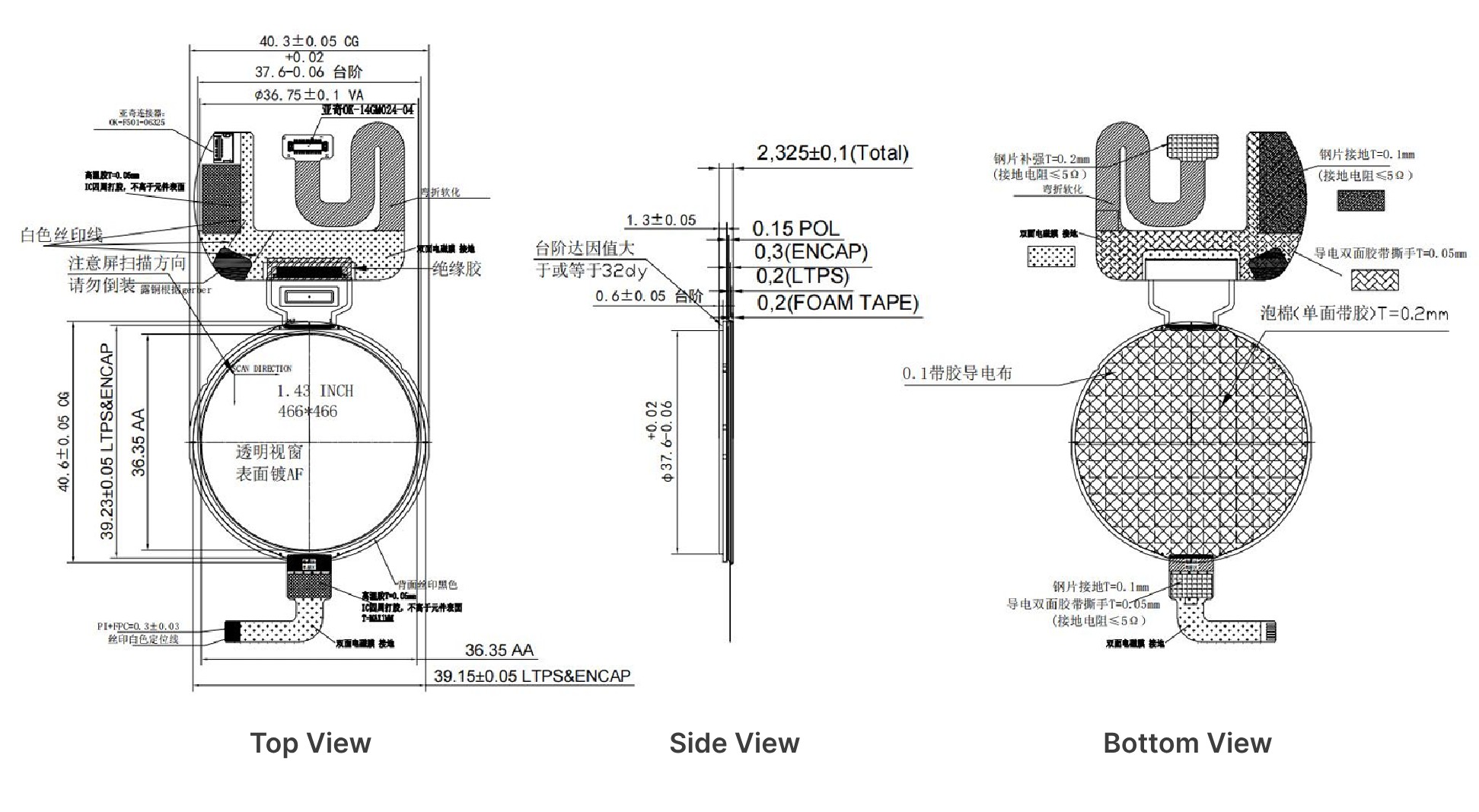

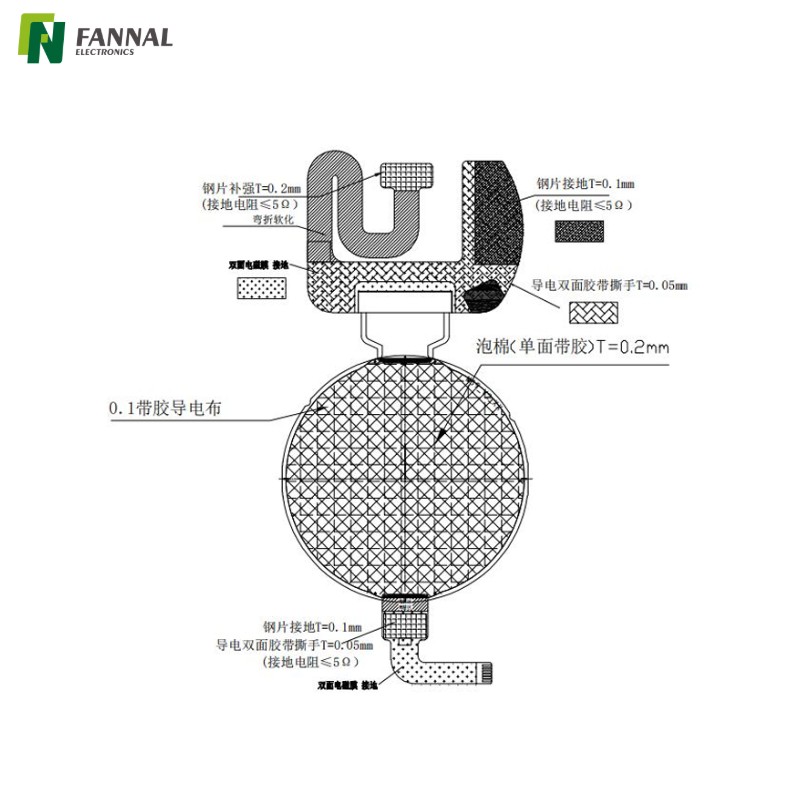

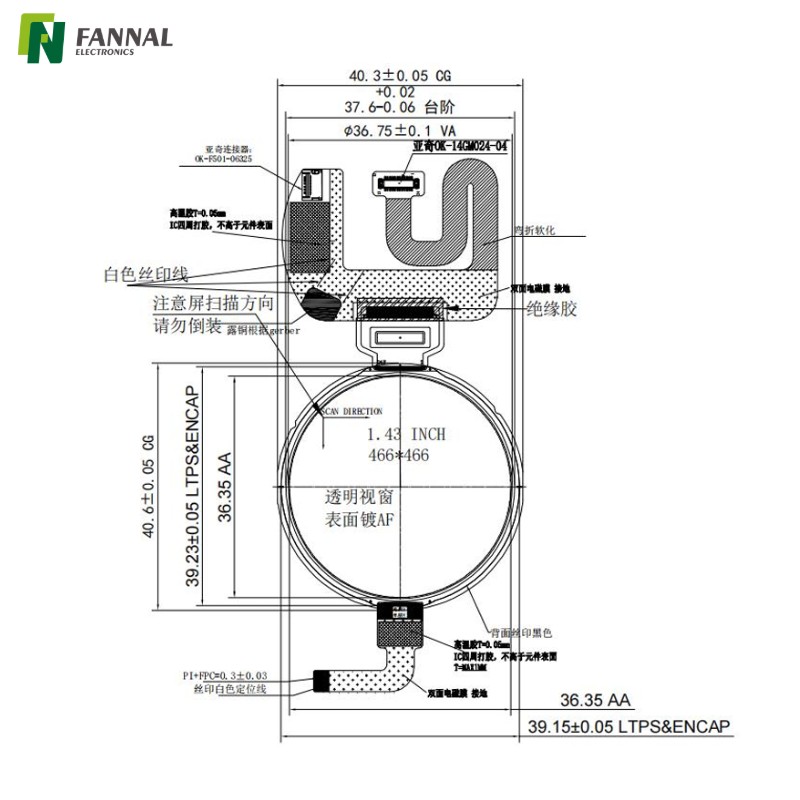

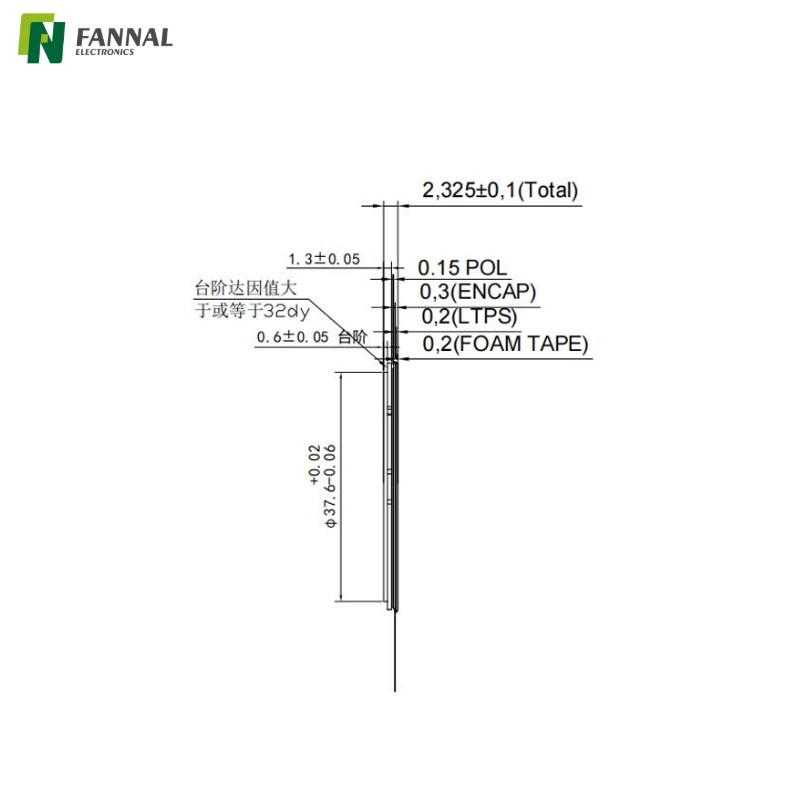

Dessin
Caractéristiques
Article | Spécification | Unité |
|---|---|---|
Taille diagonale | 1.43 | pouce |
Résolution | 466×466 | |
Couleur d"affichage | 16,7 M (RVB × 24 bits) | - |
Disposition des pixels | Véritable disposition RVB | - |
Interface | QSPI | - |
Circuit intégré de pilote | CO5300 | - |
Aperçu des dimensions | 40,30(V) × 40,60(L) × 2,325(T) | mm |
Contour du verre LTPS | 39,23(V) × 39,15(W) | mm |
Aperçu du verre d"encapsulation | 39,15(V) × 39,15(W) | mm |
Zone active | Φ36,35 | mm |
Pas de pixels | 78 × 78 | µm |
Épaisseur du verre | 0.5 | mm |
Température de fonctionnement | -20 ~ 70 | ℃ |
Température de stockage | -30 ~ 80 | ℃ |
Luminance | 750 cd/m² (TYP), 700 cd/m² (MIN) | cd/m² |
Conformité environnementale | SANS ROHS ET SANS HALOGÈNE | - |
Article | Symbole | Min. | Typ. | Max. | Unité | Remarque |
|---|---|---|---|---|---|---|
Puissance AMOLED | Elvdd | 3.25 | 3.3 | 3.35 | V | Positif |
Puissance AMOLED | Elvss | -3.3 | -3.3 | -3.35 | V | Réf Négatif |
Alimentation numérique | Vddio | 1.7 | 1.8 | 1.95 | V | Réf |
Alimentation analogique | VCI | 3.25 | 3.3 | 3.35 | V | Réf |
PIN N ° | Symbole | E / S | Description de la fonction |
|---|---|---|---|
1 | ELVSS1 | Pouvoir | Puissance AMOLED Négative |
2 | ELVSS2 | Pouvoir | Puissance AMOLED Négative |
3 | ELVDD1 | Pouvoir | Puissance AMOLED Positive |
4 | ELVDD2 | Pouvoir | Puissance AMOLED Positive |
5 | BROUILLARD | - | Broche de test |
6 | BROUILLARD/FOF | - | Broche de test |
7 | FOF | - | Broche de test |
8 | VREFP5 | Pouvoir | Pas de connexion |
9 | VREFN5 | Pouvoir | Tensions de commande OLED |
10 | BVP3D | Pouvoir | Puissance AMOLED Positive en mode veille |
11 | BVN3D | Pouvoir | Puissance AMOLED Négative en mode veille |
12 | VCL | Pouvoir | Alimentation interne du circuit intégré du pilote |
13 | VREF | Pouvoir | Alimentation interne du circuit intégré du pilote |
14 | VCI | Pouvoir | Alimentation analogique IC pilote |
15 | VCI | Pouvoir | Alimentation analogique IC pilote |
16 | TE1 | O | Broche de sortie à effet de déchirement |
17 | FIL | O | Broche de réglage du protocole Swire du Power IC |
18 | Te | O | Broche de sortie à effet de déchirement |
19 | Resx | - | Ce signal réinitialisera l"appareil et doit être appliqué pour initialiser correctement la puce. Le signal est actif faible. |
20 | Sdo | O | Signal de sortie série dans SPI I/F. Les données sont émises sur le front montant/descendant du signal SCL. |
21 | SDI_RDX | I | Signal d"entrée série dans SPI I/F. Les données sont entrées sur le front montant du signal SCL. |
22 | DCX | I | Afficher la sélection des données/commandes dans les I/F MPU série 80 et les I/F SPI à 4 fils. D/CX = "0" : Commande ; D/CX = "1": Afficher les données ou les paramètres |
23 | WRX_SCL | I | Un signal d"horloge synchrone dans SPI I/F. |
24 | CSX | I | Broche d"entrée de sélection de puce (activation "Low") |
25 | D0 | E / S | Bus de données directionnel 8 bits pour MPU I/F série 80 et bus de données d"entrée 8 bits pour I/F RVB |
26 | D1 | E / S | Bus de données directionnel 8 bits pour MPU I/F série 80 et bus de données d"entrée 8 bits pour I/F RVB |
27 | IM1 | I | Sélection du type d"interface. |
28 | Im0 | I | Sélection du type d"interface. |
29 | DSWAP | I | Broche d"entrée pour sélectionner la séquence de voies de données HSSI_D0/D1 dans l"interface haute vitesse uniquement |
30 | PSWAP | I | Broche d"entrée pour sélectionner la polarité de la voie de données HSSI_D0/D1 dans l"interface haute vitesse uniquement |
31 | Vddio | Pouvoir | Alimentation E/S numérique du circuit intégré de pilote |
32 | Vddio | Pouvoir | Alimentation E/S numérique du circuit intégré de pilote |
33 | DVDD | Pouvoir | Alimentation analogique IC pilote |
34 | DGND | Pouvoir | La terre de puissance |
35 | HSSI_D1_P | E / S | Ces broches sont des signaux de données différentiels DSI-D1 +/- |
36 | HSSI_D1_N | E / S | Ces broches sont des signaux de données différentiels DSI-D1 +/- |
37 | AGND1 | Pouvoir | La terre de puissance |
38 | HSSI_CLK_P | I | Ces broches sont des signaux d"horloge différentiels DSI-CLK +/- |
39 | HSSI_CLK_N | I | Ces broches sont des signaux d"horloge différentiels DSI-CLK +/- |
40 | AGND2 | Pouvoir | La terre de puissance |
41 | HSSI_D0_P | E / S | Ces broches sont des signaux de données différentielles DSI-D0 +/- |
42 | HSSI_D0_N | E / S | Ces broches sont des signaux de données différentielles DSI-D0 +/- |
43 | AGND3 | Pouvoir | La terre de puissance |
44 | C11P | - | Broches de connexion du condensateur pour le circuit élévateur qui génère l"AVDD |
45 | C11N | - | Broches de connexion du condensateur pour le circuit élévateur qui génère l"AVDD |
46 | C12P | - | Broches de connexion du condensateur pour le circuit élévateur qui génère l"AVDD |
47 | C12N | - | Broches de connexion du condensateur pour le circuit élévateur qui génère l"AVDD |
48 | AVDD | Pouvoir | Alimentation interne du circuit intégré du pilote |
49 | C31P | - | Broches de connexion du condensateur pour le circuit élévateur qui génère du VCL |
50 | C31N | - | Broches de connexion du condensateur pour le circuit élévateur qui génère du VCL |
51 | C32P | - | Broches de connexion du condensateur pour le circuit élévateur qui génère du VCL |
52 | C32N | - | Broches de connexion du condensateur pour le circuit élévateur qui génère du VCL |
53 | C41P | - | Broches de connexion du condensateur pour le circuit élévateur qui génère du VGH |
54 | C41N | - | Broches de connexion du condensateur pour le circuit élévateur qui génère du VGH |
55 | C51N | - | Broches de connexion du condensateur pour le circuit élévateur qui génère du VGL |
56 | C51P | - | Broches de connexion du condensateur pour le circuit élévateur qui génère du VGL |
57 | Vghol | Pouvoir | Alimentation interne du circuit intégré du pilote |
58 | VGHR | Pouvoir | Alimentation interne du circuit intégré du pilote |
59 | Factice | - | Caroline du Nord |
60 | VGLR | Pouvoir | Alimentation interne du circuit intégré du pilote |
61 | Vgl | Pouvoir | Alimentation interne du circuit intégré du pilote |
62 | AGND4 | Pouvoir | La terre de puissance |
63 | MTP_PWR | Pouvoir | Alimentation pour OTP. Laissez la broche s"ouvrir lorsqu"elle n"est pas utilisée. |
64 | BROUILLARD | - | Broche de test |
65 | BROUILLARD/FOF | - | Broche de test |
66 | FOF | - | Broche de test |
67 | ELVDD3 | Pouvoir | Puissance AMOLED Positive |
68 | ELVDD4 | Pouvoir | Puissance AMOLED Positive |
69 | ELVSS3 | Pouvoir | Puissance AMOLED Négative |
70 | ELVSS4 | Pouvoir | Puissance AMOLED Négative |
PIN N ° | Symbole | E / S | Description de la fonction |
|---|---|---|---|
1 | BROUILLARD1 | - | Broche de test FOG |
2 | BROUILLARD2 | - | Broche de test FOG |
3 | GND1 | P | La terre de puissance |
4 | GND2 | P | La terre de puissance |
5 | Y07 | - | Signal TP |
6 | Y06 | - | Signal TP |
7 | GND3 | P | La terre de puissance |
8 | X00 | - | Signal TP |
9 | X01 | - | Signal TP |
10 | X02 | - | Signal TP |
11 | X03 | - | Signal TP |
12 | X04 | - | Signal TP |
13 | X05 | - | Signal TP |
14 | GND4 | P | La terre de puissance |
15 | Y00 | - | Signal TP |
16 | Y01 | - | Signal TP |
17 | Y02 | - | Signal TP |
18 | Y03 | - | Signal TP |
19 | Y04 | - | Signal TP |
20 | Y05 | - | Signal TP |
21 | GND5 | P | La terre de puissance |
22 | X07 | - | Signal TP |
23 | X06 | - | Signal TP |
24 | GND6 | P | La terre de puissance |
25 | GND7 | P | La terre de puissance |
26 | BROUILLARD3 | - | Broche de test FOG |
27 | BROUILLARD4 | - | Broche de test FOG |
Applications
Conçu pour les appareils portables compacts et haut de gamme nécessitant une haute résolution, une faible consommation d"énergie et des performances visuelles haut de gamme.
Montres intelligentes
Trackers d"activité
Appareils de surveillance de la santé
Avec une résolution de 466 × 466 et une véritable disposition RVB , l'écran offre un rendu d'interface utilisateur net et des performances graphiques fluides, adaptés aux interfaces de montre intelligente avancées et aux modes d'affichage permanents.
Optimisé pour les appareils portables utilisés dans des environnements extérieurs ou à forte luminosité ambiante.
Montres intelligentes d"extérieur
Vêtements de sport
Appareils de surveillance à utiliser sur le terrain
La luminosité de 750 nits (typ.) garantit une visibilité claire même sous la lumière directe du soleil, répondant ainsi à une limitation courante des écrans AMOLED standard dans les scénarios extérieurs.
Une solution adaptée aux systèmes embarqués à espace limité nécessitant une conception d"interface utilisateur circulaire.
Instruments portatifs
Appareils de test portables
Mini-terminaux de contrôle
L' interface QSPI permet une transmission de données plus rapide avec un nombre de broches réduit, simplifiant ainsi l'intégration du système pour les plates-formes embarquées.
Prend en charge les conceptions de produits où les affichages circulaires améliorent la convivialité ou l’esthétique.
Contrôleurs de maison intelligente
Panneaux de contrôle IoT
Terminaux portables industriels
L' intégration tactile sur cellule réduit l'épaisseur du module et améliore les performances optiques, permettant une conception de produit plus compacte et plus fiable.
Panneaux de contrôle de bâtiment, écrans d"ascenseur, stations de surveillance de sécurité, interfaces de contrôle d"accès, terminaux de gestion de l"énergie
Étude de cas
Un fabricant d'appareils portables avait besoin d'un écran rond compact et haute résolution pour une montre intelligente de nouvelle génération axée sur la convivialité en extérieur et une expérience d'interface utilisateur haut de gamme.
Les principales exigences comprenaient :
Densité de pixels élevée pour un rendu détaillé de l"interface utilisateur
Luminosité suffisante pour une visibilité extérieure
Structure de module mince pour une conception légère
Intégration simplifiée avec carte mère intégrée
1. Limitation de la visibilité extérieure des écrans AMOLED
standard Les écrans AMOLED standard ont souvent du mal sous une forte lumière ambiante.
2. Contraintes d'espace dans une conception portable compacte
L'espace interne limité nécessitait une solution d'affichage plus fine et hautement intégrée.
3. Complexité de l'interface
Les interfaces traditionnelles augmentent le nombre de broches et compliquent la conception des circuits imprimés dans les petits appareils.
Panneau AMOLED haute luminosité (750 nits)
Lisibilité extérieure améliorée par rapport aux solutions AMOLED conventionnelles
Intégration tactile sur cellule
Épaisseur globale réduite du module et assemblage simplifié
Implémentation de l'interface QSPI
Nombre de broches réduit et communication plus rapide pour les systèmes embarqués compacts
Haute résolution 466 × 466 avec RVB réel
Clarté de l'interface utilisateur et performances visuelles améliorées
Visibilité d’affichage améliorée dans les environnements extérieurs
Épaisseur du module et poids total de l"appareil réduits
Intégration du système et disposition des circuits imprimés simplifiées
Expérience utilisateur améliorée avec un rendu de l"interface utilisateur plus net
Capacités de personnalisation de l’affichage AMOLED
Contrairement aux modules LCD TFT, les écrans AMOLED sont généralement basés sur des spécifications de panneau fixes. La personnalisation se concentre sur l"intégration des modules, la conception mécanique et la compatibilité du système.
Comparaison des capacités de personnalisation
Catégorie | LCD TFT | Amoufré |
|---|---|---|
Sélection du panneau | Très flexible | Limité aux modèles disponibles |
Conception de luminosité | Entièrement personnalisable | Dépend du panneau |
Structure tactile | Entièrement personnalisable | Principalement intégré (sur cellule) |
Pile optique | Flexible | Semi-fixe |
Options d"interface | Large (RVB, LVDS, eDP) | Limité (MIPI, QSPI) |
Profondeur de personnalisation | Haut | Modéré |
Basé sur les tailles et résolutions de panneaux AMOLED disponibles
Approvisionnement stable auprès de partenaires de panel sélectionnés
Conception FPC personnalisée (forme, définition des broches)
Prise en charge des interfaces QSPI/MIPI
Optimisation du signal pour les systèmes embarqués
Solutions tactiles sur cellule / intégrées
Conception de module ultra-mince
Adaptation structurelle pour les appareils portables
Prise en charge des applications embarquées compactes
FAQ
Il offre un contraste élevé, des noirs profonds et une expérience visuelle haut de gamme dans une forme circulaire compacte. Cela améliore la lisibilité de l’interface utilisateur et l’attrait esthétique des appareils portables.
Par rapport à l"écran LCD TFT, AMOLED élimine le besoin de rétroéclairage, permettant des modules plus fins et une meilleure efficacité énergétique dans les interfaces en mode sombre. Cependant, les ingénieurs doivent prendre en compte le risque de rémanence et les limitations de luminosité en cas de fort ensoleillement lors de la conception d"écrans permanents ou de dispositifs portables d"extérieur.
Oui, il intègre une technologie tactile sur cellule dans le panneau d’affichage. Cela réduit l’épaisseur du module et simplifie l’intégration du système.
Contrairement aux écrans tactiles externes (G+G ou G+F+F), le toucher sur cellule limite la personnalisation structurelle mais améliore la clarté optique et la fiabilité. Le réglage du micrologiciel et la conception des lentilles de protection restent des domaines d"optimisation clés pour les cas d"utilisation de la sensibilité, des performances d"étanchéité et du contact avec des gants.
Oui, 750 nits sont généralement suffisants pour une lisibilité en extérieur dans la plupart des applications portables. Il équilibre la visibilité et la consommation d’énergie.
Alors que les écrans AMOLED ont généralement du mal à être exposés à la lumière directe du soleil par rapport aux solutions TFT haute luminosité, ce niveau de luminance est optimisé pour les appareils portés au poignet. Les ingénieurs peuvent encore améliorer la visibilité grâce à la conception du contraste de l"interface utilisateur, aux revêtements antireflet (AR) et au réglage de la luminosité basé sur un capteur de lumière ambiante.
Cet écran utilise une interface QSPI, permettant une communication à grande vitesse avec un nombre de broches réduit. Il est bien adapté aux systèmes embarqués compacts.
Comparé aux interfaces RVB ou LVDS des modules TFT, QSPI simplifie le routage des PCB et réduit la complexité des connecteurs. Cependant, les concepteurs de systèmes doivent garantir la compatibilité avec le MCU hôte et optimiser le micrologiciel pour une gestion efficace du tampon de trame et des performances de taux de rafraîchissement.
La personnalisation se concentre sur l'intégration des modules plutôt que sur les modifications au niveau du panneau. Les domaines clés incluent la conception FPC, la lentille de protection et l'optimisation du micrologiciel.
Contrairement aux écrans LCD TFT, les panneaux AMOLED ont des contraintes de taille et de résolution fixes. Les ingénieurs peuvent personnaliser la structure mécanique, la définition des broches, la liaison optique et le réglage de la sensibilité tactile. Cela rend AMOLED adapté à l’optimisation axée sur les applications plutôt qu’à une refonte structurelle complète.
La gestion thermique, la consommation électrique et les performances à vie sont des facteurs critiques. Ceux-ci affectent directement la fiabilité des appareils compacts.
Les panneaux AMOLED sont sensibles à la chaleur et au contenu statique prolongé, ce qui peut entraîner une brûlure au fil du temps. Une conception appropriée de l’interface utilisateur (décalage de pixels, mode sombre), une gestion de l’alimentation et une conception thermique du boîtier sont essentielles. Les facteurs environnementaux tels que la plage de température de fonctionnement et les conditions d"utilisation en extérieur doivent également être validés dès le début de la phase de conception.
