Pourquoi les écrans tactiles ont-ils des bordures noires ?

De nombreuses personnes remarquent la bordure noire autour d’un écran tactile et se posent la même question :

Peut-on le supprimer ? L"écran peut-il être entièrement transparent ou bord à bord ?

À première vue, la bordure noire peut ressembler à un élément cosmétique. En réalité, il remplit plusieurs fonctions structurelles, optiques et d’assemblage importantes. Dans de nombreux appareils industriels, médicaux et embarqués, la suppression de la bordure noire peut créer des défauts visibles, réduire la qualité de l"intégration ou augmenter la complexité de la fabrication.

Cet article explique pourquoi les bordures noires sont couramment utilisées sur les écrans tactiles et comment elles peuvent être personnalisées pour différents projets.

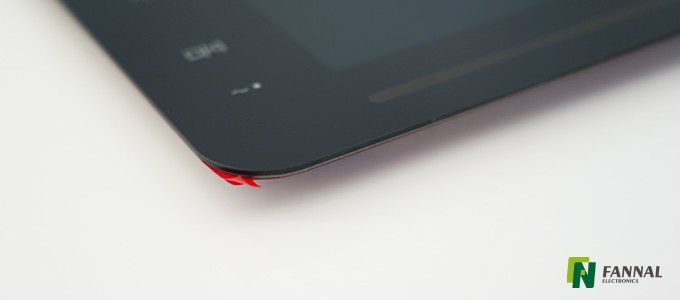

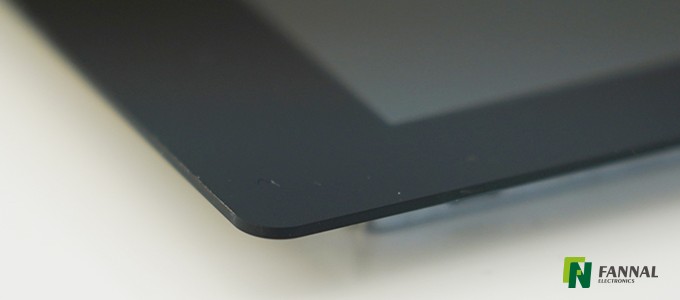

Qu"est-ce que la bordure noire sur un écran tactile ?

La bordure noire est généralement une couche occultante imprimée appliquée sur la vitre de protection ou sur la surface de l'écran tactile. Il entoure la zone d'affichage active et masque les zones non visibles en dessous.

Selon la structure, on peut également l"appeler :

• Masque noir

• Bordure d"impression en soie

• Impression du cadre noir

• Zone d"occultation du verre de couverture

• Couche d"encre de bordure décorative

Il est couramment utilisé dans :

• Écrans tactiles capacitifs

• Modules LCD TFT

• Écrans à liaison optique

1. Il cache les structures internes

En dehors de la zone de visualisation active, un module d"affichage contient plusieurs composants fonctionnels qui ne sont pas visuellement attrayants, tels que :

• Connexions de queue FPC

• Zone de liaison du circuit intégré du pilote

• Lignes de routage des capteurs ITO

• Marges adhésives

• Zones d"alignement mécanique

Sans bordure noire, ces éléments peuvent être visibles à travers la vitre avant, donnant au produit un aspect inachevé.

La bordure crée un cadre visuel épuré tout en laissant aux ingénieurs suffisamment d’espace pour la conception électrique et structurelle.

2. Il aide à réduire les fuites de lumière sur les bords

Les écrans LCD reposent sur des systèmes de rétroéclairage et les zones périphériques sont souvent les zones les plus difficiles à contrôler parfaitement.

Sans masquage des bordures, les utilisateurs peuvent remarquer :

• Fuite de lumière près des coins

• Bords brillants

• Transitions de luminance inégales

• Brume blanche autour du cadre

Une bordure noire absorbe la lumière parasite et masque ces incohérences de bord, améliorant ainsi la qualité globale de l"image perçue.

Ceci est particulièrement important dans :

• Écrans haute luminosité

• Écrans LCD extérieurs

• Modules à large température

• Écrans tactiles de grande taille

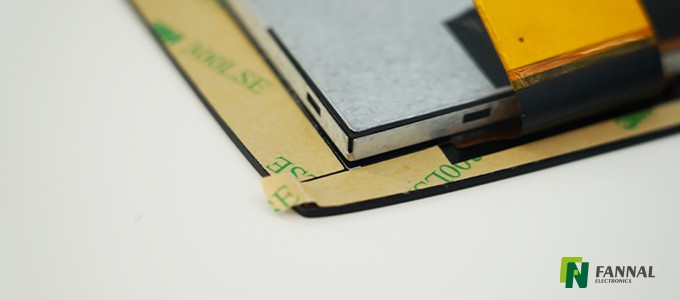

3. Il couvre les zones de liaison adhésive

De nombreux produits industriels utilisent du collage pour installer des écrans tactiles au lieu de vis visibles.

Lors du montage, il peut y avoir :

• Zones de ruban adhésif double face

• Marges de liaison OCA

• Traces de colle

• Jeux mécaniques entre le cadre et le verre

La bordure noire couvre ces zones afin que le produit final paraisse plus propre et plus intégré.

C’est l’une des raisons les plus pratiques pour lesquelles les bordures noires restent courantes dans les designs commerciaux.

4. Il améliore l’apparence du design industriel

La bordure fait également partie de l"identité visuelle frontale du produit.

Des bordures noires bien conçues peuvent aider :

• Créer une apparence symétrique

• Standardisez les proportions visuelles entre les modèles

• Faites correspondre les couleurs du boîtier

• Améliorer l"apparence et la sensation haut de gamme

• Rendre l"affichage plus uniforme lorsqu"il est éteint

De nombreux clients OEM spécifient une tolérance exacte de largeur de bordure et une symétrie des bords lors du développement.

5. Il peut inclure une personnalisation fonctionnelle

Les bordures noires ne sont pas des pièces standards fixes. Ils peuvent être personnalisés en fonction des besoins du projet, notamment :

• Largeur de bordure

• Formes arrondies ou irrégulières

• Découpes de fenêtre pour capteurs ou caméras

• Zones de logo transparentes

• Différentes couleurs (noir, blanc, gris, personnalisé)

• Encre résistante aux UV pour une utilisation en extérieur

Pour les IHM personnalisées, la bordure fonctionne souvent en conjonction avec la disposition des capteurs tactiles, la conception du boîtier et les exigences de liaison optique.

Les bordures noires peuvent-elles être complètement supprimées ?

Parfois oui, mais cela dépend de la technologie d"affichage et de la structure du produit.

Des bordures ultra-étroites ou des conceptions presque sans bordure peuvent être possibles lorsque :

• Le routage interne est repensé

• L"intégration du pilote d"affichage est optimisée

• Les tolérances de stratification sont plus strictes

• Le logement peut cacher certaines zones inactives

• Des structures de panneaux OLED ou avancées sont utilisées

Cependant, pour de nombreux modules LCD TFT industriels , une conception frontale totalement sans bordure peut augmenter les coûts et réduire la marge de fabrication.

Quelle peut être l"étroitesse d"une bordure d"écran tactile ?

Il n’existe pas de réponse universelle.

La largeur de la bordure dépend de :

• Taille du panneau

• Technologie tactile

• Position du circuit intégré du pilote

• Direction de sortie FPC

• Exigences de résistance du verre de protection

• Capacité du processus de collage

Pour les projets personnalisés, les cibles limites sont généralement évaluées lors de la phase de conception mécanique.

Solutions de bordure d"écran tactile personnalisées de FANNAL

Chez FANNAL, la conception des bordures noires est traitée comme faisant partie du processus complet d"ingénierie de l"écran tactile, et non comme un simple détail esthétique.

Nous prenons en charge des solutions personnalisées pour :

• Écrans de contrôle industriel

• Écrans tactiles médicaux

• Interfaces automobiles

• Systèmes extérieurs lisibles en plein soleil

• Produits OEM intégrés

Les services peuvent inclure :

• Impression de verres de protection personnalisés

• Optimisation des bordures pour les projets à cadre étroit

• Intégration de liaison optique

• Conception de module complet tactile + TFT

• Examen de l"ajustement mécanique avec le boîtier du client

Si vous développez un nouveau produit et avez besoin d"un meilleur équilibre entre l"apparence, la fiabilité et la fabricabilité, FANNAL peut vous aider à évaluer la bonne solution de bordure.

FAQ

Pourquoi la plupart des écrans tactiles sont-ils noirs sur les bords ?

Parce que la bordure noire masque les circuits, les zones de liaison et les zones inactives tout en améliorant l"apparence des bords.

La bordure noire réduit-elle la taille de l’affichage ?

Non. Il couvre normalement les zones non actives en dehors de la région d’affichage visible.

Les bordures noires peuvent-elles être rendues blanches ou d"autres couleurs ?

Oui. Les bordures imprimées personnalisées peuvent utiliser du blanc, du gris ou d"autres couleurs en fonction des besoins du projet.

Les écrans tactiles à cadre étroit sont-ils plus chers ?

Souvent oui. Les bordures étroites nécessitent généralement des tolérances plus strictes, un routage plus complexe et un contrôle d"assemblage plus strict.

La bordure noire fait-elle partie de l"écran LCD ou du verre de protection ?

Habituellement, il est imprimé sur la vitre de protection ou sur la couche de l"écran tactile, et non sur l"écran LCD lui-même.

La conception sans frontières est-elle meilleure ?

Pas toujours. Cela peut paraître moderne, mais les produits industriels privilégient souvent la durabilité, le contrôle des coûts et la fiabilité de l’assemblage.
