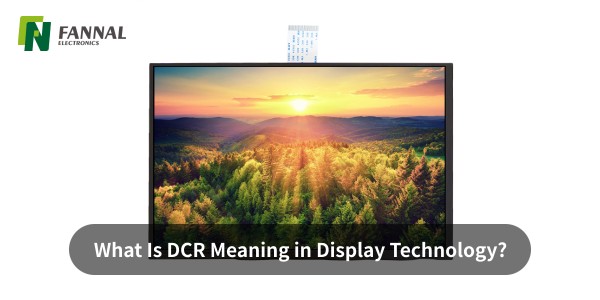

Quelle est la signification du DCR dans les affichages ?

Lors de l'évaluation d'un moniteur ou d'un module LCD, de nombreux acheteurs voient le terme DCR dans les spécifications, mais ne savent pas ce qu'il signifie réellement. Dans l'ingénierie d'affichage, DCR signifie généralement Dynamic Contrast Ratio , une fonctionnalité qui ajuste automatiquement la luminosité du rétroéclairage ou le traitement de l'image pour créer une plage de contraste perçue plus large.

Pour les moniteurs grand public, le DCR est souvent utilisé comme mesure marketing. Toutefois, pour les écrans industriels, les ingénieurs doivent comprendre comment le DCR affecte la lisibilité, la stabilité, les systèmes de caméras, les interfaces IHM et les performances à long terme.

Quelle est la signification du DCR dans un moniteur ?

DCR signifie rapport de contraste dynamique. Il décrit comment un moniteur modifie la luminosité pendant son fonctionnement pour rendre les scènes sombres plus sombres et les scènes lumineuses plus lumineuses.
Contrairement au rapport de contraste statique, le DCR n'est pas une caractéristique fixe du panneau : il s'agit d'une fonction de contrôle actif.

En pratique, le moniteur détecte le contenu de l"image :

• Écran sombre → réduit l"intensité du rétroéclairage

• Écran lumineux → augmente l"intensité du rétroéclairage

• Scènes mixtes → s"ajuste selon la logique de l"algorithme

Cela crée un numéro de contraste annoncé plus élevé, tel que :

• Contraste statique 1000:1

• 1 000 000 : 1 de RCD

Ces deux valeurs ne sont pas mesurées de la même manière.

Qu"est-ce qu"un moniteur DCR ?

Un moniteur DCR est un écran qui prend en charge le contrôle du rapport de contraste dynamique. Il utilise le micrologiciel et la gestion du rétroéclairage pour optimiser dynamiquement le contraste de l'image.
La plupart des moniteurs de bureau, des écrans de jeu et des téléviseurs peuvent inclure des fonctions DCR ou similaires sous des noms différents.

Les termes courants de la marque incluent :

• Contraste dynamique

• Contraste adaptatif

• Contraste intelligent

• Méga contraste

• Contraste automatique

Dans les modules TFT industriels , une technologie similaire peut exister à travers :

• Gradation du rétroéclairage PWM

• Compensation de la lumière ambiante

• Gradation locale (systèmes avancés)

• CI d"amélioration d"image

Comment fonctionne le DCR dans un système d’affichage ?

DCR fonctionne en analysant la luminosité de l'image, puis en modifiant la réponse du rétroéclairage ou du gamma. Cela n’améliore pas physiquement le rapport de contraste des cellules LCD lui-même.
Au lieu de cela, il manipule le contraste perçu.

Flux de contrôle typique

1. Le contrôleur de synchronisation reçoit les données de trame

2. Le niveau moyen de l"image est calculé

3. Le micrologiciel décide de l"objectif de luminosité

4. Le pilote LED ajuste le courant du rétroéclairage

5. Une correction gamma facultative est appliquée

Note d"ingénierie

Pour les équipements industriels, le DCR agressif peut provoquer :

• Pompage de luminosité

• Retard dans les changements de luminance

• Exposition incohérente de la caméra

• Distraction de l"opérateur dans les systèmes IHM

C'est pourquoi de nombreux écrans industriels privilégient une luminance stable plutôt qu'un contraste dynamique agressif.

Rapport de contraste DCR vs statique : quelle est la différence ?

Le rapport de contraste statique mesure la capacité native noir/blanc du panneau à un moment donné. Le DCR mesure l'évolution du contraste au fil du temps à l'aide d'une logique de contrôle.
Le contraste statique est plus utile pour l’évaluation technique.

Recommandation

Pour les systèmes embarqués, privilégiez :

1. Rapport de contraste statique

2. Luminosité (nites)

3. Angle de vision

4. Qualité de liaison optique

5. Traitement de surface

6. Durée de vie du rétroéclairage

Le DCR doit être considéré comme secondaire.

Un DCR plus élevé est-il toujours meilleur ?

Non, un numéro DCR plus élevé ne signifie pas toujours un meilleur affichage. Certains écrans annoncent des ratios de millions pour un qui ne reflètent pas la véritable qualité native du panneau.
L’algorithme peut simplement atténuer le rétroéclairage de manière plus agressive.

Par exemple:

• Panneau A : contraste statique 1 500 : 1 + DCR modéré

• Panneau B : contraste statique de 800 : 1 + revendication DCR extrême

Dans de nombreuses applications industrielles réelles, le panneau A fonctionne mieux.

Surtout pour :

• Dispositifs médicaux

• Panneaux IHM d"usine

• Kiosques extérieurs

• Systèmes marins

• Groupes d"instruments

La cohérence compte plus que les ratios marketing.

Les écrans TFT industriels devraient-ils utiliser le DCR ?

Le DCR peut être utile dans certains environnements, mais il doit être soigneusement réglé. Ce n’est pas toujours idéal pour les systèmes d’affichage tactiles industriels.
L'utilisation dépend du comportement de l'application.

Bons cas d"utilisation

• Terminaux multimédia

• Signalisation numérique

• Panneaux pour maison intelligente

• Systèmes d"interface utilisateur non critiques

Cas d"utilisation de la mise en garde

• Appareils de diagnostic

• Systèmes d"inspection visuelle

• Panneaux de contrôle nécessitant une luminance constante

• Systèmes avec caméras/capteurs externes

Point de vue du fabricant

Lors de l"intégration de modules TFT, nous recommandons souvent :

• Réglage DCR ON/OFF en option

• Vitesse de réponse réglable

• Mode de verrouillage de la luminosité

• Changement de profil jour/nuit

Cela donne de la flexibilité aux clients OEM.

Le DCR affecte-t-il les écrans tactiles ?

Le DCR n’affecte pas directement la détection tactile, mais il peut influencer indirectement l’expérience utilisateur. Si la luminosité change trop souvent, les utilisateurs peuvent percevoir un scintillement ou une qualité d'interface utilisateur instable.
Dans les systèmes tactiles capacitifs projetés, une incohérence visuelle peut réduire la réactivité perçue.

Pour les écrans tactiles collés, réglage équilibré entre :

• Fréquence PWM du rétroéclairage

• Synchronisation de l"actualisation de l"affichage

• Blindage CEM

• Filtrage du bruit du contrôleur tactile

est plus important que de rechercher de grands nombres DCR.

Quelles spécifications comptent plus que le DCR pour les acheteurs ?

Pour les achats B2B, de nombreuses spécifications sont plus importantes que le DCR. Concentrez-vous d’abord sur la véritable fiabilité opérationnelle.

Liste de contrôle prioritaire

• Rapport de contraste statique

• Luminosité (cd/m²)

• IPS/angle de vision

• Température de fonctionnement

• Durabilité au toucher

• Liaison optique

• Interface (HDMI / LVDS / MIPI / RVB / eDP)

• Durée de vie du rétroéclairage

• Performances CEM

• Continuité d"approvisionnement

Le DCR n’est utile qu’une fois ces bases validées.

Comment les acheteurs OEM devraient-ils évaluer les réclamations DCR ?

Demandez des conditions de test réelles avant de faire confiance aux numéros DCR. Les rapports de contraste varient considérablement selon la méthode de mesure.
Demandez aux fournisseurs :

• La valeur est-elle statique ou dynamique ?

• Test noir/blanc plein écran ou test en damier ?

• La gradation locale est-elle utilisée ?

• Le DCR peut-il être désactivé ?

• Vitesse de réponse en millisecondes ?

• Un scintillement à faible luminosité ?

Les fournisseurs fiables fournissent des données transparentes au lieu de se limiter à des ratios globaux.

Conclusion

DCR signifie Dynamic Contrast Ratio, une fonctionnalité logicielle/matérielle qui modifie la luminosité de manière dynamique pour améliorer le contraste perçu. Cela peut être utile dans les écrans grand public, mais pour les moniteurs industriels et les modules TFT, le contraste statique et la stabilité du système sont généralement plus importants.

Si vous recherchez des écrans pour des équipements industriels, médicaux, automobiles ou extérieurs , considérez le DCR comme une fonctionnalité secondaire et non comme la principale mesure de décision.

FAQ

Le DCR est-il la même chose que le HDR ?

Non. Le DCR modifie la luminosité de manière dynamique pour simuler un contraste plus fort, tandis que le HDR nécessite une plage de luminosité, une profondeur de couleur et des normes de signal plus larges telles que HDR10. Le HDR est un écosystème d"imagerie complet ; DCR est une fonction d"amélioration du contraste.

Le DCR peut-il réduire la durée de vie de l’écran ?

Potentiellement oui. Des cycles fréquents de luminosité élevée peuvent augmenter la contrainte thermique des LED au fil du temps si la conception thermique est mauvaise. Des pilotes de rétroéclairage de qualité minimisent ce problème.

Pourquoi certains moniteurs sont-ils plus beaux lorsque le DCR est désactivé ?

Parce que le DCR peut provoquer des changements de luminosité ou une instabilité gamma. Pour le travail de bureau, la CAO ou l"interface utilisateur industrielle, de nombreux utilisateurs préfèrent une luminosité fixe pour plus de cohérence.

Le DCR est-il utile à l’extérieur ?

Parfois. Le DCR peut améliorer la visibilité dans des scènes changeantes, mais une luminosité élevée, un revêtement anti-éblouissant, une liaison optique et une lisibilité à la lumière du soleil sont généralement plus importants à l"extérieur.

Qu"est-ce qu"un rapport de contraste réaliste pour les panneaux TFT industriels ?

De nombreux panneaux IPS TFT offrent un contraste statique d"environ 800:1 à 1500:1. Les technologies haut de gamme peuvent dépasser cela en fonction de la taille et du fournisseur.
