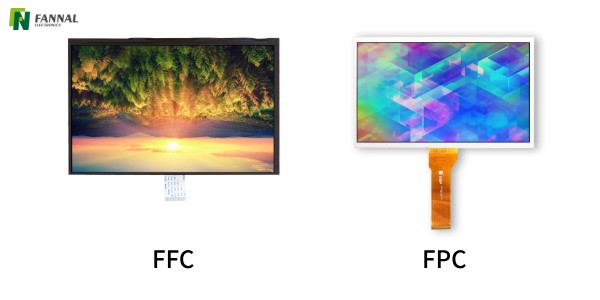

FFC vs FPC : lequel devriez-vous utiliser pour les applications d'affichage et tactiles ?

FFC (Flat Flexible Cable) est un simple câble laminé utilisé pour la transmission de signaux de base, tandis que FPC (Flexible Imprimé Circuit) est un circuit flexible qui prend en charge un routage complexe, des signaux à grande vitesse et l"intégration de composants.

En bref:

• FFC = connexion

• FPC = circuit + capacité de conception

Cette distinction devient essentielle dans les systèmes d"affichage et tactiles modernes, où l"intégrité du signal, la fiabilité et les contraintes d"espace ont un impact direct sur les performances.

Guide de décision rapide (pour les ingénieurs)

• Utiliser FFC → connexions statiques simples et peu coûteuses

• Utiliser FPC → signaux haute vitesse, conception compacte, haute fiabilité

• Utiliser FPC → systèmes d'affichage industriels, médicaux ou extérieurs

FFC vs FPC : différences structurelles et matérielles

FPC est essentiellement un PCB flexible , pas seulement un câble. Il peut être conçu pour répondre à des exigences électriques et mécaniques spécifiques, tandis que le FFC reste une solution d'interconnexion standardisée.

Comparaison des performances : intégrité du signal, température et fiabilité

Intégrité du signal

FFC convient aux signaux basse fréquence et aux connexions simples. Il manque de contrôle d’impédance et de capacité de blindage.

FPC, quant à lui, prend en charge :

• Conception à impédance contrôlée

• Interfaces haut débit (RVB, LVDS, MIPI)

• Stratégies de blindage EMI et de mise à la terre

Cela fait du FPC le choix préféré dans les modules d"affichage modernes où la stabilité du signal est essentielle.

Résistance à la température

• FFC (PET) : Généralement limité aux environnements modérés

• FPC (PI) : Résiste aux températures plus élevées et aux cycles thermiques

Pour les applications industrielles (par exemple, -20°C à 70°C ou plus), le FPC offre une stabilité nettement meilleure.

Fiabilité mécanique

FPC fonctionne mieux sous :

• Flexion répétée

• Vibration

• Sollicitation mécanique à long terme

Le FFC est plus adapté aux installations statiques avec un minimum de mouvements.

Pourquoi FPC est préféré dans les systèmes d"affichage industriels et extérieurs

Dans les applications réelles, en particulier dans les environnements industriels, les interconnexions sont exposées à bien plus que de simples exigences électriques.

FPC est largement utilisé dans les systèmes d"affichage industriels car il prend en charge :

1. Intégration compacte

FPC permet des agencements restreints à l"intérieur des modules d"affichage, en particulier lors de l"intégration :

• Panneaux d"affichage TFT

• Capteurs tactiles

• CI de pilote

2. Haute fiabilité dans des conditions difficiles

Les environnements industriels impliquent souvent :

• Fluctuations de température

• Vibrations mécaniques

• Poussière et interférences électromagnétiques

Le FPC peut être conçu avec des couches de renfort, un blindage et un serre-câble pour garantir une durabilité à long terme.

3. Optimisation au niveau du système

Contrairement à FFC, FPC peut être personnalisé pour :

• Optimisation du routage du signal

• Positionnement du connecteur

• Intégration avec des structures de liaison optique

Ceci est essentiel dans les écrans extérieurs à haute luminosité et les modules d’affichage tactiles entièrement intégrés.

Quand devriez-vous choisir FFC au lieu de FPC ?

FFC reste un choix valable dans de nombreux scénarios, notamment lorsque :

• La conception est simple et standardisée

• Les exigences en matière de vitesse du signal sont faibles

• La sensibilité aux coûts est élevée

• Aucune flexion dynamique ni environnement difficile n"est impliqué

Les cas d"utilisation typiques incluent :

• Imprimantes

• Connexions internes de l"électronique grand public

• Connexions de base de l"écran à la carte

Que se passe-t-il si vous choisissez le mauvais ?

La sélection d’une mauvaise solution d’interconnexion peut entraîner de graves problèmes système :

• Dégradation du signal → sortie d'affichage instable ou scintillement

• Problèmes EMI → interférence affectant les performances du système

• Défaillance mécanique → fissures ou dommages au connecteur sous vibration

• Instabilité thermique → défaillance dans des environnements extrêmes

Dans les systèmes d’affichage et tactiles, ces problèmes apparaissent souvent après le déploiement, ce qui rend leur résolution coûteuse.

FFC vs FPC dans les applications réelles

Besoin d"aide pour choisir entre FFC et FPC pour votre écran ?

Le choix entre FFC et FPC n"est pas seulement une décision concernant les composants : cela a un impact direct sur les performances et la fiabilité de l"ensemble de votre système.

Dans de nombreuses applications industrielles et embarquées, le FPC n"est pas seulement préféré, il est obligatoire.

Si votre projet implique :

• Intégration de l"écran tactile

• Modules TFT haute luminosité

• Opération dans un environnement difficile

• Contraintes mécaniques personnalisées

Une conception FPC personnalisée est souvent la solution la plus fiable.

À FANNAL, nous fournissons :

• Conception et optimisation FPC personnalisées

• Solutions d'affichage tactile intégrées

• Liaison optique et intégration au niveau du système

Si vous ne savez pas quelle solution convient à votre projet, notre équipe d"ingénieurs peut vous aider à évaluer vos besoins et vous recommander la meilleure approche.

FAQ

Le FFC peut-il remplacer le FPC dans les modules d"affichage ?

Non. FFC ne peut pas prendre en charge les signaux à grande vitesse ou le routage complexe requis dans les systèmes d"affichage et tactiles modernes.

Le FPC est-il plus fiable que le FFC dans les environnements difficiles ?

Oui. Le FPC offre une meilleure résistance à la température, aux vibrations et aux contraintes mécaniques à long terme.

Pourquoi les FPC sont-ils utilisés dans les modules d"affichage tactile ?

FPC prend en charge le routage à pas fin, l"intégration de circuits intégrés et la transmission de signaux à grande vitesse, ce qui le rend idéal pour les écrans tactiles.

Les connecteurs FFC et FPC sont-ils interchangeables ?

Ils peuvent être mécaniquement compatibles, mais les différences de performances peuvent avoir un impact sur l"intégrité et la fiabilité du signal.

Qu"est-ce qui est le plus rentable : FFC ou FPC ?

FFC est plus rentable pour les connexions simples, tandis que FPC offre une meilleure valeur dans les systèmes complexes et de haute fiabilité.
