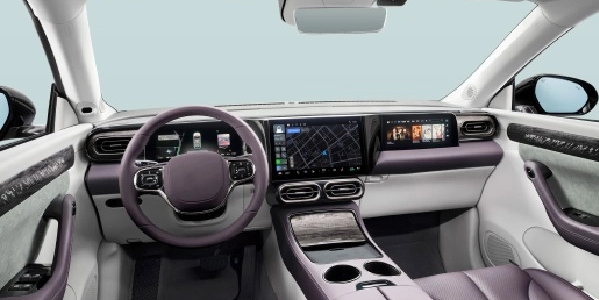

Tableau de bord dans la voiture : instruments du tableau de bord et conception du système d'affichage automobile

Qu"est-ce qu"un tableau de bord dans une voiture et en quoi est-il différent d"un affichage sur le tableau de bord ?

Un tableau de bord dans une voiture est le système qui présente les données de conduite critiques telles que la vitesse, le régime, le carburant et les avertissements. Un affichage de tableau de bord fait spécifiquement référence à l'interface visuelle (LCD/OLED) utilisée pour restituer ces informations.

D'un point de vue technique, le tableau de bord est une intégration au niveau du système , tandis que l'affichage n'est qu'un composant de celui-ci. Un groupe d'instruments complet comprend généralement :

• Module d"affichage (TFT/OLED)

• Écran tactile (en option)

• Lentille de protection (verre ou PMMA)

• Système de rétroéclairage

• Interface pilote IC et ECU

• Boîtier mécanique et conception thermique

Quels sont les principaux types de tableaux de bord et d’affichages automobiles ?

Les tableaux de bord automobiles ont évolué vers trois architectures principales :

1. Groupe d"instruments analogiques

• Jauges mécaniques (moteurs pas à pas)

• Intégration minimale de l"affichage

2. Groupe d"instruments hybride

• Petit TFT intégré avec jauges analogiques

• Solution de transition pour les plateformes sensibles aux coûts

3. Groupe d"instruments entièrement numérique

• Écran TFT ou OLED complet

• Interface utilisateur définie par logiciel (vitesse, ADAS, navigation)

Tableau comparatif : technologies de tableau de bord

Jugement technique :

• TFT reste dominant en raison de la stabilité des coûts et de la prévisibilité de la durée de vie

• L'OLED est utilisé dans les véhicules haut de gamme mais nécessite une atténuation du burn-in et un contrôle thermique

Pourquoi l"écran LCD TFT reste-t-il la technologie dominante en matière d"affichage automobile ?

L'écran LCD TFT est largement utilisé dans les écrans automobiles car il offre le meilleur équilibre entre coût, luminosité, durée de vie et fiabilité..

Du point de vue du fournisseur de modules :

• Chaîne d"approvisionnement mature → prix stables

• Haute luminosité réalisable (> 1000 nits)

• Longue durée de vie (plus de 50 000 heures)

• Risque moindre de rétention d’image par rapport à l’OLED

Compromis d’ingénierie :

Aperçu du système :
pour les groupes d'instruments exposés à la lumière directe du soleil et aux éléments statiques de l'interface utilisateur , TFT reste le choix d'ingénierie le plus sûr.

Qu"est-ce qui rend un écran de voiture lisible sous la lumière du soleil et dans des environnements difficiles ?

L'écran d'une voiture doit rester lisible sous une lumière ambiante élevée, des variations de température et des vibrations..

Les facteurs d’ingénierie clés comprennent :

1. Conception haute luminosité

• Cible :  800 à 1 500 nits

• Nécessite un rétroéclairage LED efficace + une gestion thermique

2. Liaison optique (critique)

• Élimine l"espace d"air entre l"écran et la lentille de protection

• Réduit la réflexion de ~4 % à <1,5 %

3. Anti-reflet (AR) / Anti-éblouissement (AG)

• Le revêtement AR améliore le contraste à la lumière du soleil

• AG réduit la réflexion spéculaire mais peut réduire la netteté

4. Grand angle de vision (IPS)

• Assure la visibilité depuis différentes positions du conducteur

Aperçu technique :
sans liaison optique , même un écran de 1 000 nits peut paraître délavé. La conception de la pile optique est souvent plus importante que la luminosité brute.

Comment le toucher et l’affichage s’intègrent-ils dans les systèmes de tableaux de bord modernes ?

Les écrans automobiles modernes intègrent souvent des fonctionnalités tactiles , en particulier dans les tableaux de bord centraux.

Deux méthodes d"intégration principales :

1. Toucher sur cellule/dans la cellule

• Intégré au panneau d"affichage

• Structure plus fine

• Réflectivité inférieure

2. Module complémentaire PCAP (capacité projetée)

• Panneau tactile séparé laminé sur le dessus

• Meilleure flexibilité et durabilité

Compromis d’ingénierie :

Recommandation du système :
pour les groupes d'instruments, le mode non tactile ou PCAP est préférable en raison de la fiabilité et de la stabilité EMI.

Quels sont les principaux défis de l’intégration des systèmes d’affichage automobile ?

Concevoir un tableau de bord de voiture ne consiste pas seulement à sélectionner un affichage. Les véritables défis résident dans l’intégration au niveau du système :

1. Conformité EMI/EMC

• L"affichage + le toucher ne doivent pas interférer avec l"électronique du véhicule

• La conception du blindage et de la mise à la terre est essentielle

2. Gestion thermique

• Les environnements de tableau de bord peuvent dépasser 85°C

• La dégradation du rétroéclairage et le changement de couleur doivent être contrôlés

3. Résistance aux vibrations et aux chocs

• Liaison et montage de qualité automobile requis

4. Exigence de long cycle de vie

• 5 à 10 ans de cohérence de l"approvisionnement

• Gestion de l"obsolescence des composants

5. Sécurité et redondance de l"interface utilisateur

• Affichage de sécurité pour les données critiques (vitesse, avertissement)

Aperçu technique :
de nombreuses défaillances des écrans automobiles ne se produisent pas au lancement, mais après 2 à 3 ans sur le terrain , notamment en raison de la dégradation thermique et UV.

Comment choisir le bon module d"affichage pour un tableau de bord de voiture ?

Du point de vue des achats B2B ou de la conception de systèmes, la sélection doit suivre cette priorité :

Liste de contrôle de sélection de base

• Taille et résolution d'affichage (en fonction des exigences de l'interface utilisateur)

• Luminosité (> 1 000 nits recommandés)

• Température de fonctionnement (-30°C à +85°C)

• Capacité de liaison optique

• Compatibilité des interfaces (LVDS / MIPI)

• Exigence tactile (oui/non)

• Durée de vie et stabilité de l"approvisionnement

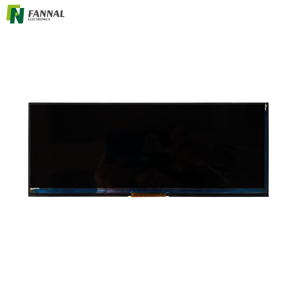

Spécifications typiques des écrans automobiles

Conclusion : Pourquoi la réflexion au niveau du système est importante dans la conception d"écrans automobiles

Un tableau de bord dans une voiture n'est pas seulement un écran : c'est une interface homme-machine (IHM) essentielle à la mission..

Du point de vue du fabricant, l"avantage concurrentiel réside dans :

• Optimisation de la pile optique (pas seulement la sélection des panneaux)

• Chaîne d"approvisionnement stable pour les projets à long cycle de vie

• Capacité d"intégration (affichage + tactile + liaison + EMI)

Dans les projets automobiles, le meilleur écran n'est pas celui qui offre les spécifications les plus élevées : c'est celui qui offre des performances constantes sur 10 ans dans des conditions réelles..

FAQ

Quelle est la différence entre le combiné d"instruments et l"écran d"infodivertissement ?

Le groupe d"instruments affiche les données de conduite telles que la vitesse et le régime. L"écran d"infodivertissement gère les médias, la navigation et l"interaction de l"utilisateur.

Pourquoi la plupart des voitures utilisent-elles encore le TFT au lieu de l"OLED ?

Le TFT offre une durée de vie plus longue, une luminosité plus élevée et aucun risque de brûlure, ce qui le rend plus fiable pour une utilisation automobile.

Quelle luminosité est requise pour l’affichage du tableau de bord d’une voiture ?

En règle générale, 800 à 1 500 nits sont nécessaires pour la lisibilité à la lumière du soleil, en fonction de la liaison optique et des revêtements.

Le toucher est-il nécessaire pour les tableaux de bord ?

Non. La plupart des groupes d"instruments restent non tactiles pour des raisons de sécurité et de fiabilité.

Qu’est-ce que la liaison optique dans les écrans de voiture ?

Il s"agit d"un processus qui stratifie l"écran et le verre de protection pour réduire les reflets et améliorer la visibilité.
