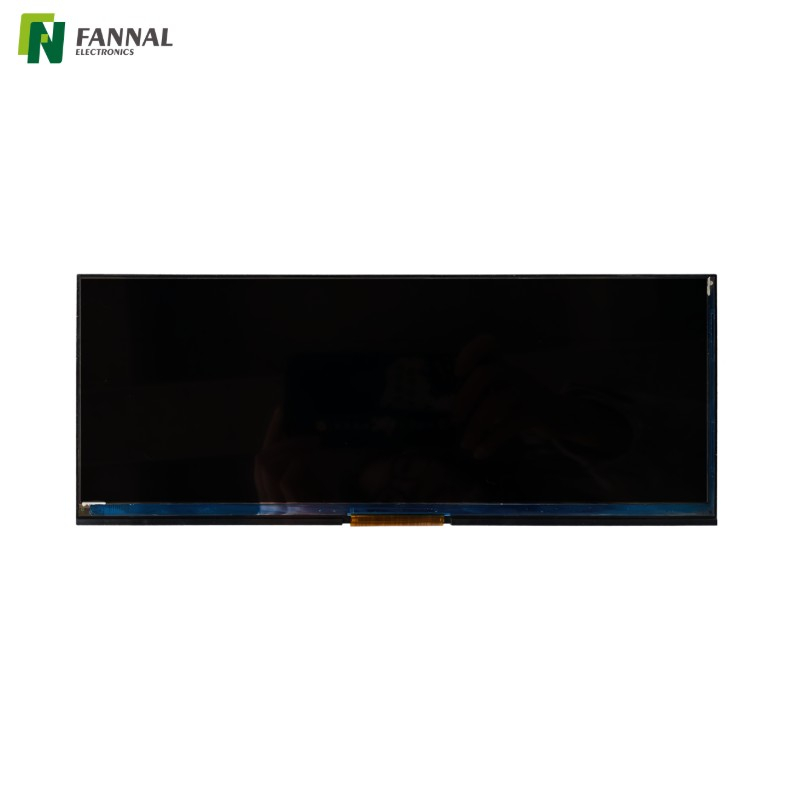

Écran tactile intégré 10,25 ' 1 920 × 720 | Écran automobile

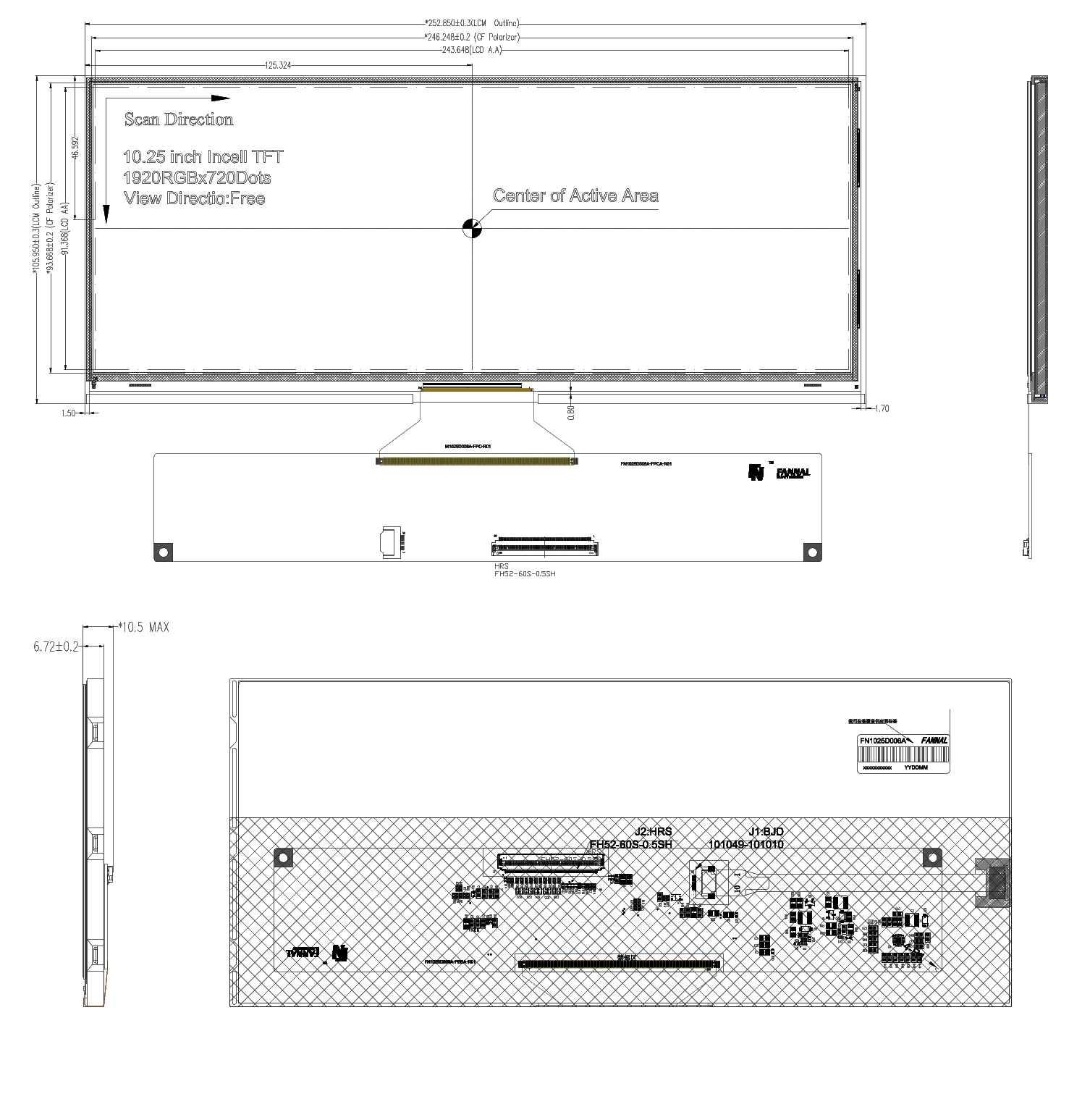

Dessin

Caractéristiques

Applications typiques

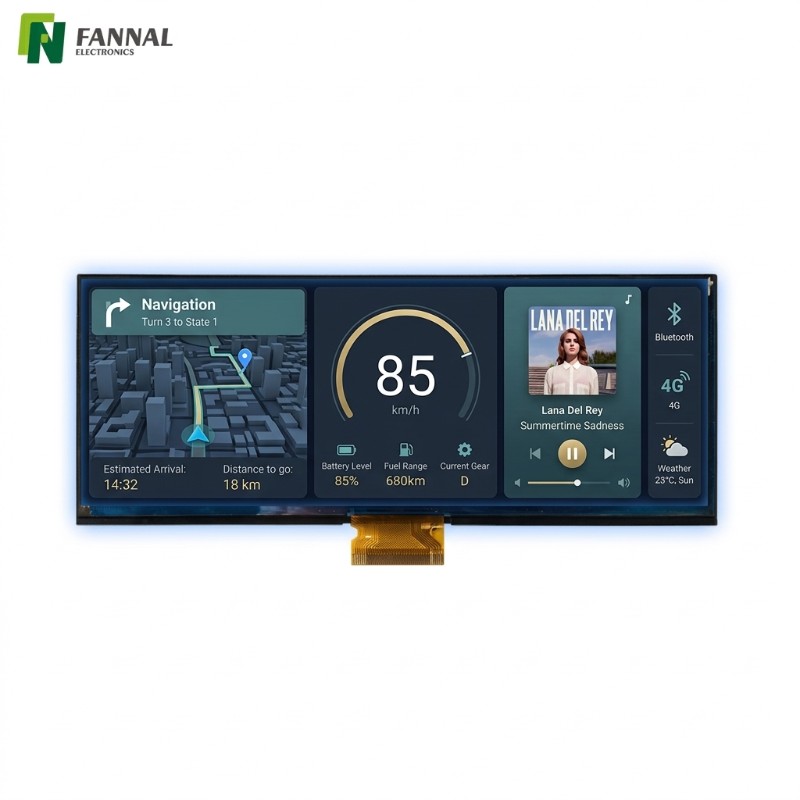

Écrans de tableau de bord automobile

Le format ultra-large rend l’affichage adapté aux tableaux de bord numériques et aux groupes d’instruments des véhicules modernes.

Interfaces de cockpit intelligentes

L'écran peut être utilisé pour les systèmes d'infodivertissement embarqués et les écrans intégrés dans le cockpit..

Systèmes IHM industriels

Le format écran large est idéal pour les interfaces machines qui nécessitent une visualisation des données sur plusieurs panneaux.

Panneaux de commande d"équipement intelligent

Convient pour :

• distributeurs automatiques intelligents

• équipement d"automatisation industrielle

• terminaux de contrôle intelligents

• systèmes de surveillance des transports

Avantages des écrans tactiles intégrés

La technologie tactile intégrée intègre les électrodes de détection tactile à l"intérieur de la structure du panneau LCD. Cette approche offre plusieurs avantages par rapport aux assemblages LCD + écran tactile traditionnels.

Pile d"affichage plus fine

Sans couche de capteur tactile séparée, le module d"affichage peut obtenir un profil plus fin.

Clarté optique améliorée

Moins de couches optiques aident à réduire la réflexion et à améliorer la clarté de l"affichage.

Réponse tactile plus rapide

La structure intégrée raccourcit le chemin du signal, améliorant ainsi la vitesse de réponse tactile.

Intégration simplifiée des appareils

Les fabricants d"équipements peuvent réduire la complexité de l"assemblage car la fonction tactile est déjà intégrée à l"écran.

Options de personnalisation pour les écrans tactiles intégrés

Par rapport aux solutions traditionnelles d'écrans tactiles séparés , les écrans tactiles intégrés ont une portée de personnalisation différente car les électrodes de détection tactile sont intégrées directement à l'intérieur de la structure du panneau LCD.

Même si le capteur tactile lui-même est généralement fixe, une personnalisation au niveau du système est toujours disponible pour l"intégration des équipements.

1. Intégration du verre de couverture

Bien que le capteur tactile soit intégré au panneau LCD, un verre de protection peut toujours être ajouté sur le dessus de l'écran.

Les options de personnalisation peuvent inclure :

• verre chimiquement renforcé

• traitement de surface anti-éblouissant (AG)

• revêtement antireflet (AR)

• impression en soie pour les cadres d"interface utilisateur

Cela permet à l'écran de répondre aux exigences industrielles en matière de durabilité et de conception..

2. Liaison optique

Pour les applications nécessitant une lisibilité et une durabilité améliorées, l'écran peut être intégré à une liaison optique.

La liaison optique aide :

• réduire les réflexions internes

• améliorer la lisibilité au soleil

• augmenter la résistance mécanique

• empêcher la condensation dans les environnements difficiles

3. Configuration du contrôleur tactile

Bien que les électrodes tactiles fassent partie du panneau LCD, la configuration du circuit intégré du contrôleur tactile et du micrologiciel peut être personnalisée.

Les ajustements techniques peuvent inclure :

• sélection du contrôleur (EETI / Microchip etc.)

• configuration des interfaces (USB/I²C)

• réglage de la sensibilité tactile

• prise en charge du mode gant ou eau

4. Personnalisation de la luminosité

Le rétroéclairage de l'écran peut être adapté en fonction de l'environnement de l'équipement.

Les options possibles incluent :

• rétroéclairage à luminosité plus élevée

• Prise en charge de la gradation PWM

• optimisation de la durée de vie du rétroéclairage

5. Intégration mécanique

Pour simplifier l"assemblage de l"équipement, le module d"affichage peut être adapté à des exigences mécaniques spécifiques.

La personnalisation typique comprend :

• supports de montage

• orientation du connecteur

• Ajustement de la longueur du FPC

• conception de la structure du cadre

FAQ

1. Quel type de processeur ou de contrôleur d"affichage peut piloter un écran LVDS 1920 × 720 ?

Un écran LVDS 1920 × 720 peut généralement être piloté par des processeurs intégrés ou des contrôleurs d'affichage prenant en charge la sortie LVDS et la configuration de synchronisation personnalisée..

Les plates-formes courantes incluent :

• Processeurs industriels basés sur ARM

• SoC d"infodivertissement automobile

• contrôleurs graphiques intégrés

Les ingénieurs doivent configurer les paramètres de synchronisation d'affichage et les paramètres de canal LVDS corrects dans le micrologiciel du système.

2. Pourquoi la résolution 1920×720 est-elle couramment utilisée pour les écrans de 10,25 pouces ?

La résolution 1920 × 720 offre un large rapport hauteur/largeur de 8:3 , ce qui convient bien aux tableaux de bord et aux écrans de cockpit automobiles modernes..

Ce format permet d"afficher simultanément plusieurs zones d"informations, telles que :

• informations de navigation

• données sur l"état du véhicule

• panneaux d"interface multimédia

Il améliore également la continuité visuelle dans les dispositions de tableau de bord larges.

3. Cet écran peut-il prendre en charge le fonctionnement au toucher avec des gants ou au toucher humide ?

Dans de nombreuses conceptions d'équipements, la fonctionnalité des gants ou du toucher humide peut être prise en charge via la configuration du contrôleur tactile et le réglage du micrologiciel..

Les applications industrielles et automobiles nécessitent souvent une opération tactile lorsque les utilisateurs portent des gants ou lorsque de l"humidité est présente sur l"écran.

Les performances réelles dépendent du circuit intégré du contrôleur tactile sélectionné et du réglage du système..

4. Comment un écran ultra-large améliore-t-il la conception de l’interface utilisateur ?

Les écrans ultra-larges permettent aux ingénieurs de concevoir des interfaces utilisateur multi-panneaux où différentes zones d'informations sont visibles en même temps.

Par rapport aux écrans 16:9 traditionnels, un affichage large peut fournir :

• zones de visualisation du tableau de bord plus grandes

• meilleure séparation des données entre les sections de l"interface utilisateur

• lisibilité améliorée pour l"opérateur dans les systèmes de contrôle

C'est pourquoi les écrans grand format sont de plus en plus utilisés dans les cockpits automobiles et les interfaces d'équipements industriels..

5. Quels facteurs de fiabilité doivent être pris en compte pour les affichages d"équipements automobiles ou extérieurs ?

Les écrans utilisés dans les environnements automobiles ou extérieurs doivent être conçus pour résister à plusieurs facteurs environnementaux, notamment :

• grandes variations de température

• vibrations et contraintes mécaniques

• forte lumière ambiante

• longues heures de fonctionnement

La sélection d'écrans offrant une large prise en charge de la température, des systèmes de rétroéclairage stables et une intégration mécanique robuste permet de garantir une fiabilité à long terme dans ces conditions.
