Si vous êtes nouveau dans le secteur des écrans tactiles , la gamme d'abréviations (COG, FOG, LCM, TPM) peut sembler déroutante. En tant que fabricant de modules d'affichage, nous expliquons souvent ces termes « abréviation industrielle » à nos clients et partenaires. Voici un guide clair pour vous aider à comprendre comment un module d'affichage évolue d'un panneau nu à un écran tactile entièrement fonctionnel.

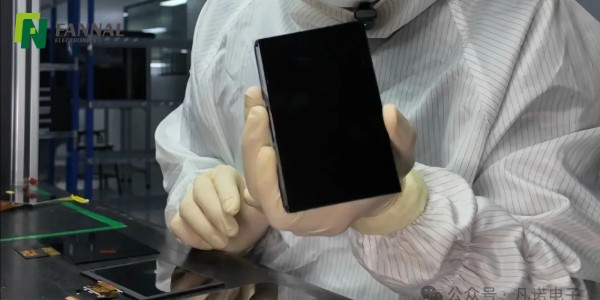

Un panneau LCD est le substrat en verre central d'un module d'affichage.
Il affiche des images mais n'a pas de pilote et ne peut pas émettre de lumière seul. Considérez-le comme un « cerveau sans énergie », contrôlant les molécules de cristaux liquides pour moduler la lumière. Dans nos projets, c’est la base sur laquelle tout le reste est construit.
Remarque : Dans la plupart des écrans modernes, le panneau LCD est en fait un écran TFT LCD (Thin-Film Transistor LCD) . TFT est un type de technologie à matrice active qui utilise des transistors à couches minces pour contrôler chaque pixel individuellement, permettant une résolution plus élevée, une meilleure stabilité d'image et une réponse plus rapide par rapport aux écrans LCD passifs.
En pratique, lorsque les clients font référence à un « LCD », ils désignent généralement un module LCD TFT..

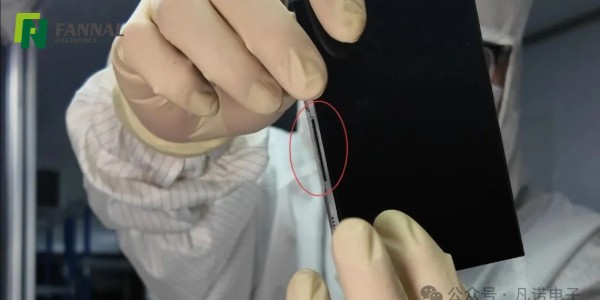

COG est une méthode dans laquelle le circuit intégré du pilote est directement monté sur la vitre LCD.
Cela permet au panneau d’afficher réellement des images. Nous utilisons souvent COG pour de petits modules tels que les tableaux de bord de voiture, les appareils portables et les écrans industriels. Il offre une taille compacte, une réponse rapide et s'adapte aux conceptions à espace limité.

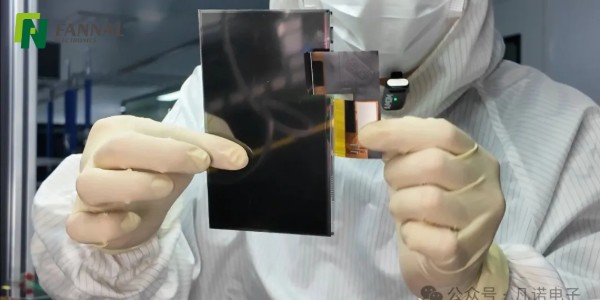

FOG fait référence à un COG combiné à un FPC (Flexible Imprimé Circuit).
Le FPC agit comme un pont souple, connectant les signaux COG et l'alimentation à la carte mère. FOG facilite l’intégration pour nos clients.
Remarque : D"autres termes d"emballage associés incluent COF (Chip On Film), COB (Chip On Board) et TAB (Tape Automated Bonding), chacun avec des fonctionnalités légèrement différentes.

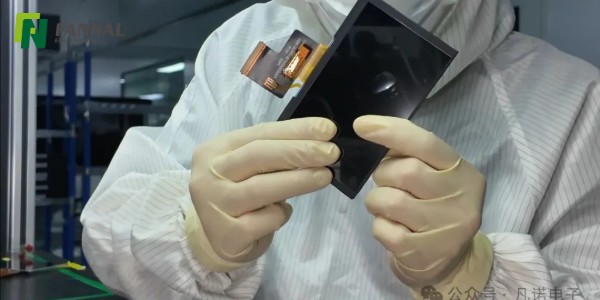

LCM est un module d'affichage complet qui comprend le panneau LCD, le pilote IC, le FPC et l'unité de rétroéclairage (BLU).
C'est un écran prêt à l'emploi : branchez l'alimentation, et l'image apparaît. D'après notre expérience dans la fourniture de modules industriels et médicaux, les spécifications LCM telles que la taille et la résolution sont des paramètres clés demandés par les clients.

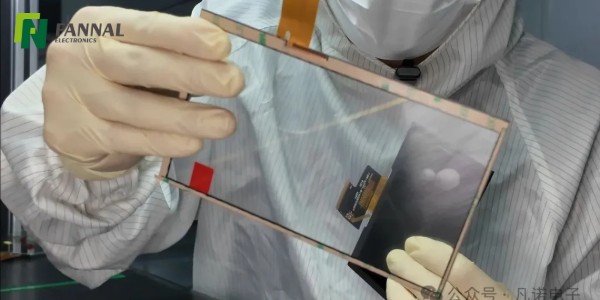

TP est un écran tactile qui détecte la saisie du doigt ou du stylet.
Les structures courantes incluent G+G (couvercle en verre + capteur en verre) et G+F (couvercle en verre + capteur à film). Le choix affecte la sensation au toucher, l’épaisseur et le coût. En tant que fabricant, nous évaluons ces structures en fonction de l'application cible.

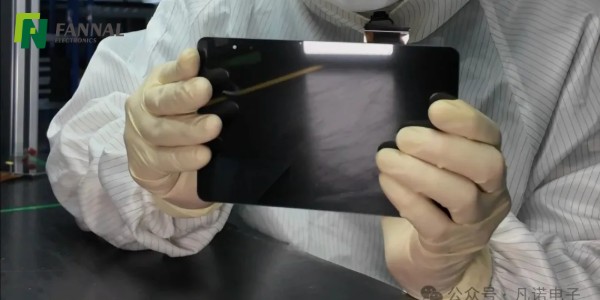

TPM combine un écran tactile avec un LCM en une seule unité intégrée.
Utilisant des méthodes de liaison optique telles que l’OCA ou l’OCR, le TPM fournit à la fois des fonctions d’affichage et tactiles. Nous concevons des TPM pour les applications interactives dans les appareils automobiles, médicaux et industriels, garantissant fiabilité et clarté.
Pour les projets à haute intégration, TDDI (Touch and Display Driver Integration) peut combiner les fonctions tactiles et d’affichage en une seule puce. Dans les applications industrielles, nous préférons souvent des circuits intégrés séparés pour maintenir la stabilité et la flexibilité.
COF (Chip On Film) – plus flexible pour les écrans plus grands
COB (Chip On Board) – économique mais de plus grande taille
TAB (Tape Automated Bonding) – ancienne méthode de liaison
TDDI (Touch and Display Driver Integration) – intègre le pilote tactile et d’affichage dans une seule puce
Ces termes méritent d"être connus pour comprendre la conception et la terminologie des modules.
Un module d"affichage tactile évolue typiquement comme suit :
Panneau LCD → COG → FOG → BLU → LCM → TP → Liaison optique → TPM
Chaque étape ajoute de la structure et des fonctionnalités. Comprendre ce flux vous aide à comprendre pourquoi les abréviations telles que COG, FOG, LCM et TPM ne sont pas de simples lettres : elles représentent de véritables fonctionnalités de module et des considérations de conception que nous traitons en tant que fabricant.
Non, mais c'est fortement recommandé dans la plupart des applications.
Par rapport à la liaison aérienne, la liaison optique (OCA/OCR) réduit la réflexion, améliore le contraste et augmente la durabilité. Dans les environnements extérieurs, médicaux et industriels, il est souvent considéré comme essentiel.
TDDI intègre les fonctions de pilote tactile et d'affichage dans une seule puce.
Cela réduit le nombre de composants et l’épaisseur des modules. Cependant, dans les applications industrielles, des circuits intégrés tactiles et d'affichage séparés sont encore couramment utilisés pour une meilleure flexibilité et stabilité du système.
Les principales raisons sont une luminosité insuffisante et une réflexion de surface.
En plus d'augmenter la luminosité du rétroéclairage (nits), la liaison optique et les traitements antireflet peuvent améliorer considérablement la lisibilité à la lumière du soleil.
Oui, mais ils nécessitent une conception et des réglages spécifiques.
Le toucher capacitif standard peut ne pas bien réagir aux gants ou à l'humidité, mais le réglage du contrôleur et la conception des capteurs peuvent permettre un toucher des gants et un fonctionnement résistant à l'eau, en particulier dans les dispositifs industriels et médicaux.
Le polariseur fait partie du panneau LCD à l'intérieur du LCM, pas du panneau tactile.
Il est fixé sur la vitre LCD et se trouve sous l'écran tactile, jouant un rôle clé dans le contrôle de la lumière et l'affichage des images.
