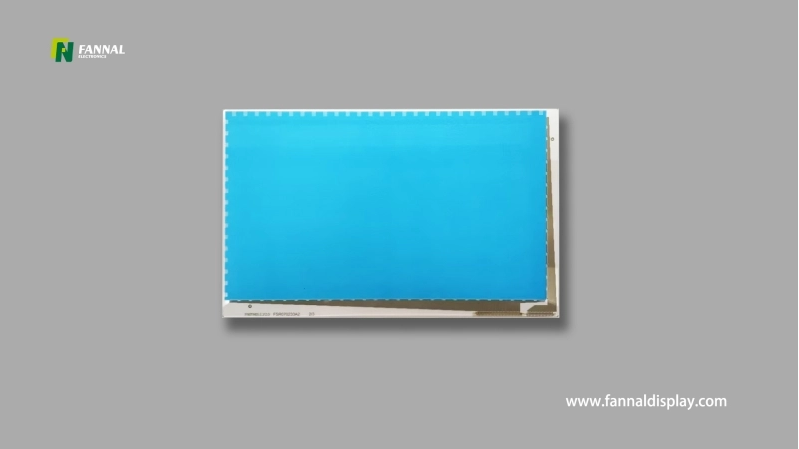

Comment fonctionnent les capteurs à écran tactile? Un guide simple

Les capteurs à écran tactile sont largement utilisés dans l’électronique grand public, mais le choix de la bonne technologie pour les équipements industriels ou médicaux nécessite une compréhension plus approfondie du fonctionnement de chaque méthode de détection.

Dans les environnements professionnels, des facteurs tels que la résistance aux interférences électromagnétiques, le fonctionnement des gants, la stabilité à long terme et la durabilité environnementale comptent souvent plus que la simple sensibilité tactile. Ce guide explique le fonctionnement des principales technologies tactiles et, plus important encore, comment choisir la bonne pour les systèmes embarqués.

Qu"est-ce qu"un écran tactile?

Un écran tactile est un périphérique d"entrée qui permet aux utilisateurs d"interagir avec un appareil en touchant directement son affichage. L"écran détecte la position et le mouvement de votre doigt ou d"un stylet et répond en conséquence en affichant des informations, en ouvrant des applications ou en exerçant d"autres fonctions. Cette interaction est rendue possible par des capteurs à écran tactile intégrés dans l"écran, qui sont responsables de la détection et de l"interprétation des entrées tactiles.

Il existe différents types d"écrans tactiles, et ils fonctionnent tous en fonction de la technologie sous-jacente utilisée pour détecter le toucher. Comprendre le fonctionnement de ces capteurs vous aidera à apprécier la magie derrière l"interface tactile.

Types de capteurs à écran tactile

Avant de plonger dans le fonctionnement des capteurs à écran tactile, il est important de comprendre les principaux types de technologie d"écran tactile. Les types les plus courants sont:

• Écrans tactiles résistifs

• Écrans tactiles capacitifs

• Écrans tactiles infrarouges

• Écrans tactiles à ondes acoustiques de surface (SAW)

• Écrans tactiles optiques

Examinons de plus près le fonctionnement de ces technologies, en commençant par les plus courantes.

1. Technologie tactile résistive

Les écrans tactiles résistifs détectent les entrées par pression physique. Lorsque la couche conductrice supérieure entre en contact avec la couche inférieure, un changement de tension est mesuré et converti en coordonnées XY.

Caractéristiques techniques

• Fonctionne avec des gants et un stylet

• Immunisé contre les gouttelettes d"eau déclenchant de faux contacts

• Transmission lumineuse inférieure par rapport au capacitif

• Capacité multi-touch limitée

• Usure mécanique dans le temps

Cas d"utilisation typiques

• Panneaux de contrôle industriels

• Dispositifs médicaux nécessitant une saisie au stylet

• Environnements difficiles où le port des gants est obligatoire

Le résistif reste pertinent dans les environnements où la fiabilité et la compatibilité avec les gants l"emportent sur la clarté optique.

2. Technologie capacitive projetée (PCAP)

Les écrans tactiles capacitifs projetés détectent les changements dans les champs électrostatiques lorsqu'un objet conducteur (comme un doigt) s'approche de la grille de capteurs.

Caractéristiques techniques

• Prend en charge le contrôle multi-touch et gestuel

• Haute clarté optique

• Surface en verre résistante

• Sensible aux EMI sans blindage approprié

• Nécessite un réglage du contrôleur pour un fonctionnement avec des gants ou sur sol mouillé

Considérations industrielles

Dans les applications industrielles et médicales, les systèmes PCAP nécessitent souvent :

• Conception CEM améliorée

• Réglage du firmware étanche

• Optimisation du mode gant

• Liaison optique pour améliorer la durabilité

Le PCAP est désormais largement adopté dans les équipements professionnels, mais la complexité d"intégration est supérieure à celle des solutions résistives.

3. Technologie tactile infrarouge

Les systèmes infrarouges utilisent une grille d"émetteurs et de récepteurs IR pour détecter les interruptions tactiles.

Caractéristiques techniques

• Aucune superposition sur la surface d"affichage

• Fonctionne avec n"importe quel objet d"entrée

• Convient aux écrans de grande taille

• Sensible à la poussière ou à une forte lumière ambiante

Généralement utilisé dans les kiosques, les grands systèmes interactifs ou les installations extérieures plutôt que dans les modules intégrés compacts.

4. Écrans tactiles d"onde acoustique de surface (scie)

Les écrans tactiles Surface Acoustic Wave utilisent des ondes ultrasonores se propageant à travers la surface du verre. Lorsqu"un toucher interrompt le motif d"onde, le système calcule la position tactile.

Caractéristiques techniques

• Haute clarté optique

• Excellente qualité d"image

• Sensible aux contaminants tels que l"eau ou la poussière

• Ne convient pas aux environnements industriels difficiles

Cas d"utilisation typiques

• Kiosques intérieurs

• Bornes d"information

• Environnements contrôlés

5. Écrans tactiles optiques

Les systèmes tactiles optiques utilisent des caméras ou des capteurs optiques situés dans les coins de l"écran pour détecter le toucher via l"ombre ou la réflexion de la lumière.

Caractéristiques techniques

• Adaptable aux très grands écrans

• Aucune superposition requise

• Coût du système plus élevé

• Nécessite un calibrage précis

Cas d"utilisation typiques

• Tableaux blancs interactifs

• Présentoirs commerciaux grand format

L"avenir des capteurs à écran tactile

Les technologies des écrans tactiles continuent d"évoluer, avec des progrès dans les matériaux, la conception des capteurs et le traitement du signal améliorant la réactivité et la durabilité. Les développements émergents tels que les structures tactiles flexibles, le retour haptique avancé et les interfaces multimodales combinant le toucher avec la reconnaissance vocale ou gestuelle élargissent les possibilités d"interaction dans l"électronique grand public et les systèmes commerciaux.

Cependant, dans les applications industrielles et médicales embarquées, la stabilité, la fiabilité et l’adaptabilité environnementale restent les principales priorités de conception. Alors que de nouveaux concepts d'interaction se développent, les technologies résistives et capacitives projetées continuent de dominer les équipements professionnels compacts en raison de leurs performances éprouvées, de leur maturité d'intégration et de leur fiabilité à long terme.

Les technologies telles que SAW et optique tactile sont généralement adoptées dans des environnements commerciaux grand format ou contrôlés plutôt que dans des systèmes embarqués compacts.

Conclusion

Les capteurs à écran tactile sont devenus une technologie d’interface essentielle dans les systèmes grand public, commerciaux et industriels. Bien qu"il existe plusieurs méthodes de détection, notamment des solutions résistives, capacitives projetées, infrarouges, SAW et optiques, chaque technologie répond à des exigences environnementales et d"intégration différentes.

Pour les équipements industriels et médicaux intégrés, la sélection de la solution tactile appropriée nécessite d"équilibrer la durabilité, la résistance EMI, la clarté optique, la compatibilité des méthodes d"entrée et la stabilité à long terme. Comprendre les principes de détection sous-jacents est essentiel pour prendre des décisions de conception fiables.

À mesure que les technologies tactiles continuent de progresser, les améliorations apportées au réglage des contrôleurs, à l"optimisation CEM, à la liaison optique et à l"ingénierie des matériaux devraient améliorer encore les performances des applications professionnelles.

FANNAL fournit des solutions tactiles et d"affichage intégrées adaptées aux environnements industriels et médicaux, aidant les ingénieurs avec des technologies à la fois résistives et capacitives projetées basées sur les exigences spécifiques du projet.
