Le guide ultime des affichages TFT: tout ce que vous devez savoir

Qu"est-ce qu"un écran TFT ?

Les écrans TFT (Thin-Film Transistor) sont un type de technologie LCD dans lequel chaque pixel est contrôlé par un ou plusieurs transistors. Cela permet un contrôle précis de la luminosité et des couleurs, permettant des images plus nettes et des temps de réponse plus rapides que les écrans LCD à matrice passive traditionnels.

1. Comment fonctionne la technologie TFT dans les écrans LCD

Chaque pixel d"un panneau TFT possède un commutateur à transistor qui régule la tension appliquée à la couche de cristaux liquides. Cette approche matricielle active minimise les images fantômes et améliore les taux de rafraîchissement, ce qui la rend adaptée aux contenus évoluant rapidement dans les systèmes embarqués.

2. Écrans LCD à matrice active et à matrice passive

• Matrice active (TFT) : Taux de rafraîchissement élevé, meilleures couleurs et contraste, adapté aux équipements industriels et médicaux.

• Matrice passive : Coût inférieur, contrôle plus simple, mais réponse plus lente et angles de vision limités.

3. Pourquoi TFT est-il largement utilisé dans les équipements professionnels

La combinaison de clarté élevée, de stabilité et de réponse rapide du TFT en fait le choix par défaut pour les écrans industriels intégrés, les moniteurs médicaux et les appareils portables.

Technologies des panneaux d"affichage TFT

1. Panneaux Twisted Nematic (TN)

Les panneaux TN sont économiques et offrent un temps de réponse rapide, mais souffrent d"angles de vision limités et d"une moindre cohérence des couleurs. Convient aux applications sensibles aux coûts où une vision large n"est pas critique.

2. Panneaux de commutation dans le plan (IPS)

Les panneaux IPS offrent des angles de vision larges et des couleurs stables, ce qui les rend idéaux pour les appareils médicaux portables, les IHM industrielles et les panneaux de contrôle professionnels.

3. Panneaux d"alignement vertical (VA)

Les panneaux VA offrent des taux de contraste élevés, des noirs profonds et de bonnes performances optiques, souvent choisis pour les écrans nécessitant un contraste visuel élevé sous un éclairage ambiant modéré.

4. Types TFT avancés (ADS, MVA)

Les variantes émergentes telles que les panneaux Advanced Super Dimension (ADS) et Multi-domain Vertical Alignment (MVA) améliorent les angles de vision et l"uniformité des couleurs, adaptées aux applications industrielles ou médicales de niche.

Technologies de rétroéclairage

1. Rétroéclairage LED standard

La plupart des TFT utilisent un rétroéclairage LED, offrant une efficacité élevée et une longue durée de vie. Idéal pour les applications intégrées en intérieur.

2. Rétroéclairages haute luminosité et lisibles à la lumière du soleil

Pour les environnements extérieurs ou à forte luminosité ambiante , les rétroéclairages à haute luminosité (500 à 1 000 nits) améliorent la lisibilité sans augmenter excessivement la consommation d'énergie.

3. Gradation locale et rétroéclairage mini-LED

Les rétroéclairages mini-LED ou segmentés permettent un meilleur contraste et de meilleures performances HDR, principalement utilisés dans les écrans industriels et médicaux haut de gamme nécessitant une imagerie précise.

4. Considérations sur l"efficacité énergétique

L"optimisation de la conception du rétroéclairage affecte à la fois les performances thermiques et la durée de vie de la batterie des appareils médicaux ou industriels portables.

Options d"intégration tactile

1. Écrans tactiles résistifs

Sensible à la pression, fonctionne avec des gants ou un stylet, très résistant. Convient aux appareils portables industriels et aux instruments médicaux nécessitant une saisie avec un gant ou un stylet.

2. Écrans tactiles capacitifs projetés (PCAP)

Prend en charge les gestes multi-touch, une clarté optique élevée, mais peut nécessiter un blindage EMI et un micrologiciel en mode gant pour une utilisation industrielle/médicale.

3. Surface tactile capacitive

Plus simple, adapté aux écrans grand format, fonctionne mieux dans des environnements intérieurs contrôlés.

4. Tactile optique et infrarouge

Méthodes sans contact, adaptables aux grands écrans. Souvent utilisé dans les kiosques, les tableaux interactifs et les bornes d"information.

5. Considérations d"intégration

• Compatibilité des contrôleurs tactiles

• Atténuation des EMI et des ESD

• Collage optique et verre de protection

• Calibrage du micrologiciel pour le toucher avec des gants/humides

Principaux avantages des écrans TFT

1. Durabilité et fiabilité à long terme

Les équipements industriels et médicaux nécessitent souvent des performances stables au fil des années. Les modules TFT offrent des cycles de vie éprouvés, notamment avec des optimisations de rétroéclairage et de contrôleur intégrées.

2. Évolutivité selon les tailles

Les écrans TFT vont de 2,4″ à 32″ et au-delà, permettant l’intégration dans des appareils portables compacts ainsi que dans de grands panneaux de commande.

3. Performances visuelles

Un contraste élevé, des couleurs stables et un contrôle précis de la luminosité garantissent un fonctionnement fiable dans les environnements cliniques et industriels.

4. Comparaisons avec d"autres technologies d"affichage

• OLED : Contraste plus élevé, plus fin, mais durée de vie et risque de brûlure plus courts.

• MicroLED : Technologie émergente, haute luminosité, coût premium.
  TFT reste le plus pratique pour les systèmes industriels et médicaux embarqués.

Applications communes

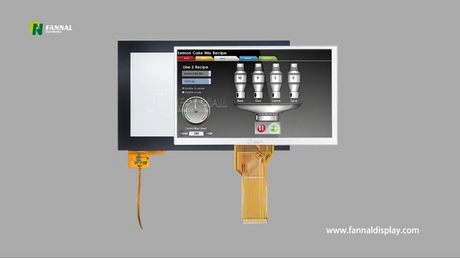

1. IHM industrielles

Utilisé dans les panneaux de commande d'usine, les terminaux portables intégrés et les outils de configuration portables. Nécessite une résistance EMI, une stabilité à long terme et un rétroéclairage robuste.

2. Dispositifs médicaux

Comprend des moniteurs patient, des instruments de diagnostic portables et du matériel de laboratoire. Nécessite des angles de vision larges, une clarté optique et une compatibilité gants/stylet.

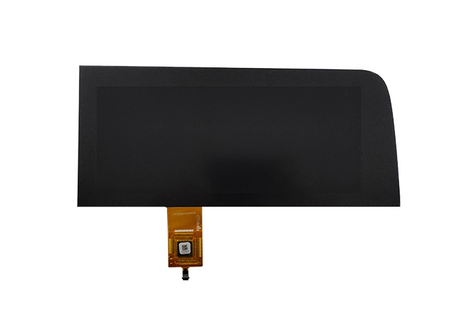

3. Écrans pour l"automobile et les transports

Panneaux lisibles à la lumière du soleil pour tableaux de bord ou interfaces de commande embarquées , nécessitant une luminosité et une résistance aux vibrations élevées.

4. Appareils grand public et portables

Écrans TFT compacts pour tablettes, scanners portables et petits instruments, équilibrant efficacité énergétique et lisibilité.

Comment choisir le bon écran TFT

1. Résolution et sélection de la taille

Adaptez la densité de pixels à l"application : les appareils médicaux portables peuvent utiliser 320 × 480 ou 480 × 800, tandis que les IHM industrielles peuvent nécessiter une résolution plus élevée.

2. Sélection de la technologie du panneau

• TN pour les contrôles de base sensibles aux coûts

• IPS pour instruments médicaux/industriels

• VA pour les besoins de contraste élevé

3. Compatibilité des interfaces

Les options incluent RVB, LVDS, MIPI DSI, SPI. Évaluez la compatibilité MCU/processeur.

4. Considérations environnementales

Température de fonctionnement, humidité, vibrations, sensibilité aux EMI et aux ESD pour toutes les sélections de panneaux d"impact.

L"avenir des écrans TFT

Les progrès en matière d"écrans TFT, de rétroéclairage et d"intégration tactile continuent d"améliorer les performances, la durabilité et la flexibilité. Les écrans flexibles, les rétroéclairages mini-LED et les technologies tactiles améliorées (toucher gant/humide, interfaces multimodales) sont de plus en plus pertinents pour les systèmes industriels et médicaux embarqués.

Alors que de nouvelles innovations émergent, les technologies résistives et PCAP restent les solutions dominantes pour les équipements professionnels compacts. SAW et optique tactile sont principalement utilisés dans les écrans commerciaux ou de kiosque grand format.

Conclusion

Les écrans TFT constituent une technologie d"interface essentielle dans les systèmes industriels, médicaux et embarqués. Comprendre les types de panneaux, les options de rétroéclairage, l"intégration tactile et les considérations environnementales est essentiel pour sélectionner des écrans fiables.

FANNAL fournit des modules TFT de qualité industrielle avec des options résistives et capacitives projetées, une liaison optique et des solutions de rétroéclairage personnalisables pour aider les ingénieurs à créer des appareils durables et hautes performances.
