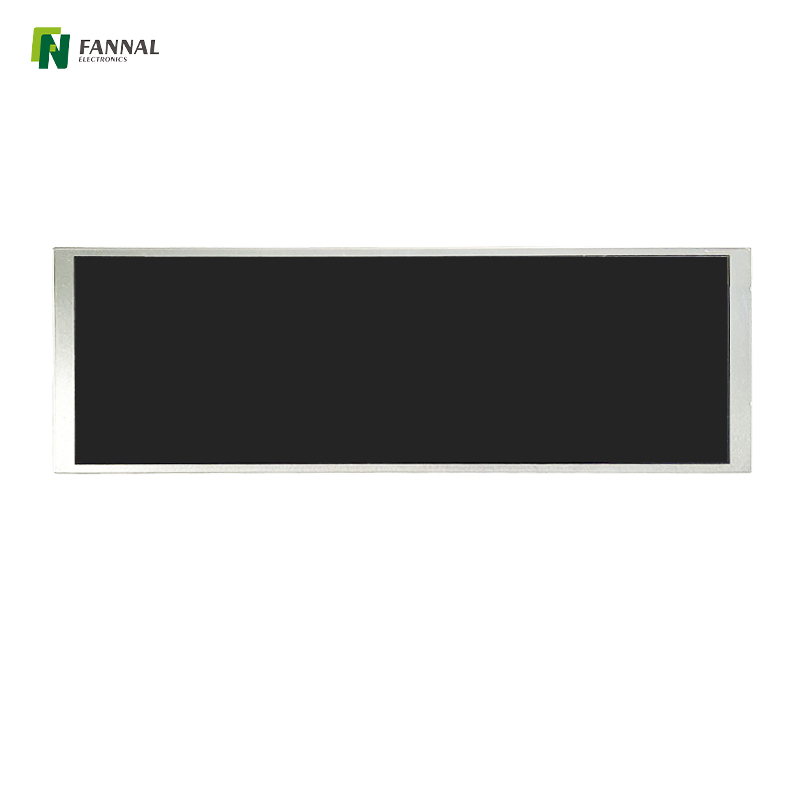

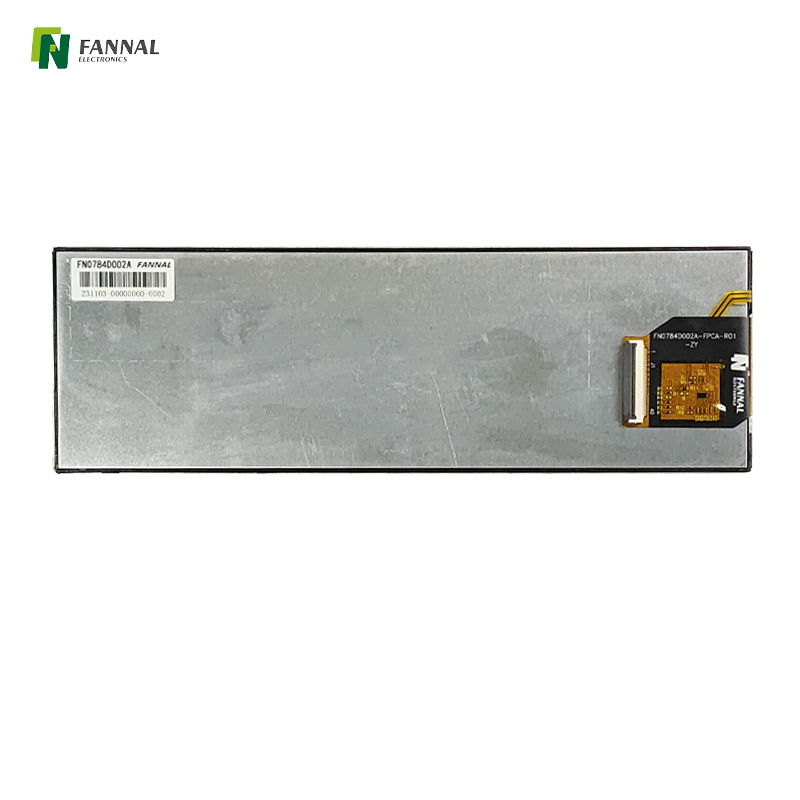

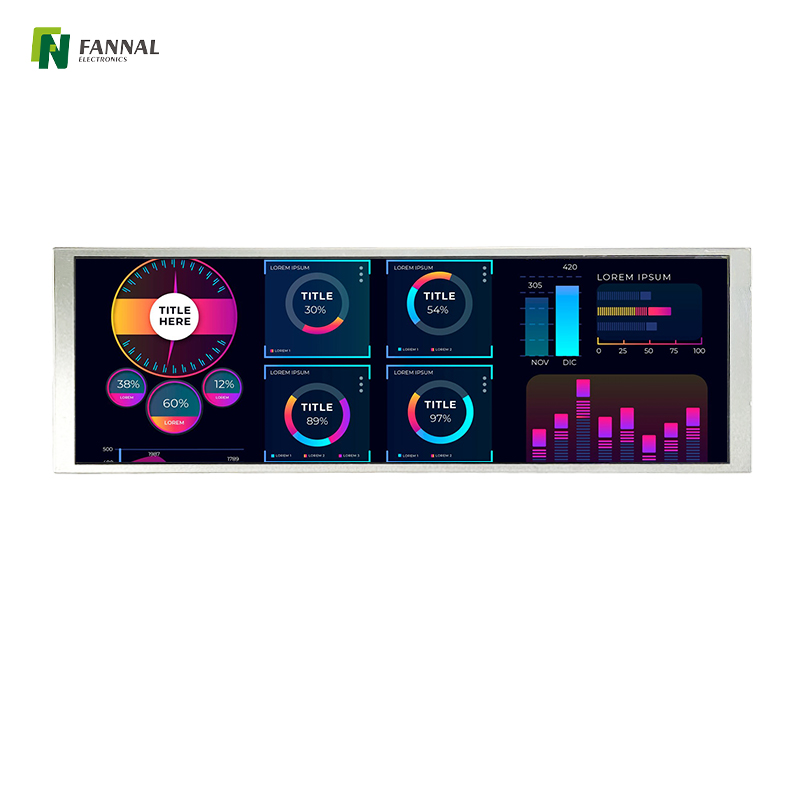

Type de barre de 7,84 pouces Affichage TFT 400 * 1280 IPS LCD Panneau

Écran LCD de type barre de barre de 7,84 pouces

Modèle:
FN0784D002A
Température de fonctionnement (℃):
-20 ~ 70
Température de stockage (℃):
-30 ~ 80
Résolution:
400x1280
Interface:
LVDS
Luminosité (CD / m²):
1000
Écran tactile:
Personnalisable

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

Affichage TFT de type barre

Caractéristiques du produit

Dessin de produits

Spécification

Ajouter ONS

Application de produit

详情页 IPS 工控 Affichage TFT de 7,84 pouces, 400x1280, LVDS, écran LCD industriel, 1000cd / m²

Ce 7,84 pouces est développé avec un écran IPS haute résolution 400x1280 standard et une interface LVDS. Avec cet écran TFT, les utilisateurs acquièrent un affichage vibrant à haute résolution qui s'intègre de manière transparente à divers systèmes et assure des performances durables. Que ce soit pour le prototypage, l'automatisation industrielle ou les kiosques commerciaux , cet affichage est la solution parfaite pour répondre aux besoins du monde axé sur la technologie et de demain. Un écran TFT de type bar est un écran compact et polyvalent conçu pour diverses applications, en particulier dans les paramètres automobiles et industriels. Sa forme allongée permet une représentation visuelle claire des informations, telles que la vitesse, la température ou l'état du système. L'affichage présente des couleurs vibrantes et un contraste élevé, garantissant une excellente visibilité dans différentes conditions d'éclairage. Avec les capacités sensibles au toucher, les utilisateurs peuvent interagir directement avec l'écran pour les mises à jour et les ajustements en temps réel. Sa construction robuste garantit la durabilité, ce qui le rend adapté à des environnements sévères. Cette technologie améliore l'expérience utilisateur en fournissant des données essentielles en un coup d'œil, favorisant la sécurité et l'efficacité.

4O Mini

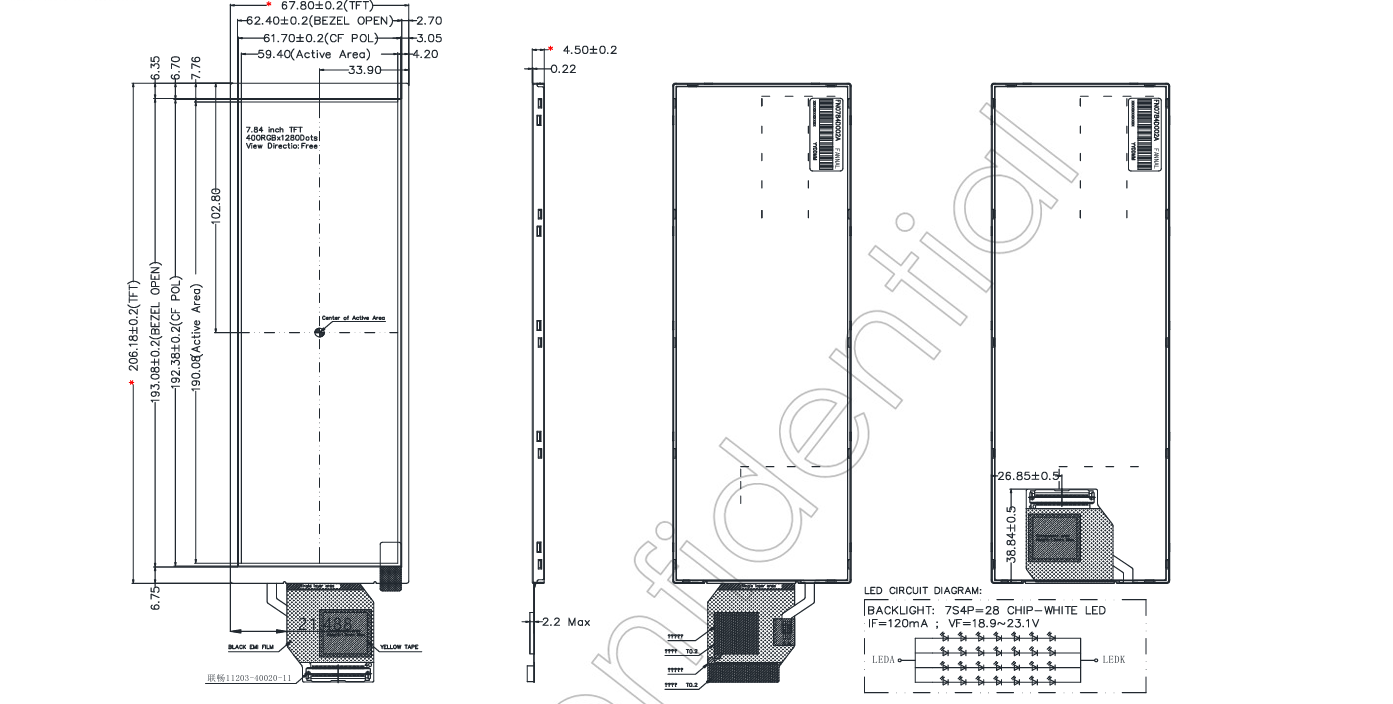

屏幕截图 2024-09-27 163446

Spécifications générales:

Taille LCD (pouce):	7.84 (diagonale)
Résolution:	400 (h) × 1280 (v)
Pitch Pixel:	0.1485 (h) x0.1485 (v)
Zone active (mm):	54,9 (h) × 190,08 (v)
Taille du module (mm):	67.8 (w) x206.18 (h) × 4,5 (d)
Mode d'affichage (mm):	Normalement noir, transmissif
Interface:	LVDS
Arrangement des pixels:	Rayures verticales RVB
Afficher la direction:	TOUS
Poids (g):	95 (typ.)
Luminance (CD / M2):	1000 (typ.)
Température de fonctionnement (° C):	-20 ~ + 70
Température de stockage (° C):	-30 ~ + 80

Interface:

PIN N °	Symbole	E / S	Description
1	Caroline du Nord	-	Pas de connexion.
2-3	VDD	P	Alimentation tension analogique.
4	Caroline du Nord	-	Pas de connexion.
5	RÉINITIALISER	I	Réinitialiser l'entrée du signal.
6	Stbyb	I	Réglage du mode de veille.
7	GND	P	Sol.
8	Rxin0n	I	LVDS Native différentieldara Sighnal.
9	Rxin0p	I	Signal de données différentielles positifs LVDS.
10	GND	P	Sol.
11	Rxin1n	I	Signal de données différentielles négatives LVDS.
12	Rxin1p	I	Signal de données différentielles positifs LVDS.
13	GND	P	Sol.
14	Rxin2n	I	Signal de données différentielles négatives LVDS.
15	Rxin2p	I	Signal de données différentielles positifs LVDS.
16	GND	P	Sol.
17	Rxclkn	I	Signal de données différentielles négatives LVDS.
18	Rxclkp	I	Signal de données différentielles positifs LVDS.
19	GND	P	Sol.
20	Rxin3n	I	Signal de données différentielles négatives LVDS.
21	Rxin3p	I	Signal de données différentielles positifs LVDS.
22	GND	P	Sol.
23	SDA	I	Entrée de données série SPI Mode.
24	SCL	I	Entrée d'horloge série SPI Mode.
25	GND	P	Sol.
26	CS	I	Signal de puce série SPI Mode.
27	Caroline du Nord	-	Pas de connexion.
28	Lvbit	I	Sol.
29	Caroline du Nord	-	PUISSANCE POUR LE DU BREALLIGHT LED (Cathode).
30	GND	P	Pas de connexion.
31	Ledk	P	PUISSANCE POUR LE DU BREALLIGHT LED (Cathode).
32-38	Caroline du Nord	-	Pas de connexion.
39-40	Leda	P	Alimentation pour le rétroéclairage LED (anode).

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Typ.	Max.	Unité
Tension de courant forwaed	VF	16.8	18.0	20.4	V
Consommation d'énergie de rétroéclairage	Wbl	-	2.88	-	W

Ctp

Structure: GG, GFF, taille: 1,8 * ~ 55 ', touchez avec l'eau / eau salée / sueur, respectez les normes EMI / RFI, Linux / Windows / iOS et Android, Personnalisation sur la couverture: AG / AR / AF Rencontrez les normes IK , Solution multi-touch, véritable contact avec le geste et le rejet de palmier, le doigt / gant et l'entrée du stylo passive

Conseil d'administration

Nous pouvons fournir des accessoires complets, y compris la carte de rétroéclairage, la carte de publicité et les ensembles de fils.

Avec la demande de projets personnalisés qui augmentent tous les jours, le marché du type BAR TFT augmente en conséquence. Et notre solution TFT de type bar peut être parfaitement utilisée dans de nombreuses applications comme l'industrie, l'automobile, le médical, l'appareil domestique et la maritime, etc.
