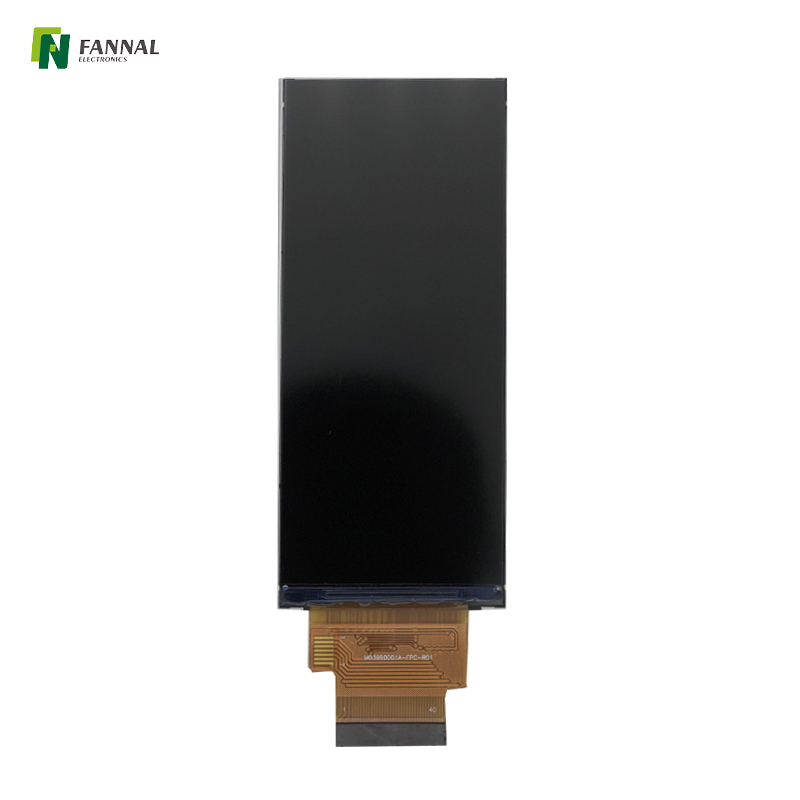

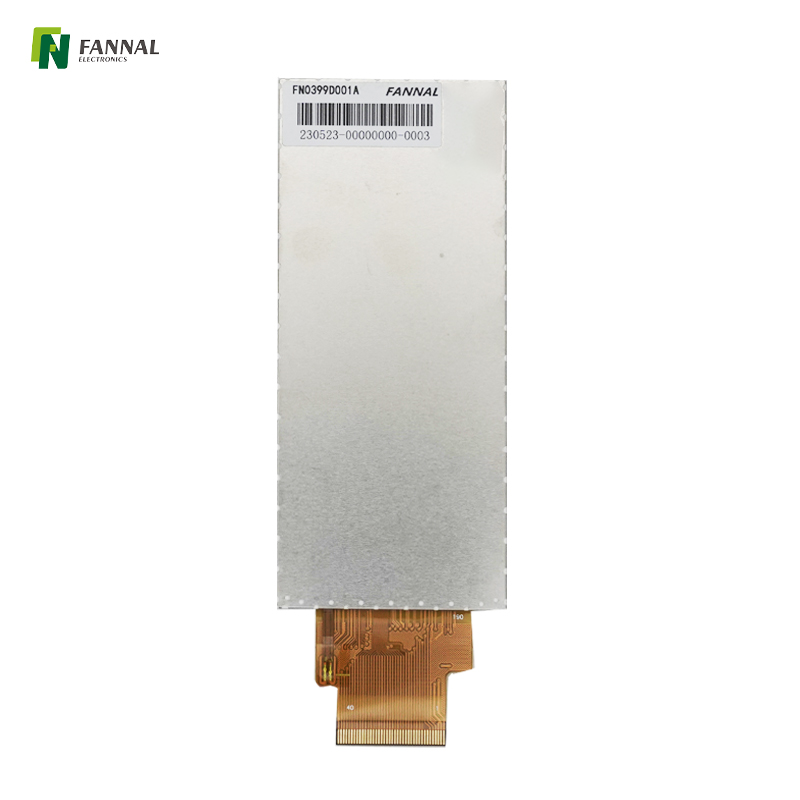

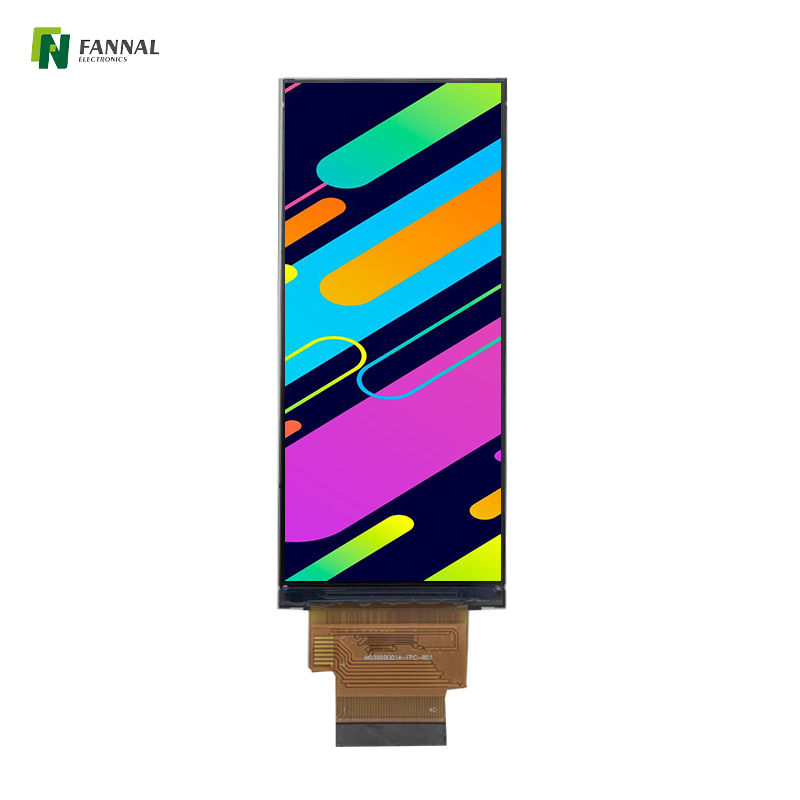

Affichage TFT de 3,99 pouces 400 * 960 Bar Type IPS LCD

Écran LCD de type barre de barre de 3,99 pouces

Modèle:
Fn0399d001a
Température de fonctionnement (℃):
-20 ~ 70
Température de stockage (℃):
-30 ~ 80
Résolution:
400x960
Direction:
TOUS
Interface:
SPI / RVB
Luminosité (CD / m²):
350
Écran tactile:
Personnalisable

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

Affichage TFT de 3,99 pouces

Caractéristiques du produit

Dessin de produits

Spécification

Ajouter ONS

Application de produit

详情页 IPS 工控

Affichage TFT de 3,99 pouces, 400x960, SPI / RVB 18BIL, écran LCD industriel, 350cd / m²

Ce 3,99 pouces est développé avec un écran IPS haute résolution 400x960 standard et une interface SPI / RVB. L'écran LCD True Color est conforme à ROHS et peut être appliqué à plusieurs applications industrielles. Un affichage TFT de type bar de petite taille est idéal pour les applications avec un espace limité mais des exigences à affichage élevé. Ces écrans allongés sont parfaits pour une utilisation dans la signalisation numérique, les tableaux de bord automobiles et les panneaux de commande industriels où une grande zone de visualisation est nécessaire sous une forme compacte. Malgré leur petite taille, ils offrent une forte résolution, une luminosité élevée et des angles de vision larges, garantissant une visibilité claire sous différents angles. Leur design mince et allongé est bien adapté pour présenter des informations de manière rationalisée, ce qui en fait une option polyvalente pour les environnements intérieurs et extérieurs.

Spécifications générales:

Taille LCD (pouce):	3,99 (diagonale)
Résolution:	400 (h) × 960 (v)
Pitch Pixel:	0,09795 (H) x0.09795 (V)
Zone active (mm):	39.18 (h) × 94.032 (v)
Taille du module (mm):	42.9 (w) x102.08 (h) × 2,15 (d)
Mode d'affichage (mm):	Normalement noir, transmissif
Interface:	SPI / RVB 18 bits
Arrangement des pixels:	Rogne
Afficher la direction:	TOUS
Alimentation (v):	2.8
Consommation d'énergie (w):	0,7 (typ.)
Poids (g):	20 (typ.)
Luminance (CD / M2):	350 (typ.)
Température de fonctionnement (° C):	-20 ~ + 70
Température de stockage (° C):	-30 ~ + 80

Interface:

PIN N °	Symbole	E / S	Description
1	Leda	P	Alimentation pour l'entrée de l'anode LED.
2	Ledk1	P	Alimentation Powe pour l'entrée de la cathode LED.
3	Ledk2	P	Alimentation Powe pour l'entrée de la cathode LED.
4	GND	P	Sol.
5	VDD	P	Alimentation tension analogique.
6	RÉINITIALISER	I	Réinitialiser l'entrée du signal.
7-8	Caroline du Nord	-	Pas de connexion.
9	SDA	I	Signal d'entrée de données série
10	SCL	I	Signal d'entrée d'horloge pixel.
11	CS	I	Signal de sélection des puces
12	DCLK	I	Signal d'horloge RVB DOT.
13	De	I	Les données activent l'entrée du signal.
14	Vsync	I	Entrée de signal de synchronisation verticale.
15	Hsync	I	Entrée de signal de synchronisation de synchronisation horizontale.
16-33	D80-DB17	I	Signal de données RVB: DB0: LSB bleu - DB5: MSB bleu; DB6: LSB vert - DB11: MSB vert; DB12: Red LSB - DB17: MSB rouge.
34	GND	P	Sol.
35	Tp_int	I	Interruption touchée, pas de connexion.
36	Tp_sda	I	Touchez le signal de données IIC, pas de connexion.
37	Tp_scl	I	Touchez le signal d'horloge IIC, pas de connexion.
38	Tp_reset	I	Signal de réinitialisation touche, pas de connexion.
39	Tp_vcl	P	Appuyez sur l'alimentation, pas de connexion.
40	GND	P	Merce de pouvoir.

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Typ.	Max.	Unité
Tension de courant vers l'avant	VF	22.4	24.8	27.2	V
Courant vers l'avant	Si	-	20	-	mame
Consommation d'énergie de rétroéclairage	Wbl	-	0.496	-	W
Mené à vie	-	30000	-	-	HRS

Personnalisation

Ctp

Structure: GG, GFF, taille: 1,8 * ~ 55 ', touchez avec l'eau / eau salée / sueur, respectez les normes EMI / RFI, Linux / Windows / iOS et Android, Personnalisation sur la couverture: Ag / AR / AF Rencontrez les normes IK , Solution multi-touch, vrai touche avec geste et rejet de palme, doigt / gant et entrée passive.

Conseil d'administration

Nous pouvons fournir des accessoires complets, y compris la carte de rétroéclairage, la carte de publicité et les ensembles de fils.

Application

Avec la demande de projets personnalisés qui augmentent tous les jours, le marché du type BAR TFT augmente en conséquence. Et notre solution TFT de type bar peut être parfaitement utilisée dans de nombreuses applications comme l'industrie, l'automobile, le médical, l'appareil domestique et la maritime, etc.
