Pourquoi les écrans LCD affichent-ils « noir grisâtre » ?

Les écrans LCD (Liquid Crystal Displays) n’émettent pas de lumière eux-mêmes. Au lieu de cela, ils affichent des images en contrôlant la quantité de rétroéclairage traversant les cristaux liquides.

Lorsqu"ils affichent du noir, les cristaux liquides devraient idéalement bloquer tout rétroéclairage, mais en réalité, un noir parfait est impossible.

Principales raisons des noirs grisâtres :

• Blocage incomplet de la lumière par les cristaux liquides : les molécules ne peuvent pas atteindre un alignement parfait à 90°, provoquant des fuites de lumière.

• Diffusion du polariseur et du guide de lumière : La lumière se diffuse à travers les polariseurs et les plaques de guidage, créant une légère luminosité dans les zones noires.

• Différences entre les types de panneaux : les panneaux TN affichent les pires niveaux de noir, les panneaux IPS sont meilleurs et les panneaux VA sont les plus performants.

Méthodes techniques pour améliorer les niveaux de noir

1. Choisissez des écrans LCD avec des taux de contraste plus élevés

• Panneaux VA (alignement vertical) : les molécules s'alignent verticalement ; le noir bloque presque toute la lumière. Le contraste peut atteindre ~3000:1.

• Panneaux IPS : contraste typique ~1000:1.

• Dalles TN : contraste le plus faible (~200-500:1) ; les noirs sont grisâtres.

Pour les applications où un noir profond est critique, des écrans à contraste élevé sont recommandés. FANNAL fournit plusieurs solutions industrielles.

2. Optimiser la conception du module de rétroéclairage

• Réduisez la luminosité globale du rétroéclairage ou utilisez des zones de gradation locales .

• Améliorez la conception des plaques de guidage de la lumière et des films réfléchissants.

• Utilisez des matériaux absorbant la lumière pour réduire les fuites sur les bords.

Dans les appareils industriels et médicaux, le contrôle du rétroéclairage PWM peut rendre les images noires plus profondes et plus uniformes.

3. Améliorer la structure de liaison optique

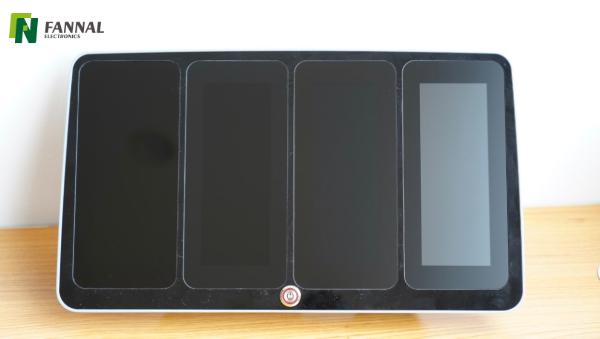

La liaison optique par rapport à l'entrefer joue également un rôle essentiel dans l'apparence noire.
Les structures liées à l'air introduisent des réflexions internes supplémentaires au niveau des interfaces LCD-air-verre de protection, qui augmentent la luminance noire et réduisent le contraste perçu, en particulier sous une forte lumière ambiante.

La liaison optique élimine l'entrefer en le remplissant d' adhésif OCA ou LOCA , minimisant ainsi l'inadéquation de l'indice de réfraction et supprimant les réflexions internes. En conséquence, les zones noires apparaissent plus profondes et plus uniformes sans changer le panneau LCD lui-même.

Dans les écrans industriels, médicaux et extérieurs, la liaison optique est souvent une méthode clé pour améliorer les performances et la lisibilité du noir.

4. Améliorez les polariseurs ou ajoutez des couches bloquant la lumière

• Utilisez des polariseurs à contraste élevé.

• Ajoutez de la mousse d"ombrage, une sérigraphie noire ou du ruban adhésif pour bloquer les fuites de lumière sur les bords.

5. Ajuster les paramètres d"affichage

• Correction gamma : réduit la luminosité des gris faibles pour améliorer la perception du noir.

• Réglage logiciel de la luminosité et du contraste.

• Ajustements actuels du pilote MCU/affichage pour les niveaux de noir.

Parfois, un simple ajustement du gamma améliore considérablement la perception visuelle du noir.

6. Envisagez des technologies d"affichage alternatives

• AMOLED / OLED : Chaque pixel émet de la lumière indépendamment ; les pixels noirs sont éteints → contraste quasi infini.

• Mini-LED LCD : le rétroéclairage zoné offre des performances de noir plus élevées, plus proches de l'OLED.

Les appareils automobiles, médicaux et industriels haut de gamme adoptent de plus en plus AMOLED pour des niveaux de noir supérieurs.

Conclusion

Pour les appareils nécessitant une qualité d'affichage élevée, FANNAL propose des solutions LCD à contraste élevé et AMOLED/OLED pour obtenir des noirs vraiment profonds. Contactez-nous pour explorer des solutions d'affichage personnalisées pour les applications industrielles, médicales et automobiles.

FAQ

Q1 : Comment la température affecte-t-elle les niveaux de noir de l'écran LCD ?
A1 : La viscosité des cristaux liquides de l’écran LCD change avec la température. À basse température, la réponse ralentit, provoquant parfois un maculage des zones plus sombres ; à des températures élevées , les fuites peuvent augmenter, éclaircissant légèrement les noirs.

Q2 : Les écrans tactiles ont-ils un impact sur les performances du noir ?
R2 : Oui. L'ajout d'une couche tactile capacitive ou d'un verre de protection peut introduire des réflexions ou une diffusion supplémentaires, rendant les noirs moins profonds si les revêtements antireflet ne sont pas optimisés.

Q3 : Les mises à jour du micrologiciel ou des pilotes peuvent-elles améliorer la perception du noir ?
A3 : Oui. Les pilotes d'affichage avancés peuvent ajuster les formes d'onde de tension, les courbes gamma et la synchronisation, ce qui affine les niveaux de noir sans modification matérielle.

Q4 : Comment les conditions d’éclairage ambiant influencent-elles la perception du noir ?
A4 : Une forte lumière environnante peut créer des reflets ou augmenter la luminosité perçue, réduisant ainsi le contraste. Les revêtements antireflets ou les écrans à capuchon aident à conserver des noirs profonds dans les environnements lumineux.

Q5 : Existe-t-il des normes industrielles pour l’uniformité du noir ?
R5 : Oui. Pour les panneaux médicaux, automobiles et industriels, des mesures telles que le contraste ANSI, l'uniformité de la luminance et le deltaE du niveau de noir sont utilisées pour quantifier la qualité du noir sur l'écran.
