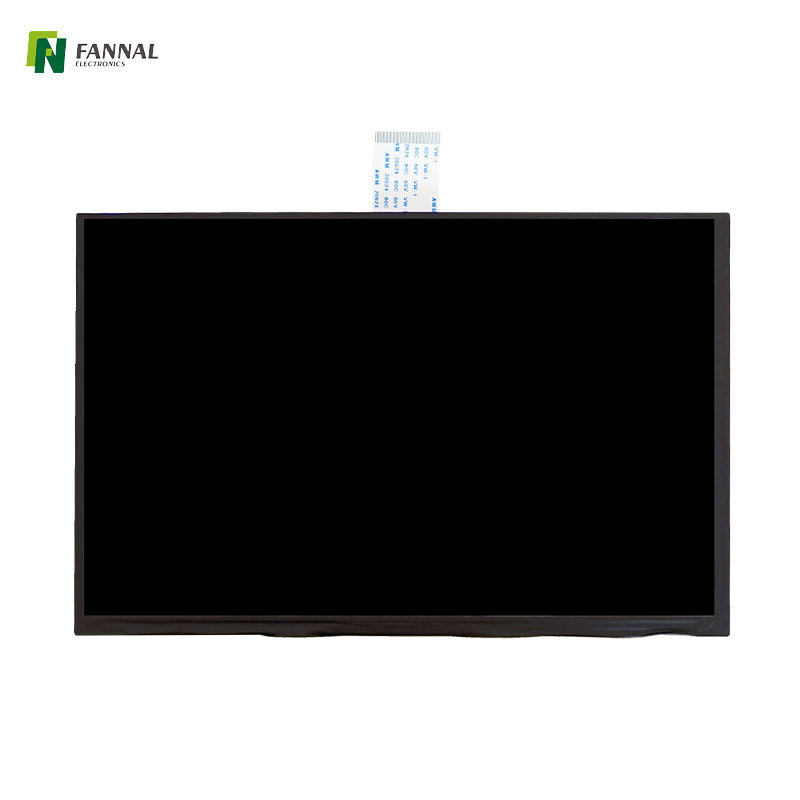

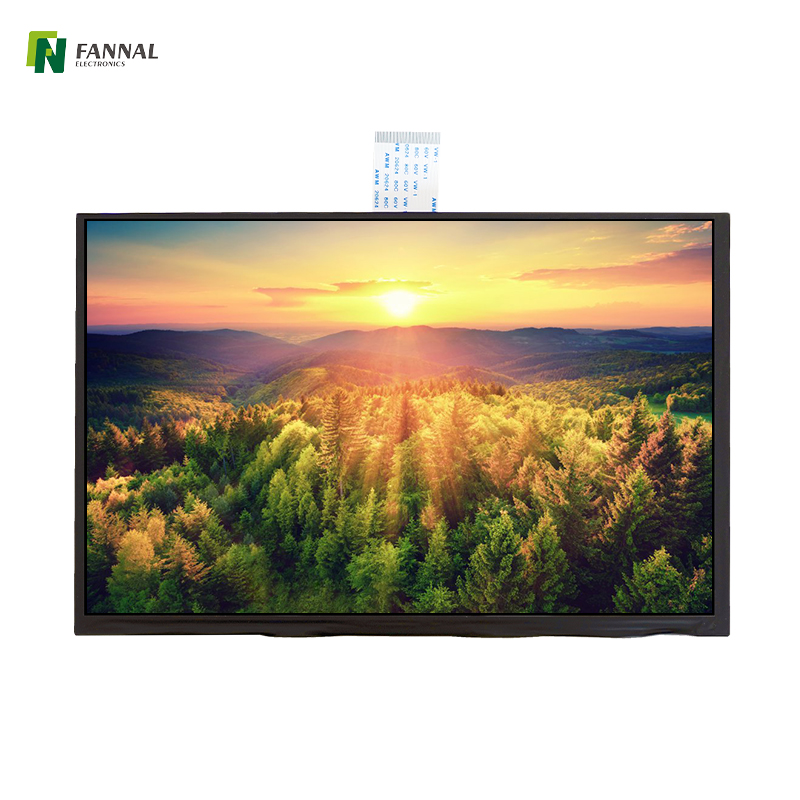

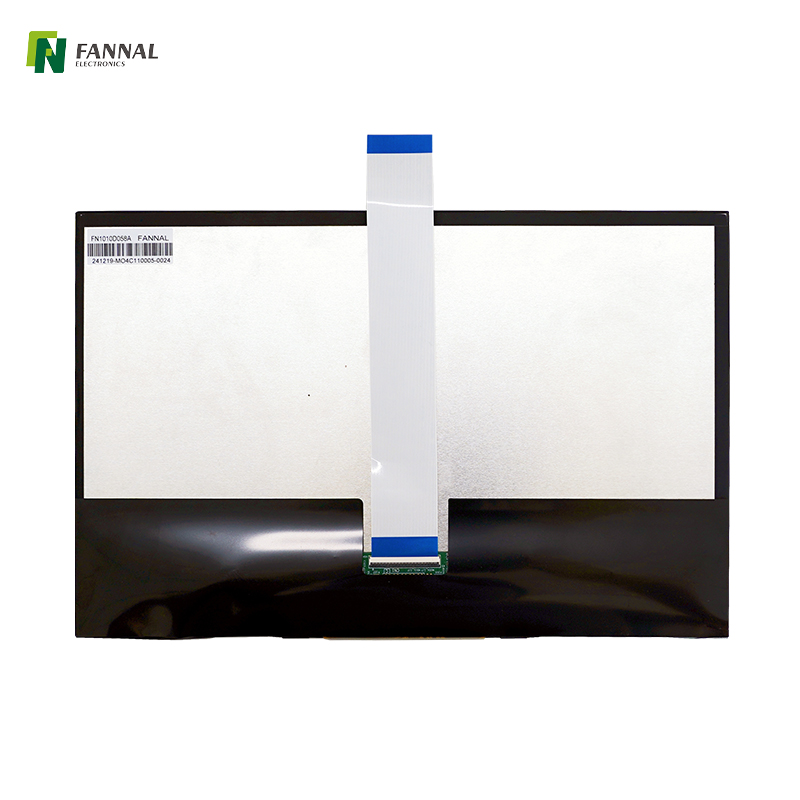

LVDS 10.1 'Écran LCD TFT, luminosité élevée, angle de vue large

Modèle:
Fn1010d058a
Température de fonctionnement (℃):
-20 ~ 80
Température de stockage (℃):
-30 ~ 85
Résolution:
1920 × 1200
Direction:
TOUS
Interface:
LVDS
Luminosité (CD / m²):
1000
Écran tactile:
Personnalisable

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

LCD extérieur LCD extérieur résistant aux intempéries LCD extérieur lisible par la lumière du soleil Affichage de signalisation en plein air Moniteur LCD extérieur portable LCD extérieur de qualité industrielle

Caractéristiques du produit

Dessin de produits

Spécification

Ajouter ONS

Application de produit

详情页宽温

L'écran LCD LVDS 10.1 'TFT est un affichage haute performance conçu pour une variété d'applications, offrant une luminosité exceptionnelle et des angles de vision larges.

Caractéristiques clés

Luminosité élevée
Angle de vision large
Interface LVDS
Versatilité

Applications

Signalisation numérique
Affichages automobiles
Imagerie médicale
Panneaux de contrôle industriels

Cet écran LCD TFT combine une technologie de pointe avec une conception pratique, ce qui en fait un excellent choix pour exiger des applications visuelles.

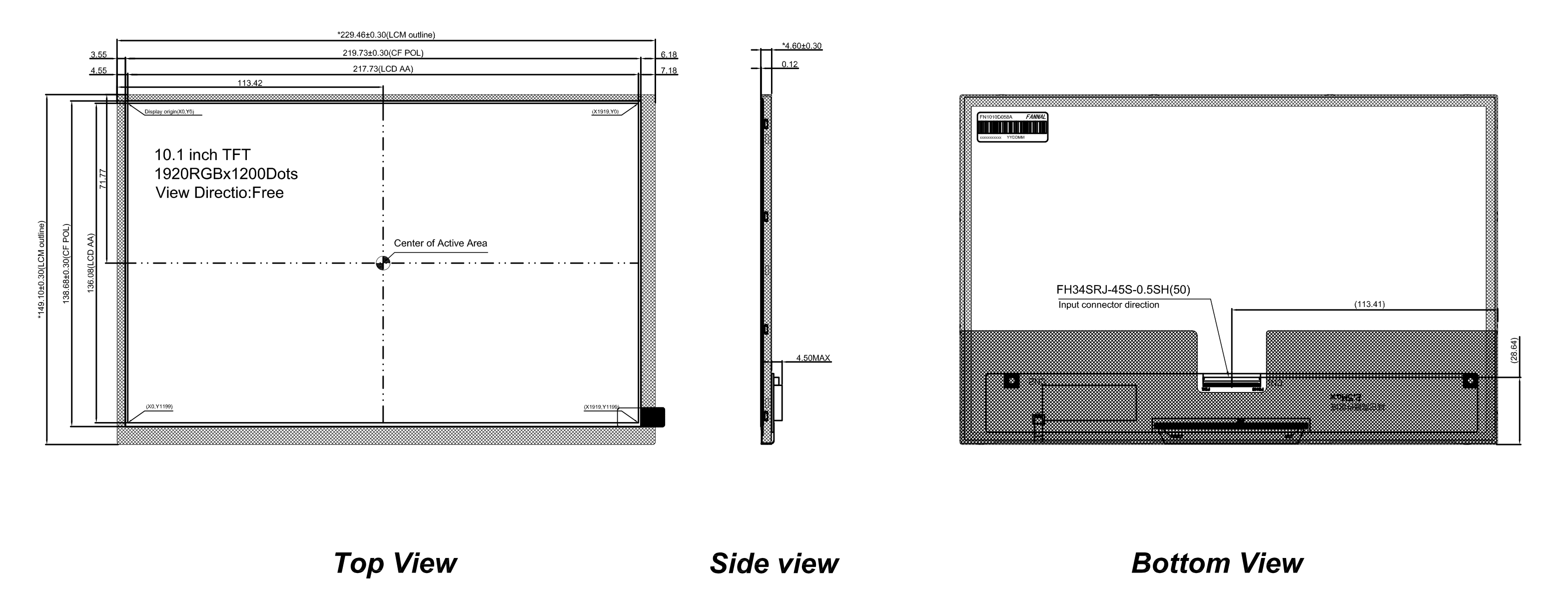

Dessin fn1010d058a

Spécifications générales:

Taille LCD (pouce):	10.1 (diagonale)
Résolution:	1920 (h) × 1200 (v)
Pitch Pixel:	0,1134 (h) x0.1134 (v)
Zone active (mm):	217.728 (H) × 136.08 (V)
Taille du module (mm):	229.46 (w) x149.1 (h) × 4,6 (d)
Mode d'affichage (mm):	Normalement noir, transmissif
Interface:	LVDS
Afficher la direction:	TOUS
Luminance (CD / M2):	1000 (typ.)
Température de fonctionnement (° C):	-20 ~ + 80
Température de stockage (° C):	-30 ~ + 85

Interface:

PIN N °	Symbole	E / S	Description

1-3	Vledin 12V	P	Alimentation pour le rétroéclairage LED.

4	PWM	P	PWM pour LED.

5	LED EN	I	Signal d'activation LED.

6	GND	P	Sol.

7	Erxin3p	I	LVDS Données différentielles positives (même données).

8	Erxin3n	I	LVDS Données différentielles négatives (même données).

9	GND	P	Sol.

10	Erxin2p	I	LVDS Données différentielles positives (même données).

11	Erxin2n	I	LVDS Données différentielles négatives (même données).

12	GND	P	Sol.

13	Erxclkp	I	Signal d'horloge différentiel positif LVDS (même horloge).

14	Erxclkn	I	Signal d'horloge différentiel négatif LVDS (même horloge).

15	GND	P	Sol.

16	Erxin1p	I	LVDS Données différentielles positives (même données).

17	Erxin1n	I	LVDS Données différentielles négatives (même données).

18	GND	P	Sol.

19	Erxin0p	I	LVDS Données différentielles positives (même données).

20	Erxin0n	I	LVDS Données différentielles négatives (même données).

21	GND	P	Sol.

22	ORXIN3P	I	LVDS Données différentielles positives (données impaises).

23	ORXIN3N	I	Données différentielles négatives LVDS (données impaises).

24	GND	P	Sol.

25	Orxin2p	I	LVDS Données différentielles positives (données impaises).

26	ORXIN2N	I	Données différentielles négatives LVDS (données impaises).

27	GND	P	Sol.

28	Orxclkp	I	Signal d'horloge différentiel positif LVDS (horloge impair).

29	Orxclkn	I	Signal d'horloge différentiel négatif LVDS (horloge impair).

30	GND	P	Sol.

31	ORXIN1P	I	LVDS Données différentielles positives (données impaises).

32	ORXIN1N	I	Données différentielles négatives LVDS (données impaises).

33	GND	P	Sol.

34	ORXIN0P	I	LVDS Données différentielles positives (données impaises).

35	ORXIN0N	I	Données différentielles négatives LVDS (données impaises).

36	GND	P	Sol.

37	Iic_sda	I	OTP_SDA.

38	Iic_scl	I	OTP_SCL.

39	Caroline du Nord	-	Pas de connexion.

40	Eepen	I	Pas de connexion.

41-45	Vddin	P	Alimentation vddin = 3,3 V (typ.)

Caractéristiques électriques:

Paramètre	Symbole	Min.	Typ.	Max.	Unité
Tension d'alimentation	VDD	2.3	3.3	3.6	V
	VRP	-	-	300	mv
Courant d'alimentation	Idd	-	300	360	mame
Consommation d'énergie	PLCD	-	1.0	1.2	W
Courant de pointe	Irush	-	-	3.0	A
Logique d'entrée haute tension	Vih	2.7	-	3.3	V
Logique d'entrée basse tension	Vil	0	-	0.5	V
Logique de sortie haute tension	Voh	2.7	-	3.3	V
Logique de sortie basse tension	Vol	0	-	0.5	V

Personnalisation

Ctp

Structure: GG, GFF, taille: 1,8 * ~ 55 ', touchez avec l'eau / eau salée / sueur, respectez les normes EMI / RFI, Linux / Windows / IOS et Android, personnalisation sur couverture: Ag / AR / AF Rencontrez les normes IK, la solution multi-touch, le véritable toucher avec le geste et le rejet de la paume, le doigt / le gant et l'entrée passive entrée dans le stylo à stylo

Conseil d'administration

Nous pouvons fournir des accessoires complets, y compris la carte de rétroéclairage, la carte de publicité et les ensembles de fils.

Application

Avec la demande de projets personnalisés qui augmentent tous les jours, le marché du type BAR TFT augmente en conséquence. Et notre solution TFT de type bar peut être parfaitement utilisée dans de nombreuses applications comme l'industrie, l'automobile, le médical, l'appareil domestique et la maritime, etc.
