FN0800D014A
-20 ~ 70
-30 ~ 80
1920 × 1200
TOUS
LVDS
1000
Personnalisable
État de disponibilité: | |
---|---|
Quantité: | |

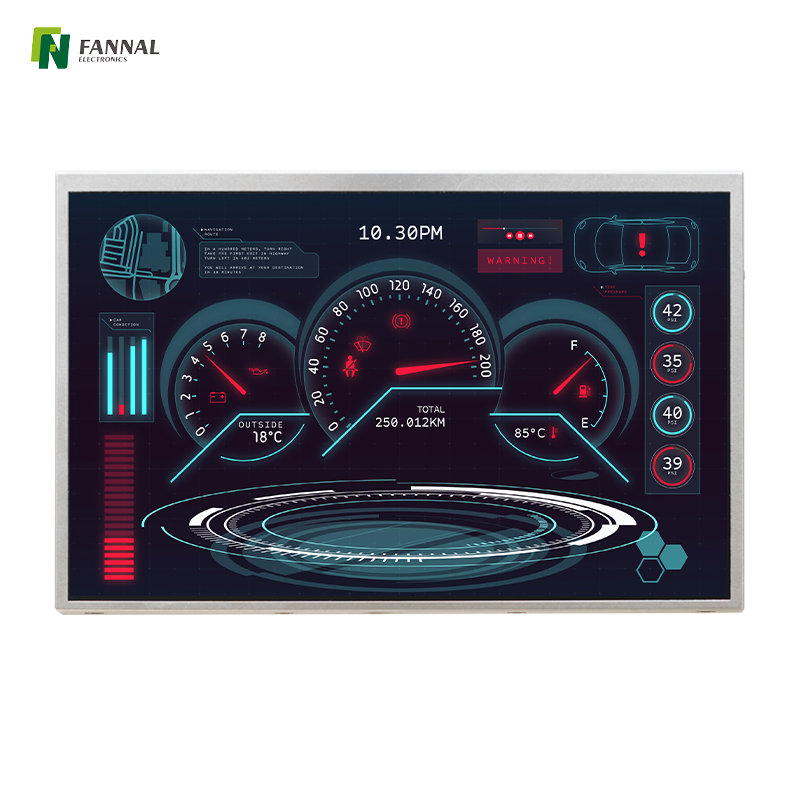

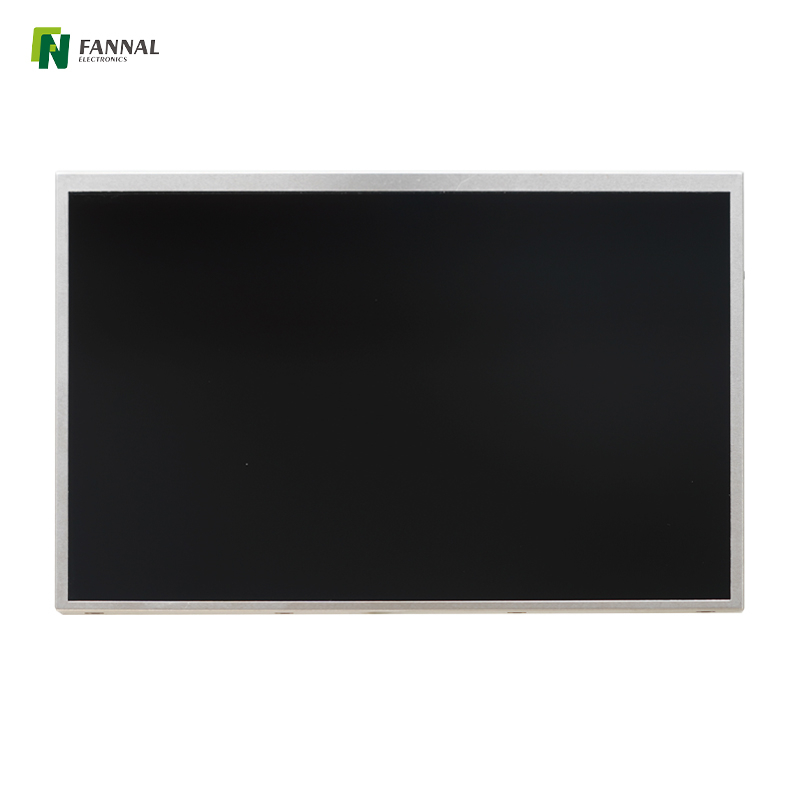

Affichage TFT de 8,0 pouces, 1920x1200, LVDS, écran LCD industriel, 1000cd / m²
Ce 8,0 pouces est développé avec un écran IPS haute résolution 1920x1200 standard et une interface LVDS. La technologie IPS offre une qualité d'image lisible par la lumière du soleil avec une luminosité plus élevée, une meilleure reproduction des couleurs, la cohérence de l'image et les caractéristiques optiques à n'importe quel angle. Dans les environnements d'automatisation industrielle , où la durabilité et la fiabilité sont primordiales, la performance cohérente de l'écran garantit qu'elle peut résister à une utilisation prolongée. Dans le cadre des systèmes de contrôle d'usine ou de la robotique , les angles de visualisation larges, les temps de réponse rapide et le décalage de couleur minimal garantissent une surveillance précise des données sans compromettre la qualité d'image. Sa caractéristique lisible par la lumière du soleil le rend parfait pour les écrans en plein air dans les stations-service ou les kiosques , où les conditions d'éclairage ambiant peuvent varier tout au long de la journée. Ces affichages offrent une excellente qualité d'image, y compris un contraste élevé, des angles de vision larges et des temps de réponse rapides. Leur conception robuste garantit des performances fiables à des températures variables, ce qui les rend adaptées aux conditions extérieures ou aux zones avec des climats fluctuants, tout en maintenant des visuels clairs et de la durabilité.
Spécifications générales:
Taille LCD (pouce): | 8.0 (diagonale) |
Résolution: | 1920 (h) × 1200 (v) |
Pitch Pixel: | 0,0897 (h) x0.0897 (v) |
Zone active (mm): | 172.224 (h) × 107,64 (v) |

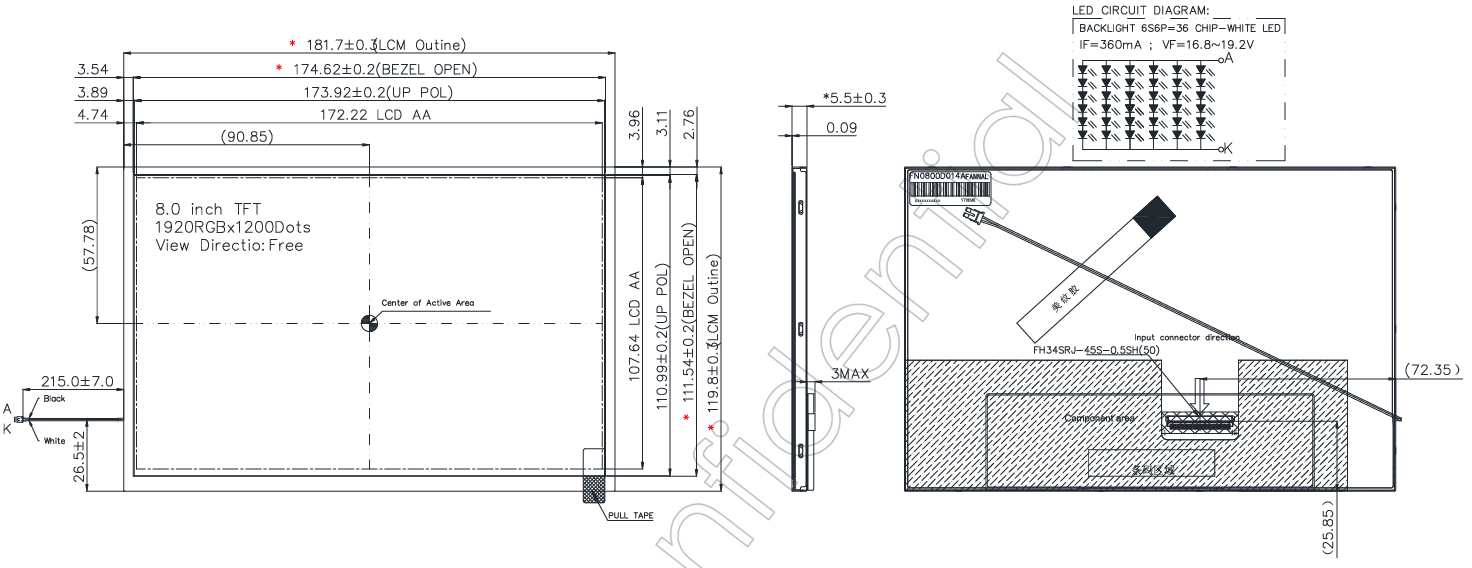

Taille du module (mm): | 119.8 (w) x181.7 (h) × 5,5 (d) |
Mode d'affichage (mm): | Normalement noir, transmissif |
Interface: | LVDS |
Afficher la direction: | TOUS |
Alimentation: | 3.3 |
Luminance (CD / M2): | 1000 (typ.) |
Température de fonctionnement (° C): | -20 ~ + 70 |
Température de stockage (° C): | -30 ~ + 80 |
Interface:
PIN N ° | Symbole | E / S | Description |
1-2 | Vledk | P | PUISSANCE POUR LE DU BREALLIGHT LED (Cathode). |
3-4 | Vleda | P | Alimentation pour le rétroéclairage LED (anode). |
5 | Caroline du Nord | - | Pas de connexion. |
6 | GND | P | Sol. |
7 | Elv3p | I | Même le signal de données positifs LVDS. |
8 | ELV3N | I | Même signal de données négatives. |
9 | GND | P | Sol. |
10 | Elvclkp | I | Même le signal d'horloge positif LVDS. |
11 | Elvclkn | I | Même un signal d'horloge négatif. |
12 | GND | P | Sol. |
13 | Erxclkp | I | Signal d'horloge positif LVDS. |
14 | Erxclkn | I | Signal d'horloge négatif LVDS. |
15 | GND | P | Sol. |
16 | Elv1p | I | Même le signal de données positifs LVDS. |
17 | ELV1N | 1 | Signal de données négatifs LVDS. |
18 | GND | P | Sol. |
19 | Elv0p | I | Même le signal de données positifs LVDS. |
20 | ELV0N | I | Evevn LVDS Signal de données négatives. |
21 | GND | I | Sol. |
22 | OLV3P | I | Signal de données positif LVDS étrange. |
23 | OLV3N | I | Signal de données négatifs LVDS impairs. |
24 | GND | P | Sol. |
25 | OLV3P | I | Signal de données positif LVDS étrange. |
26 | OLV3N | I | Signal de données négatifs LVDS impairs. |
27 | GND | P | Sol. |
28 | Olvclkp | I | Signal de données différentielles PORTS POSIERS POSITIVES. |
29 | Olvclkn | I | Signal de données différentielles négatives ODD LVDS. |
30 | GND | P | Sol. |
31 | ORXIN1P | I | Signal de données différentielles négatives LVDS. |
32 | ORXIN1N | I | Signal de données différentielles positifs LVDS. |
33 | GND | P | Sol. |
34 | Olv0p | I | Signal de données différentielles PORTS POSIERS POSITIVES. |
35 | OLV0N | I | Signal de données différentielles négatives ODD LVDS. |
36 | GND | P | Sol. |
37 | Iic_sda | - | Entrée / sortie de données pour IIC (veuillez laisser ces broches s'ouvrir). |
38 | Iic_scl | - | Signal d'horloge pour IIC (veuillez laisser ces broches s'ouvrir). |
39 | Vdd_top | - | Alimentation pour le circuit OTP. |
40 | Eepn | - | Testez uniquement la broche. |
41-45 | Vddin | P | Alimentation. |
Caractéristiques électriques:
Paramètre | Symbole: | Min. | Typ. | Max. | Unité |
Tension vers l'avant | VF | 16.8 | 18.0 | 19.2 | V |
Foward Cuttent | SI | - | 360 | - | mame |
Consommation d'énergie de rétroéclairage | Wbl | - | 6.48 | - | W |
Mené à vie | - | 30000 | - | - | HRS |
Personnalisation
Ctp
Structure: GG, GFF, taille: 1,8 * ~ 55 ', touchez avec l'eau / eau salée / sueur, respectez les normes EMI / RFI, Linux / Windows / iOS et Android, Personnalisation sur la couverture: AG / AR / AF Rencontrez les normes IK , Solution multi-touch, véritable contact avec le geste et le rejet de palmier, le doigt / gant et l'entrée du stylo passive
Conseil d'administration
Nous pouvons fournir des accessoires complets, y compris la carte de rétroéclairage, la carte de publicité et les ensembles de fils.
Application
Avec la demande de projets personnalisés qui augmentent tous les jours, le marché du type BAR TFT augmente en conséquence. Et notre solution TFT de type bar peut être parfaitement utilisée dans de nombreuses applications comme l'industrie, l'automobile, le médical, l'appareil domestique et la maritime, etc.
Systèmes de paiement | Transport | Vélo électrique | |
De plein air | Panneaux industriels | Équipement médical | Équipement de fin |
Usine d'ingénierie | Moto | Distributeur automatique | Demande d'accueil |
