Guide d'analyse et de dépannage des pannes d'affichage TFT

Les pannes d'écran TFT dans les systèmes industriels et embarqués semblent souvent complexes, mais plus de 90 % des problèmes se répartissent en quelques catégories reproductibles : problèmes de signal et de pilote, anomalies optiques et de luminosité, et facteurs environnementaux et de fiabilité.

Ce guide fournit une méthode pratique de classification des défauts et de diagnostic étape par étape pour les ingénieurs R&D, les concepteurs de matériel et les acheteurs techniques travaillant avec des modules LCD TFT et d"affichage tactile.

1. Anomalies liées au signal et au pilote

Symptômes typiques

  • Écran blanc / écran noir

  • Bruit de couleur ou motif mosaïque

  • Lignes verticales ou horizontales

  • Image scintillante ou instable

  • Rétention d"image ou image fantôme

Causes profondes courantes

  • Mauvais contact du câble FPC
    Le branchement à chaud ou l'insertion du câble sous tension endommage fréquemment l'interface ou brûle le circuit intégré du pilote.

  • Défauts de liaison IC ou FPC
    Les échecs de liaison COF/ACF entraînent une perte de signal partielle ou complète.

  • Tension ou courant d'alimentation instable Une
    tension AVDD, VGH, VGL ou logique anormale affecte directement le pilotage du panneau.

  • Paramètres de synchronisation ou d'initialisation incorrects.
    Surtout pour les interfaces MIPI : un mauvais porche, une mauvaise horloge ou des commandes d'initialisation manquantes provoquent souvent 'rétroéclairage allumé, pas d'image'.

  • Interférences EMI
    Un bruit électromagnétique puissant peut provoquer un scintillement, une corruption des données ou des écrans noir/blanc intermittents.

Diagnostics et solutions

  • Éteignez avant de reconnecter le FPC. Inspectez les connecteurs pour déceler toute poussière, oxydation ou déformation.

  • Test croisé avec un autre panneau ou une autre carte mère pour isoler les problèmes entre le panneau et l"hôte.

  • Mesurez tous les rails d"alimentation du panneau et comparez-les avec les limites de la fiche technique du panneau.

  • Vérifiez la configuration de synchronisation et la séquence d"initialisation, en particulier pour MIPI DSI.

  • Identifier et supprimer les sources d"interférences ; optimiser la mise à la terre, le blindage et la disposition.

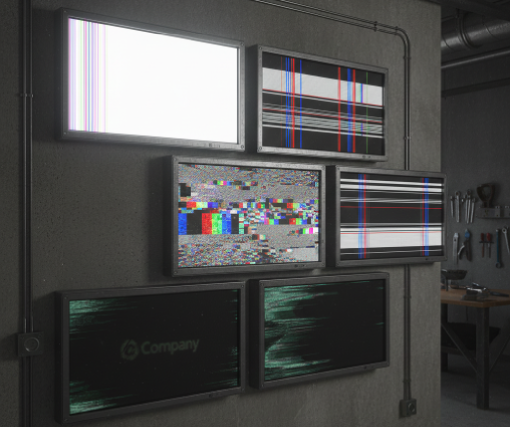

Symptômes typiques du TFT

2. Luminosité et anomalies optiques

Symptômes typiques

  • Luminosité insuffisante ou excessive

  • Luminosité ou mura inégale

  • Fuite de lumière sur les bords ou les coins

  • Changement de couleur (teinte bleu/rouge)

  • Image blanche ou grise délavée

  • Échelle de gris ou contraste anormal

Causes profondes courantes

  • Réglage incorrect du courant de rétroéclairage.
    Une surintensité provoque une luminosité excessive et un vieillissement ; le sous-courant conduit à une image sombre.

  • Vieillissement des LED et dégradation de la luminance
    La durée de vie standard du rétroéclairage est généralement d'environ 15 000 heures avant la dégradation visible.

  • Structure de guide de lumière ou de diffuseur non uniforme
    Les contraintes mécaniques ou une mauvaise conception optique conduisent à des zones claires et sombres.

  • Des bulles d'OCA de liaison optique défectueuses
    , un délaminage ou un mauvais dégazage provoquent un voile et un blanchiment.

  • Conception inappropriée de l'adhésif bloquant la lumière.
    Un mauvais alignement ou un chevauchement insuffisant entraîne une fuite de lumière sur les bords.

  • Sélection de matériaux incorrecte.
    Les polariseurs, les LED et les films dont les spectres ne correspondent pas entraînent une déviation de couleur.

  • Une mauvaise configuration du gamma ou de la température de couleur
    entraîne une échelle de gris incorrecte et un contraste anormal.

Diagnostics et solutions

  • Mesurer la tension et le courant du rétroéclairage ; ajuster les paramètres du pilote aux spécifications cibles.

  • Évaluez les exigences de durée de vie dès le début de la définition du projet pour éviter une dégradation prématurée de la luminosité.

  • Optimiser la pile optique et la structure mécanique ; standardiser les processus d’assemblage.

  • Utilisez des processus de collage qualifiés et définissez des critères d’acceptation clairs.

  • Validez la configuration de la courbe gamma et de la température de couleur dans le micrologiciel du système.

3. Anomalies environnementales et de fiabilité

Symptômes typiques

  • Pas de démarrage ou réponse lente à basse température

  • Écran noir ou jaunissement à haute température

  • Buée ou condensation à l’intérieur du module

  • Changement de couleur ou diminution de la luminosité à long terme

Causes profondes courantes

  • Fonctionnement en dehors de la plage de température spécifiée.
    La réponse des cristaux liquides se dégrade rapidement au-delà des limites nominales.

  • L'exposition aux UV et la pénétration d'humidité
    provoquent le vieillissement du matériau, le jaunissement et la dégradation optique.

  • Étanchéité et protection insuffisantes.
    Une mauvaise résistance à la poussière et à l’humidité entraîne une contamination interne et de la corrosion.

Diagnostics et solutions

  • Sélectionnez des panneaux conçus pour toute la plage de températures de fonctionnement de l'application
    (industriel : -20 °C à 70 °C, température étendue : -30 °C à 85 °C, les applications extrêmes inférieures à -40 °C nécessitent une formulation LC spéciale).

  • Utilisez des matériaux résistants aux UV et des filtres optiques pour réduire le vieillissement induit par les radiations.

  • Améliorez l’étanchéité du boîtier, la conception des joints et le contrôle de l’humidité lors de l’assemblage.

Conclusion

La plupart des pannes d"écran TFT proviennent d"un nombre limité de mécanismes électriques, optiques et environnementaux. En classifiant d"abord le symptôme, puis en vérifiant systématiquement l"interface, la puissance, la pile optique et les limites environnementales, les ingénieurs peuvent éliminer efficacement la majorité des problèmes d"affichage anormaux.

Cette méthode de dépannage de type liste de contrôle convient pour :

  • Présentation d"un nouveau produit

  • Analyse des défaillances sur le terrain

  • Évaluation des fournisseurs

  • Inspection à réception et audits qualité

FAQ

T1. Comment puis-je distinguer une panne du panneau d’une panne de la carte mère ou du pilote ?

Les tests croisés sont la méthode la plus rapide. Connectez le panneau à un contrôleur en bon état ou connectez un panneau en bon état à la même carte mère. Si le symptôme se déplace avec le panneau, la défaillance est côté panneau ; s"il reste sur le système, la cause première est généralement la synchronisation, l"alimentation ou la configuration du pilote.

Q2. Pourquoi le rétroéclairage s’allume mais aucune image ne s’affiche ?

Cela indique généralement que le circuit de rétroéclairage fonctionne mais que l"interface d"affichage ou la séquence d"initialisation est incorrecte. Les causes courantes incluent des commandes d"initialisation manquantes, une configuration de voie incorrecte dans MIPI DSI ou une tension logique n"atteignant pas le pilote du panneau.

Q3. Quelle est la cause la plus fréquente de scintillement intermittent dans les systèmes industriels ?

Le scintillement intermittent est le plus souvent lié à des rails d"alimentation instables, à un bruit de sol ou à un couplage EMI dans les lignes d"interface. Le routage des câbles, la topologie de mise à la terre et l"ondulation de l"alimentation à découpage sont des facteurs typiques.

Q4. Pourquoi de la condensation apparaît-elle à l"intérieur de l"écran après un cycle de température ?

La condensation indique que de l"humidité a pénétré dans le boîtier du module. Lors des baisses de température, l"humidité emprisonnée se condense sur les surfaces optiques internes. Cela indique généralement une étanchéité insuffisante, une conception du joint ou une perméabilité du matériau insuffisante.

Q5. Quand un problème d’affichage doit-il être considéré comme un risque au stade de la conception plutôt qu’un défaut du fournisseur ?

Si la panne est fortement corrélée à l"environnement du système, à la structure du boîtier, à l"architecture d"alimentation ou à la synchronisation du micrologiciel, elle doit être traitée comme un risque de conception au niveau du système. Les défauts purs des fournisseurs se reproduisent généralement de manière cohérente dans différents systèmes et conditions de fonctionnement.
