Guide d'affichage flexible : technologie, intégration et cas d'utilisation

Qu"est-ce qu"un écran flexible et quand doit-il être utilisé ?

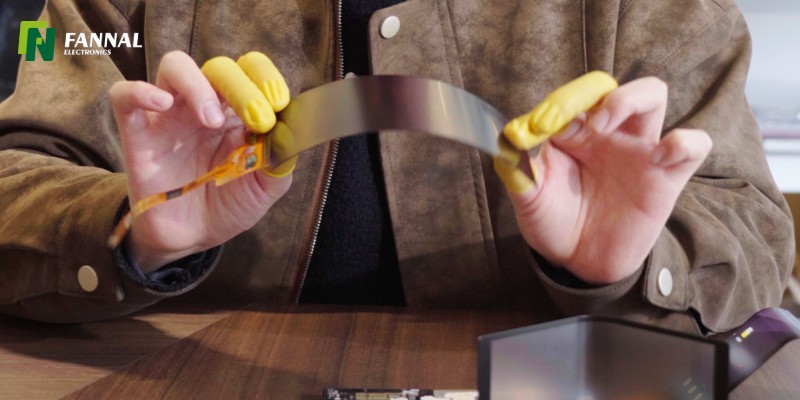

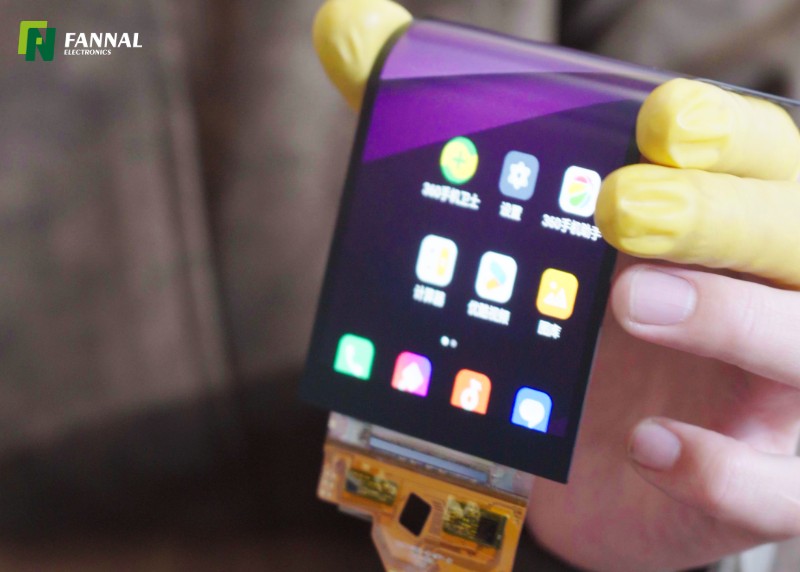

Un écran flexible est un panneau construit sur des substrats pliables tels que le polyimide, permettant une courbure, un pliage ou une flexion dynamique.
En termes d'ingénierie, il ne doit être utilisé que lorsque les contraintes de conception mécanique ou la différenciation des produits nécessitent clairement de la flexibilité..

Du point de vue d"un fabricant, les écrans flexibles ne constituent pas une mise à niveau par défaut : ils introduisent des compromis en termes de fiabilité, de coût et de complexité d"intégration.

Cas d"utilisation typiques :

• Dessins industriels courbés ou non plats

• Appareils à espace limité

• Systèmes légers ou portables

Non recommandé pour :

• Systèmes IHM industriels standards

• Applications à long cycle de vie (5 à 10 ans)

• Environnements soumis à des chocs ou des vibrations élevés

Aperçu technique :
si le produit ne nécessite pas de pliage, les solutions TFT ou LCD rigides restent plus stables et plus rentables.

Quels sont les principaux types de technologies d’affichage flexibles ?

Les écrans flexibles sont principalement basés sur la technologie OLED, avec des alternatives émergentes telles que l'écran LCD flexible et le MicroLED.
Dans les projets pratiques, l'OLED flexible domine en raison de sa maturité et de la disponibilité de la chaîne d'approvisionnement.

Comparaison technologique (perspective de l"ingénierie)

Considérations techniques clés

• OLED flexible

  • Ultra fin et très flexible

  • Sensible à l"humidité et à l"oxygène

  • Risque de brûlure et de dégradation

• Écran LCD flexible

  • Généralement semi-flexible (pliable, non pliable)

  • Plus stable pour un usage industriel

  • Meilleures performances en termes de température et de durée de vie

• MicroLED

  • Pas encore viable pour la plupart des projets industriels personnalisés

  • Disponibilité limitée et coût extrêmement élevé

Conclusion:

• Appareils grand public → OLED flexible

• Systèmes industriels → Écrans LCD flexibles ou rigides

Comment l’affichage flexible affecte-t-il l’intégration tactile et la liaison optique ?

Les écrans flexibles augmentent considérablement la complexité de l'intégration tactile et de la liaison optique. .
Les processus standard à base de verre ne peuvent pas être appliqués directement sans modification.

Défis d’intégration tactile

• Les capteurs traditionnels à base de verre (G+G, GFF) ne conviennent pas aux flexions élevées

• Approches recommandées :

  • Toucher sur cellule ou dans la cellule (courant dans OLED)

  • Capteurs tactiles capacitifs à base de film

• Une dégradation de la sensibilité peut se produire dans les zones courbes

• Le réglage du contrôleur est nécessaire pour maintenir la précision

Considérations sur la liaison optique

Recommandations d"ingénierie :

• Envisagez un collage partiel plutôt qu"un laminage complet

• Utilisez des matériaux OCA à faible contrainte

• Valider dans des conditions de cyclage thermique (-20°C à 70°C ou plus si nécessaire)

Quels sont les principaux risques de fiabilité des écrans flexibles ?

Les écrans flexibles sont plus sensibles aux contraintes environnementales et mécaniques que les écrans rigides.
Les principaux risques comprennent la pénétration d'humidité, la fatigue mécanique et la dégradation des matériaux..

Facteurs de risque critiques

1. à sensibilité à l'humidité et à l'oxygène nécessitent une encapsulation avancée (TFE).
Les écrans flexibles OLED
Tout dommage à la couche barrière peut entraîner une défaillance rapide.

2. Fatigue mécanique
Les cycles de flexion répétés sont limités.
Les cas d'utilisation industrielle peuvent dépasser le cycle de vie conçu.

3. Stabilité de la température

• Les températures élevées accélèrent la dégradation

• Les basses températures peuvent réduire la flexibilité et augmenter la fragilité

4. Limites de la protection des surfaces

• L"absence de verre de protection rigide réduit la résistance aux chocs

• Une lentille de protection supplémentaire augmente la complexité du système

Conclusion technique :
les écrans flexibles ne sont pas idéaux pour :

• Systèmes industriels à long cycle de vie

• Environnements à températures étendues

• Applications extérieures à haute luminosité

Comment concevoir un système autour d’un module d’affichage flexible ?

L'intégration flexible de l'affichage nécessite une approche de conception au niveau du système , et pas seulement le remplacement des panneaux.
Les aspects mécaniques, électriques et thermiques doivent être optimisés ensemble.

Directives de conception au niveau du système

1. Conception mécanique

• Définir le rayon de courbure minimum (valeur R)

• Évitez la concentration de contraintes à proximité des zones FPC et des connecteurs

• Utilisez des matériaux de rembourrage tels que de la mousse ou des élastomères

2. EMI et intégrité du signal

• Les circuits flexibles sont plus sensibles aux interférences

• Actions recommandées :

  • Ajouter des couches de blindage

  • Optimiser la longueur et la disposition du routage

3. Gestion thermique

• Les performances OLED sont sensibles à la température

• Évitez les points chauds localisés

4. Exigences de haute luminosité

• L"OLED flexible a une luminosité limitée par rapport à l"écran LCD

• Pour les applications >1 000 nits, les solutions LCD doivent être évaluées

5. Intégration du toucher et de l"affichage

• Préférez l’intégration sur cellule ou dans la cellule

• Évitez les verres de couverture épais avec des entrefers

Écran flexible ou écran rigide : quel est le meilleur choix ?

Dans la plupart des applications industrielles, les écrans rigides restent la solution la plus fiable et la plus rentable.
Les écrans flexibles ne doivent être sélectionnés que lorsqu'ils offrent un avantage structurel ou fonctionnel évident..

Guide de décision

Aperçu clé :
les écrans flexibles introduisent souvent de la complexité sans offrir de valeur proportionnelle, à moins que la flexibilité ne soit essentielle.

FAQ

Les écrans flexibles peuvent-ils être utilisés dans des environnements industriels extérieurs ?

Ils ne sont généralement pas recommandés en raison de leur luminosité limitée et de leur sensibilité environnementale.

Quelle est la durée de vie typique d’un écran OLED flexible ?

Il est généralement plus court que l"écran LCD, en particulier dans des conditions de luminosité élevée et de température élevée.

Les écrans flexibles peuvent-ils prendre en charge la liaison optique ?

Oui, mais cela nécessite des matériaux à faible module et une gestion minutieuse des contraintes.

Les écrans flexibles sont-ils plus chers que les écrans rigides ?

Oui, le coût du panneau et les coûts d’intégration sont nettement plus élevés.

Quel est le rayon de courbure minimum d’un écran flexible ?

Elle varie généralement de R3 à R10 mm, selon la conception et la structure.
