Comment choisir le bon écran tactile personnalisé pour votre projet ?

La sélection d'un écran tactile personnalisé nécessite de comprendre les exigences de votre appareil, votre environnement et les besoins de l'utilisateur. Chez FANNAL, nous combinons expertise en ingénierie et personnalisation flexible pour fournir des solutions tactiles qui répondent aux exigences industrielles, médicales, automobiles et extérieures. Ce guide vous aide à adapter la technologie, la structure et les paramètres appropriés à votre projet.

Définissez la portée de votre projet

Avant de sélectionner un écran tactile personnalisé, je commence toujours par une définition claire des exigences de l"appareil. Cette étape constitue la base de toutes les décisions ultérieures.

Facteurs clés que j’évalue :

• Taille de l’écran et rapport hauteur/largeur – s’adapte à la disposition de l’interface utilisateur et à la conception mécanique.

• Sensibilité tactile – doigt, gant, stylet passif ou stylet actif.

• Performances visuelles – luminosité, contraste, clarté, angle de vision.

• Contraintes mécaniques – limites d’épaisseur, lunettes, montage, forme.

• Besoins spéciaux  : liaison optique, impression de lentilles de protection personnalisées, étanchéité IP, résistance aux chocs IK, performances EMI .

Les répertorier tôt permet de gagner du temps, d"éviter les refontes et de garantir que le module final touch s"adapte à l"application réelle.

Comprendre l"environnement et l"utilisation

Un écran tactile qui fonctionne bien dans un bureau peut tomber en panne à l"extérieur ou dans une usine difficile. L"environnement influence fortement le type de technologie tactile, la structure, le collage et les matériaux que vous choisissez.

Environnements industriels et difficiles

Les applications industrielles nécessitent un écran tactile qui reste stable dans des conditions difficiles telles que la poussière, l'huile, les vibrations, l'humidité et le bruit électrique.

Mes priorités incluent :

• Des structures robustes comme GG ou GFF pour la résistance mécanique.

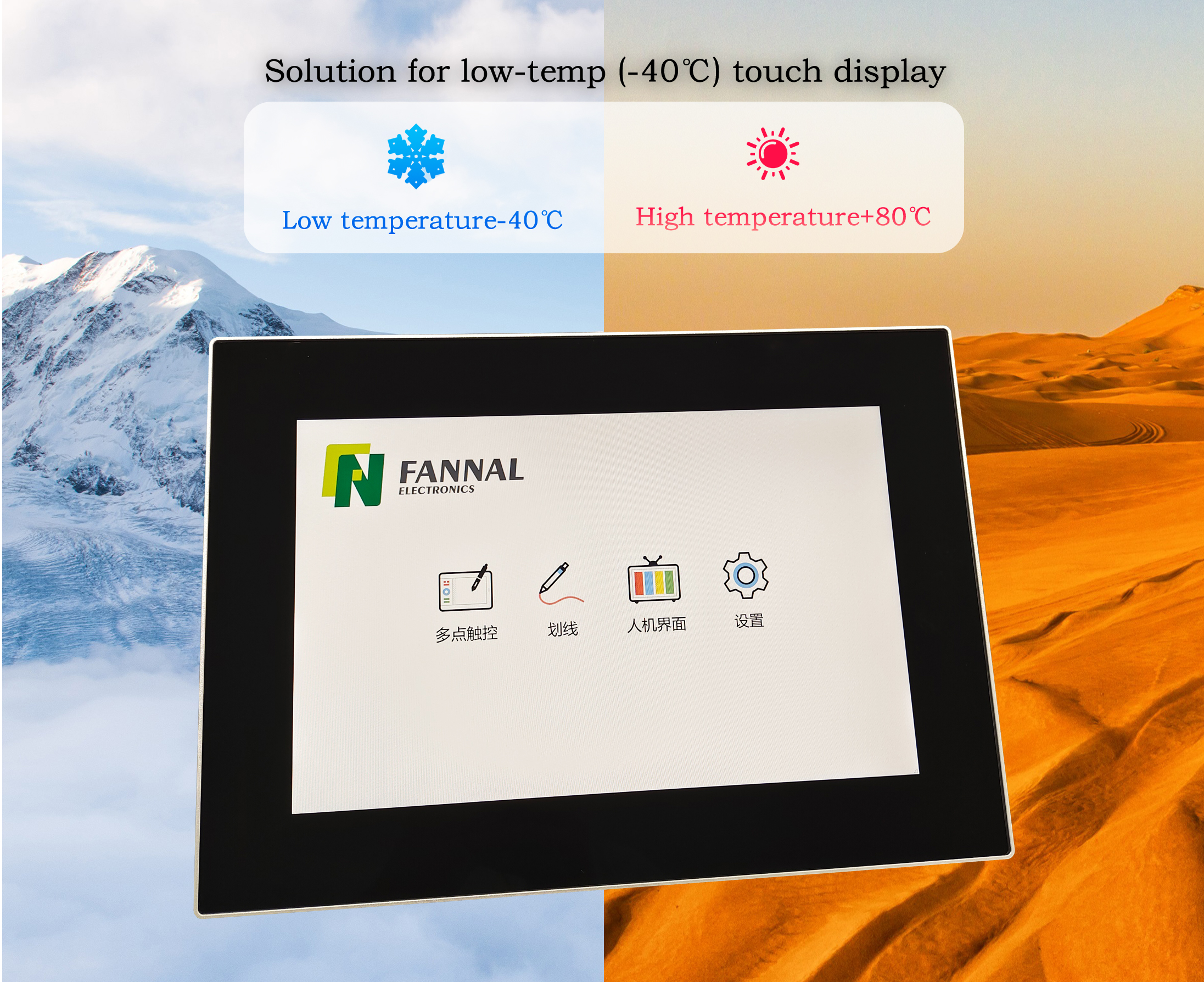

• Composants à large température (−20 °C à 70 °C) : circuit intégré tactile, verre de protection, écran, carte AD.

• CI résistants aux EMI avec un blindage approprié à proximité des moteurs ou des systèmes haute puissance.

• Étanchéité étanche ou classée IP pour les environnements exposés aux liquides.

• Réglage du fonctionnement des gants ou même toucher résistif en cas de besoin.

Ceux-ci garantissent un fonctionnement stable même dans des environnements électriquement bruyants ou physiquement exigeants.

Applications médicales

Les dispositifs médicaux doivent être fiables, nettoyables et pris en charge pendant de longs cycles de certification. Une fois qu’un produit médical est approuvé, les changements de composants deviennent extrêmement difficiles.

Ce sur quoi je me concentre :

• Lentille de protection lisse et scellée adaptée à une désinfection fréquente.

• Revêtements antibactériens et anti-traces de doigts pour l'hygiène.

• Composants de qualité industrielle pour un long cycle de vie et une disponibilité constante.

• Chaîne d'approvisionnement stable : les projets médicaux nécessitent des remplacements à long terme.

• Conformité EMC/ESD pour protéger les patients et les équipements sensibles.

Dans les projets médicaux, la stabilité et la disponibilité des composants à long terme comptent plus que le coût.

Appareils extérieurs

Les appareils extérieurs sont confrontés au soleil, aux UV, à la pluie et aux variations de température. Voici ce que je priorise :

• Haute luminosité (≥1 000 nits) pour une lisibilité en plein soleil.

• Revêtements AG/AR pour réduire l’éblouissement et améliorer la clarté.

• Verre résistant aux UV et anti-UV pour éviter le jaunissement.

• Liaison optique + verre de protection robuste pour plus de durabilité et anti-condensation.

• Large tolérance de température pour les climats chauds ou glacials.

• Étanchéité IP contre la pluie, l'humidité et la poussière.

• Réglage du fonctionnement des gants pour les utilisateurs extérieurs.

Un bon écran tactile extérieur doit rester lisible, durable et réactif face à des conditions météorologiques imprévisibles.

Choisissez la bonne technologie d’écran tactile

Écran tactile capacitif ( PCAP )

C"est mon choix préféré pour :

• Expérience tactile fluide

• Capacité multi-touch

• Grande clarté et réactivité

Idéal pour : les appareils médicaux, les panneaux de maison intelligente, les kiosques, les chargeurs de véhicules électriques.

Écran tactile résistif

Je l"utilise quand :

• Les utilisateurs portent des gants

• L"environnement est poussiéreux ou humide

• Le contrôle des coûts est important

Idéal pour : les contrôles industriels, les appareils agricoles, les IHM d"usine.

Comparez les structures d"écran tactile (GG, GF, GFF, OGS)

Différentes structures donnent des performances différentes :

GG (Verre–Verre)

Durable, résistant aux rayures. Idéal pour les appareils robustes.

GF (Verre-Film)

Bon équilibre entre coût et sensibilité. Utilisé dans de nombreux appareils grand public.

GFF (Verre–Film–Film)

Conception plus flexible et performances stables.

OGS (solution en un verre)

Plus fin, plus léger et idéal pour les appareils modernes et élégants.

Envisagez les technologies In-Cell et On-Cell

Pour les appareils minces ou les écrans haut de gamme, je regarde ceux-ci :

• In-Cell intègre le toucher dans le panneau d'affichage

• On-Cell place les capteurs au-dessus du panneau

Je choisis généralement :

• In-Cell → quand un design ultra fin et des performances visuelles haut de gamme comptent plus que le coût.

• On-Cell → lorsque j'ai besoin d'un bon équilibre entre prix, performances et liberté de conception.

• PCAP traditionnel (GG/GF/GFF) → lorsque j'ai besoin de durabilité, de lentilles épaisses, de formes personnalisées ou de fiabilité industrielle.

Vérifier les exigences de performances d"affichage

1. Niveaux de luminosité

• Intérieur : 250 à 400 nits

• Semi-extérieur : 500 à 800 nits

• Lisible à la lumière du soleil : 1 000 à 2 000+ nits

Une luminosité élevée est essentielle pour la lisibilité en extérieur, en particulier lorsqu"elle est associée à des revêtements AG/AR et à une liaison optique.

2. Liaison optique

Je choisis souvent le collage optique pour :

• Une plus grande clarté

• Faible réflexion / anti-éblouissement

• Meilleures performances en extérieur

• Anti-condensation

• Résistance structurelle et durabilité accrues

3. Température et plage de fonctionnement

• Appareils industriels / extérieurs : −20°C à 70°C (cas particuliers jusqu'à −40°C à 85°C)

• Dispositifs médicaux : 0°C à 50°C

Tous les composants de l"écran tactile (IC tactile, carte AD, verre de protection, rétroéclairage) doivent maintenir des performances stables sur toute la plage de températures de fonctionnement.

4. Contraste et précision des couleurs

• Contraste : assure la lisibilité sous forte lumière

• Précision des couleurs : essentielle pour les dispositifs médicaux, les équipements d'imagerie et les écrans professionnels

• Gamme de couleurs : les écrans haut de gamme peuvent nécessiter une couverture sRGB ou Adobe RGB

5. Temps de réponse et taux de rafraîchissement

• Les appareils industriels ou opérationnels nécessitent une réponse tactile à faible latence

• Les applications visuelles (kiosques, signalisation) peuvent donner la priorité à des animations fluides et à des taux de rafraîchissement élevés

6. Angle de vision

• Les écrans industriels, médicaux et extérieurs sont souvent visualisés sous plusieurs angles

• Les panneaux à grand angle de vision (IPS, AHVA, OLED) empêchent les changements de couleur et les coins sombres

7. Rétroéclairage et durée de vie

• La durée de vie du rétroéclairage LED ou OLED a un impact sur la maintenance et le coût total de possession

• Les écrans haute luminosité nécessitent une conception de rétroéclairage et une gestion thermique robustes

8. Protection de l"environnement

• Résistance à l"eau et à la poussière (IP65, IP67, etc.)

• Résistance aux chocs et aux impacts (indice IK)

• Verre résistant aux UV ou anti-explosion pour les applications extérieures

Établissez un budget réaliste (coût à court terme ou à long terme)

Un écran tactile moins cher peut permettre de réduire les coûts au début, mais conduit souvent à :

• Premiers échecs

• Problèmes de sensibilité tactile

• Qualité incohérente entre les lots

• Refontes ou maintenance coûteuse

Travailler avec un fournisseur comme FANNAL , avec une production en interne, un contrôle qualité strict et des certifications telles que ISO 9001 / IATF 16949 / RoHS / REACH , m'aide à garantir une stabilité à long terme.

Je demande toujours une ventilation détaillée des coûts pour comprendre la valeur de chaque fonctionnalité.

Conclusion

Choisir le bon écran tactile nécessite de comprendre les exigences, l'environnement et les besoins en termes de performances . FANNAL combine une expertise en ingénierie, une personnalisation flexible et des composants de qualité industrielle pour garantir des écrans fiables et hautes performances pour toute application. Du prototype à la production en série, nos écrans sont conçus pour la réussite de votre projet.

FAQ

Q1 : Quelle gamme de tailles d' écrans LCD personnalisés FANNAL propose-t-il ?

A1 : FANNAL fournit des panneaux LCD de 1,77" à 15,6", de type IPS, TN ou LTPS, adaptés aux applications industrielles (-20°C ~ 70°C) et automobiles (-30°C ~ 85°C).

Q2 : Quelles structures tactiles sont disponibles pour de FANNAL les écrans tactiles PCAP ?

A2 : Les structures tactiles incluent G+G (Verre-Verre), G+F+F (Verre-Film-Film) et OGS (One Glass Solution). Les tailles vont jusqu"à 65", prenant en charge le multi-touch, le fonctionnement avec des gants, le stylet passif et les conceptions étanches.

Q3 : Quelles options de luminosité et de durée de vie du rétroéclairage sont disponibles ?

A3 : Les rétroéclairages peuvent atteindre jusqu"à 30 000 cd/m² pour une utilisation extérieure ou industrielle, avec une durée de vie jusqu"à 50 000 heures, selon le matériau du module (métal, plastique ou hybride).

Q4 : Quelles méthodes de liaison optique FANNAL peut-il fournir ?

A4 :

• OCA – jusqu"à 15,6"

• LOCA/OCR – jusqu"à 32"

• Collage en silicone – jusqu'à 32', idéal pour les grands écrans industriels robustes

Q5 : Quels contrôleurs tactiles (IC) FANNAL utilise-t-il ?

A5 : Les partenaires IC de confiance incluent EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip. Tous les réglages et optimisations du micrologiciel sont effectués en interne pour garantir une fiabilité élevée et des performances anti-interférences.
