Écran tactile ou boutons physiques en usine : qu'est-ce qui fonctionne réellement ?

Pourquoi les écrans tactiles sont-ils meilleurs pour le travail en usine ?

Dans les environnements d’usine, la conception des interfaces n’est pas une question d’esthétique. Il s"agit de temps de disponibilité, de sécurité, de maintenabilité et d"efficacité de l"opérateur dans des conditions réelles : huile, vibrations, gants, EMI et fonctionnement 24h/24 et 7j/7.

Les écrans tactiles remplacent de plus en plus les boutons physiques dans les IHM industrielles . Mais la question n’est pas de savoir si les écrans tactiles sont « modernes ». La vraie question est la suivante :

Dans quelles conditions les écrans tactiles sont-ils réellement meilleurs que les commandes mécaniques dans les applications d’usine ?

Les limites des boutons mécaniques à usage industriel

Les boutons physiques sont la valeur par défaut depuis des décennies. Ils sont simples, tactiles et prévisibles.

Cependant, dans les environnements de production très diversifiés et hautement automatisés, ils créent des limitations structurelles :

• Les mises en page fixes ne peuvent pas s"adapter aux changements de produits

• Les machines complexes nécessitent de grands panneaux de commande

• L"usure mécanique entraîne des pannes au fil du temps

• La pénétration de poussière et de liquide dégrade la fiabilité des contacts

• Le nettoyage autour des groupes de boutons est difficile

Dans les environnements où les ajustements de paramètres ou les changements de recettes sont fréquents, les panneaux basés sur des boutons deviennent inefficaces et physiquement encombrés.

Où les écrans tactiles industriels offrent de réels avantages

Les écrans tactiles ne sont pas intrinsèquement supérieurs. Ils offrent des avantages lorsque la flexibilité du système et la visibilité des données sont importantes.

1. Flexibilité de l"interface

Un écran tactile permet la reconfiguration de l"interface via un logiciel.

Au lieu d"ajouter des boutons physiques pour chaque fonction, les opérateurs peuvent :

• Changer la disposition de l"interface pour différents modes de production

• Accédez aux menus en couches pour les paramètres avancés

• Afficher les diagnostics et les alertes de manière dynamique

Ceci est particulièrement pertinent dans les lignes automatisées avec des changements fréquents de SKU.

2. Visibilité des données en temps réel

La production moderne repose fortement sur le retour de données :

• État de la machine

• Historique des alarmes

• Mesures de performances

• Rappels d"entretien

Les écrans tactiles permettent d"intégrer ces informations directement dans l"interface opérateur, réduisant ainsi le besoin de terminaux de surveillance séparés.

Dans les scénarios de maintenance prédictive, la visibilité peut réduire les temps d’arrêt imprévus.

3. Usure mécanique réduite

Les commutateurs mécaniques ont des cycles de vie finis. Dans les environnements à cycles élevés, les taux de défaillance augmentent.

Un écran tactile industriel correctement conçu élimine les points d’actionnement mécanique, réduisant ainsi la fréquence de remplacement liée à l’usure.

Cependant, cet avantage dépend entièrement de l’utilisation d’une technologie tactile de qualité industrielle, et non de panneaux grand public.

Que doit être conçu correctement ?

Les écrans tactiles ne surpassent les boutons que lorsqu"ils sont conçus pour des conditions d"usine.

Fonctionnement des gants

La plupart des opérateurs d"usine portent des gants.

Les écrans tactiles capacitifs projetés doivent prendre en charge :

• Mode gants épais

• Réglage haute sensibilité

• Contrôleurs résistants aux EMI

Sinon, la précision tactile se dégrade considérablement.

Dans certains environnements humides ou nécessitant des gants épais, le toucher résistif peut encore être plus fiable.

Eau, huile et contaminants

Les écrans tactiles capacitifs peuvent mal interpréter les gouttelettes d’eau comme entrée.

Les solutions industrielles comprennent généralement :

• Algorithmes de rejet d"eau

• Logique de rejet de la paume

• Verre de protection chimiquement renforcé

• Liaison optique pour éviter les couches de condensation

Sans ces mesures, la fiabilité de l’écran tactile diminue.

EMI et bruit électrique

Les usines contiennent des moteurs, des onduleurs et des équipements de commutation qui génèrent des interférences électromagnétiques.

Les contrôleurs tactiles doivent :

• Répondre aux normes CEM industrielles

• Maintenir la stabilité du signal sous le bruit électrique

• Empêcher les faux déclenchements

Les écrans tactiles grand public échouent fréquemment dans les environnements à interférences électromagnétiques élevées.

Durabilité mécanique

Dans des environnements présentant des risques de vibrations ou d’impacts :

• Épaisseur du verre de protection

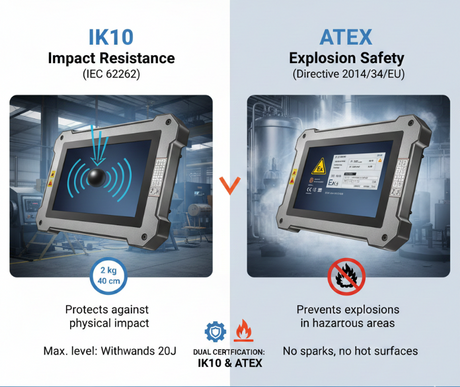

• Évaluation de l"impact IK

• Structure de liaison

• Méthode de montage

Tous influencent la capacité de survie.

Une IHM à écran tactile montée sur une machine d’emboutissage subit des contraintes très différentes de celles montées sur une ligne de conditionnement.

Où les boutons physiques ont encore du sens ?

Les écrans tactiles ne sont pas universellement meilleurs.

Les arrêts d"urgence mécaniques (E-stop) restent obligatoires dans la plupart des normes de sécurité.

Dans des conditions extrêmes, telles que :

• Pulvérisation d"eau abondante

• Contamination abrasive continue

• Vibrations élevées au-delà des limites de conception du boîtier

les commutateurs physiques peuvent encore offrir une plus grande fiabilité.

Les conceptions hybrides sont courantes : une interface à écran tactile combinée à des commandes de sécurité physique critiques.

Considérations relatives aux coûts et au cycle de vie

Le coût initial d’une IHM industrielle à écran tactile est généralement plus élevé que celui d’un simple panneau de commande basé sur des boutons.

Cependant, des facteurs à long terme doivent être pris en compte :

• Des mises à niveau fonctionnelles peuvent être mises en œuvre sans remplacer le panneau physique

• Fréquence réduite de remplacement des composants mécaniques

• Les mises à jour de l"interface peuvent être déployées via des modifications logicielles

• La complexité du câblage peut être réduite

Dans les lignes de production qui subissent des ajustements ou des mises à niveau fréquents, la flexibilité à long terme offre souvent une plus grande valeur.

Conclusion

Les écrans tactiles ne sont pas supérieurs aux boutons physiques dans tous les environnements d"usine.

Ils sont généralement plus adaptés lorsque :

• Les modes de production changent fréquemment

• Des niveaux élevés de visualisation des données sont requis

• L"usure mécanique est un problème récurrent

• L"espace du panneau de commande est limité

Dans des environnements extrêmement humides ou à fortes vibrations, les boutons physiques peuvent encore offrir une plus grande fiabilité.

La valeur des écrans tactiles ne réside pas dans leur « plus moderne », mais dans leur alignement plus efficace sur les systèmes de production pilotés par logiciels et centrés sur les données.

FAQ sur les IHM industrielles et les écrans tactiles

1. Les écrans tactiles capacitifs ou résistifs sont-ils plus adaptés aux environnements industriels lourds ?

Les écrans tactiles résistifs sont généralement supérieurs aux environnements soumis à de fortes éclaboussures de fluides ou à l'utilisation de gants non conducteurs, car ils reposent sur la pression physique plutôt que sur les propriétés électriques. Cependant, les écrans modernes PCAP (Projected Capacitive) constituent la norme de l'industrie pour les applications à haute durabilité, car ils prennent en charge les gestes multi-touch et sont dotés d'un verre de protection résistant aux rayures, renforcé chimiquement , qui ne s'use pas à cause des frottements répétés.

2. Comment les écrans tactiles industriels gèrent-ils les déclenchements accidentels dus à l"eau ou à l"huile ?

Les panneaux de qualité industrielle utilisent des algorithmes de rejet d'eau et des sauts de fréquence pour faire la distinction entre la signature électrique d'un doigt humain et un contaminant conducteur comme l'eau ou l'huile. Pour garantir une fiabilité maximale, recherchez des contrôleurs dotés d' un rapport signal/bruit (SNR) élevé et d'une liaison optique , qui élimine l'entrefer où l'humidité peut se condenser et provoquer des « touches fantômes ».

3. Pouvez-vous utiliser des IHM à écran tactile standard tout en portant des gants de soudage ou de sécurité épais ?

Oui, à condition que l'IHM prenne en charge le réglage haute sensibilité ou dispose d'un paramètre de micrologiciel dédié « Mode gant » qui augmente la sensibilité du contrôleur pour détecter le contact à travers des couches de cuir ou de caoutchouc. Pour les cas extrêmes où les opérateurs portent des gants isolés robustes, les montures résistives tactiles ou infrarouges (IR) sont souvent préférées car elles sont sensibles à la pression et indépendantes du matériau touchant l'écran.

4. Quelle est la durée de vie typique d’un écran tactile industriel par rapport aux boutons-poussoirs mécaniques ?

Un écran tactile industriel offre généralement une durée de vie de 50 à 100 millions de touches par point, tandis que les boutons-poussoirs mécaniques sont évalués par des cycles mécaniques, tombant souvent en panne plus tôt dans les zones de « lavage » corrosives ou à fortes vibrations. Les écrans tactiles réduisent considérablement les coûts de maintenance à long terme dans la fabrication HMLV (High-Mix Low-Volume), car ils éliminent le besoin de recâbler physiquement les panneaux lorsque les flux de production changent.

5. Pourquoi les boutons physiques d"arrêt d"urgence (E-Stop) sont-ils toujours requis sur les consoles à écran tactile ?

Les boutons d'arrêt d'urgence physiques sont une exigence réglementaire selon les normes ISO 13850 et ANSI , car ils fournissent un circuit de sécurité « câblé » qui fonctionne indépendamment de la stabilité du logiciel ou du système d'exploitation. Tandis qu'un écran tactile gère la logique opérationnelle, l'arrêt d'urgence mécanique garantit un arrêt de sécurité même si l'IHM subit une panne logicielle, une surtension ou une interférence EMI.
