Qu'est-ce qu'un panneau tactile capacitif?

L' écran est devenu une technologie fondamentale dans les appareils interactifs modernes, alimentant tout , des smartphones aux systèmes de contrôle industriel. Comprendre ce qu'est un panneau tactile capacitif et comment il fonctionne peut aider les utilisateurs à apprécier la précision et la fiabilité de leurs expériences tactiles quotidiennes. Cet article explore les principes de base, les types, les avantages et les applications communes des panneaux tactiles capacitifs pour fournir un aperçu complet de cette technologie essentielle.

Définition et comment ça marche

Un panneau tactile capacitif fonctionne sur le principe de la capacité électrique - essentiellement la capacité d'un objet à stocker et à maintenir une charge électrique. Ces panneaux sont constitués d'une couche de conducteur transparent, souvent en oxyde d'étain d'indium (ITO), enduit sur des substrats en verre ou en plastique. Lorsque le doigt d'un utilisateur, qui conduit naturellement l'électricité, touche l'écran, il perturbe le champ électrostatique à cet endroit spécifique.

Le panneau tactile détecte cette perturbation en mesurant les changements de capacité. Plus précisément, le corps humain agit comme un conducteur qui modifie le champ électrostatique local, et les capteurs sous la surface enregistrent ce changement pour déterminer le point de contact exact. Ce mécanisme permet une détection tactile rapide et précise sans nécessiter de pression physique.

Essentiellement, les panneaux tactiles capacitifs convertissent la présence d'un objet conducteur en signaux électriques que le contrôleur de l'appareil interprète comme entrée. Cette technologie permet une interaction utilisateur lisse et intuitive avec les appareils, offrant une réactivité que les boutons mécaniques ou les écrans résistifs ne peuvent pas correspondre.

Les progrès technologiques ont affiné ces méthodes de détection, permettant aux panneaux capacitifs de distinguer les différents types de touches, de prendre en charge l'entrée du stylet et même de détecter la proximité dans certains cas. Ces améliorations contribuent à une interface plus polyvalente et conviviale.

Types: Surface vs projetée capacitive

Il existe deux types principaux de panneaux tactiles capacitifs, chacun avec des structures et des capacités distinctes:

Panneaux tactiles capacitifs de surface

Les panneaux capacitifs de surface sont les plus simples des deux types. Ils se composent d'une seule couche conductrice recouverte à l'intérieur de l'écran de verre. Les électrodes dans les coins envoient un courant électrique sur la surface du panneau, créant un champ électrostatique uniforme. Lorsqu'un doigt touche l'écran, il éloigne une petite quantité de courant au point de contact, provoquant une baisse mesurable de la capacité.

Cette goutte est détectée par le contrôleur, qui calcule la position tactile en fonction du changement de courant. Cependant, les panneaux capacitifs de surface sont généralement limités à la détection tactile à un point et offrent moins de précision que leurs homologues projetés. Ils sont généralement utilisés dans les applications où la simplicité et la rentabilité sont prioritaires, telles que les kiosques de base ou certains écrans industriels.

Panneaux tactiles capacitifs projetés (PCAP)

Les panneaux capacitifs projetés, souvent abrégés sous forme de PCAP, représentent la forme avancée de la technologie tactile capacitive et sont devenus la norme de l'industrie pour la plupart des appareils électroniques grand public et de nombreux systèmes industriels. Contrairement aux panneaux capacitifs de surface, les panneaux PCAP ont une grille d'électrodes conductrices disposées en rangées et colonnes sous la surface du verre.

Cette configuration crée un champ électrostatique qui s'étend au-delà du verre, lui permettant de ressentir plusieurs points de contact simultanément avec une haute précision. En raison de leur capacité multi-touch, les panneaux PCAP prennent en charge les gestes complexes comme le pincement, le zoom et la rotation.

Les panneaux capacitifs projetés offrent une durabilité et une clarté supérieures en raison de leurs couches en verre robustes et de leur technologie de détection améliorée. Ils sont largement utilisés dans les smartphones, les tablettes, les HMI industriels (interfaces humaines-machine) et les terminaux d'information publique, où la précision et la fiabilité sont essentielles.

La capacité de la technologie PCAP à fonctionner efficacement même à travers des gants ou des couches de protection minces étend également son utilisation dans des environnements sévères ou spécialisés, tels que les usines ou les installations médicales.

Avantages clés des panneaux tactiles capacitifs

Les panneaux tactiles capacitifs offrent plusieurs avantages qui en ont fait le choix préféré dans diverses industries:

Sensibilité élevée: les panneaux capacitifs réagissent rapidement au toucher le plus léger, améliorant l'expérience de l'interface utilisateur.

Aucune pression requise: Contrairement aux écrans tactiles résistifs qui reposent sur la pression physique, les panneaux capacitifs n'ont besoin que de la présence conductrice d'un doigt ou d'un stylet.

Capacité multi-touch: en particulier dans la technologie capacitive projetée, les utilisateurs peuvent effectuer des gestes avec plusieurs doigts, permettant des fonctionnalités avancées.

Durabilité: Les surfaces en verre utilisées dans les panneaux capacitifs sont résistantes aux rayures et à l'usure, garantissant la longévité même dans des environnements difficiles.

Amélioration de la clarté visuelle: Étant donné que les écrans capacitifs ne nécessitent pas de couches supplémentaires comme les écrans résistifs, ils offrent une meilleure clarté d'image et une meilleure luminosité, améliorant la qualité de l'affichage.

Résistance aux contaminants: Les revêtements avancés rendent ces panneaux plus résistants aux huiles, à la poussière et à l'humidité, en maintenant les performances à usage quotidien.

Ces avantages ont entraîné des panneaux tactiles capacitifs pour devenir l'interface standard pour l'électronique grand public et les applications industrielles critiques.

Applications communes

Les panneaux tactiles capacitifs sont intégrés dans un large éventail d'appareils et d'environnements, reflétant leur polyvalence et leur fiabilité:

Smartphones et tablettes: l'utilisation la plus omniprésente, offrant une interaction lisse, réactive et multi-touch.

CHAPT et kiosques en libre-service: fournissez des intrants tactiles durables et fiables pour les transactions financières et le service client.

HMI industriel: utilisé dans les usines et l'automatisation pour contrôler les machines avec précision et robustesse.

Dispositifs médicaux: activer les interfaces hygiéniques intuitives sur l'équipement qui doivent être nettoyées régulièrement sans compromettre les fonctionnalités.

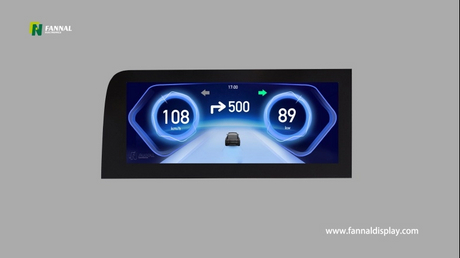

Affichages automobiles: Offrez des conducteurs et des passagers Contrôle facile sur l'infodivertissement et les paramètres des véhicules.

Retail et hospitalité: les terminaux de point de vente et les menus interactifs bénéficient de la réactivité de la technologie tactile capacitive.

Éducation et informations publiques: les tableaux blancs interactifs et les kiosques d'information adoptent largement des panneaux capacitifs pour une utilisation intuitive.

Dans toutes ces applications, les panneaux tactiles capacitifs contribuent à une interface conviviale et efficace qui répond aux exigences opérationnelles exigeantes.

Tendances de l'industrie et développements futurs

Le marché capacitif des panneaux tactiles continue d'évoluer rapidement, tiré par l'innovation dans les matériaux, la technologie de détection et les méthodes d'intégration. Les tendances émergentes comprennent:

Affichages flexibles et pliables: la technologie tactile capacitive s'adapte aux substrats flexibles, permettant de nouveaux facteurs de formulaire pour des appareils tels que les smartphones pliables et l'électronique portable.

Intégration de rétroaction haptique: La combinaison de la détection tactile avec la rétroaction tactile pour simuler des pressions ou des textures de bouton physique améliore l'expérience utilisateur.

Sens de proximité: les panneaux capacitifs sont de plus en plus capables de détecter l'approche du doigt sans contact, permettant des fonctions de survol et de nouveaux paradigmes d'interaction.

Amélioration de la résistance environnementale: les revêtements améliorés et les méthodes d'encapsulation permettent une utilisation dans des conditions plus sévères telles que les paramètres extérieurs, automobiles et industriels.

Traitement tactile alimenté par AI: les algorithmes avancés aident à différencier les touches intentionnelles des interférences accidentelles ou environnementales, améliorant la fiabilité.

Ces progrès promettent d'élargir les applications et la convivialité des panneaux tactiles capacitifs, les intégrant davantage dans la technologie quotidienne et les opérations industrielles.

Conclusion

Le panneau de touche capacitif est une pierre angulaire de la technologie interactive moderne, combinant des principes de détection uniques avec une construction robuste pour offrir une sensibilité élevée, une capacité multi-touch et une durabilité exceptionnelle. Comprendre les différences entre les types de surface et les types capacitifs projetés aide les utilisateurs et les entreprises à sélectionner la bonne technologie pour répondre à leurs besoins.

Chez Fannal, nous nous spécialisons dans la fabrication de panneaux tactiles capacitifs avancés adaptés à divers secteurs, notamment l'électronique grand public, les contrôles industriels et les dispositifs médicaux. Nos produits priorisent les performances, la clarté et la longévité pour assurer une expérience utilisateur supérieure à travers les applications.

Pour en savoir plus sur nos solutions de panneaux de touche capacitive et comment ils peuvent améliorer vos produits, veuillez nous contacter dès aujourd'hui. Notre équipe d'experts est prête à aider à la personnalisation et au support technique pour atteindre les objectifs de votre projet.
