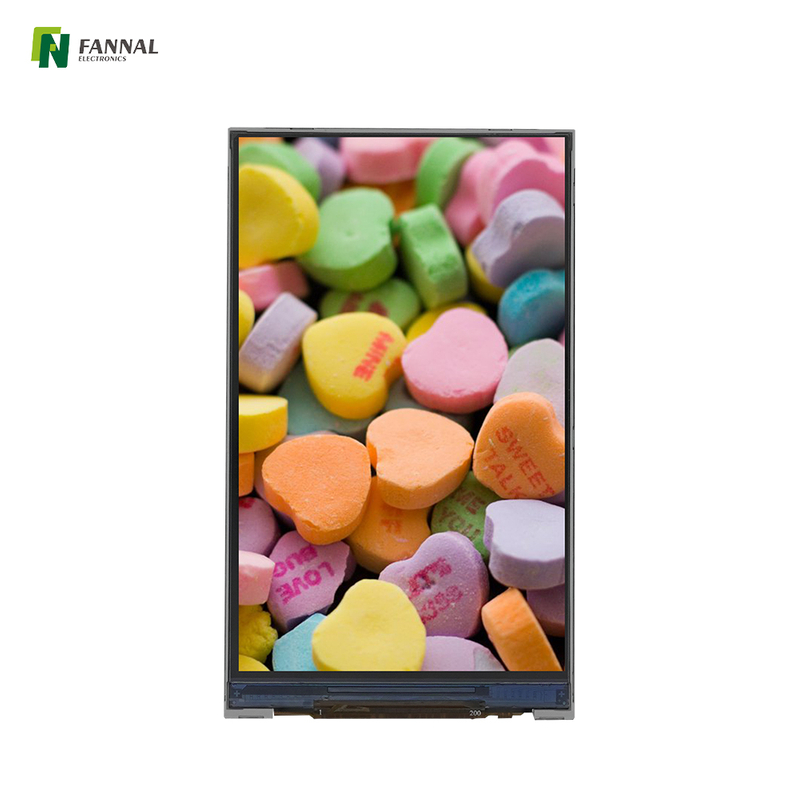

FN0397D002A
3.97
57,14x96,85x2,15
-20 ~ 70
-30 ~ 80
RVB/SPI
480x800
85/85/85/85
300
| Quantité: | |
|---|---|

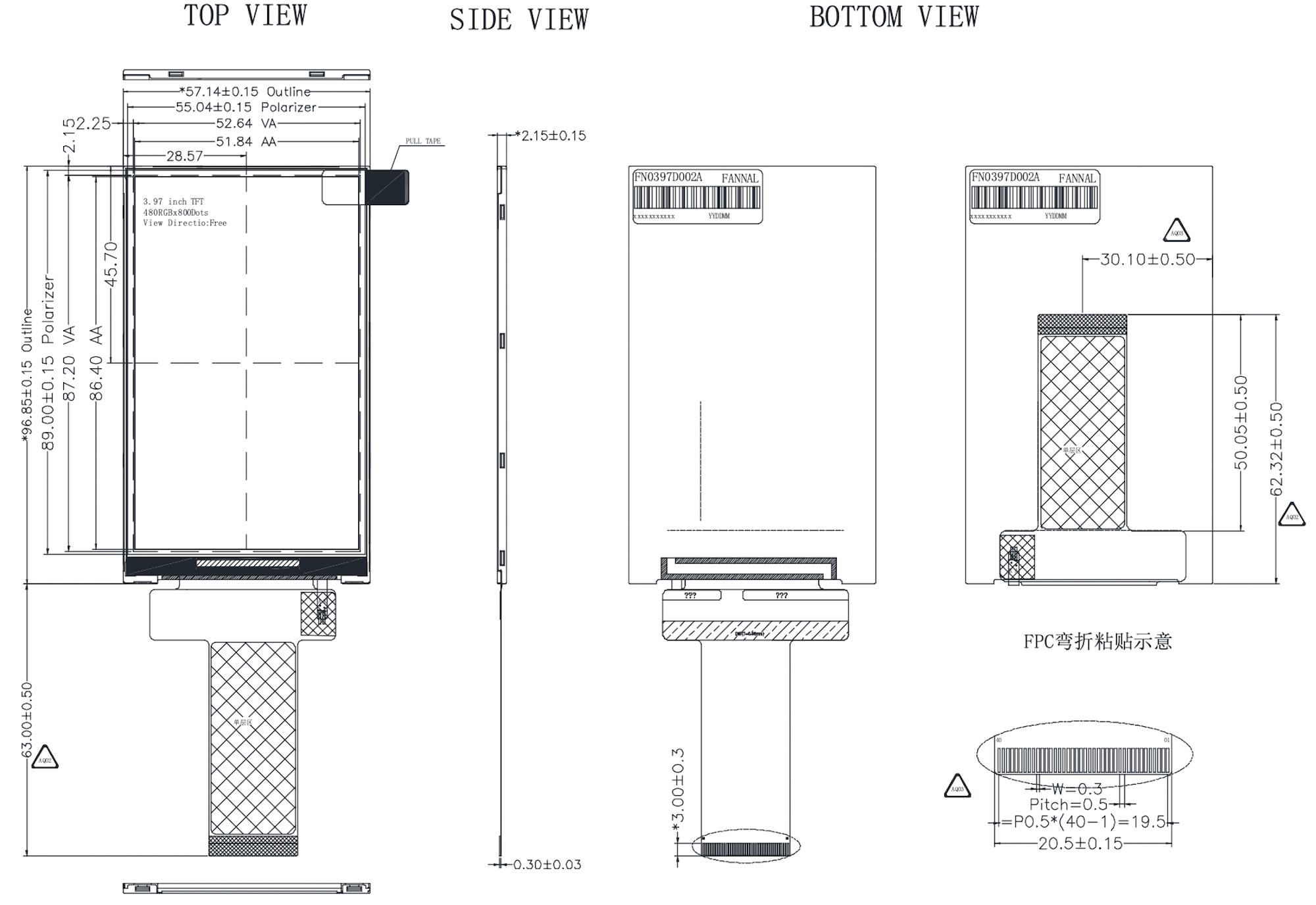

Dessin
Caractéristiques
Paramètre | Spécification | Unité |
Taille de l"écran LCD | 3,97 (diagonale) | pouce |
Rapport de résolution | 480(H) × 800(V) | pixels |
Pas de pixels | 0,108(H) × 0,108(V) | mm |
Zone active | 51,84(H) × 86,4(V) | mm |
Taille du module | 57,14 (L) × 96,85 (H) × 2,15 (P) | mm |
Mode d"affichage | Normalement noir, transmissif | - |
Interface | RVB/SPI | - |
Disposition des pixels | Rayure de verticale RVB | - |
Voir la direction | TOUS | Heures |
Alimentation | 2.8 | V |
Consommation d"énergie | TBD | W |
Poids | TBD | g |
Luminance | 300(Typ.) | cd/m² |
Circuit intégré de pilote | ST7701SN | - |
Température de fonctionnement | -20 ~ +70 | ℃ |
Température de stockage | -30 ~ +80 | ℃ |
PIN N ° | Symbole | E / S | Description |
1 | Leda | P | Anode de puissance LED. |
2-3 | Ledk | P | Cathode de puissance LED. |
4 | GND | P | Mise à la terre |
5 | VDD | P | Alimentation 2,8V. |
6 | RÉINITIALISER | I | Réinitialisation mondiale. Put intérieur bas actif. |
7-8 | Caroline du Nord | - | Pas de connexion |
9 | SDA | E / S | Entrée de données de communication série. |
10 | SCK | I | Entrée d"horloge de communication série. |
11 | CS | I | Sélection de la puce de communication série. |
12 | PCLK | I | Broche d"entrée d"horloge. |
13 | De | I | Les données activent l"entrée du signal. |
14 | Vsync | I | Entrée de synchronisation verticale. |
15 | Hsync | I | Entrée de synchronisation horizontale. |
16-33 | DB0-DB17 | I | DB0-DB5 : données bleues, DB6-DB11 : données vertes, DB12-DB17 : données rouges. |
34 | GND | P | Mise à la terre |
35-39 | Caroline du Nord | - | Pas de connexion |
40 | GND | P | Mise à la terre |
Paramètre | Symbole | Min. | Typ. | Max. | Unité |
Tension d"alimentation numérique | VDD | 2.5 | 2.8 | 3.6 | V |
Tension de fonctionnement de l"interface | Vddi | 1.65 | 1.8 | 3.3 | V |
Tension d"entrée de niveau | Vih | 0,7VDDI | - | Vddi | V |
Tension d"entrée de niveau | Vil | GND | - | 0,3VDDI | V |
Tension de sortie de niveau | Voh | 0,8VDDI | - | Vddi | V |
Tension de sortie de niveau | Vol | GND | - | 0,2VDDI | V |
Paramètre | Symbole | Min. | Typ. | Max. | Unité |
Tension de courant vers l"avant | VF | 21.6 | 24.0 | 26.4 | V |
Courant vers l"avant | Si | - | 20 | - | mame |
Consommation d"énergie de rétroéclairage | Wbl | - | 0.48 | - | W |
Mené à vie | - | 30000 | - | - | HRS |
Cas d"utilisation industrielle et commerciale
Cet écran TFT industriel de 3,97 pouces est idéal pour les interfaces visuelles intégrées compactes dans plusieurs secteurs :
Commandes industrielles et écrans IHM
Panneaux de commande pour petites machines et écrans IHM dans les tableaux de bord d'automatisation et d'équipement d'usine.
Instruments portables et appareils portatifs
Testeurs de terrain, instruments de mesure, unités portatives industrielles nécessitant une interface utilisateur graphique claire.
Équipement médical et de laboratoire
Petits écrans de diagnostic, panneaux de paramètres, écrans de retour d'information sur l'état de l'équipement.
Produits commerciaux grand public
Terminaux d'accès, contrôleurs de point de vente compacts, interfaces utilisateur de distributeurs automatiques, appareils intelligents.
Interfaces automobiles/transport
Sous-affichages de cluster, affichages d'informations secondaires dans les véhicules, appareils de flotte (où RVB/SPI est pris en charge).
Systèmes embarqués et plates-formes de prototypage
Prototypage rapide avec des microcontrôleurs (MCU) et des plates-formes SBC prenant en charge des interfaces parallèles ou série.
Personnalisations
• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)
• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP
• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m², idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.
• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.
• Conception optimisée pour une transmission d"image et des performances stables.
• Tailles disponibles : jusqu"à 65"
• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles
• Fonctions tactiles : prend en charge le multi-touch, l"étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.
• Température de fonctionnement :
Qualité industrielle : –20°C ~ +70°C
Qualité automobile : –30°C ~ +85°
• Réglage tactile et optimisation du micrologiciel fournis par FANNAL (conception micrologicielle interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception EMC : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles
• Options matérielles :
Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion
Liaison optique | Gamme de tailles | Notes |
OCA | Jusqu"à 15,6" | Deux lignes de production entièrement automatisées pour la fabrication de gros volumes |
LOCA/ROC | Jusqu"à 32" | Excellent pour un contraste et une durabilité élevés |
Silicone | Jusqu"à 32" | Idéal pour les applications industrielles robustes de grande taille |
À propos de FANNAL
 | Bien expérimenté : 15 ans d'expérience dans la fabrication d'écrans TFT, d'écrans AMOLED, d'écrans tactiles, d'écrans tactiles capacitifs et de moniteurs tactiles. |
| Solution unique : processus interne complet pour l'écran tactile, l'affichage et la liaison optique |
| Service mondial : Italie, Allemagne, France, Espagne, Inde, Japon, Singapour et plus encore – assistance locale rapide. |
| Expérience solide : soutenu financièrement par SECO , l'un des principaux leaders européens des solutions intégrées et d'affichage. |
| Approvisionnement fiable : notre réseau de fournisseurs à long terme vous garantit une qualité constante et une livraison fiable, même pendant les saisons à forte demande. |
| Assurance qualité : certifié ISO 9001, ISO 14001, ISO 45001, ISO 13485 et IATF 16949 ; Conforme REACH et RoHS. |
Certificats
FAQ
Q1 — Quelles sont les interfaces standard prises en charge ?
A — Ce module prend en charge les interfaces RVB et SPI , adaptées à la plupart des applications intégrées et basées sur un microcontrôleur.
Q2 — Cet écran peut-il être équipé d'un écran tactile ?
R — Oui. FANNAL peut fournir sur demande des écrans tactiles capacitifs ou résistifs (CTP) avec des cartes AD correspondantes.
Q3 — La luminosité est-elle suffisante pour une utilisation en extérieur ?
A — Avec 300 cd/m² , l'affichage est optimisé pour les environnements intérieurs et semi-extérieurs ; pour une lisibilité élevée en plein soleil, envisagez des versions optionnelles haute luminosité ou une liaison optique.
Q4 — Pouvons-nous personnaliser la luminosité, l'interface ou le facteur de forme mécanique ?
R — Oui. FANNAL fournit des options personnalisables, notamment le type d'interface, le niveau de luminosité, la longueur du FPC, le type de connecteur et les accessoires de support mécanique.
Q5 — Quels accessoires sont disponibles ?
R — Les modules complémentaires en option incluent des cartes de rétroéclairage, des cartes de commande tactiles, des faisceaux de câbles et des dispositifs de montage pour une intégration plus rapide.
