Du prototype Raspberry Pi à l’écran tactile industriel

Les plates-formes Raspberry Pi sont largement utilisées par les ingénieurs et les startups lors du développement de systèmes embarqués et de prototypes d"interface homme-machine (IHM). Leur écosystème ouvert, leur faible coût et leurs interfaces flexibles les rendent idéaux pour un développement rapide de produits.

Dans de nombreux appareils en phase de démarrage, tels que les équipements industriels, les kiosques libre-service et les panneaux de contrôle intelligents, un Raspberry Pi est souvent associé à un petit écran tactile pour créer rapidement une interface fonctionnelle.

Cependant, une fois qu"un projet dépasse le stade du prototype et entre dans la production pilote ou le déploiement commercial, les exigences d"affichage changent généralement. Les écrans Raspberry Pi destinés au consommateur ne sont généralement pas conçus pour une exploitation industrielle à long terme.

Chez FANNAL , nous travaillons souvent avec des fabricants d'équipements qui commencent le développement avec un prototype Raspberry Pi et qui ont ensuite besoin d'un système d'affichage tactile industriel plus robuste pour les appareils de production. Comprendre cette transition dès le début peut contribuer à simplifier la conception du système et à améliorer la fiabilité à long terme.

Pourquoi les ingénieurs utilisent Raspberry Pi pour le prototypage

Lors des premières étapes de développement, les ingénieurs privilégient généralement la vitesse, la flexibilité et la facilité d’intégration. Les plates-formes Raspberry Pi permettent aux équipes de développement de tester rapidement les interfaces utilisateur, de connecter des capteurs et de valider les concepts de produits.

Les avantages courants incluent :

• environnement de développement rapide basé sur Linux

• prise en charge des interfaces d"affichage HDMI et DSI

• vaste écosystème d"accessoires logiciels et matériels

• prototypage rapide pour les systèmes IHM embarqués

Pour de nombreux prototypes, un écran tactile est simplement connecté via HDMI ou l"interface DSI pour créer un panneau de commande fonctionnel.

Les applications typiques des prototypes incluent :

• panneaux de contrôle industriels

• instruments de laboratoire

• interfaces pour dispositifs médicaux

• bornes libre-service

• distributeurs automatiques intelligents

À ce stade, l’objectif est généralement la validation fonctionnelle plutôt que la durabilité à long terme..

Limites des écrans Raspberry Pi typiques en production

Si les écrans Raspberry Pi sont très utiles lors du développement, ils peuvent présenter plusieurs limitations lorsqu"ils sont déployés dans des environnements industriels réels.

Durabilité mécanique

De nombreux écrans de développement sont conçus pour une utilisation de bureau ou de loisirs. Ils manquent généralement de verre de protection renforcé ou de support structurel pour résister aux vibrations, aux chocs ou aux opérations quotidiennes intensives.

Luminosité limitée

Les écrans Raspberry Pi standard offrent généralement des niveaux de luminosité d"environ 300 à 500 nits. Dans les environnements industriels, notamment à proximité de fenêtres ou d"installations semi-extérieures, une luminosité plus élevée peut être nécessaire pour une bonne lisibilité.

Pas de liaison optique

Sans liaison optique, les réflexions entre les couches d"affichage peuvent réduire le contraste et la visibilité. La pénétration de poussière entre les couches peut également devenir un problème dans les installations à long terme.

Limites de température

Les écrans grand public fonctionnent souvent dans une plage de températures limitée, ce qui peut ne pas convenir aux équipements industriels soumis à des températures ambiantes plus élevées ou plus basses.

Cycle de vie court du produit

Les affichages de développement peuvent changer fréquemment ou être interrompus, tandis que les produits industriels nécessitent souvent un approvisionnement stable pendant 5 à 10 ans..

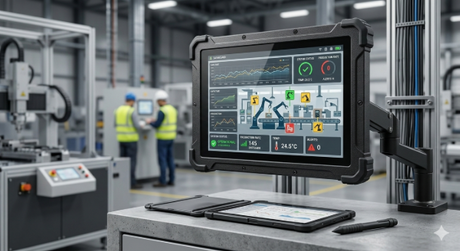

Exigences clés pour les écrans tactiles industriels

Lorsqu"un produit passe à la production commerciale, le sous-système d"affichage doit généralement répondre à des exigences techniques plus strictes.

Sur la base de notre expérience dans l’accompagnement des fabricants d’équipements embarqués, les facteurs suivants sont souvent critiques.

Haute luminosité et lisibilité

Les systèmes IHM industriels peuvent nécessiter des niveaux de luminosité compris entre 800 et 1 500 nits selon les conditions d'installation.

Une luminosité élevée permet de maintenir la lisibilité dans des environnements tels que les usines, les systèmes de transport ou les équipements installés à proximité des fenêtres.

Liaison optique

La liaison optique améliore considérablement les performances d'affichage en :

• réduire les réflexions internes

• augmentation du contraste

• améliorer la lisibilité au soleil

• renforcer la structure d"affichage

À FANNAL, la liaison optique est couramment utilisée dans les modules d"affichage industriels pour améliorer à la fois les performances visuelles et la fiabilité mécanique.

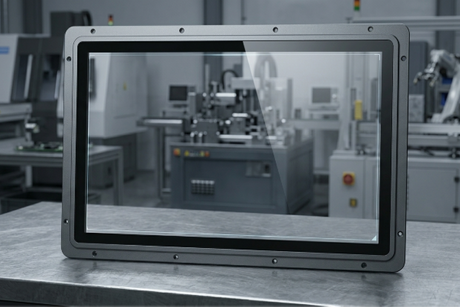

Performances tactiles fiables

Les écrans tactiles capacitifs projetés utilisés dans les équipements industriels nécessitent souvent des réglages supplémentaires pour prendre en charge :

• opération avec des gants

• tolérance à l"eau ou à l"humidité

• résistance aux interférences électromagnétiques (EMI)

Une sélection appropriée du contrôleur et une optimisation du micrologiciel sont importantes pour des performances tactiles stables.

Large température de fonctionnement

Les systèmes industriels peuvent devoir fonctionner sur des plages de températures telles que -20 °C à 70 °C , selon l'environnement d'application.

Disponibilité des produits à long terme

Les équipements industriels restent généralement en production pendant de nombreuses années. La sélection de composants d’affichage avec un approvisionnement stable et des cycles de vie de produits longs permet d’éviter les risques de refonte.

Considérations sur l"interface d"affichage

Même lors de la transition du prototype au matériel de production, l"architecture globale du système reste souvent compatible avec la configuration de développement originale du Raspberry Pi.

Les interfaces d"affichage courantes incluent :

HDMI

HDMI est l"interface la plus largement utilisée pour les prototypes Raspberry Pi et peut facilement se connecter à des moniteurs tactiles industriels externes.

DSI (interface série d"affichage)

DSI est souvent utilisé dans les conceptions embarquées compactes où l"écran est intégré directement dans le boîtier de l"appareil.

LVDS ou MIPI

Dans le cadre d"une production à grande échelle, de nombreux fabricants finissent par adopter des cartes embarquées personnalisées qui utilisent des interfaces LVDS ou MIPI pour une intégration système plus étroite.

La planification de l"interface d"affichage dès le début du processus de développement peut rendre la transition du prototype à la production beaucoup plus fluide.

Transition du prototype à la production

Dans de nombreux projets réels, le chemin de développement suit un processus similaire :

Prototype Raspberry Pi ↓ Tests fonctionnels ↓ Carte de contrôle intégrée personnalisée ↓ Intégration d"un écran tactile industriel

Au cours de cette transition, les écrans de développement sont généralement remplacés par des modules d'affichage tactiles personnalisés qui correspondent mieux à la structure mécanique, aux exigences de fiabilité et à l'environnement d'exploitation du produit final.

Chez FANNAL, nous soutenons fréquemment cette étape en aidant les clients à intégrer :

• panneaux LCD TFT de qualité industrielle

• écrans tactiles capacitifs projetés

• structures de liaison optique

• verre de couverture personnalisé

• systèmes de rétroéclairage à haute luminosité

Cette approche intégrée simplifie l"assemblage des appareils et améliore la fiabilité du système à long terme.

Intégration d"écrans tactiles industriels

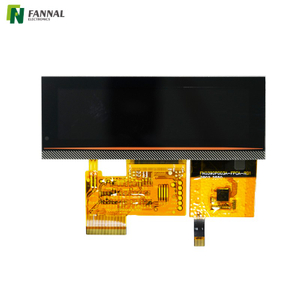

Pour les fabricants d’équipements embarqués, les modules d’affichage tactiles (TPM) intégrés peuvent simplifier considérablement la conception du système.

Au lieu d"assembler des composants séparés, le module d"affichage peut intégrer :

• Panneau LCD TFT

• écran tactile capacitif

• liaison optique

• électronique de commande de qualité industrielle

Cette approche permet de réduire la complexité de l"assemblage, d"améliorer la durabilité et de garantir des performances visuelles cohérentes dans toutes les unités de production.

Pour les fabricants d’équipements qui passent du développement de prototypes à la production de masse, la sélection d’un fournisseur d’écrans disposant d’un support technique et de capacités de personnalisation peut réduire considérablement les risques d’intégration.

Conclusion

Les plates-formes Raspberry Pi jouent un rôle important dans les premiers stades du développement de produits, permettant aux ingénieurs de créer rapidement des prototypes fonctionnels et de valider les interfaces utilisateur.

Cependant, une fois qu"un appareil est en passe d"être déployé commercialement, le système d"affichage doit souvent être mis à niveau pour répondre aux exigences industrielles en matière de fiabilité, de durabilité et d"approvisionnement à long terme.

Pour de nombreux fabricants d’équipements embarqués, passer d’un prototype Raspberry Pi à un écran tactile industriel intégré est une étape clé dans la mise sur le marché d’un produit.

FAQ

1. Quand un prototype Raspberry Pi doit-il être remplacé par du matériel industriel ?

Un point de transition courant se produit lorsqu"un produit passe des tests internes à la production pilote ou au déploiement commercial. À ce stade, les ingénieurs remplacent généralement le matériel de développement par des cartes embarquées plus stables et des composants de qualité industrielle pour améliorer la fiabilité et la stabilité de l"approvisionnement à long terme.

2. Les écrans tactiles industriels nécessitent-ils une conception mécanique personnalisée ?

Dans de nombreux appareils, oui. Les équipements industriels nécessitent souvent que le module d"affichage s"adapte à un boîtier, une structure de montage ou un verre de protection spécifique. L"intégration mécanique personnalisée permet de garantir la durabilité, l"étanchéité et une installation cohérente en production.

3. Quelles sont les tailles d’écran courantes utilisées dans les systèmes IHM industriels ?

Les écrans HMI industriels sont généralement disponibles dans des tailles telles que 7', 10,1', 12,1', et 15,6' . Le choix dépend généralement de la complexité de l'interface utilisateur et de l'espace disponible dans le boîtier de l'équipement.

4. Quels facteurs affectent la fiabilité des écrans tactiles dans les environnements industriels ?

Plusieurs facteurs peuvent influencer la fiabilité à long terme, notamment les vibrations, le bruit électrique, les variations de température et l"exposition environnementale. Une sélection appropriée du contrôleur tactile, une conception de la structure d"affichage et une intégration du système sont importantes pour garantir un fonctionnement stable.
