Vous êtes-vous déjà demandé comment le petit écran de votre appareil fonctionne de manière transparente avec le reste de la technologie ? Les écrans embarqués sont les héros méconnus de l’électronique moderne. Ces systèmes font partie intégrante de tout, des smartphones aux machines industrielles complexes.
Dans cet article, nous explorerons le fonctionnement des écrans intégrés, y compris leurs composants et technologies clés. Vous découvrirez les éléments essentiels tels que le verre d'écran, les contrôleurs et les microcontrôleurs, ainsi que la manière dont ils collaborent pour créer les interfaces utilisateur sur lesquelles nous comptons chaque jour.
Le verre d'affichage est la partie la plus visible d'un système d'affichage intégré. Il sert d'interface à travers laquelle les utilisateurs interagissent avec l'appareil, ce qui en fait un élément essentiel de l'expérience utilisateur globale. Selon l'application, différents types de verre d'affichage sont utilisés, tels que LCD (Liquid Crystal Display), OLED (Organic Light Emitting Diode) ou E-Ink . Chacune de ces technologies d'affichage offre des fonctionnalités uniques adaptées aux environnements spécifiques et aux besoins des utilisateurs.
LCD : Ils sont couramment utilisés dans les écrans intégrés en raison de leur prix abordable et de leur polyvalence. La technologie LCD est disponible en différentes tailles et résolutions, offrant une bonne clarté avec des angles de vision larges, en particulier dans les écrans LCD IPS. Ils sont largement utilisés dans les applications où le coût est une considération primordiale et où la qualité des visuels doit être satisfaisante.
OLED : les écrans OLED offrent une reproduction supérieure des couleurs, des noirs profonds et de meilleurs taux de contraste. En effet, la technologie OLED permet de contrôler indépendamment chaque pixel, contrairement aux écrans LCD, qui nécessitent un rétroéclairage. L'OLED est idéal pour les applications haut de gamme nécessitant des écrans éclatants et une faible consommation d'énergie, telles que les smartphones et les montres intelligentes.
E-Ink : La technologie E-Ink est couramment utilisée dans les appareils tels que les liseuses électroniques car elle consomme peu d'énergie et offre un affichage facile à lire même en plein soleil. Cette technologie d'affichage fonctionne en réorganisant les particules chargées pour créer des images sur l'écran, ce qui la rend très économe en énergie pour les images statiques, même si elle ne peut pas afficher de contenu en mouvement.
Le contrôleur d'affichage joue un rôle central dans la gestion de la manière dont les données sont restituées à l'écran. Il lit en permanence les données de pixels du framebuffer et les envoie à la vitre de l'écran. Ce processus garantit que les bonnes informations sont affichées, qu'il s'agisse d'une image statique ou d'un contenu dynamique, et que la transition entre les écrans semble fluide.
Les systèmes d'affichage intégrés peuvent avoir des contrôleurs intégrés directement dans le microcontrôleur ou s'appuyer sur des puces graphiques distinctes, en particulier lors de la gestion de graphiques complexes ou de grands écrans. Cette division permet d'optimiser les performances, car des écrans plus simples peuvent nécessiter moins de puissance de traitement, permettant ainsi au système de fonctionner plus efficacement.
Le framebuffer est essentiellement un espace mémoire qui stocke les données de pixels de l'écran. Le contrôleur d'affichage lit cette mémoire pour mettre à jour l'écran à un rythme constant. Cette mémoire doit être suffisamment grande pour stocker toutes les informations sur les pixels requises pour une résolution et une profondeur de couleur données.
Par exemple, un écran de résolution 320 x 240 avec une profondeur de couleur de 16 bits nécessiterait 153 600 octets de mémoire. La gestion efficace du framebuffer garantit que seules les données nécessaires sont mises à jour, ce qui optimise considérablement l'efficacité énergétique en évitant les actualisations inutiles et les transferts de données inutiles.
En minimisant le nombre de mises à jour requises, les systèmes d'affichage intégrés peuvent maintenir une faible consommation d'énergie et réduire la charge de travail sur le microcontrôleur. Lorsque seules certaines parties de l'affichage doivent être modifiées (par exemple, modifier une couleur ou mettre à jour une zone spécifique), seules ces zones sont mises à jour, réduisant ainsi la consommation globale d'énergie.
| Résolution (largeur x hauteur) | Profondeur de couleur (bits) | Mémoire requise (octets) |
|---|---|---|
| 320 x 240 | 16 | 153 600 |
| 480 x 272 | 16 | 261 120 |
| 640 x 480 | 16 | 491 520 |
| 800 x 480 | 16 | 768 000 |
| 1280 x 720 | 16 | 1 474 560 |
Le microcontrôleur d'un système d'affichage intégré est chargé de contrôler le fonctionnement global de l'écran, du traitement des données à la mise à jour de l'écran. Au lieu d'actualiser l'intégralité de l'écran à chaque fois, le microcontrôleur met à jour uniquement les parties de l'écran qui ont changé, minimisant ainsi la consommation d'énergie et améliorant l'efficacité de l'appareil.
Par exemple, si un utilisateur modifie une petite zone de l'écran (par exemple en changeant un carré rouge en bleu), le microcontrôleur ne met à jour que ces pixels spécifiques dans le framebuffer. Cette méthode est connue sous le nom de rafraîchissement partiel de l’écran et permet de garantir le bon fonctionnement des appareils intégrés sans consommer d’énergie. En utilisant efficacement la mémoire et la puissance de traitement, les systèmes embarqués garantissent un fonctionnement optimal de l'ensemble du périphérique.
| Avantages | technologiques | Cas d'utilisation | courants Efficacité énergétique | Fonctionnalité |
|---|---|---|---|---|
| Écran LCD | Faible coût, large disponibilité, précision des couleurs décente | Electronique grand public, panneaux industriels | Modéré | Faible |
| OLED | Reproduction supérieure des couleurs, noirs profonds | Appareils haut de gamme, smartphones, montres intelligentes | Élevé (mais économe en énergie lors de l'affichage de contenu sombre) | Haut |
| Encre électronique | Consommation d'énergie extrêmement faible, facile à lire au soleil | Liseuses, appareils basse consommation | Très élevé | Modéré |

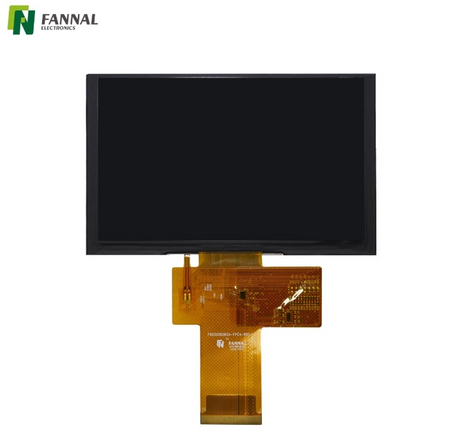

Les écrans LCD font partie des panneaux les plus couramment utilisés dans les systèmes embarqués en raison de leur prix abordable et de leur polyvalence. Les TFT-LCD et IPS-LCD sont particulièrement appréciés pour leurs angles de vision larges et leur bonne précision des couleurs, ce qui les rend adaptés à de nombreuses applications grand public et industrielles.
Ces écrans sont économes en énergie, économiques et disponibles dans une large gamme de tailles, des petits gadgets intégrés aux grands écrans d'équipements industriels. L'utilisation généralisée de la technologie LCD en fait un choix idéal pour les fabricants à la recherche d'une solution d'affichage fiable et rentable.
Les écrans OLED offrent des couleurs vives et des niveaux de noir profonds grâce à leur capacité à contrôler la lumière de chaque pixel individuel. Contrairement aux écrans LCD, qui utilisent un rétroéclairage, les pixels OLED émettent leur propre lumière, permettant un plus grand contraste et une saturation des couleurs plus riche. La technologie OLED est utilisée dans les appareils où la qualité visuelle est essentielle, tels que les smartphones, les montres intelligentes et les écrans automobiles haut de gamme.
La faible consommation d'énergie et le profil plus fin des écrans OLED les rendent également idéaux pour les systèmes embarqués alimentés par batterie, où l'espace et l'efficacité énergétique sont essentiels. La capacité de l'OLED à produire de véritables niveaux de noir et des couleurs dynamiques en fait un choix populaire pour les systèmes embarqués haut de gamme où la qualité de l'image est primordiale.
La technologie E-Ink est utilisée dans les applications où une faible consommation d'énergie est cruciale. Contrairement à d'autres technologies d'affichage, E-Ink utilise uniquement de l'énergie lors du changement de l'image sur l'écran, ce qui le rend extrêmement efficace pour l'affichage d'images statiques. C'est pourquoi l'E-Ink est largement utilisé dans les liseuses électroniques, où une consommation d'énergie continue n'est pas nécessaire pour maintenir un contenu statique.
Bien que les écrans E-Ink n'offrent pas le même taux de rafraîchissement ou le même éclat des couleurs que les autres technologies, leur consommation d'énergie ultra faible et leur capacité à rester lisibles sous une lumière vive les rendent parfaits pour certains types d'appareils embarqués, en particulier ceux qui doivent fonctionner pendant de longues périodes sans recharge fréquente.
| de coût | Tactile capacitif | Technologie d'affichage |
|---|---|---|
| Sensibilité | Élevé, prend en charge le multi-touch | Touche modérée, généralement unique |
| Durabilité | Moins durable, sensible aux rayures | Plus durable, résistant aux rayures |
| Cas d'utilisation idéaux | Smartphones, tablettes, systèmes haut de gamme | Systèmes industriels, médicaux, extérieurs |
| Coût | Plus haut | Inférieur |
| Méthodes d'interaction | Doigt, stylet, supporté par des gants | Stylet, doigt, supporté par des gants |

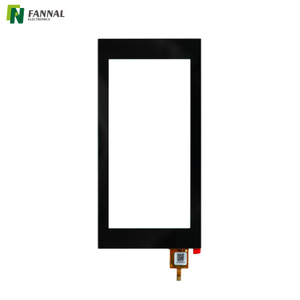

Les écrans tactiles capacitifs sont largement utilisés dans les systèmes embarqués en raison de leur haute sensibilité et de leur capacité à prendre en charge les gestes multi-touch. Les tablettes , pour smartphones et appareils électroniques grand public utilisent souvent des écrans tactiles capacitifs car ils offrent une expérience utilisateur fluide et réactive.
Les écrans tactiles capacitifs sont particulièrement utiles dans les environnements où une saisie rapide et précise est nécessaire. Leur durabilité les rend adaptés aux applications grand public et industrielles. Les écrans tactiles capacitifs offrent également une excellente durabilité, avec une résistance supérieure aux rayures et à l’usure par rapport aux écrans tactiles résistifs.
Les écrans tactiles résistifs fonctionnent en détectant la pression, ce qui les rend idéaux pour les environnements où les utilisateurs peuvent porter des gants ou où l'écran sera exposé à des conditions difficiles. Ils sont couramment utilisés dans les dispositifs industriels et médicaux , où le retour tactile et la fiabilité sont plus importants que la fluidité de l'interaction.
Les écrans tactiles résistifs sont moins sensibles que les écrans capacitifs mais offrent une plus grande durabilité et peuvent être utilisés avec diverses méthodes de saisie, notamment des stylos ou des gants. Leur résistance aux températures extrêmes et aux contraintes physiques en fait un bon choix pour les environnements difficiles où la précision est essentielle, comme dans les usines ou les établissements médicaux.
Le transfert de données entre le microcontrôleur, le framebuffer et le contrôleur d'affichage est essentiel pour la mise à jour de l'écran. Dans les systèmes embarqués, des méthodes de communication série ou parallèle sont souvent utilisées pour transmettre efficacement les données de pixels. Le microcontrôleur garantit que l'affichage reste mis à jour sans utiliser de puissance de traitement excessive.
La clé d’un flux de données efficace réside dans la minimisation du nombre de mises à jour nécessaires. Lorsqu'une partie seulement de l'écran doit être modifiée, le microcontrôleur met à jour uniquement ces sections du framebuffer, réduisant ainsi la charge de transfert de données et la consommation d'énergie. Cette approche de mise à jour sélective est cruciale pour maintenir des performances optimales dans les appareils embarqués avec une puissance de traitement limitée.
L'efficacité énergétique est l'un des facteurs les plus critiques dans les systèmes d'affichage embarqués. La possibilité de mettre à jour certaines parties de l’écran sans actualiser l’intégralité de l’affichage permet d’économiser de l’énergie. De plus, le choix de la technologie d'affichage, telle que OLED ou E-Ink, joue également un rôle important dans l'optimisation de la consommation.
Les systèmes embarqués modernes se concentrent sur les technologies d'affichage dynamique , où l'énergie n'est utilisée que lors de la mise à jour ou de l'interaction avec l'affichage, plutôt que de maintenir un plein écran constamment allumé. Cela garantit que les appareils intégrés peuvent fonctionner efficacement pendant de longues périodes sans vider leurs batteries.
| tactile résistif | Type de consommation d'énergie | Efficacité énergétique | Application idéale |
|---|---|---|---|
| Écran LCD | Rétroéclairage constant | Modéré | Electronique grand public générale |
| OLED | Pixels auto-émetteurs | Haut | Appareils nécessitant des visuels éclatants |
| Encre électronique | Uniquement lors d'un changement de contenu | Très élevé | Applications à faible consommation comme les liseuses |
| Exemple d'application | industrielle | Avantage clé |
|---|---|---|
| Automatisation industrielle | Interfaces Homme-Machine (IHM) | Surveillance en temps réel, écrans robustes |
| Électronique grand public | Appareils intelligents, wearables, appareils électroménagers | Écrans compacts et conviviaux |
| Dispositifs médicaux | Moniteurs patients, équipement de diagnostic | Haute fiabilité et clarté |
| Automobile | Infodivertissement embarqué, tableaux de bord numériques | Interaction améliorée avec le conducteur, sécurité |

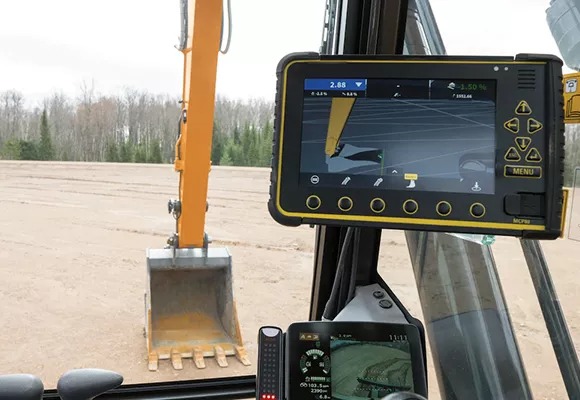

Dans l'automatisation industrielle, les écrans intégrés sont essentiels pour les interfaces homme-machine (IHM), qui permettent aux opérateurs d'interagir avec les machines et de surveiller les données en temps réel. Ces systèmes doivent être fiables, durables et capables de résister à des conditions extrêmes, telles que des températures élevées, des vibrations ou une exposition à la poussière.
Les écrans intégrés utilisés dans les IHM sont conçus pour être robustes et très réactifs, offrant des visuels clairs dans des environnements difficiles. Ces écrans garantissent que les opérateurs peuvent gérer rapidement et efficacement des processus industriels complexes, améliorant ainsi la sécurité et la productivité.
Les écrans intégrés sont aujourd’hui au cœur de nombreux appareils intelligents , des trackers de fitness aux appareils domestiques intelligents. Ces écrans fournissent des interfaces utilisateur intuitives pour une interaction et un contrôle faciles. L'intégration d' écrans tactiles permet aux utilisateurs d'interagir avec les appareils par des gestes, améliorant ainsi l'expérience utilisateur.
Les écrans intelligents dans l'électronique grand public offrent des fonctionnalités telles que les commentaires en temps réel, les notifications et le contrôle des appareils, aidant ainsi les utilisateurs à interagir de manière transparente avec la technologie. Leur intégration dans divers produits est un moteur clé de l’adoption généralisée des technologies intelligentes.
Dans les dispositifs médicaux tels que les moniteurs patient et les équipements de diagnostic, les écrans intégrés affichent les données en temps réel sur lesquelles les professionnels de santé s'appuient. Ces écrans sont conçus pour être extrêmement fiables, clairs et faciles à lire dans toutes les conditions d'éclairage. Leur rôle dans la fourniture rapide et précise d’informations critiques peut avoir un impact significatif sur les soins aux patients.
L'utilisation d'écrans intégrés dans les appareils de santé garantit que les cliniciens ont un accès immédiat aux signes vitaux et aux données des patients, les aidant ainsi à prendre des décisions plus rapides dans des situations urgentes.
L’un des principaux avantages des écrans intégrés est leur conception compacte. Puisqu’ils sont intégrés directement à l’appareil, ils éliminent le besoin de moniteurs externes supplémentaires, réduisant ainsi la taille et la complexité globales de l’appareil. Cette intégration compacte rend les appareils plus élégants, plus portables et plus faciles à utiliser.
La nature compacte des écrans intégrés permet également une meilleure flexibilité de conception. Les fabricants peuvent intégrer l'écran de manière transparente dans une large gamme d'appareils sans compromettre la taille ou l'esthétique.
Les écrans intégrés offrent la possibilité de créer des interfaces utilisateur personnalisées adaptées aux besoins spécifiques de l'appareil. En incorporant des fonctionnalités tactiles ou des présentations graphiques spécialisées, les fabricants peuvent améliorer les fonctionnalités et l'expérience utilisateur.
Les solutions d'affichage personnalisées permettent des interactions plus intuitives, permettant aux utilisateurs de contrôler et de surveiller facilement leurs appareils. Cette flexibilité est cruciale dans des secteurs tels que l’électronique grand public, la santé et l’automatisation industrielle, où l’expérience utilisateur est essentielle.
Les écrans intégrés sont conçus pour résister à des conditions difficiles. Qu'il s'agisse de températures extrêmes, de vibrations ou d'exposition à la poussière et à l'eau, ces écrans sont conçus pour être fiables dans des environnements difficiles. Cela en fait un excellent choix pour les applications industrielles, automobiles et médicales.
La robustesse des écrans intégrés garantit qu'ils conservent fonctionnalité et lisibilité dans des environnements difficiles, augmentant ainsi leur longévité et réduisant les coûts de maintenance.
Les systèmes d'affichage intégrés sont essentiels dans l'électronique moderne, offrant des interfaces compactes, efficaces et intuitives. Ils servent une variété d'industries, notamment l'électronique grand public, l'automatisation industrielle et les soins de santé, améliorant l'expérience utilisateur et la fonctionnalité des appareils. À mesure que la technologie progresse, ces systèmes deviendront encore plus efficaces, durables et conviviaux. Pour les entreprises souhaitant intégrer des écrans intégrés dans leurs produits, il est essentiel de comprendre le fonctionnement de ces systèmes.
FANNAL fournit des solutions d'affichage intégrées de pointe qui améliorent les performances grâce à l'efficacité énergétique et à la fiabilité, aidant ainsi les entreprises à garder une longueur d'avance sur le marché concurrentiel.
R : Un système d'affichage intégré est un affichage spécialisé intégré aux appareils électroniques, conçu pour afficher efficacement des informations visuelles. Il est optimisé pour des fonctions spécifiques, contrairement aux moniteurs traditionnels.
R : Un écran intégré fonctionne en utilisant des composants tels qu'un contrôleur d'affichage, un microcontrôleur et un framebuffer pour restituer des images ou des données sur un écran, fournissant ainsi un retour visuel en temps réel.
R : Les écrans intégrés sont essentiels dans l'électronique grand public car ils fournissent des interfaces compactes et économes en énergie qui améliorent l'interaction de l'utilisateur et la fonctionnalité globale de l'appareil.
R : Dans l'automatisation industrielle, les écrans intégrés offrent une surveillance en temps réel, une robustesse et une intégration peu encombrante, améliorant ainsi la sécurité et la productivité dans les environnements difficiles.
R : Le choix dépend de facteurs tels que la technologie d'affichage (LCD, OLED, E-Ink), la consommation d'énergie, la taille de l'écran et les exigences spécifiques de l'appareil en matière de durabilité et de performances.
